ТРЕНАЖЕР ДЛЯ ПЛЕЧЕВОГО ПОЯСА Российский патент 2025 года по МПК A63B23/02 A63B21/00

Изобретение относится к тренировочным устройствам и предназначено для общей физической подготовки, специальной физической подготовки и реабилитации пациентов, способствует развитию, укреплению и восстановлению мускулатуры и суставов плечевого пояса.

В настоящее время поддержание здорового и сильного тела является востребованным и актуальным вопросом для людей широкого возрастного диапазона. В доступе представлено большое количество разнообразных тренажеров и упражнений, задействующих основные группы мышц. Однако тренажеров, способных прорабатывать так называемые «спящие мышцы», т.е. глубокие мышцы, которые неактивно задействованы при повседневной активности, но существенно влияют на состояние мышечного корсета человека, представлено не много или упражнения на них требуют особых знаний и умений.

Известен тренажер для реабилитации верхних конечностей и туловища РУЛЕВОЙ (патент №2798356, опубл. 21.06.2023, Ильясов Марат Мударисович), содержащий корпус тренажера с вращающимися вокруг оси четырьмя планками, расположенными спереди, справа, слева и сверху с возможностью вращения по часовой и против часовой стрелки верхних конечностей пациента в положении сидя, корпус тренажера состоит из регулируемых по длине передней, правой и левой Г-образных стоек-держателей, закрепленных фиксаторами на передней, правой и левой направляющих корпуса тренажера и содержащих регулируемые по высоте переднюю, правую и левую вертикальные стойки-держатели с узлом вращения вокруг оси планок с рукоятками, Г-образные и вертикальные стойки-держатели и планки с рукоятками выполнены с отверстиями для регулировки их длины, высоты и плеча силы рукояток соответственно в зависимости от роста, размера, длины рук и функциональных ограничений пациента, каждая планка имеет узел вращения и содержит две пары рукояток - О-образные и горизонтальные, каждая О-образная рукоятка снабжена вращающейся вокруг оси ручкой и закреплена на планке быстросъемной гайкой, каждая горизонтальная рукоятка снабжена вращающейся вокруг оси ручкой и закреплена на планке быстросъемной гайкой, на вертикальной стойке тренажера закреплена верхняя горизонтальная стойка-держатель, содержащая вращающуюся вокруг оси верхнюю планку, при этом сиденье тренажера выполнено с возможностью регулировки по высоте в зависимости от роста пациента, при этом спинка выполнена с возможностью регулировки по глубине в зависимости от функциональных ограничений пациента. Недостатком указанного тренажера являются большие габариты, сложность производства и необходимость большого пространства для установки, помимо этого, конструкция тренажера такова, что не позволяет разгрузить позвоночник пользователя.

Известен тренажер для рук и ног «BARRY» (найдено в сети Интернет: https://barry-care.com/velotrenazher-dlya-ruk-i-nog-barrv-24397pr), содержащий несущую раму в виде двух параллельных опор и опорные платформы в виде педалей, закрепленных на несущей раме. Недостатком данного тренажера является недостаточная проработка мышц и суставов плечевого пояса пользователя ввиду «велосипедной» техники использования тренажера и того, что отсутствует упор для тела пользователя.

Тренажер «BARRY» взят за прототип.

Проблемой, которая решается осуществлением заявленного изобретения, является невозможность глубокой проработки мышц и суставов плечевого пояса с одновременным снятием нагрузки с позвоночника.

Техническим результатом, достигаемым заявленным изобретением, является повышение эффективности тренировок, обеспечивающих глубокую проработку большой группы мышц плечевого пояса.

Достижение заявленного технического результата обеспечивается тем, что тренажер для плечевого пояса содержит несущую раму и опорную платформу, отличается тем, что на несущую раму через телескопически выдвигающийся соединитель с переходником установлено коромысло, выполненное в виде изогнутой трубы, соединенное с поддерживающей трубой посредством нескольких осевых рукоятей и выполненное с возможностью качания относительно центральной оси, представленной телескопически выдвигающимся соединителем. Тренажер для плечевого пояса, отличающийся тем, что поддерживающая труба выполнена повторяющей изгибы коромысла и расположена параллельно ему. Тренажер для плечевого пояса, отличающийся тем, что осевая рукоять коромысла выполнена с возможностью закрепляться на поддерживающей трубе и, проходя через коромысло, соединяться с нагрузочной втулкой. Тренажер для плечевого пояса, отличающийся тем, что коромысло соединено с переходником через подшипник. Тренажер для плечевого пояса, отличающийся тем, что переходник телескопически выдвигающегося соединителя содержит демпферы. Тренажер для плечевого пояса, отличающийся тем, что телескопически выдвигающийся соединитель содержит палец и фиксирующий болт. Тренажер для плечевого пояса, отличающийся тем, что осевая рукоять коромысла выполнена в кожухе. Тренажер для плечевого пояса, отличающийся тем, что несущая рама выполнена неразъемной. Тренажер для плечевого пояса, отличающийся тем, что опорная площадка содержит мягкую обивку. Тренажер для плечевого пояса, отличающийся тем, что опоры выполнены шарнирными и прорезиненными.

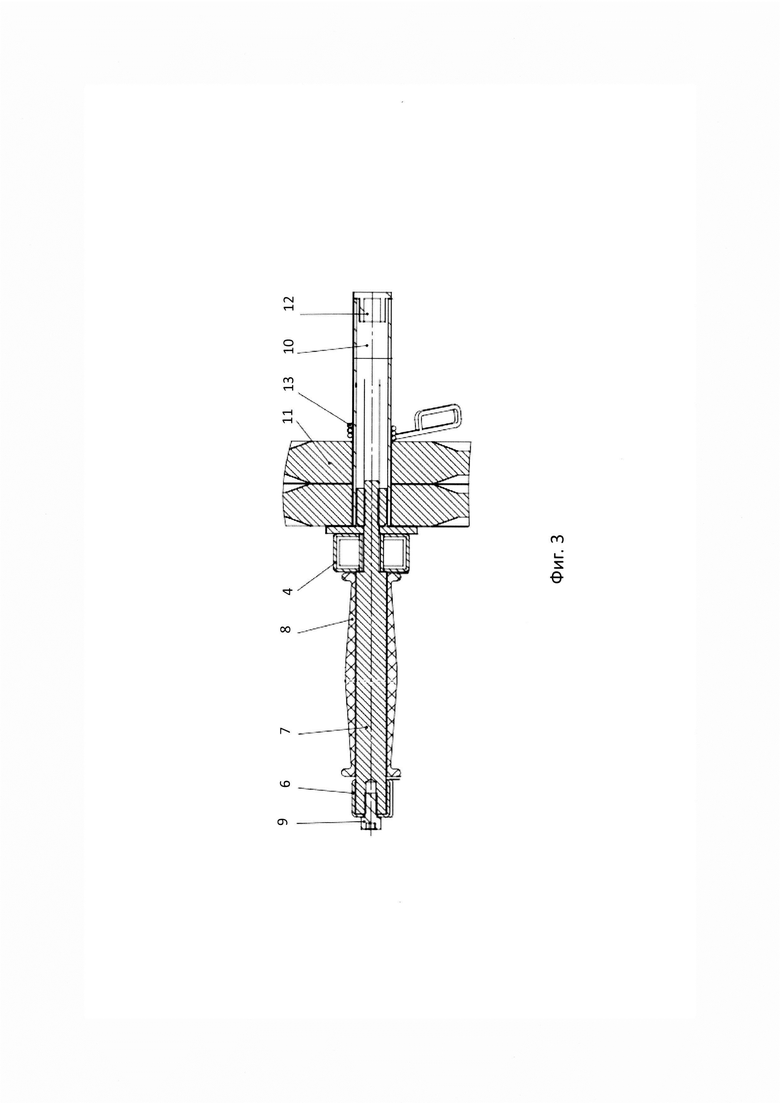

Заявляемый тренажер поясняется чертежами, на которых: на фиг. 1 представлен общий вид тренажера для плечевого пояса, на фиг. 2 представлен вид сверху тренажера для плечевого пояса, на фиг. 3 представлен укрупненный вид в разрезе осевой рукояти и нагрузочной втулки тренажера для плечевого пояса

Тренажер (1) для плечевого пояса содержит несущую раму (2), установленные на ней телескопически выдвигающийся соединитель (3), коромысло (4) и опорную платформу (5) (фиг. 1, 2).

Коромысло (4) представляет собой изогнутую трубу и соединено с расположенной параллельно и повторяющей ее изгибы поддерживающей трубой (6) посредством нескольких осевых рукоятей (7), например четырех в пластиковых кожухах (8), служащих для удобства захвата пользователем (фиг. 1, 2). Расположение, например, по две осевые рукояти (7) с каждой стороны коромысла (4) обеспечивает возможность широкого или более узкого хвата в зависимости от конституции пользователя. Внешние осевые рукояти (7) резьбовым соединением (9) закрепляются на поддерживающей трубе (6), проходят через коромысло (4) и втулочным образом соединяются с нагрузочными втулками (10) (фиг. 3), предназначенными для размещения дополнительной нагрузки в виде стандартных спортивных дисков (11), например 2,5 кг, 5 кг, 10 кг, между коромыслом (4) и нагрузочной втулкой для создания плотного соединения и фиксации расположена шайба. На свободных концах нагрузочных втулок (10) установлены заглушки (12) и на нагрузочные втулки (10) надеты фиксаторы (13), исключающие нежелательное падение диска (11) при выполнении упражнений (фиг. 1, 2, 3). Коромысло (4) через подшипники (14) установлено на переходник (15) с демпферами (16), закрепленными на нем резьбовым способом и смягчающими контакт коромысла (4) с переходником (15) при качании, а подшипники (15) обеспечивают плавное и легкое качание коромысла (4). Переходник (15) закреплен на телескопически выдвигающемся соединителе (3) посредством резьбового соединения. Телескопически выдвигающийся соединитель (3) содержит палец (17) и фиксирующий болт (18), позволяющие надежно закреплять коромысло (4) на подходящей для пользователя высоте (20-60 см) (фиг. 1). Пластиковые кожухи (8) осевых рукоятей (7) выполнены с возможностью вращения, что позволяет пользователю наиболее удобным, эргономичным образом осуществить захват рукояти (7).

Несущая рама (2) образована неразъемным соединением, например сваркой, под прямым углом передней и центральной опор и задних опор, выполненных в виде прямоугольного каркаса для опорной платформы (5), и содержит прорезиненные шарнирные ножки (19), что обеспечивает устойчивое положение тренажера (1) и антискользящий эффект при выполнении упражнений (фиг. 1, 2). Конструкция несущей рамы (2) обеспечивает надежность, компактность и легкую установку тренажера (1) даже в ограниченном пространстве.

Опорная платформа (5) содержит обивку из мягкого материала, например поролона с покрытием, устойчивым к истиранию, например искусственной кожей, что создает дополнительный комфорт для пользователя при выполнении упражнений и позволяет оставаться в статичном положении длительное время без ощущения дискомфорта в коленях (фиг. 1, 2).

Функционирование тренажера (1) для плечевого пояса раскрывается примером его использования.

Перед началом использования тренажер (1) устанавливают в выбранное пользователем или спортивным инструктором место, что легко осуществимо благодаря компактному размеру, настраивают под пользователя, а именно регулируют высоту телескопически выдвигающегося соединителя (3) посредством его перемещения вверх или вниз, устанавливают палец (17) на выбранной высоте и фиксируют фиксирующим болтом (18), закручивая его. Затем на тренажер (1) устанавливают некоторую нагрузку в виде стандартных спортивных дисков (11) с весом, определенным в зависимости от степени подготовки пользователя самим пользователем или спортивным инструктором, фиксаторы (13) снимают с нагрузочных втулок (10) и после того, как установлена нагрузка, возвращают на нее, тем самым исключая нежелательное падение диска. Пользователь встает коленями на опорную платформу (5), берется руками через подвижные кожухи (9) за осевые рукояти (7), соединяющие коромысло (4) и поддерживающую трубу (6), и осуществляет вращательные движения коромысла (4) и соединенных с ним осевых рукоятей (7) и поддерживающей трубы (6), поочередно поднимая и опуская руки, не сгибая их в локтевом суставе, то есть вращает коромысло (4) относительно его центральной оси, в роли которой выступает телескопически выдвигающийся соединитель (3). При этом, когда одна сторона коромысла (4) доходит до нижней точки, демпферы (16), установленные на переходнике (15) соединителя (3), смягчают контакт коромысла (4) с переходником (15), позволяя избегать ударов от резкого торможения, что минимизирует нежелательную резкую нагрузку на пользователя, возможную при жестком контакте двух твердых поверхностей, а подшипники (14), через которые коромысло (4) соединено с переходником (15) соединителя (3), обеспечивают плавность качания, амплитуда которого составляет 15-35°. Такие значения амплитуды качания коромысла (4) оптимальны для обеспечения анатомически и физиологически обусловленных движений лопаточной области, плечевого пояса пользователя - любого человека. Прорезиненные шарнирные ножки (19) крепко фиксируют тренажер (1) на одном месте, что исключает его перемещение при выполнении упражнений.

Обеспеченное выполнением упражнений на тренажере (1) для плечевого пояса положение пользователя на четвереньках способствует расслаблению позвоночника, находящемуся в постоянном напряжении при ходьбе и при сидении, другими словами, нахождение позвоночника параллельно полу обеспечивает физиологическое растягивание межпозвоночных пространств и таким образом снятие нагрузки, в совокупности с вращательными движениями и умеренной нагрузкой обеспечивается глубокая проработка мышц плечевого сустава, лопаточного и ключичного соединения, синхронизация работы грудных мышц и плечевого пояса, а также улучшается работа шейного и грудного отделов, активируется работа кисти, предплечья и плеча.

Тренажер (1) для плечевого пояса повышает эффективность тренировок и обеспечивает глубокую проработку спящих мышц плечевого пояса, грудного отдела щадящим образом, подходит для использования как в целях усовершенствования мышечного корсета спортсменов, так и в реабилитационных целях после различных травм и нарушений функции опорно-двигательного аппарата.

Изобретение относится к тренировочным устройствам и предназначено для развития, укрепления и восстановления мускулатуры и суставов плечевого пояса, может быть использовано для развития координации движений, а также в реабилитационных целях. Тренажер содержит размещенную на опорах несущую раму, на которую установлены опорная платформа для размещения пользователя и вертикально расположенный телескопически выдвигающийся соединитель с переходником с установленным на нем коромыслом. Коромысло выполнено в виде изогнутой трубы с возможностью качания относительно соединителя и соединено посредством осевых рукоятей с размещенной напротив него со стороны опорной платформы поддерживающей трубой. С внешней стороны коромысла размещены нагрузочные втулки. Достигается повышение эффективности тренировок, обеспечивающих глубокую проработку большой группы мышц плечевого пояса. 9 з.п. ф-лы, 3 ил.

1. Тренажер для плечевого пояса, содержащий размещенную на опорах несущую раму, на которую установлены опорная платформа для размещения пользователя и вертикально расположенный телескопически выдвигающийся соединитель с переходником с установленным на нем коромыслом, выполненным в виде изогнутой трубы с возможностью качания относительно соединителя и соединенным посредством осевых рукоятей с размещенной напротив него со стороны опорной платформы поддерживающей трубой, нагрузочные втулки расположены с внешней стороны коромысла.

2. Тренажер для плечевого пояса по п. 1, отличающийся тем, что поддерживающая труба выполнена повторяющей изгибы коромысла и расположена параллельно ему.

3. Тренажер для плечевого пояса по п. 1, отличающийся тем, что осевая рукоять коромысла выполнена с возможностью закрепляться на поддерживающей трубе и, проходя через коромысло, соединяться с нагрузочной втулкой.

4. Тренажер для плечевого пояса по п. 1, отличающийся тем, что коромысло соединено с переходником через подшипник.

5. Тренажер для плечевого пояса по п. 1, отличающийся тем, что переходник телескопически выдвигающегося соединителя содержит демпферы.

6. Тренажер для плечевого пояса по п. 1, отличающийся тем, что телескопически выдвигающийся соединитель содержит палец и фиксирующий болт.

7. Тренажер для плечевого пояса по п. 1, отличающийся тем, что осевая рукоять коромысла выполнена в кожухе.

8. Тренажер для плечевого пояса по п. 1, отличающийся тем, что несущая рама выполнена неразъемной.

9. Тренажер для плечевого пояса по п. 1, отличающийся тем, что опорная площадка содержит обивку.

10. Тренажер для плечевого пояса по п. 1, отличающийся тем, что опоры выполнены шарнирными и прорезиненными.
