Кресло-гамак и способ сборки кресла-гамака Российский патент 2025 года по МПК A45F3/22

Описание патента на изобретение RU2833914C2

Изобретение относится к креслу-гамаку и к способу установки кресла-гамака.

Подвесные кресла, в принципе, известны в соответствии с уровнем развития техники. Например, из UA 105540 U известно подвесное кресло, представляющее собой раму с подвешенным на ней завязанным узлом полотном, причем рама представляет собой жесткий металлический каркас. Подвесное кресло нельзя отрегулировать в лежачее положение. Недостатком подвесного кресла является его ограниченная практичность.

Также известны деревянные рамы (каркасы) с зажатыми полотнами, имеющими полукруглые внешние стороны, благодаря чему кресло можно раскачивать как единое целое. К сожалению, такая конструкция предполагает лишь ограниченное применение.

Кресло-гамак, согласно изобретению, имеет раму с первой и второй сторонами рамы, каждая из которых имеет переднюю и заднюю стойки, каждая из которых соединена друг с другом через основание рамы. Две задние стойки соединены друг с другом задним соединительным элементом.

Целью настоящего изобретения является создание кресла-гамака, позволяющего более широкий спектр его применения.

Также цель изобретения включает в себя представление способа установки кресла-гамака.

Задача выполняется посредством упомянутого в начале кресла-гамака с критериями пункта 1 формулы изобретения.

Термин «соединительный элемент», в частности задний соединительный элемент, следует понимать в широком смысле. Это может быть отдельный соединительный элемент, который можно разместить на обоих концах задних стоек. Однако это также может быть регулируемое шарнирное соединение, в частности, шарнир, который предпочтительно выполнен как соединение с двумя концами задних стоек. Это также могут быть два люверса (проушины), каждый из которых расположен на одном конце задней стойки и соединен друг с другом винтами, или тросом, или ремнем. То же самое относится соответственно к переднему соединительному элементу, включенному в конструкцию позднее.

Кроме того, ткань предпочтительно прикреплена с одной стороны (задним концом) к верхним концам задних стоек (соединенных шарниром или соединительным элементом) и предпочтительно к верхним концам двух передних стоек, и в прикрепленном положении ткань образует поверхность для сидения и лежания.

Согласно изобретению, рама регулируется по углу и/или длине. Для угловой регулировки между стойками или между стойками и базовой рамой предусмотрены шарниры (соединительные элементы). Соединения для регулировки длины предусмотрены на стойках и/или основании рамы для регулировки длины.

Предпочтительно рама имеет шарниры, регулируемые вручную. Соединения могут быть ступенчатыми и бесступенчато регулируемыми. Все соединения/шарниры могут быть одинаковой конструкции или шарниры могут быть различной конструкции.

Термины «спереди» и «сзади» относятся к продольному направлению, проходящему вдоль ткани и рамы/каркаса. Кресло-гамак предпочтительно зеркально/симметрично продольному направлению.

Конструкция каркаса предпочтительно выполняется из труб. Однако он также может быть выполнен из полых или сплошных профилей, в частности U-образных профилей, треугольных профилей и т.д.

Каркас/раму можно устанавливать по-разному.

Две передние стойки предпочтительно соединены друг с другом с помощью переднего соединительного элемента. Удобно, чтобы задний соединительный элемент/шарнир устанавливался на верхних концах двух задних стоек и/или передний соединительный элемент устанавливался на верхних концах двух передних стоек. Если соединена только одна пара стоек (всегда задняя), каркас можно использовать как каркас стула или кресла; когда обе пары стоек соединены друг с другом, каркас можно использовать как каркас гамака.

Предпочтительно, чтобы полотно имело боковые средства крепления на длинных сторонах и предпочтительно прикреплялась к верхним концам передних стоек с помощью боковых средств крепления, особенно когда рама установлена как стул или кресло.

Полотно предпочтительно имеет передний и задний концевые участки, в каждом из которых перпендикулярно продольному направлению расположена перекладина. Каждая перекладина может быть продета в тканевый туннель на концах полотна. На переднем и заднем краях полотна крепятся предпочтительно веревка или ремень для крепления с каркасом/рамой. Проушины/люверсы, карабины и т.п. также могут быть предусмотрены на заднем и/или переднем конце. Одно, или два, или более боковых крепежных средства, например, Б в виде люверсов, дырочек или ремней/веревок, желательно пришитых ремней/веревок.

Дополнительная перекладина может быть предусмотрена в средней части на стороне ткани, обращенной к полу. Эта перекладина предпочтительно направляется в прошитый в полотне туннель, проходящий по всей ширине полотна. Данная перекладина отмечает переход от сиденья к спинке ткани в положении кресла. Дополнительная перекладина выгодно притягивается к раме, особенно к задним стыкам/шарнирам, и таким образом приводит полотно в натянутое положение кресла.

Предпочтительно первая задняя стойка и первое основание рамы соединены первым задним соединительным элементом/шарниром. Вторая задняя стойка и второе основание рамы соединены друг с другом вторым задним соединительным элементом/шарниром. Два задних шарнира позволяют предпочтительно изменять наклон задней части закрепляемого полотна и рамы. Соединения могут быть установлены одинаково или установлены по-разному. Шарниры могут быть зафиксированы или заблокированы в различных положениях и сконструированы таким образом, что они несут вес лежащего или сидящего человека.

В еще одном варианте фиксации положения кресла-гамака, согласно изобретению, первая передняя стойка и первое основание рамы соединены друг с другом первым передним шарниром. Предпочтительно вторая передняя стойка и второе основание рамы соединены вторым передним шарниром. Два передних шарнира могут быть зафиксированы в одинаковом или разном положении. Для удобства первое основание рамы имеет первый передний конец, к которому прикреплен первый передний шарнир, и первый задний конец, к которому прикреплен первый задний шарнир. Удобно, чтобы второе основание рамы имело второй передний конец, на котором расположен второй передний шарнир, и второй задний конец, к которому прикреплен второй задний шарнир. Предпочтительно, чтобы шарниры располагались на концах, предпочтительно на крайних концах основания рамы. Соответственно, шарниры также расположены предпочтительно на нижних концах, особенно предпочтительно на крайних нижних концах передних и задних стоек.

Согласно изобретению, кресло-гамак также может быть оснащено по меньшей мере одним регулируемым по длине соединением, предпочтительно телескопическим соединением, на отдельных или всех стойках и/или основаниях рамы и, таким образом, может быть выполнено с регулируемой длиной.

Телескопическое соединение может быть выполнено таким образом, что участки трубы вставляются друг в друга, при этом вставляемая труба имеет внешний диаметр, соответствующий внутреннему диаметру связанного с ней внешнего участка трубы, а внешний участок трубы имеет больший диаметр и на ее вводном конце выполнены U-образные вырезы проходящие в продольном направлении так, что данный конец трубы можно зажать хомутом, с винтом или велосипедным хомутом и т.п., а также с фиксирующим механизмом и т.п. чтобы вставленная секция трубы могла быть жестко зафиксирована. Телескопическое соединение может быть образовано из двух, трех, четырех или любого большего количества секций, телескопически вставленных одна в другую.

Особенно предпочтительно первое телескопическое соединение в первой передней стойке, которое делит первую переднюю стойку на две первые передние секции, которые предпочтительно имеют примерно или точно одинаковую длину. Второе телескопическое соединение целесообразно делит основание первой рамы на две секции основания первой рамы, которые предпочтительно имеют приблизительно одинаковую длину, особенно предпочтительно точно такую же длину. Третье телескопическое соединение предпочтительно делит первую заднюю стойку на две первые задние секции, которые, в свою очередь, имеют примерно одинаковую длину, предпочтительно точно такую же длину. Четвертое телескопическое соединение предпочтительно делит вторую заднюю стойку на две вторые задние секции, которые имеют приблизительно одинаковую длину, предпочтительно точно такую же длину. Для удобства пятое телескопическое соединение делит второе основание рамы на две секции второго основания рамы, которые, в свою очередь, имеют приблизительно одинаковую длину, предпочтительно точно такую же длину. Наконец, шестое телескопическое соединение делит вторую переднюю стойку на две вторые передние секции, которые имеют приблизительно одинаковую длину, предпочтительно точно такую же длину.

Благоприятно то, что стойки и основание рамы с телескопическими соединениями не только регулируются по длине, но также могут быть полностью отделены друг от друга, т.е. могут быть демонтированы.

Для удобства предусмотрено шесть складных телескопических соединений, а рама удобно разбирается на семь сегментов. Однако возможно также другое количество сегментов и другое количество разбираемых телескопических соединений. Удобно, что разборные телескопические соединения делят стойки и основания на две части примерно одинаковой длины, так что рама, разобранная на сегменты рамы, разделяется на семь отдельных сегментов рамы, а пять сегментов рамы имеют соединения в виде шарниров и в сложенном положении могут быть компактно упакованы для транспортировки.

В еще одном предпочтительном варианте исполнения изобретения одна или несколько стоек и первое и/или второе основание рамы имеют регулируемое по длине телескопическое соединение.

Предпочтительно первая передняя стойка имеет первое регулируемое по длине телескопическое соединение, а первое основание рамы имеет второе регулируемое по длине телескопическое соединение, и/или первая задняя стойка имеет третье регулируемое по длине телескопическое соединение, и/или вторая задняя стойка имеет четвертое регулируемое по длине телескопическое соединение и/или второе основание рамы имеет пятое регулируемое по длине телескопическое соединение и/или вторая передняя стойка имеет шестое регулируемое по длине телескопическое соединение.

Можно использовать одно телескопическое соединение, или два телескопических соединения, или все шесть регулируемых по длине телескопических соединений, или большее количество. Реализация третьего регулируемого по длине телескопического соединения и четвертого регулируемого по длине телескопического соединения является особенно предпочтительной, поскольку они изменяют длину первой задней стойки и второй задней стойки, которые образуют спинку кресла-гамака. В частности, задние и передние стойки можно регулировать - удлинять или укорачивать.

Можно установить кресло-гамак в форме кресла или стула с длинной спинкой, образованной первой и второй задними стойками, короткими первой и второй передними стойками, и выбор положения, образованный определенной длиной двух оснований рамы. Положение стула - имеет длинные задние стойки и короткие передние стойки и короткую основу рамы. Если кресло-гамак регулируется в другое положение, например, в положение лежа, длина задних стоек и длина передних стоек устанавливаются примерно одинаковой длины, предпочтительно устанавливаются точно такими же, и регулируется длина основания рамы, таким образом, чтобы полотно (лежачая поверхность) натягивалось настолько туго, чтобы человек, лежащий на ней, не провисал до пола.

В частности, в лежачем положении две передние стойки могут быть соединены друг с другом на их верхнем конце с помощью передних соединительных элементов, предпочтительно двух проушин. Для этой цели предпочтительно веревку, ремень или что-либо подобное на передней части полотна можно протянуть через два отверстия (соединительные элементы) и, таким образом, прочно соединить два отверстия друг с другом. При этом два верхних конца стоек, особенно проушины (соединительные элементы), находятся в непосредственном контакте друг с другом. Однако также возможно, чтобы передние соединительные средства имели крючки, карабины и т.п. или также были выполнены в виде неподвижного соединительного элемента/ шарнира, который надевается на концы передних стоек.

Каркас/ рама, шарниры, соединения регулировки длины/ телескопические элементы могут быть изготовлены из металла, пластика или другого материала. Все компоненты могут быть изготовлены из одного или разных материалов.

Во втором аспекте цель достигается способом установки кресла-гамака с признаками п.14.

Процедура установки подходит для использования с одним из упомянутых выше кресел-гамаков. И наоборот, упомянутые выше кресла-гамаки подходят для выполнения одного из упомянутых методов установки.

Согласно изобретению, ткань прикрепляют к верхним концам передних стоек и верхним концам задних стоек. Шарниры фиксируются в нужном положении так, что рама может формировать, например, положение кресла или лежачее положение. Соединения регулировки длины, в частности, телескопические соединения, затем настраиваются таким образом, чтобы ткань не касалась земли, даже когда человек оказывает на нее давление.

Удобно, чтобы сегменты рамы имели такие размеры, чтобы при складывании и сдвигании они помещались в сумку для переноски размером около 90 см и диаметром около 15 см, предпочтительно 80 см при диаметре 13 см. В принципе, возможны и другие размеры.

Предпочтительно, чтобы первая и вторая передние стойки были короче, а полотно крепилось к боковым креплениям на верхних концах первой и второй передних стоек. В этом положении каркас сконструирован как каркас стула или кресла.

В другом варианте первая и вторая передние стойки установлены длинными и соединены друг с другом на обоих своих концах с помощью переднего соединительного элемента, а передний конец полотна прикреплен к верхним концам первой и второй стоек. В этом положении каркас выполнен в виде каркаса гамака.

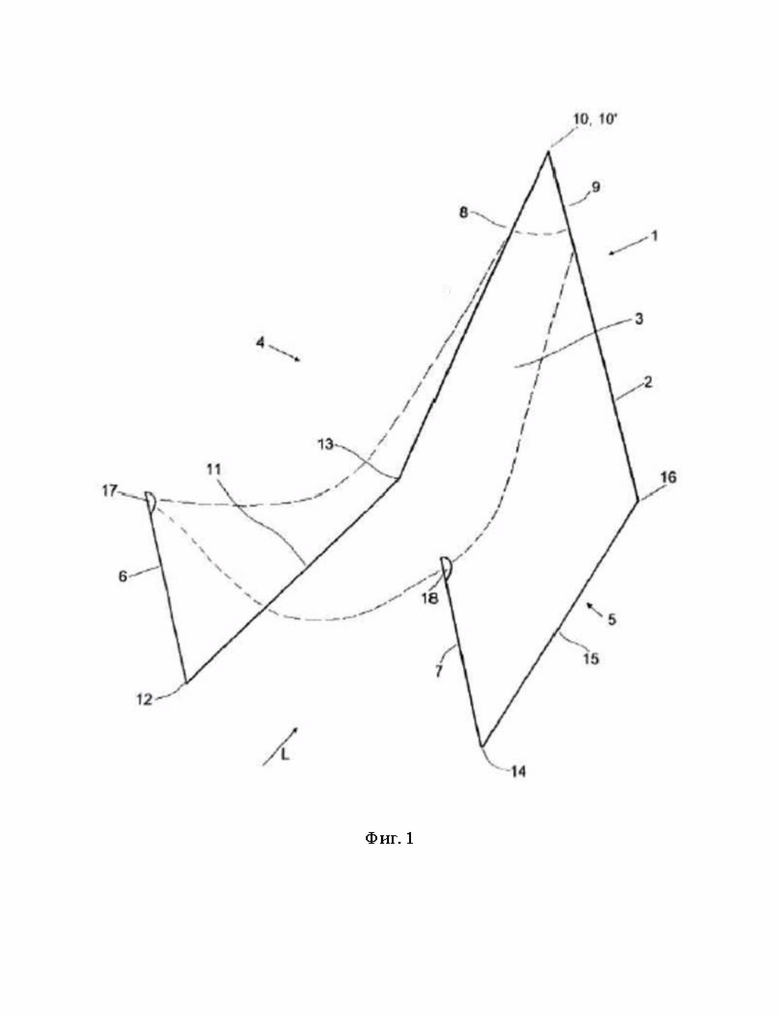

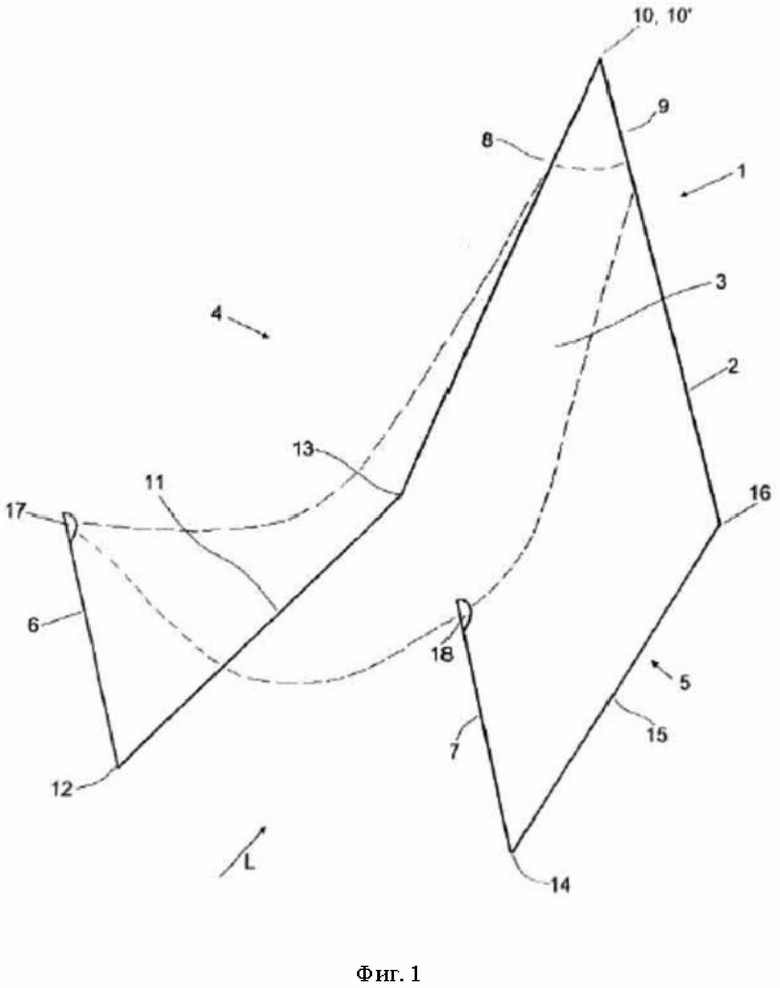

На Фиг. 1 показан схематический вид в перспективе кресла-гамака согласно изобретению.

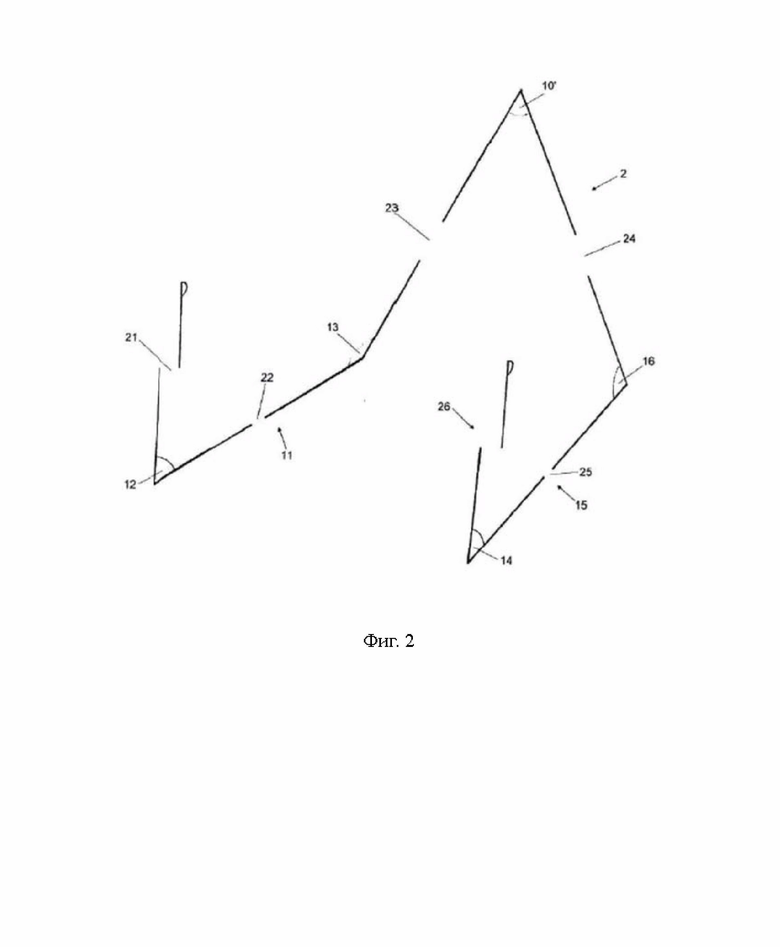

На Фиг. 2 показана рама кресла-гамака, разбитая на сегменты.

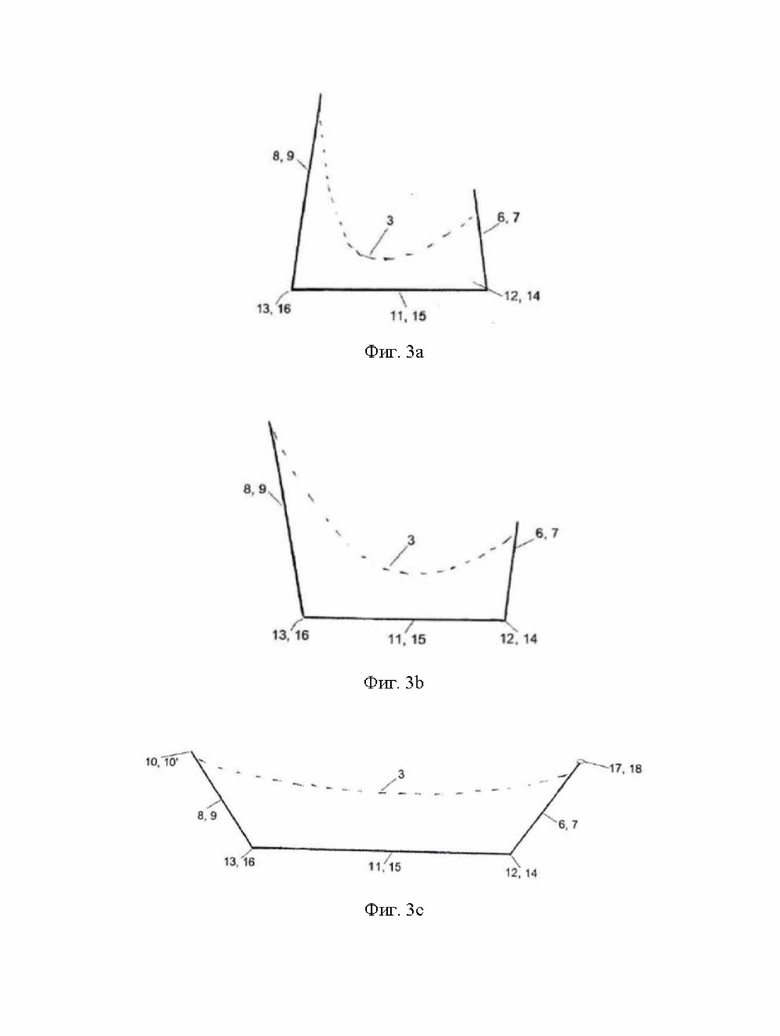

На Фиг. 3а показан схематический вид сбоку кресла-гамака в первом положении.

На Фиг. 3b оказан схематический вид сбоку кресла-гамака во втором положении.

На Фиг. 3c показан схематический вид сбоку кресла-гамака в третьем положении.

Кресло-гамак 1 согласно изобретению, как показано на Фиг.1, имеет раму 2 и полотно 3, которое прикреплено к раме 2 и образует поверхность для сидения и лежания для одного человека. Рама 2 зеркально-симметрична в продольном направлении L. Она имеет первую и вторую стороны 4, 5 рамы. Первая сторона 4 рамы расположена слева на Фиг.1, а вторая сторона 5 рамы расположена справа на Фиг.1. Левая сторона рамы 4 и правая сторона рамы 5 имеют примерно U-образную форму, каждая с передней стойкой 6, 7 и задней 8, 9, причем передняя 6, 7 короче соответствующей задней стойки 8, 9.

Две стороны рамы 4, 5 расположены на достаточном расстоянии друг от друга и соединены друг с другом только с помощью соединительного элемента 10, за исключением косвенного соединения через полотно 3. Первый передний шарнир 12 расположен между первой передней стойкой 6 и основанием 11 первой рамы. Первый задний шарнир 13 расположен между первой задней стойкой 8 и первым основанием 11 рамы. Первый передний шарнир 12 соединяет нижний конец первой передней стойки 6 с передним концом первого основания 11 рамы. Первый задний шарнир 13 соединяет задний конец первого основания 11 рамы с нижним концом первой задней стойки 8.

Вторая сторона 5 рамы имеет соответствующую конструкцию. На второй стороне 5 рамы второй передний шарнир 14 соединяет вторую переднюю стойку 7 со вторым основанием 15 рамы, а второй задний шарнир 16 соединяет вторую заднюю стойку 9 со вторым основанием 15 рамы. Второй передний шарнир 14 соединяет нижний конец второй передней стойки 7 с передним концом второго основания 15 рамы, а второй задний шарнир 16 соединяет задний конец второго основания 15 рамы с нижним концом второй задней стойки 9. Верхний конец первой задней стойки 8 и верхний конец второй задней стойки 9 соединены друг с другом соединительным элементом 10. Соединительный элемент 10 также может быть выполнен в виде шарнира. Это точка соединения 10'.

Соединительный шарнир 10' является регулируемым. Он устанавливает расстояние между двумя основаниями рамы 11, 15 друг от друга. Это регулирует устойчивость кресла-гамака 1 на полу. Расстояние между двумя основаниями рамы 11, 15 можно устанавливать по-разному как в положении лежа, так и в положении сидя.

Некоторые или все шарниры 12, 13, 14, 16, 10' могут иметь ступенчатую или плавную регулировку под углом от 0° до 180°.

Полотно 3 может быть изготовлено из прочной неэластичной ткани, предпочтительно изготовленной из смеси или 100% нейлона, полиэстера и хлопка. В зависимости от полотна 3 - пропорции могут быть выполнены по-разному. Полотно 3 может состоять из тефлона или иметь его в составе или быть изготовлено из другого тканого или трикотажного полотна. Ткань 3 предпочтительно является водоотталкивающей и огнеупорной. Она может иметь водоотталкивающие или огнестойкие наполнители или покрытия или быть выполнена в виде сэндвич-ткани.

Полотно 3 имеет прямоугольную форму в плане с треугольниками ткани, соединенными, или пришитыми, или сваренными в одно целое с остальной частью полотна 3 на ее переднем и заднем концах. Однако ткань 3 также может быть треугольной или трапециевидной или иметь другие формы, которые могут образовывать поверхность для сидения и лежания.

На переднем и/или заднем концах ткани 3 могут быть предусмотрены петли, которые также состоят из материала ткани и пришиваются к переднему или заднему концам ткани. Через петлю можно протянуть веревку или ремень. Однако карабины, металлические люверсы и т.п. также могут быть пришиты к обеим сторонам или концам ткани или одному концу ткани, через которые затем протягиваются веревки, которые завязываются узлами до заданной длины, и веревки, завязанные петлей, могут быть надет на задний соединительный элемент. Ткань 3 имеет боковые средства крепления (не показаны). Средством бокового крепления может быть, например, вставленный люверс или интегрированная в ткань 3 проушина. Область крепления проушины или петли/люверса на ткани 3 предпочтительно усилить слоем ткани. Затем, в свою очередь, через проушину или петлю можно продеть веревку, которая может быть пропущена через проушины 17, 18 передних ножек.

На Фиг.2 показана рама 2 кресла-гамака 1 согласно изобретению в схематичном разобранном виде. Рама 2 состоит из семи отдельных сегментов рамы, которые могут быть соединены друг с другом в виде телескопических соединений и образуют раму 2. Рама 2 состоит из семи сегментов; однако возможно также большее или меньшее количество сегментов. Рама 2 может состоять из алюминиевых труб или профилей, стальных труб или профилей, труб или профилей из углеродного волокна. Это может быть комбинация металлического, деревянного или пластикового каркаса, либо каждый из материалов по отдельности и покрытый различными покрытиями. Рама 2 может быть анодирована, покрыта полимерами или окрашена красками, в частности акриловыми красками. Ее также можно покрасить. На опорных сторонах левого и правого оснований 11, 15 рамы могут быть предусмотрены резиновые элементы для предотвращения скольжения рамы 2 на гладкой поверхности.

На Фиг.2 показано, что отдельные сегменты рамы, имеющие соединение 12, 13, 14, 16, 10', являются складными, так что части стоек отдельных сегментов могут располагаться по существу параллельно друг другу, когда сегменты рамы сложены. Это позволяет разобрать раму 2 на семь или любое другое количество отдельных сегментов рамы, сложить отдельные сегменты вместе и поместить их в сумку для переноски, максимальная длина которой составляет 90 см, а диаметр - 15 см.

На Фиг.2 показаны шесть телескопических соединений. Первое телескопическое соединение 21 делит первую переднюю стойку 6 на две первые передние секции приблизительно одинаковой длины. Второе телескопическое соединение 22 предусмотрено примерно посередине вдоль основания 11 первой рамы. Второе телескопическое соединение 22 также делит первое основание 11 рамы на две первые секции основания рамы приблизительно одинаковой длины. Третье телескопическое соединение 23 расположено примерно по центру вдоль первой задней стойки 8 и делит длину первой задней стойки 8 на две первые задние части примерно одинаковой длины. Четвертое телескопическое соединение 24 расположено вдоль второй задней стойки 9. Это также делит длину второй задней стойки 9 на две вторые задние части примерно одинаковой длины. Пятое телескопическое звено 25 расположено вдоль второго основания 15 рамы. Пятое телескопическое соединение 25 также делит второе основание 15 рамы на две секции второго основания рамы примерно одинаковой длины. Шестое телескопическое соединение 26 расположено примерно по центру второй передней стойки 7 и делит вторую переднюю стойку 7 на две вторые передние секции примерно одинаковой длины. Два люверса или удерживающие устройства для одного или двух задних концов ткани 3 не показаны на рисунке.

На Фиг.3а, Фиг.3b показаны три положения рамы 2 на схематичном виде сбоку. Предусмотрены пять шарниров 12, 13, 14, 16, 10'.

Первый передний шарнир 12 и второй передний шарнир 14 зафиксированы в положении, показанном на Фиг.3а, под внутренним углом приблизительно 80°. Первый задний шарнир 13 и второй задний шарнир 16 зафиксированы под углом приблизительно 80°.

В положении, показанном на Фиг.3b, первый и второй передние шарниры 12, 14 зафиксированы под внутренним углом приблизительно 110°, в то время как первый задний и второй задний шарниры также зафиксированы под внутренним углом приблизительно 110°. Это положение позволяет особенно удобно сидеть, как в кресле, в то время как положение согласно Фиг.3а позволяет сидеть, как на кресле. Необходимо обеспечить, чтобы размер полотна 3 в продольном направлении L был таким, чтобы человек, сидящий в кресле-гамаке 1 на Фиг.3а, не сидел на полу.

На Фиг.3c показано лежачее положение кресла-гамака 1. Первый и второй передние шарниры 12, 14, в свою очередь, зафиксированы под внутренним углом 130°, тогда как первый и второй задние шарниры 13, 16 зафиксированы под внутренним углом приблизительно 140° и, таким образом, натягивают полотно 3 в лежащую поверхность. Конечно, возможен ряд других угловых положений. Зеркально-симметрично расположенные шарниры 12, 13, 14, 16 не обязательно должны быть зафиксированы в одном и том же положении, но может иметь место асимметрия.

Передние стойки 13, 16 выдвигаются и устанавливаются примерно на длину двух задних стоек 6, 7 с помощью телескопических соединений. Кроме того, ткань 3 продевается в две петли 17, 18 на концах двух передних стоек 6, 7 с помощью ремешка. Два ушка 17, 18 соприкасаются друг с другом.

Заявленное изобретение отвечает критерию промышленной применимости, поскольку может быть изготовлено с использованием известных технических средств.
