Система определения принадлежности беспилотных летательных аппаратов Российский патент 2025 года по МПК F41H13/00 B64U101/00 B64C27/08 B64D47/06 B60Q1/26 B64F1/00

Область техники

Изобретение относится к военной технике и может быть использовано в беспилотных летательных аппаратах самолетного и коптерного типа. В качестве объекта опознавания рассматриваются бортовые аэронавигационные огни, как видимого, так и невидимого спектра.

Уровень техники

Решение задачи определения принадлежности мобильных объектов («свой» или «чужой») являются одними из наиболее важных на современном уровне развития вооружений. От их эффективного решения всецело зависит эффективность применения поражающих средств. На разных уровнях технологического развития и для разного рода технических средств эти задачи решались по-разному, но смысл их оставался одним и те же: квалифицировать принадлежность объекта той или иной стороне и зафиксировать его местоположение в системе координат наземного наблюдателя. Традиционно задача «свой-чужой» состоит из двух подзадач, первая - выбор (указание) объекта и отправка ему «пароля», а вторая - получение «отзыва» от выбранного объекта. Для одиночных объектов первая подзадача решается достаточно тривиально, посредством радиозапроса, лазерного указания и т.п.Вторая - обычно решается с применением радиосвязи и шифрокодов.

Известна система опознавания "свой-чужой" (патент РФ 2189610), включающая запросчик, в состав которого входят последовательно соединенные управляющее устройство (УУ), кодирующий счетчик, передатчик, антенный переключатель (АП), выход которого соединен с приемником, антенна, а также последовательно соединенные приемник, декодирующий счетчик, сигнализатор "свой - чужой" и ответчик, включающий последовательно соединенные антенну, АП, приемник, декодирующий счетчик, кодирующий счетчик, передатчик, который через АП соединен с антенной. Недостатком данной системы является использование радиодиапазона, наличие достаточно сложного и дорогого оборудования, а также шифрокодов высокой степени секретности, попадание которых к противнику может привести к тяжелым последствиям.

Известна также аэронавигационная светосигнальная система вертолета (патент РФ №2205775) (прототип), включающая размещение на вертолете аэронавигационных огней наружного обозначения и огней полета строем с оптическим излучением в полном спектре света, а также в зонах расположения аэронавигационных огней и огней полета строем дополнительно установлены оптические источники световой сигнализации с инфракрасным излучением, наблюдаемые через приборы ночного видения (ПНВ) и обмен с ним информацией с использованием ПНВ, источники световой сигнализации с инфракрасным излучением выполнены с сектором рассеивания потока инфракрасного излучения в направлении, противоположном направлению полета, и выше горизонтального уровня; она выполнена с возможностью прерывания и регулирования потока инфракрасного излучения, а также переключения последнего на огни с полным спектром света и обратно.

Данная система также имеет недостаток: с ее помощью наземные подразделения не могут осуществить государственное опознавание воздушного объекта.

Этот недостаток невозможно устранить изменением параметров световой сигнализации или включением в ее состав источников с инфракрасным излучением, направленным ниже горизонтального уровня.

Задачей настоящего изобретения является осуществление опознавания беспилотного летательного аппарата в режиме «свой-чужой» с использованием аэронавигационных огней.

Технический результат от применения предложенного изобретения заключается в гарантированном и своевременном опознавании беспилотного летательного аппарата наземными подразделениями в режиме «свой-чужой».

Указанный технический результат достигается тем, что на земле размещают излучатель (2), работающий в невидимой области спектра (инфракрасной, ультрафиолетовой или иной), а на беспилотном летательном аппарате (1) размещают приемник данного излучения (4), соединенный с системой управления (6) аэронавигационными огнями (7).

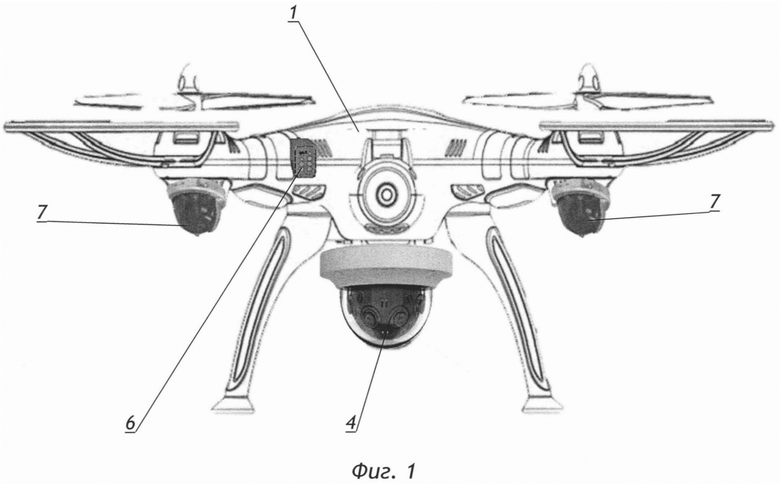

На фигуре 1 показан общий вид беспилотного летательного аппарата.

На фигуре 2 показана функциональная схема размещенного оборудования и связи между элементами оборудования.

На фигуре 3 показана схема применения аэронавигационных огней беспилотного летательного аппарата для опознавания.

Применение устройства происходит следующим образом:

Обнаружив в воздухе беспилотный летательный аппарат (1), наземный наблюдатель с помощью излучателя (2) направляет на него инфракрасное или ультрафиолетовое излучение (3), модулированное в виде серии импульсов, в которых зашифрован заранее установленный пароль. Приемник (4) принимает излучение (3), и передает модулированный сигнал по линии электрической связи на дешифратор (5). В том случае, если пароль соответствует установленному, система (6) меняет режим горения аэронавигационных огней (7) таким образом, чтобы наземный оператор это обнаружил (например, поочередные вспышки с заданной частотой или иные).

Поскольку совокупность введенных элементов и их связи до даты подачи заявки в патентной и научной литературе не обнаружены, то предлагаемое техническое решение соответствует изобретательскому уровню.

Изобретение относится к военной технике и может быть использовано в беспилотных летательных аппаратах самолетного и коптерного типа. В качестве объекта опознавания рассматриваются бортовые аэронавигационные огни как видимого, так и невидимого спектра. Система определения принадлежности беспилотных летательных аппаратов включает наземный излучатель, работающий в невидимой области спектра - инфракрасной или ультрафиолетовой, и размещенные на беспилотном летательном аппарате приемник данного излучения и дешифратор. Если переданный наземным излучателем зашифрованный пароль соответствует установленному, система управления аэронавигационными огнями меняет режим горения аэронавигационных огней таким образом, чтобы наземный оператор это обнаружил, а именно: поочередные вспышки с заданной частотой. Осуществляется опознавание беспилотного летательного аппарата наземными подразделениями в режиме «свой-чужой». 3 ил.

Система определения принадлежности беспилотных летательных аппаратов, включающая наземный излучатель, работающий в невидимой области спектра - инфракрасной или ультрафиолетовой, и размещенные на беспилотном летательном аппарате приемник данного излучения и дешифратор, отличающаяся тем, что, в том случае, если переданный наземным излучателем зашифрованный пароль соответствует установленному, система управления аэронавигационными огнями меняет режим горения аэронавигационных огней таким образом, чтобы наземный оператор это обнаружил, а именно: поочередные вспышки с заданной частотой.
