Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа Российский патент 2025 года по МПК E04B9/00

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к строительной промышленности и может быть использовано в области создания подвесных потолков, в частности при устройстве конструкций каркасно-обшивного типа.

УРОВЕНЬ ТЕХНИКИ

В области подвесных конструкций, в частности натяжных потолков, представлено достаточно большое количество профилей, решающих проблемы создания архитектурных форм подвесного потолка с различными функциональными свойствами, такими как размещение в плоскости потолка и стеновых примыканиях световых линий, вентиляционных узлов и другого оборудования. Аналогичных решений для подвесных потолков на основе конструкций каркасно-обшивного типа в настоящее время представлено ограниченное количество. В связи с чем для создания нескольких архитектурных решений в одной каркасно-обшивной конструкции архитекторам-дизайнерам и монтажникам приходится осуществлять подбор профилей разных производителей с учетом того, что многие профили не стыкуются друг с другом в поперечном сечении, и производить сложные расчеты по совмещению плоскости подвесного потолка под их размеры. Такая работа трудоемка и требует учета большого количества материалов и их параметров на всем протяжении работ от создания проекта до отделочных работ и, как показывает практика, в большинстве случаев невозможно исключить все ошибки в расчетах и человеческий фактор, что приводит к порче материала и необходимости пересчетов и переделок, в том числе на последних этапах выполнения отделочных работ.

Из уровня техники известен узел стыковки устройства крепления подвесного потолка (Патент RU 2742420 C1 дата приоритета 10.08.2020 г.) – прототип заявляемого технического решения, техническим результатом которого является повышение надежности узла стыковки устройства крепления подвесного потолка или иных аналогичных подвесных покрытий за счет амортизации неблагоприятных воздействий на узел крепления и конструкцию подвесного потолка или иных аналогичных подвесных покрытий и, как следствие, повышения устойчивости данных подвесных покрытий к нагрузкам, возникающим в процессе эксплуатации. Известный узел стыковки устройства крепления подвесного потолка представляет собой профильную конструкцию в виде трехкомпонентной системы, реализующей демпферное соединение, где профильная конструкция включает базовый профиль и монтажный профиль, содержащие элементы демпферного соединения в виде паза для демпфера, ответной части и демпфера, за счет использования которого обеспечивается гибкая развязка опорной поверхности стены и конструкции подвесного потолка, что позволяет повысить устойчивость каркасно-обшивных конструкций к нагрузкам, возникающим в процессе эксплуатации и предотвращает появление трещин на плоскости подвесного потолка. Недостатком прототипа является ограничение вариантов примыканий с опорной поверхностью.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Задача изобретения заключается в возможности создания большого спектра примыканий подвесного потолка с опорной поверхностью с обеспечением их гибкой развязки, которое позволяет использование профильной конструкции для создания зоны подсветки в области пристеночного примыкания.

Техническим результатом группы изобретений является упрощение процесса монтажа подвесного потолка в виде каркасно-обшивных конструкций - решение проблемы недостаточного арсенала средств и расширение функциональных возможностей прототипа по созданию пристеночных примыканий.

Для этого, монтажный профиль комплекта профилей для создания профильных конструкций, включающего монтажный профиль, содержащий элементы демпферного соединения в виде ответной части и демпфера, в соответствии с заявляемым техническим решением, выполнен в виде цельной конструкции, снабженной установочной полкой и шпаклевочным элементом, сопряженными между собой основанием, при этом основание имеет две дополнительные полки и две дополнительные стенки, формирующие как минимум один замкнутый контур и паз, которые совмещены между собой одной из дополнительных стенок.

В частных формах выполнения монтажный профиль комплекта профилей для создания профильных конструкций включает: выемки, которыми снабжен паз; элементы, формирующие полость для соединителей; ответную часть, выполненную в виде уголка.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

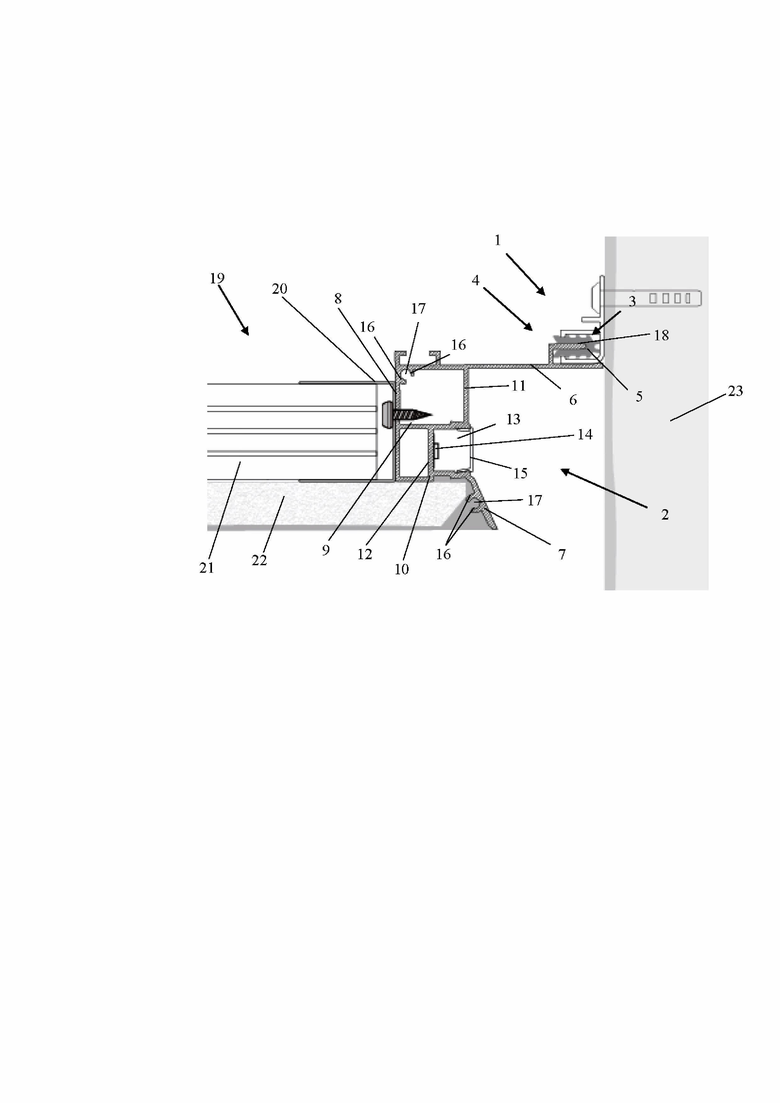

На рисунке представлен монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа в поперечном профильном сечении.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Процесс монтажа каркасно-обшивных конструкций упрощается за счет наличия в комплекте профилей под различный функционал, позволяющий создавать по периметру подвесного потолка большой спектр архитектурных решений из пристеночных примыканий. Заявляемое изобретение расширяет функциональные возможности прототипа обеспечивая использование профильной конструкции для создания зоны подсветки в области пристеночного примыкания. Созданное примыкание подвесного потолка с опорной поверхностью не только обеспечивает их гибкую развязку, но и решает проблему недостаточного арсенала средств по созданию пристеночных примыканий.

Гибкая развязка обеспечена тем, что комплект профилей для создания профильных конструкций включает базовый профиль 1 и монтажный профиль 2, содержащие элементы демпферного соединения в виде паза 3 для демпфера базового профиля 1, ответной части 4 и демпфера 5. Следует отметить, что совместимость монтажных профилей между собой достигается за счет соблюдения условия к их выполнению, а именно, каждый монтажный профиль комплекта профилей имеет одинаковую высоту от любой установочной полки до края любого шпаклевочного элемента и одинаковую форму каждого из них. Таким образом за счет одного комплекта профилей получают целый спектр архитектурных решений легких в монтаже и при совмещении (стыковке) профилей друг с другом установочные полки и шпаклевочные элементы, а также основания или их части, сходятся в поперечном сечении.

Монтажный профиль 2 комплекта профилей для создания профильных конструкций, в соответствии с настоящим изобретением, выполнен в виде цельной конструкции как показано на рисунке, снабжен установочной полкой 6 и шпаклевочным элементом 7, сопряженными между собой основанием 8. Основание 8 имеет две дополнительные полки 9 и 10 и две дополнительные стенки 11 и 12, формирующие как минимум один замкнутый контур и паз 13 для размещения осветительного оборудования 14, совмещенные между собой одной из таких дополнительных стенок 12, что позволит предотвратить влияние от нагревания источника света на элементы каркасно-обшивной конструкции, создавая зону рассеивающую тепло. Паз 13 дополнительно снабжен выемками для включения в конструкцию рассеивателя 15. Посредством такого монтажного профиля 2 реализовано одно из пристеночных примыканий с обеспечением гибкой развязки, которое обеспечит в таком примыкании подсветку. По аналогии с «парящими профилями» известными из области натяжных потолков. Данный тип примыкания один из самых популярных и востребованных в настоящее время.

Монтажный профиль 2 также снабжен элементами 16, формирующими полость 18 для соединителей, что позволит обеспечить сведение торцов профилей друг с другом и связать несколько профильных конструкций с демпферным соединением в одну линию без смещения. Монтажный профиль выполнен совмещенным с ответной частью 4, которая выполнена например, в виде уголка 18, что позволит облегчить совмещение элементов демпферного соединения путем заведения ответной части 4 с демпфером 5 в полость паза 3 базового профиля 1. Так как длина профилей, как правило, составляет два метра и более, а монтаж выполняется двумя руками одного человека, причем руки вытянуты вверх, то установочная полка 6 дублируя уголок 18 выполняет роль дополнительной направляющей, что позволяет от стартовой части монтажного профиля 2 и далее на всю остальную его длину производить соединение элементов профильной конструкции поступательным нажатием.

Базовый профиль комплекта профилей снабжен дополнительными элементами, такими как ребро 20, формирующее паз для элементов крепления, таких как соединения с внешними системами (например, камерой статического давления системы вентиляции), либо соединителей для совмещения периферийных его краев в одну линию с целью предотвращения смещений конструкции (тогда базовые профили 1 могут быть размещены по периметру помещения с точностью до миллиметра).

Указанные ниже примеры приводятся с целью достаточности раскрытия сущности изобретения и не ограничивают возможности применения изобретения другим способом.

Конструкция каркасно-обшивного типа подвесного потолка (Свод правил по проектированию и строительству СП 163.1325800.2014. Конструкции с применением гипсокартонных и гипсоволокнистых листов. Правила проектирования и монтажа) включает металлический каркас 19, состоящий из направляющих 20 и потолочных 21 профилей, собранных между собой в рамную конструкцию. Такая рамная конструкция крепится к потолку помещения на подвесы (на рис. не указаны). Также конструкция каркасно-обшивного типа подвесного потолка включает листы обшивки 22, например, гипсокартонные и гипсоволокнистые листы, которые подшиваются снизу рамной конструкции и формируют плоскость подвесного потолка. Направляющие профили 20 применяют в местах примыкания рамной конструкции со стеной помещения – опорной поверхностью 23. Традиционно направляющие профили 20 крепят по периметру помещения через демпферную ленту и собирают металлический каркас 19, помещая в них торцы потолочных профилей 21. Таким образом выстраивают металлический каркас 19 в горизонтальной плоскости. При создании ниш или примыканий с опорной поверхностью 23 с помощью направляющих профилей 19 задают их периметр. Листы обшивки 22 подшивают в один, либо два слоя. Затем производят отделочные работы по нанесению декоративно-финишного покрытия, на заключительном этапе которых полученную плоскость подвесного потолка окрашивают (либо оформляют окончательный вид другим образом).

Прототип заявляемого технического решения предлагает отличное от традиционного способа создания примыканий с демпферной лентой, для компенсации напряжений соединений металлического каркаса 19 с опорной поверхностью 23, при которых на плоскости подвесного потолка вдоль линии сопряжения его плоскости с периметром помещения могут появляться трещины. Прототип предлагает профильную конструкцию с гибкой развязкой опорной поверхности стены и конструкции подвесного потолка, которая за счет демпфера 5 и некоторой свободы, которую он дает позволяет элементам демпферного соединения в виде паза 3 для демпфера и ответной части 4 гасить такие напряжения. Прототип предлагает профильную конструкцию для создания теневого примыкания, однако в настоящее время появилась потребность в совмещении нескольких видов примыканий между собой для создания подвесных потолков сложной архитектуры. Для этого предложен комплект профилей совместимых друг с другом, где каждый монтажный профиль 2, в случае заявляемого изобретения, имеет одинаковую высоту от установочной полки 6 до края шпаклевочного элемента 7, причем каждый из них имеет одинаковую форму. Таким образом, при совмещении (стыковке) монтажных профилей друг с другом, установочные полки и шпаклевочные элементы, а также основания или их части, сходятся в поперечном сечении.

По периметру помещения помещают базовые профили 1 соединяя их друг с другом в одну линию, таким образом плоскость подвесного потолка точно определена по всей своей площади. Для области требующей подсветки используют монтажный профиль 2, таким образом создают профильную конструкцию, показанную на рисунке. Профильная конструкция включает базовый профиль 1, монтажный профиль 2 и элементы демпферного соединения в виде паза 3 для демпфера, ответной части 4 и демпфера 5.

Основание 8 прикручивают к направляющим профилям 20 металлического каркаса 19 каркасно-обшивной конструкции следующим образом. При двухслойной обшивке, направляющий профиль 20 совмещают с основанием 8, отступая на толщину листа обшивки 22 от нижнего края основания 8. При однослойной обшивке (как показано на рисунке) направляющий профиль 20 прикручивают к нижнему краю основания 8. За счет этого вся профильная конструкция имеет надежное совмещение с каркасно-обшивной конструкцией, в частности с ее металлическим каркасом 19. Ответные части 4 с демпфером 5 в стартовой части монтажного профиля 2 (его край) заводят в паз 3 базового профиля 1 и последовательным нажимом формируют профильную конструкцию с демпферным соединением по всему периметру помещения, либо на выбранном отрезке. При этом стыкуют монтажные профили 2 друг с другом по прямой линии и на угловых соединениях совмещают основания 8 или их части, а также их шпаклевочные элементы 7. При стыковке профильных конструкций используют соединители, которые заводят в полость 17, сформированную элементами 16, формирующими полость для соединителей. Таким образом все профильные конструкции совмещаются друг с другом в одну линию без смещений в плоскости, за счет чего получают ровную плоскость подвесного потолка.

Затем посредством потолочных профилей 21 формируют рамную конструкцию, к полученному таким образом металлическому каркасу 19 подшивают листы обшивки 22, нижний слой которых подводят вплотную к шпаклевочному элементу 7 и производят ряд отделочных работ по созданию декоративно-финишного покрытия. В результате посредством простого монтажа получают многофункциональное пристеночное примыкание. В результате без сложных расчетов посредством простого монтажа получают ровную поверхность подвесного потолка с многофункциональными пристеночными примыканиями для целого спектра архитектурных решений.

Создание зоны подсветки в области пристеночного примыкания посредством профильной конструкции, включающей монтажный профиль 2. Основание 8 совмещают с направляющим профилем 20, как было описано выше. Заводят ответную часть 4 с демпфером 5 в паз 3 для демпфера базового профиля 1, при этом установочная полка 6 выступает своеобразным маяком для уголка 18, как было указано выше. В паз 13, образованный двумя дополнительными полками 9 и 10 и двумя дополнительными стенками 11 и 12, размещают осветительное оборудование 14 и подключают его. В выемки паза 13 помещают ответные части рассеивателя 15, изолируя осветительное оборудование 54. Далее собирают металлический каркас 19 как было описано выше, периферийные части листов обшивки 22 совмещают со шпаклевочным элементом 7 и производят отделочные работы как было указано выше. Посредством такого монтажного профиля 2 выполненного в виде цельной конструкции реализовано еще одно пристеночное примыкание с обеспечением гибкой развязки, которое позволяет использование полученной профильной конструкции для создания подсветки и придания подвесному потолку эффекта парения.

Таким образом, решается проблема недостаточного арсенала средств по созданию пристеночных примыканий под различные архитектурные задачи, расширяются функциональные возможности пристеночных примыканий с использованием гибкой развязки с демпферным соединением.

Изобретение относится к строительной промышленности и может быть использовано в области создания подвесных потолков, в частности при устройстве конструкций каркасно-обшивного типа. Техническим результатом группы изобретений является упрощение процесса монтажа подвесного потолка в виде каркасно-обшивных конструкций - решение проблемы недостаточного арсенала средств и расширение функциональных возможностей прототипа по созданию пристеночных примыканий. Для этого монтажный профиль комплекта профилей для создания профильных конструкций, включающего монтажный профиль, содержащий элементы демпферного соединения в виде ответной части и демпфера, в соответствии с заявляемым техническим решением выполнен в виде цельной конструкции, снабженной установочной полкой и шпаклевочным элементом, сопряженными между собой основанием, при этом основание имеет две дополнительные полки и две дополнительные стенки, формирующие как минимум один замкнутый контур и паз, которые совмещены между собой одной из дополнительных стенок. 3 з.п. ф-лы, 1 ил.

1. Монтажный профиль комплекта профилей для создания профильных конструкций, включающего монтажный профиль, содержащий элементы демпферного соединения в виде ответной части и демпфера, отличающийся тем, что выполнен в виде цельной конструкции, снабженной установочной полкой и шпаклевочным элементом, сопряженными между собой основанием, при этом основание имеет две дополнительные полки и две дополнительные стенки, формирующие как минимум один замкнутый контур и паз, которые совмещены между собой одной из дополнительных стенок.

2. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1, отличающийся тем, что паз снабжен выемками.

3. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1, отличающийся тем, что снабжен элементами, формирующими полость для соединителей.

4. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1, отличающийся тем, что ответная часть выполнена в виде уголка.
