Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа Российский патент 2025 года по МПК E04B9/00

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к строительной промышленности и может быть использовано в области создания подвесных потолков, в частности при устройстве конструкций каркасно-обшивного типа.

УРОВЕНЬ ТЕХНИКИ

В области подвесных конструкций в частности натяжных потолков представлено достаточно большое количество профилей, решающих проблемы создания архитектурных форм подвесного потолка с различными функциональными свойствами, такими как размещение в плоскости потолка и стеновых примыканиях световых линий, вентиляционных узлов и другого оборудования. Аналогичных решений для подвесных потолков на основе конструкций каркасно-обшивного типа в настоящее время представлено ограниченное количество. В связи с чем для создания нескольких архитектурных решений в одной каркасно-обшивной конструкции архитекторам-дизайнерам и монтажникам приходится осуществлять подбор профилей разных производителей с учетом того, что многие профили не стыкуются друг с другом в поперечном сечении, и производить сложные расчеты по совмещению плоскости подвесного потолка под их размеры. Такая работа трудоемкая и требует учета большого количества материалов и их параметров на всем протяжении работ от создания проекта до отделочных работ и, как показывает практика, в большинстве случаев невозможно исключить все ошибки в расчетах и человеческий фактор, что приводит к порче материала и необходимости пересчетов и переделок, в том числе на последних этапах выполнения отделочных работ.

Из уровня техники известен узел стыковки устройства крепления подвесного потолка (Патент RU 2742420 C1 дата приоритета 10.08.2020 г.) - прототип заявляемого технического решения, техническим результатом которого является повышение надежности узла стыковки устройства крепления подвесного потолка или иных аналогичных подвесных покрытий за счет амортизации неблагоприятных воздействий на узел крепления и конструкцию подвесного потолка или иных аналогичных подвесных покрытий и, как следствие, повышения устойчивости данных подвесных покрытий к нагрузкам, возникающим в процессе эксплуатации. Известный узел стыковки устройства крепления подвесного потолка представляет собой профильную конструкцию в виде трехкомпонентной системы, реализующей демпферное соединение, где профильная конструкция включает базовый профиль и монтажный профиль, содержащие элементы демпферного соединения в виде паза для демпфера, ответной части и демпфера, за счет использования которого обеспечивается гибкая развязка опорной поверхности стены и конструкции подвесного потолка, что позволяет повысить устойчивость каркасно-обшивных конструкций к нагрузкам, возникающим в процессе эксплуатации и предотвращает появление трещин на плоскости подвесного потолка. Недостатком прототипа является ограничение вариантов примыканий с опорной поверхностью.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Задача изобретения заключается в возможности создания большого спектра примыканий подвесного потолка с опорной поверхностью с обеспечением их гибкой развязки, которое позволяет использование профильной конструкции для создания в области пристеночного примыкания технической зоны с подсветкой.

Техническим результатом группы изобретений является упрощение процесса монтажа подвесного потолка в виде каркасно-обшивных конструкций - решение проблемы недостаточного арсенала средств и расширение функциональных возможностей прототипа по созданию пристеночных примыканий.

Для этого, монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, содержащий элементы демпферного соединения в виде ответной части и демпфера, в соответствии с заявляемым техническим решением, выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, из которых первая снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка выполнена в виде расширителя зазора и имеет свободный край, основание имеет две дополнительные полки и две дополнительные стенки, формирующие как минимум один замкнутый контур и паз совмещенные между собой одной из таких дополнительных стенок, ширина поперечного сечения как минимум одной дополнительной полки соразмерна со свободным краем установочной полки, для которого основание выступает опорой.

Расширитель зазора заявляемого монтажного профиля снабжен ответной частью демпферного соединения, сформированный дополнительными полками основания паз снабжен выемками. Монтажный профиль комплекта профилей для создания профильных конструкций снабжен элементами, формирующими полость для соединителей. Ответная часть заявляемого монтажного профиля выполнена в виде уголка.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

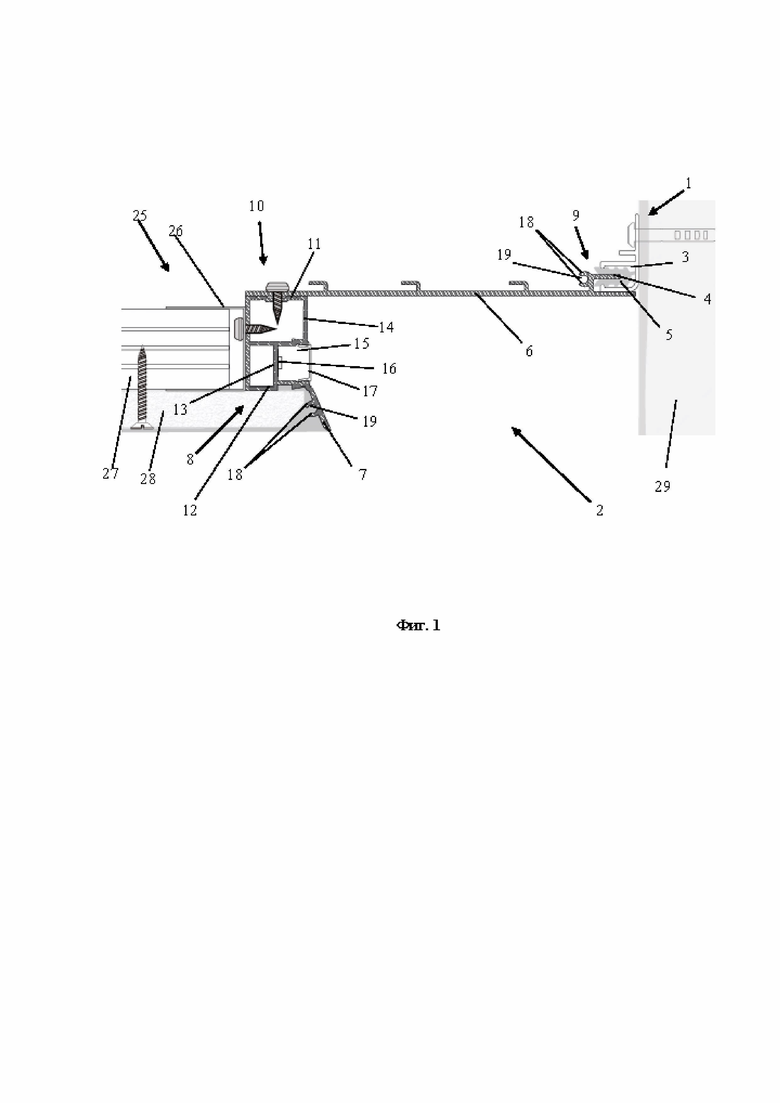

На фиг. 1 представлено пристеночное примыкание, создаваемое посредством заявляемого монтажного профиля комплекта профилей для создания профильных конструкций.

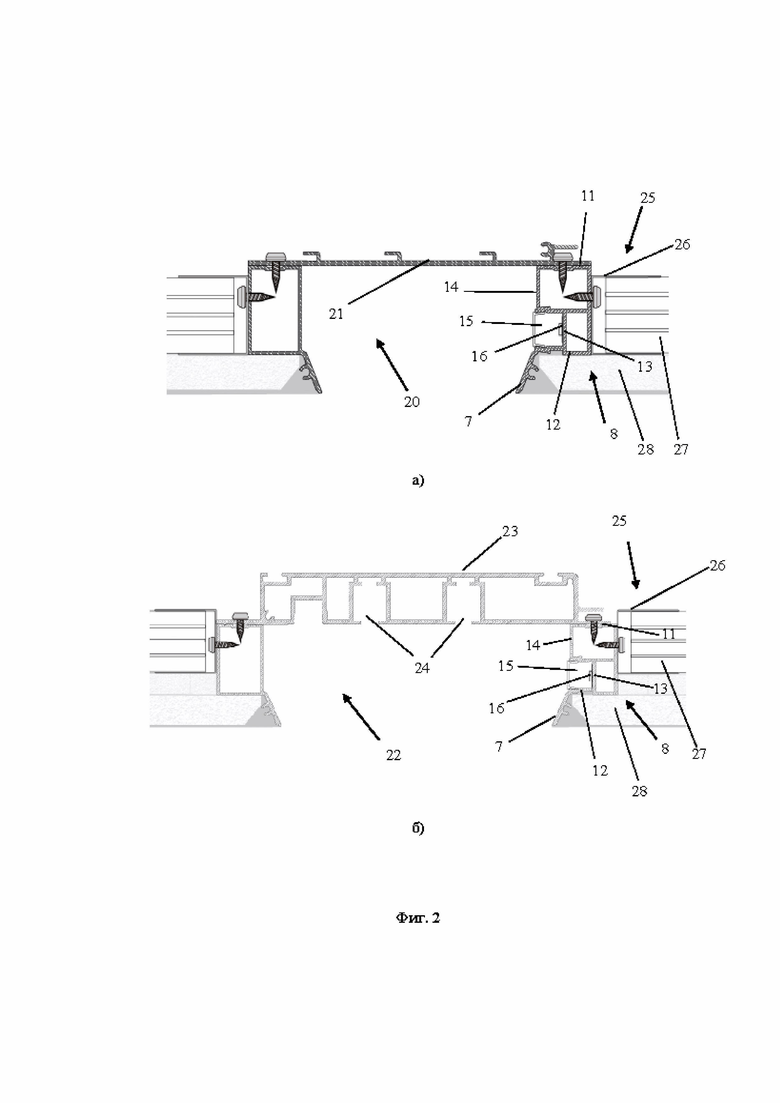

На фиг. 2 представлены дополнительные возможности использования заявляемого монтажного профиля комплекта профилей для создания профильных конструкций.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Процесс монтажа каркасно-обшивных конструкций упрощается за счет наличия в комплекте профилей под различный функционал, позволяющий создавать по периметру подвесного потолка большой спектр архитектурных решений из пристеночных примыканий. Заявляемое изобретение расширяет функциональные возможности прототипа обеспечивая использование профильной конструкции для создания в области пристеночного примыкания технической зоны с подсветкой. Дополнительно с помощью такого монтажного профиля возможно создавать ниши в плоскости подвесных потолков каркасно-обшивного типа, что будет ясно из раскрытия изобретения ниже. Созданное примыкание подвесного потолка с опорной поверхностью не только обеспечивает их гибкую развязку, но и решает проблему недостаточного арсенала средств по созданию пристеночных примыканий.

Гибкая развязка обеспечена тем, что комплект профилей для создания профильных конструкций включает базовый профиль 1 и монтажный профиль 2, содержащие элементы демпферного соединения в виде паза 3 для демпфера базового профиля 1, ответной части 4 и демпфера 5. Монтажный профиль 2 выполнен в виде составной конструкции, из двух частей, выполненных, в свою очередь, с возможностью сопряжения, из которых одна часть снабжена установочной полкой 6. Другая часть монтажного профиля 2 снабжена шпаклевочным элементом 7, а также основанием 8.

Совместимость монтажных профилей между собой достигается за счет соблюдения условия к их выполнению, а именно, каждый монтажный профиль комплекта профилей имеет одинаковую высоту от любой установочной полки до края любого шпаклевочного элемента и одинаковую форму каждого из них. Таким образом за счет одного комплекта профилей получают целый спектр архитектурных решений легких в монтаже и при совмещении (стыковке) профилей друг с другом установочные полки и шпаклевочные элементы, а также основания или их части, сходятся в поперечном сечении.

Выполнение монтажного профиля 2 в виде составной конструкции необходима, когда его конструкция имеет большие габариты (например, большое расстояние от стены), выполненные таким образом профильные конструкции проще изготавливать и транспортировать, помимо этого, дополнительно с помощью элементов таких профильных конструкций можно создавать различные комбинации, включая создание ниш в плоскости потолка, что будет рассмотрено далее.

Монтажный профиль 2 комплекта профилей для создания профильных конструкций выполнен в виде составной конструкции как показано на фиг. 1, состоящей из двух частей, где первая часть снабжена установочной полкой 6, которая выполнена в виде расширителя зазора снабженного ответной частью 4 демпферного соединения выполненной в виде уголка 9 и имеет свободный край 10, тогда как другая часть снабжена шпаклевочным элементом 7, сопряженным с основанием 8, которое имеет две дополнительные полки 11 и 12 и две дополнительные стенки 13 и 14, формирующие как минимум один замкнутый контур и паз 15 для размещения осветительного оборудования 16 (например, светодиодная лента, но не ограничиваясь), совмещенные между собой одной из таких дополнительных стенок 13, что позволит предотвратить влияние от нагревания источника света на элементы каркасно-обшивной конструкции, создавая зону рассеивающую тепло. Паз 15 дополнительно может быть снабжен выемками для включения в конструкцию рассеивателя 17. Ширина поперечного сечения дополнительной полки 11 основания 8 соразмерна со свободным краем 10 установочной полки 6, для которой основание 8 выступает опорой, за счет чего реализуется возможность сопряжения двух частей и монтажного профиля 2 друг с другом. Посредством такого монтажного профиля 2 реализовано одно из пристеночных примыканий с обеспечением гибкой развязки, которое обеспечит в таком примыкании широкую нишу (техническая полость для размещения оборудования, например, экран проектора, подвесы для картин и прочее габаритное оборудование, которое необходимо скрыть выше поверхности подвесного потолка) и подсветку, придавая той парящий эффект. Для устройства ниш большой длины расширитель зазора, как показано на фиг. 1, может быть снабжен с внешней стороны зацепами (на фиг. не указаны), которые по аналогии с элементами 18, формирующими полость для соединителей, формируют такую полость 19 совместно с установочной полкой 6.

Как уже указывалось ранее дополнительным эффектом применения комплекта монтажных профилей является возможность создания ниш в плоскости подвесного потолка комбинируя профили между собой примеры проиллюстрированы на фиг. 2. На фиг. 2 а) представлена комбинация где вторая часть в виде основания 8 совмещенная с шпаклевочным элементом 7 сопряжена с частью другого монтажного профиля 20 (также входит в комплект профилей, не являясь объектом правовой охраны по настоящему изобретению). Часть монтажного профиля 2, используемого в такой комбинации, снабжена шпаклевочным элементом 7, сопряженным с основанием 8, которое имеет две дополнительные полки которое имеет две дополнительные полки 11 и 13 и две дополнительные стенки 13 и 14, формирующие как минимум один замкнутый контур и паз 15 для размещения осветительного оборудования 16, как как было описано ранее. При этом основание 8 выступает опорой для части монтажного профиля 20 снабженного установочной полкой 21, выполненной, также, как и в заявляемом изобретении, в виде расширителя зазора. На фиг. 2 б) представлена комбинация где вторая часть в виде основания 8 совмещенная с шпаклевочным элементом 7 сопряжена с частью еще одного монтажного профиля 22 (также входит в комплект профилей, не являясь объектом правовой охраны по настоящему изобретению). Часть монтажного профиля 2, используемого в такой комбинации, снабжена шпаклевочным элементом 7, сопряженным с основанием 8, которое имеет две дополнительные полки которое имеет две дополнительные полки 11 и 13 и две дополнительные стенки 13 и 14, формирующие как минимум один замкнутый контур и паз 15 для размещения осветительного оборудования 16, как как было описано ранее. При этом основание 8 выступает опорой для части монтажного профиля 22 снабженного установочной полкой 23, выполненной, также, как и в заявляемом изобретении, в виде карниза с ориентированными книзу пазами 24 для бегунков.

Монтажнй профиль 2 комплекта профилей может быть использованследующим образом. Указанные ниже примеры приводятся с целью достаточности раскрытия сущности изобретения и не ограничивают возможности применения изобретения другим способом.

Конструкция каркасно-обшивного типа подвесного потолка (Свод правил по проектированию и строительству СП 163.1325800.2014. Конструкции с применением гипсокартонных и гипсоволокнистых листов. Правила проектирования и монтажа) включает (фиг. 1-2) металлический каркас 25, состоящий из направляющих 26 и потолочных 27 профилей, собранных между собой в рамную конструкцию. Такая рамная конструкция крепится к потолку помещения на подвесы (на фиг. не указаны). Также конструкция каркасно-обшивного типа подвесного потолка включает листы обшивки 28, например, гипсокартонные и гипсоволокнистые листы, которые подшиваются снизу рамной конструкции и формируют плоскость подвесного потолка. Направляющие профили 26 применяют в местах примыкания рамной конструкции со стеной помещения - опорной поверхностью 29. Традиционно направляющие профили 26 крепят по периметру помещения через демпферную ленту и собирают металлический каркас 25 помещая в них торцы потолочных профилей 27. Таким образом выстраивают металлический каркас 25 в горизонтальной плоскости. При создании ниш или примыканий с опорной поверхностью 29 с помощью направляющих профилей 26 задают их периметр. Листы обшивки 27 подшивают в один, либо два слоя. Затем производят отделочные работы по нанесению декоративно-финишного покрытия, на заключительном этапе которых полученную плоскость подвесного потолка окрашивают (либо оформляют окончательный вид другим образом).

Прототип заявляемого технического решения предлагает отличное от традиционного способа создания примыканий с демпферной лентой, для компенсации напряжений соединений металлического каркаса 25 с опорной поверхностью 29, при которых на плоскости подвесного потолка вдоль линии сопряжения его плоскости с периметром помещения могут появляться трещины. Прототип предлагает профильную конструкцию с гибкой развязкой опорной поверхности стены и конструкции подвесного потолка, которая за счет демпфера 5 и некоторой свободы, которую он дает позволяет элементам демпферного соединения в виде паза 3 для демпфера и ответной части 4 гасить такие напряжения. Прототип предлагает профильную конструкцию для создания теневого примыкания, однако в настоящее время появилась потребность в совмещении нескольких видов примыканий между собой для создания подвесных потолков сложной архитектуры. Для этого предложен комплект профилей совместимых друг с другом, где каждый монтажный профиль 2 (частью комплекта также являются монтажные профили 20 и 22 на представленных примерах) имеет одинаковую высоту от установочной полки 6 настоящей группы изобретений до края шпаклевочного элемента 7, причем каждый из них имеет одинаковую форму. Таким образом, при совмещении (стыковке) монтажных профилей 2 друг с другом, установочные полки 6, так же, как и шпаклевочные элементы 7, а также основания 8 или их части, сходятся в поперечном сечении.

По периметру помещения помещают базовые профили 1 соединяя их друг с другом в одну линию, таким образом плоскость подвесного потолка точно определена по всей своей площади. В области размещения оборудования (например, экрана проектора), где необходима также подсветка, используют монтажный профиль 2. При необходимости организовывают ниши как показано на фиг. 2. Таким образом создают профильные конструкции, включающие базовый профиль 1 и монтажный профиль 2 по любому варианту, и содержащие элементы демпферного соединения в виде паза 3 для демпфера, ответной части 4 и демпфера 5.

Основание 8 монтажного профиля 2 прикручивают к направляющим профилям 26 металлического каркаса 25 каркасно-обшивной конструкции следующим образом. При двухслойной обшивке как показано на фиг. 2б, направляющий профиль 26 совмещают с основанием 8 отступая на толщину листа обшивки 28 от нижнего края основания 8 монтажного профиля 2. При однослойной обшивке направляющий профиль 26 прикручивают к нижнему краю основания 8 монтажного профиля 2 (на фиг. 1 и 2а). За счет этого профильная конструкция с демпферным соединением имее надежное совмещение с каркасно-обшивной конструкцией, в частности с ее металлическим каркасом 25. Ответную часть 4 с демпфером 5 в стартовой части монтажного профиля 2 (его край) заводят в паз 3 для демпфера базового профиля 1 и последовательным нажимом формируют профильные конструкции с демпферным соединением по всему периметру помещения. При этом стыкуют монтажные профили 2 друг с другом по прямой линии и на угловых соединениях совмещая основания 8 или их части, а также шпаклевочные элементы 7. Следует отметить, что разницу в ширине полученных профильных конструкций с демпферным соединением, когда используют несколько профилей комплекта профилей, можно компенсировать как за счет специальных заглушек (предметом изобретения не являются), так и за счет торцевых запилов монтажного профиля 2 под 45 градусов так как все шпаклевочные элементы, включая шпаклевочный элемент 7, имеют одинаковую форму, то все нижние части профильных конструкций сходятся в горизонтальной плоскости. При стыковке профильных конструкций используют соединители, которые заводят в полости 19, сформированные элементами 18, формирующими полость для соединителей. Таким образом все профильные конструкции совмещаются друг с другом в одну линию без смещений в плоскости, за счет чего получают ровную плоскость подвесного потолка.

Затем посредством потолочных профилей 27 формируют рамную конструкцию, к полученному таким образом металлическому каркасу 25 подшивают листы обшивки 28, нижний слой которых подводят вплотную к шпаклевочному элементу 7, и далее производят ряд отделочных работ по созданию декоративно-финишного покрытия. В результате без сложных расчетов посредством простого монтажа получают ровную поверхность подвесного потолка с многофункциональными пристеночными примыканиями для целого спектра архитектурных решений.

Процесс создания архитектурных решений. Создание широкой ниши с подсветкой в области пристеночного примыкания посредством профильной конструкции, включающей монтажный профиль 2 (фиг. 1). Собирают обе части скрепляя основание 8 с установочной полкой 6, выполненной в виде расширителя зазора, а именно ее свободным краем 10 на всю ширину поперечного сечения полки 11 основания 8, которое совмещают с направляющим профилем 26 как было описано выше. Заводят ответную часть 4 с демпфером 5 в паз 3 для демпфера базового профиля 1, при этом установочная полка 6 выступает своеобразным маяком для уголка 9, как было указано выше. В паз 15, образованный двумя дополнительными полками 11 и 12 и двумя дополнительными стенками 13 и 14, размещают осветительное оборудование 16 и подключают его. В выемки паза 15 помещают ответные части рассеивателя 17 изолируя осветительное оборудование 15. Далее собирают металлический каркас 25 как было описано выше, периферийные части листов обшивки 28 совмещают со шпаклевочным элементом 7 и производят отделочные работы как было указано выше. Посредством такого монтажного профиля 2 выполненного в виде составной конструкции реализовано еще одно пристеночное примыкание с обеспечением гибкой развязки, которое позволяет использование такой профильной конструкции с полученной широкой нишей с образовавшейся в пристеночном примыкании для размещения оборудования, например, экрана проектора, подвесов для картин и так далее с возможностью обеспечения подсветки технической полости, придавая ей парящий эффект.

Таким образом, решается проблема недостаточного арсенала средств по созданию пристеночных примыканий под различные архитектурные задачи, расширяются функциональные возможности пристеночных примыканий с использованием гибкой развязки с демпферным соединением.

Изобретение относится к строительной промышленности и может быть использовано в области создания подвесных потолков, в частности при устройстве конструкций каркасно-обшивного типа. Техническим результатом группы изобретений является упрощение процесса монтажа подвесного потолка в виде каркасно-обшивных конструкций - решение проблемы недостаточного арсенала средств и расширение функциональных возможностей прототипа по созданию пристеночных примыканий. Для этого монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, содержащий элементы демпферного соединения в виде ответной части и демпфера, в соответствии с заявляемым техническим решением, выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, из которых первая снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка выполнена в виде расширителя зазора и имеет свободный край, основание имеет две дополнительные полки и две дополнительные стенки, формирующие как минимум один замкнутый контур и паз, совмещенные между собой одной из таких дополнительных стенок, ширина поперечного сечения как минимум одной дополнительной полки соразмерна со свободным краем установочной полки, для которого основание выступает опорой. 4 з.п. ф-лы, 2 ил.

1. Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, содержащий элементы демпферного соединения в виде ответной части и демпфера, отличающийся тем, что выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, первая из которых снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка выполнена в виде расширителя зазора и имеет свободный край, основание имеет две дополнительные полки и две дополнительные стенки, формирующие как минимум один замкнутый контур и паз, совмещенные между собой одной из таких дополнительных стенок, ширина поперечного сечения как минимум одной дополнительной полки соразмерна со свободным краем установочной полки, для которого основание выступает опорой.

2. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1, отличающийся тем, что расширитель зазора снабжен ответной частью демпферного соединения.

3. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1, отличающийся тем, что паз снабжен выемками.

4. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1, отличающийся тем, что снабжен элементами, формирующими полость для соединителей.

5. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1, отличающийся тем, что ответная часть выполнена в виде уголка.
