Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа (варианты) Российский патент 2025 года по МПК E04B9/00

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к строительной промышленности и может быть использовано в области создания подвесных потолков, в частности при устройстве конструкций каркасно-обшивного типа.

УРОВЕНЬ ТЕХНИКИ

В области подвесных конструкций в частности натяжных потолков представлено достаточно большое количество профилей, решающих проблемы создания архитектурных форм подвесного потолка с различными функциональными свойствами, такими как размещение в плоскости потолка и стеновых примыканиях световых линий, вентиляционных узлов и другого оборудования. Аналогичных решений для подвесных потолков на основе конструкций каркасно-обшивного типа в настоящее время представлено ограниченное количество. В связи с чем для создания нескольких архитектурных решений в одной каркасно-обшивной конструкции архитекторам-дизайнерам и монтажникам приходится осуществлять подбор профилей разных производителей с учетом того, что многие профили не стыкуются друг с другом в поперечном сечении, и производить сложные расчеты по совмещению плоскости подвесного потолка под их размеры. Такая работа трудоемкая и требует учета большого количества материалов и их параметров на всем протяжении работ от создания проекта до отделочных работ и, как показывает практика, в большинстве случаев невозможно исключить все ошибки в расчетах и человеческий фактор, что приводит к порче материала и необходимости пересчетов и переделок, в том числе на последних этапах выполнения отделочных работ.

Из уровня техники известен узел стыковки устройства крепления подвесного потолка (Патент RU 2742420 C1 дата приоритета 10.08.2020 г.) - прототип заявляемого технического решения, техническим результатом которого является повышение надежности узла стыковки устройства крепления подвесного потолка или иных аналогичных подвесных покрытий за счет амортизации неблагоприятных воздействий на узел крепления и конструкцию подвесного потолка или иных аналогичных подвесных покрытий и, как следствие, повышения устойчивости данных подвесных покрытий к нагрузкам, возникающим в процессе эксплуатации. Известный узел стыковки устройства крепления подвесного потолка представляет собой профильную конструкцию в виде трехкомпонентной системы, реализующей демпферное соединение, где профильная конструкция включает базовый профиль и монтажный профиль, содержащие элементы демпферного соединения в виде паза для демпфера, ответной части и демпфера, за счет использования которого обеспечивается гибкая развязка опорной поверхности стены и конструкции подвесного потолка, что позволяет повысить устойчивость каркасно-обшивных конструкций к нагрузкам, возникающим в процессе эксплуатации и предотвращает появление трещин на плоскости подвесного потолка. Недостатком прототипа является ограничение вариантов примыканий с опорной поверхностью.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Задача изобретения заключается в возможности создания большого спектра примыканий подвесного потолка с опорной поверхностью с обеспечением их гибкой развязки, которое позволяет использование профильной конструкции для создания в области пристеночного примыкания карнизной зоны по первому варианту и технической зоны по второму варианту. Дополнительно с помощью таких монтажных профилей возможно создавать ниши в плоскости подвесных потолков каркасно-обшивного типа.

Техническим результатом группы изобретений является упрощение процесса монтажа подвесного потолка в виде каркасно-обшивных конструкций - решение проблемы недостаточного арсенала средств и расширение функциональных возможностей прототипа по созданию пристеночных примыканий.

Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, содержащий элементы демпферного соединения в виде ответной части и демпфера, в соответствии с первым вариантом, выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, из которых первая снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка выполнена в виде карниза с ориентированными книзу пазами и имеет свободный край, основание выполнено в виде замкнутого контура, ширина поперечного сечения которого соразмерна со свободным краем установочной полки, для которого основание выступает опорой. Установочная полка такого монтажного профиля снабжена дополнительным пазом, который в свою очередь снабжен выемками.

Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, содержащий элементы демпферного соединения в виде ответной части и демпфера, в соответствии со вторым вариантом, выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, из которых первая снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка выполнена в виде расширителя зазора и имеет свободный край, основание выполнено в виде замкнутого контура ширина поперечного сечения которого соразмерна со свободным краем установочной полки, для которого основание выступает опорой.

Монтажные профили комплекта профилей для создания профильных конструкций снабжены элементами, формирующими полость для соединителей. Ответная часть таких монтажных профилей выполнена в виде уголка.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

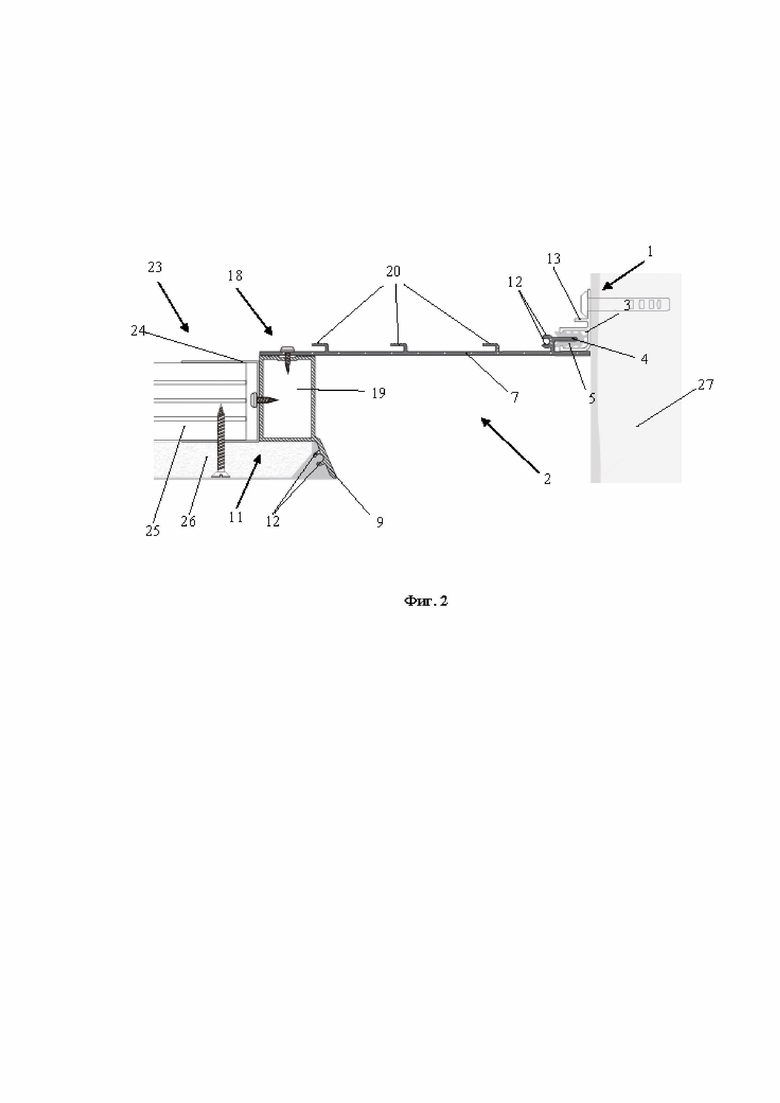

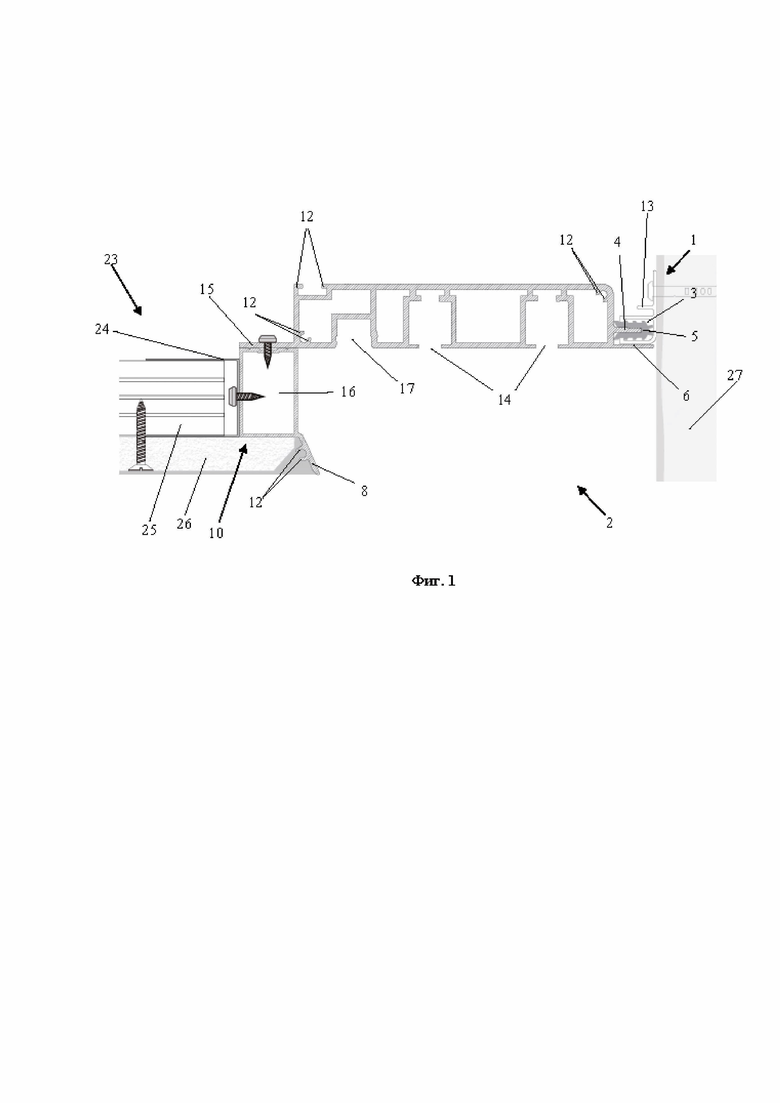

На фиг. 1-2 представлены пристеночные примыкания, создаваемые посредством заявляемых монтажных профилей комплекта профилей для создания профильных конструкций.

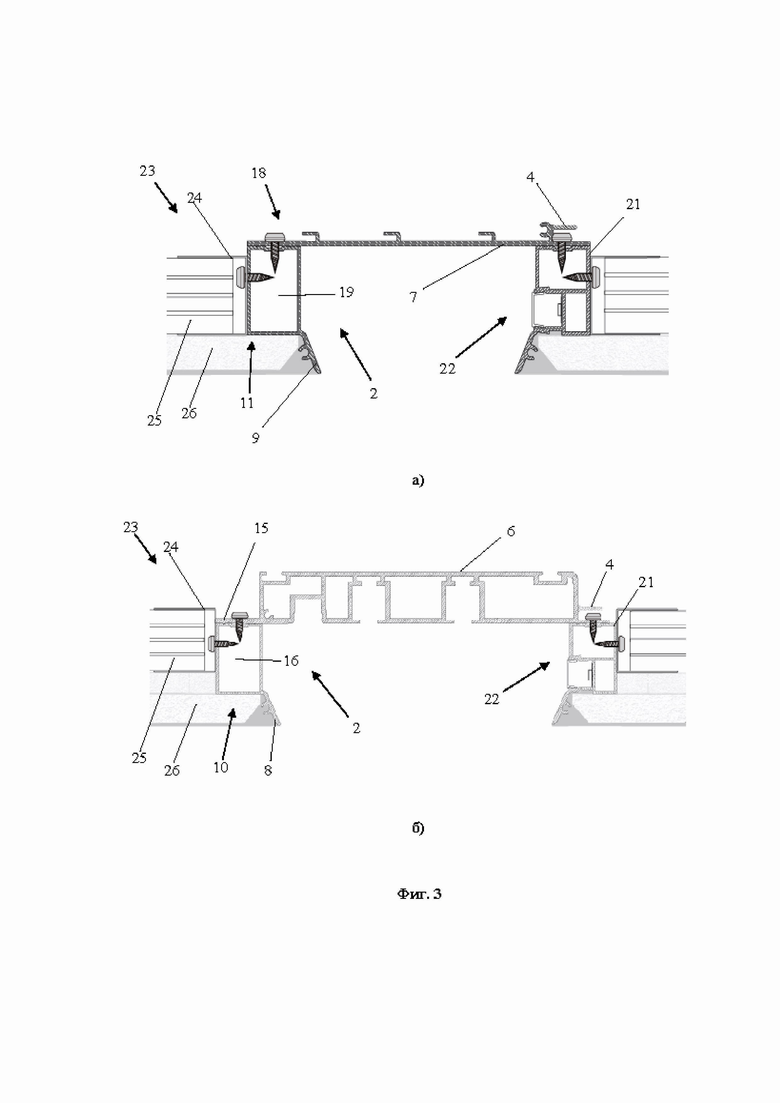

На фиг. 3 представлены дополнительные возможности использования заявляемых монтажных профилей комплекта профилей для создания профильных конструкций.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Процесс монтажа каркасно-обшивных конструкций упрощается за счет наличия в комплекте профилей под различный функционал, позволяющий создавать по периметру подвесного потолка большой спектр архитектурных решений из пристеночных примыканий. Заявляемое изобретение расширяет функциональные возможности прототипа обеспечивая использование профильной конструкции для создания в области пристеночного примыкания карнизной зоны по первому варианту и технической зоны по второму варианту. Дополнительно с помощью таких монтажных профилей возможно создавать ниши в плоскости подвесных потолков каркасно-обшивного типа, что будет ясно из раскрытия изобретения ниже. Созданное примыкание подвесного потолка с опорной поверхностью не только обеспечивает их гибкую развязку, но и решает проблему недостаточного арсенала средств по созданию пристеночных примыканий.

Гибкая развязка обеспечена тем, что комплект профилей для создания профильных конструкций включает базовый профиль 1 и монтажный профиль 2, содержащие элементы демпферного соединения в виде паза 3 для демпфера базового профиля 1, ответной части 4 и демпфера 5. Монтажные профили 2 по обоим из вариантов выполнены в виде составных конструкций, из двух частей, выполненных, в свою очередь, с возможностью сопряжения, из которых одна часть снабжена установочной полкой 6 для первого варианта и 7 для второго варианта соответственно. Другая часть монтажных профилей 2 снабжена шпаклевочным элементом 8 и 9 соответственно, а также основанием 10 и 11 соответственно для каждого варианта в порядке их упоминания.

Совместимость монтажных профилей между собой достигается за счет соблюдения условия к их выполнению, а именно, каждый монтажный профиль комплекта профилей имеет одинаковую высоту от любой установочной полки до края любого шпаклевочного элемента и одинаковую форму каждого из них. Таким образом за счет одного комплекта профилей получают целый спектр архитектурных решений легких в монтаже и при совмещении (стыковке) профилей друг с другом установочные полки и шпаклевочные элементы, а также основания или их части, сходятся в поперечном сечении.

Элементы 12, формирующие полости для соединителей позволяют обеспечить сведение торцов профилей друг с другом и связать несколько профильных конструкций с демпферным соединением в одну линию без смещения. Каждый из монтажных профилей 2 выполнен совмещенным с ответной частью 4, которая выполнена, например, в виде уголка, но не ограничиваясь, что позволит облегчить совмещение элементов демпферного соединения путем заведения ответной части 4 с демпфером 5 в полость 3 базового профиля 1. Так как длина профилей, как правило, составляет два метра и более, а монтаж выполняется двумя руками одного человека, причем руки вытянуты вверх, то установочные полки 6 и 7 дублируя ответную часть 4 выполняют роль дополнительной направляющей, что позволяет от стартовой части монтажного профиля (по любому из вариантов) и далее на всю остальную его длину производить соединение элементов профильной конструкции поступательным нажатием. Дополнительный элемент в виде ребра 13, формирующего паз для соединителей позволяет совмещать периферийные края базовых профилей 1 в одну линию с целью предотвращения смещений профильной конструкции (тогда базовые профили 1 могут быть размещены по периметру помещения с точностью до миллиметра).

Выполнение ряда профилей в виде составной конструкции необходима, когда конструкция монтажного профиля имеет большие габариты (например, большое расстояние от стены), выполненные таким образом профильные конструкции проще изготавливать и транспортировать, помимо этого, дополнительно с помощью элементов таких профильных конструкций можно создавать различные комбинации, включая создание ниш в плоскости потолка, что будет рассмотрено далее.

Монтажный профиль комплекта профилей для создания профильных конструкций по первому варианту выполненный в виде составной конструкции как показано на фиг. 1, состоит из двух частей, где первая часть снабжена установочной полкой 6, а другая часть снабжена шпаклевочным элементом 8, который сопряжен с основанием 10, и выполнен следующим образом, установочная полка 6 выполнена в виде карниза с ориентированными книзу пазами 14 для бегунков и имеет свободный край 15. Основание 10 выполнено в виде замкнутого контура 16 ширина поперечного сечения которого соразмерна со свободным краем 15 установочной полки 6, для которого основание 10 выступает опорой, таким образом реализуется возможность сопряжения двух частей монтажного профиля друг с другом. Ответная часть 4 такого профиля выполнена в виде уголка, совмещенного с частью установочной полки 6, выполненной в свою очередь в виде карниза, тогда конструкция монтажного профиля 2 имеет лучшую эргономичность при совмещении с каркасно-обшивной конструкцией. Посредством такого монтажного профиля 2 реализовано одно из пристеночных примыканий с обеспечением гибкой развязки, которое обеспечит в таком примыкании возможность размещения штор. Для подсветки пристеночного примыкания установочная полка 6 выполненная в виде карниза с ориентированными книзу пазами 16 для бегунков может быть снабжена дополнительным пазом 17 для источника света (на фиг. 1 не указан), например, выполненным в виде светодиодной ленты, но не ограничиваясь. Такой паз 17 также снабжен выемками для размещения в конструкции монтажного профиля 2 рассеивателя (на фиг. 1 не указан).

Монтажный профиль 2 комплекта профилей для создания профильных конструкций по второму варианту (фиг. 2) выполненный в виде составной конструкции как показано на фиг. 2, состоит из двух частей, где одна часть снабжена установочной полкой 7, выполненной в виде расширителя зазора, снабженного ответной частью 4 демпферного соединения выполненной в виде уголка и имеет свободный край 18, тогда как другая часть снабжена шпаклевочным элементом 9, сопряженным с основанием 11, которое выполнено в виде замкнутого контура 19, ширина поперечного сечения которого соразмерна со свободным краем 18 установочной полки 7, для которого основание 11 выступает опорой, за счет чего реализуется возможность сопряжения двух частей монтажного профиля 2 друг с другом. Посредством такого монтажного профиля 2 реализовано еще одно из пристеночных примыканий с обеспечением широкой ниши - техническая полость для размещения оборудования, например, экран проектора, подвесы для картин и прочее габаритное оборудование, которое необходимо скрыть выше поверхности подвесного потолка. Для устройства ниш большой длины расширитель зазора, как показано на фиг. 2, снабжен с внешней стороны зацепами 20, которые по аналогии с элементами 12, формирующими полость для соединителей, формируют такую полость совместно с установочной полкой 7.

Как уже указывалось ранее дополнительным эффектом применения комплекта монтажных профилей является возможность создания ниш в плоскости подвесного потолка комбинируя монтажные профили комплекта между собой. Примеры такого использования проиллюстрированы на фиг. 3. На фиг. 3 а) представлена комбинация монтажного профиля 2 по второму варианту настоящего изобретения. Где основание 11 выступает опорой для части монтажного профиля 2 снабженной установочной полкой 7, выполненной в виде расширителя зазора. При организации ниши как минимум часть уголка ответной части 4 целесообразно исключить (как показано на фиг.) для возможности сопряжения установочной полки 7 полки с основанием 21 монтажного профиля 22 (также входит в комплект профилей, не являясь объектом правовой охраны по настоящему изобретению). На фиг. 3 б) представлена комбинация монтажного профиля 2 по первому варианту настоящего изобретения. Где основание 10 выступает опорой для части монтажного профиля 2 снабженной установочной полкой 6, выполненной в виде карниза. При организации ниши как минимум часть уголка ответной части 4 целесообразно исключить (как показано на фиг.) для возможности сопряжения установочной полки 6 полки с основанием 21 монтажного профиля 22 (также входит в комплект профилей, не являясь объектом правовой охраны по настоящему изобретению).

Монтажные профили комплекта профилей по каждому из вариантов, могут быть использованы следующим образом. Указанные ниже примеры приводятся с целью достаточности раскрытия сущности изобретения и не ограничивают возможности применения изобретения другим способом.

Конструкция каркасно-обшивного типа подвесного потолка (Свод правил по проектированию и строительству СП 163.1325800.2014. Конструкции с применением гипсокартонных и гипсоволокнистых листов. Правила проектирования и монтажа) включает (фиг. 1-3) металлический каркас 23, состоящий из направляющих 24 и потолочных 25 профилей, собранных между собой в рамную конструкцию. Такая рамная конструкция крепится к потолку помещения на подвесы (на фиг. не указаны). Также конструкция каркасно-обшивного типа подвесного потолка включает листы обшивки 26, например, гипсокартонные и гипсоволокнистые листы, которые подшиваются снизу рамной конструкции и формируют плоскость подвесного потолка. Направляющие профили 24 применяют в местах примыкания рамной конструкции со стеной помещения опорной поверхностью 27. Традиционно направляющие профили 24 крепят по периметру помещения через демпферную ленту и собирают металлический каркас 23 помещая в них торцы потолочных профилей 25. Таким образом выстраивают металлический каркас 23 в горизонтальной плоскости. При создании ниш или примыканий с опорной поверхностью 27 с помощью направляющих профилей 24 задают их периметр. Листы обшивки 26 подшивают в один, либо два слоя. Затем производят отделочные работы по нанесению декоративно-финишного покрытия, на заключительном этапе которых полученную плоскость подвесного потолка окрашивают (либо оформляют окончательный вид другим образом).

Прототип заявляемого технического решения предлагает отличное от традиционного способа создания примыканий с демпферной лентой, для компенсации напряжений соединений металлического каркаса 23 с опорной поверхностью 27, при которых на плоскости подвесного потолка вдоль линии сопряжения его плоскости с периметром помещения могут появляться трещины. Прототип предлагает профильную конструкцию с гибкой развязкой опорной поверхности стены и конструкции подвесного потолка, которая за счет демпфера 5 и некоторой свободы, которую он дает позволяет элементам демпферного соединения в виде паза 3 для демпфера и ответной части 4 гасить такие напряжения. Прототип предлагает профильную конструкцию для создания теневого примыкания, однако в настоящее время появилась потребность в совмещении нескольких видов примыканий между собой для создания подвесных потолков сложной архитектуры. Для этого предложен комплект профилей совместимых друг с другом, где каждый монтажный профиль 2 имеет одинаковую высоту от установочной полки 6 и 7 настоящей группы изобретений до края шпаклевочного элемента 8 и 9, причем каждый из них имеет одинаковую форму. Таким образом, при совмещении (стыковке) монтажных профилей 2 друг с другом, установочные полки 6 и 7, так же, как и шпаклевочные элементы 8 и 9, а также основания 10 и 11 или их части, сходятся в поперечном сечении.

По периметру помещения помещают базовые профили 1 соединяя их друг с другом в одну линию, таким образом плоскость подвесного потолка точно определена по всей своей площади. В области окна (или другой светопрозрачной конструцкции) используют монтажный профиль 2 по варианту один настоящего изобретения (фиг. 1), в области размещения оборудования (например, экрана проектора) используют монтажный профиль 2 по варианту два настоящего изобретения (фиг. 2). При необходимости организовывают ниши как показано на фиг. 3. Таким образом создают профильные конструкции, включающие базовый профиль 1 и монтажный профиль 2 по любому варианту, и содержащие элементы демпферного соединения в виде паза 3 для демпфера, ответной части 4 и демпфера 5.

Основания 10 и 11 монтажных профилей 2 прикручивают к направляющим профилям 24 металлического каркаса 23 каркасно-обшивной конструкции следующим образом. При двухслойной обшивке, направляющий профиль 24 совмещают с основаниями 10 или 11 отступая на толщину листа обшивки 26 от нижнего края оснований 10 или 11 монтажных профилей 2. При однослойной обшивке направляющий профиль 24 прикручивают к нижнему краю оснований 10 и 11 монтажных профилей 2 по любому из вариантов. За счет этого все профильные конструкции с демпферным соединением имеют надежное совмещение с каркасно-обшивной конструкцией, в частности с ее металлическим каркасом 23. Ответные части 4 с демпфером 5 в стартовой части монтажных профилей 2 (их край) заводят в паз 3 для демпфера базового профиля 1 и последовательным нажимом формируют профильные конструкции с демпферным соединением по всему периметру помещения. При этом стыкуют монтажные профили 2 друг с другом по прямой линии и на угловых соединениях совмещая основания 10 и 11 или их части, а также их шпаклевочные элементы 8 и 9. Следует отметить, что разницу в ширине полученных профильных конструкций с демпферным соединением, когда используют несколько профилей комплекта профилей, можно компенсировать как за счет специальных заглушек (предметом изобретения не являются), так и за счет торцевых запилов монтажных профилей 2 под 45 градусов так как их шпаклевочные элементы 8 и 9 имеют одинаковую форму, то все нижние части профильных конструкций сходятся в горизонтальной плоскости. При стыковке профильных конструкций используют соединители, которые заводят в полости, сформированные элементами 12, формирующими полость для соединителей. Таким образом все профильные конструкции совмещаются друг с другом в одну линию без смещений в плоскости, за счет чего получают ровную плоскость подвесного потолка.

Затем посредством потолочных профилей 25 формируют рамную конструкцию, к полученному таким образом металлическому каркасу 23 подшивают листы обшивки 26, нижний слой которых подводят вплотную к шпаклевочным элементам 8 и 9, и далее производят ряд отделочных работ по созданию декоративно-финишного покрытия. В результате без сложных расчетов посредством простого монтажа получают ровную поверхность подвесного потолка с многофункциональными пристеночными примыканиями для целого спектра архитектурных решений.

Процесс создания вариантов архитектурных решений.

Создание карнизной зоны в области пристеночного примыкания (расположение оконного проема) посредством профильной конструкции, включающей монтажный профиль 2 (фиг. 1). Собирают обе части монтажного профиля 2 скрепляя основание 10 с установочной полкой 6, а именно ее свободным краем 15 на всю ширину поперечного сечения замкнутого контура 16. Основание 10 совмещают с направляющим профилем 24 как было описано выше. Заводят ответную часть 4 с демпфером 5 в паз 3 для демпфера базового профиля 1, при этом установочная полка 6 выступает своеобразным маяком для уголка ответной части 4, как было указано выше. В паз 17 помещают источник света (на фиг. 1 и 3 не указан) и подключают его, закрывают паз рассеивателем (на фиг. также не указан). В ориентированные книзу пазы 14 для бегунков установочной полки 6 помещают непосредственно сами бегунки, на которые в процессе эксплуатации будут навешиваться шторы. Далее собирают металлический каркас 23 как было описано выше, периферийные части листов обшивки 26 совмещают со шпаклевочным элементом 8 и производят отделочные работы как было указано выше. Посредством такого монтажного профиля 2 по первому варианту настоящего изобретения, выполненного в виде составной конструкции реализовано одно из пристеночных примыканий с обеспечением гибкой развязки, которое позволяет использование полученной профильной конструкции для размещения штор, таким образом, чтобы карниз оставался невидимым глазу.

Создание широкой ниши в области пристеночного примыкания посредством профильной конструкции, включающей монтажный профиль 2 (фиг. 2). Собирают обе части монтажного профиля 2 скрепляя основание 11 с установочной полкой 7, выполненной в виде расширителя зазора, а именно ее свободным краем 18 на всю ширину поперечного сечения замкнутого контура 19. Основание 11 совмещают с направляющим профилем 24 как было описано выше. Заводят ответную часть 4 с демпфером 5 в паз 3 для демпфера базового профиля 1, при этом установочная полка 7 выступает своеобразным маяком для ответной части 4, как было указано выше. Далее собирают металлический каркас 23 как было описано выше, периферийные части листов обшивки 26 совмещают со шпаклевочным элементом 9 и производят отделочные работы как было указано выше. Посредством такого монтажного профиля 2 по второму варианту настоящего изобретения, выполненного в виде составной конструкции реализовано одно из пристеночных примыканий с обеспечением гибкой развязки, которое позволяет использование такой профильной конструкции с полученной широкой нишей для размещения оборудования, например, экрана проектора, подвесов для картин и прочего габаритного оборудования, которое необходимо скрыть выше поверхности подвесного потолка в такой технической полости.

Таким образом, решается проблема недостаточного арсенала средств по созданию пристеночных примыканий под различные архитектурные задачи, расширяются функциональные возможности пристеночных примыканий с использованием гибкой развязки с демпферным соединением.

Изобретение относится к строительной промышленности и может быть использовано в области создания подвесных потолков, в частности при устройстве конструкций каркасно-обшивного типа. Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, включающего монтажный профиль, содержащий элементы демпферного соединения в виде ответной части и демпфера, в соответствии с первым вариантом, выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, из которых первая снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка по первому варианту выполнена в виде карниза с ориентированными книзу пазами, по второму варианту установочная полка выполнена в виде расширителя зазора и имеет свободный край, основание выполнено в виде замкнутого контура, ширина поперечного сечения которого соразмерна со свободным краем установочной полки, для которого основание выступает опорой. Установочная полка такого монтажного профиля снабжена дополнительным пазом, который в свою очередь снабжен выемками. Техническим результатом группы изобретений является упрощение процесса монтажа подвесного потолка в виде каркасно-обшивных конструкций - решение проблемы недостаточного арсенала средств и расширение функциональных возможностей прототипа по созданию пристеночных примыканий. 2 н. и 3 з.п. ф-лы, 3 ил.

1. Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, содержащий элементы демпферного соединения в виде ответной части и демпфера, отличающийся тем, что выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, из которых первая снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка выполнена в виде карниза с ориентированными книзу пазами и имеет свободный край, основание выполнено в виде замкнутого контура, ширина поперечного сечения которого соразмерна со свободным краем установочной полки, для которого основание выступает опорой.

2. Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа по п. 1, отличающийся тем, что установочная полка снабжена дополнительным пазом, который снабжен выемками.

3. Монтажный профиль комплекта профилей для создания профильных конструкций подвесного потолка каркасно-обшивного типа, содержащий элементы демпферного соединения в виде ответной части и демпфера, отличающийся тем, что выполнен в виде составной конструкции, состоящей из двух частей, выполненных с возможностью сопряжения, из которых первая снабжена установочной полкой, тогда как другая часть снабжена шпаклевочным элементом, сопряженным с основанием, при этом установочная полка выполнена в виде расширителя зазора и имеет свободный край, основание выполнено в виде замкнутого контура, ширина поперечного сечения которого соразмерна со свободным краем установочной полки, для которого основание выступает опорой.

4. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1 или 3, отличающийся тем, что снабжен элементами, формирующими полость для соединителей.

5. Монтажный профиль комплекта профилей для создания профильных конструкций по п. 1 или 3, отличающийся тем, что ответная часть выполнена в виде уголка.
