ПРИСПОСОБЛЕНИЕ ДЛЯ ПЛАВАНИЯ Российский патент 2025 года по МПК A63B31/12

Изобретение относится к устройствам для облегчения плавания.

В настоящее время существует большое разнообразие снаряжений для плавания, предназначенных для увеличения скорости плавания, увеличения плавучести, повышения эффективности плавания. Средствами, повышающими плавучесть, являются спасательные нагрудники, пояса, нарукавники, жилеты и бушлаты; увеличивающими эффективность плавания - ласты, маска, дыхательная трубка (а для переправы под водой еще и акваланг).

Из уровня техники известны колобашки для ног. Например, патент РФ RU52723 «УСТРОЙСТВО ДЛЯ ПЕРЕДВИЖЕНИЯ В ВОДЕ (ВАРИАНТЫ)» (опубл. 27.04.2006) описывает устройство для передвижения в воде, прикрепляемое к ногам пловца, которое выполнено в виде двух направляющих планок, скрепленных параллельно друг другу, и снабжено стабилизаторами, выполненными в форме овалов и установленными на концах направляющих планок. К направляющим планкам прикреплены створки с возможностью поворота и перекрывания всей площади приспособления между стабилизаторами.

Недостатком данного устройства является то, что оно не имеет возможности надежно фиксироваться между конечностями пловца, тем самым не давая пловцу сосредоточиться на технике плавания.

Патент РФ RU85350 (опубл. 10.08.2009) описывает моноласт, представляющий собой гибкую плоскую лопасть длиной не менее 40 см с передним краем, более узким, чем задний край, и две калоши, прикрепленные к лопасти в узкой ее части симметрично относительно средней линии и направленные носками в сторону широкого края лопасти. Калоши выполнены из эластичного материала с удельным весом, меньшим удельного веса воды, и покрыты слоем эластичной резины.

Основным недостатком данного технического решения является то, что моноласт неудобен в использовании, поскольку является достаточно тяжелым и за счет своей конструкции увеличивает нагрузку на икроножные мышцы пловца.

Таким образом на сегодняшний день известно большое количество приспособлений для плавания, однако нет такого, которое бы позволяло удерживать голеностоп и, соответственно, стопу, в правильном положении, тем самым создавая оптимальную нагрузку на ноги пловца и увеличивая скорость пловца.

Задачей настоящего изобретения является создание такого устройства, которое бы увеличивало скорость спортсмена и снимало нагрузку на ноги.

Техническим результатом, на достижение которого направлено заявленное изобретение, является уменьшение силы трения в воде за счет более выгодного расположения голеностопа спортсмена.

Поставленная задача решается, а заявленный технический результат достигается тем, что приспособление для плавания содержит опорную базу с первой опорной поверхностью, второй опорной поверхностью и с по меньшей мере одной фиксирующей поверхностью, причем каждая из опорных поверхностей выполнена с возможностью размещения на ней голеностопа человека так, чтобы приспособление для плавания составляло единую линию с осевой линией тела человека.

Решение поставленной задачи, а также достижение поставленного технического результата возможны в частных вариантах исполнения заявленного приспособления для плавания.

Так, например, приспособление для плавания может быть выполнено таким образом, что каждая из опорных поверхностей, опорная база и фиксирующая поверхность сформированы в виде единого корпуса.

Также в приспособлении для плавания единый корпус может иметь прорезь, причем прорезь единого корпуса может быть расположена между первой опорной поверхностью и фиксирующей поверхностью.

Прорезь единого корпуса может быть выполнена с регулируемой шириной, при этом ширина может регулироваться с помощью винта. Специалисту данной области техники будет понятно, что место нахождения головки винта не играет принципиальной роли в заявленном изобретении, а также очевидно и то, что регулировка прорези способствует лучшему фиксированию устройства между ступнями.

Первая опорная поверхность и фиксирующая поверхность могут быть расположены преимущественно параллельно друг другу, причем является предпочтительным, если фиксирующая поверхность смещена в сторону второй опорной поверхности.

Первая опорная поверхность и вторая опорная поверхность могут лежать, по существу, в одной плоскости.

Приспособление для плавания может быть выполнено из прочного и легкого материала, причем под прочным материалом может подразумеваться как пенопласт, так и любой другой, схожий по массе и прочностным характеристикам с пенопластом материал, например, этиленвинилацетат (ЭВА).

Заявленное приспособление для плавания и перечисленные выше варианты его осуществления позволяют пловцу занимать правильное положение тела в воде, а именно, правильное положение голеностопа и ступни. По своей физиологии ступня пытается занять перпендикулярное положение относительно ноги, из-за чего возникает дополнительное сопротивление движению в воде. Заявленное приспособление для плавания позволяет правильно сориентировать стопу по потоку, что уменьшает сопротивление в воде и, соответственно, позволяет пловцу тратить меньше сил в процессе плавания.

Далее изобретение более подробно поясняется со ссылкой на фигуры, где

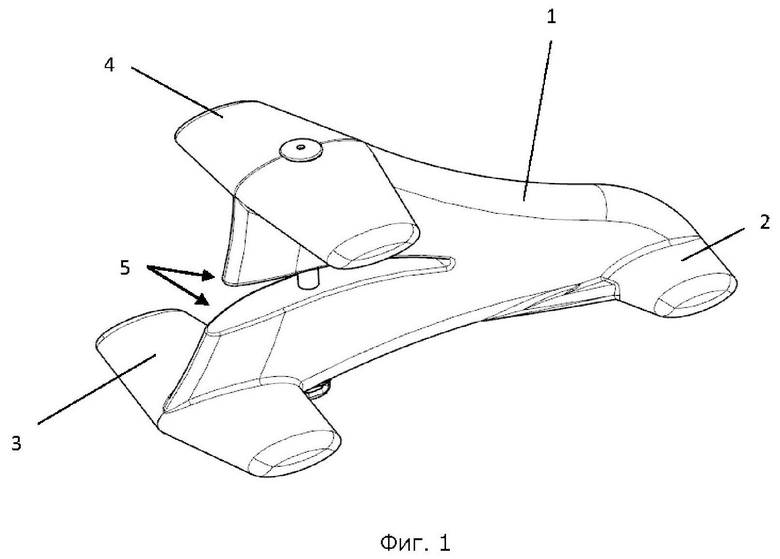

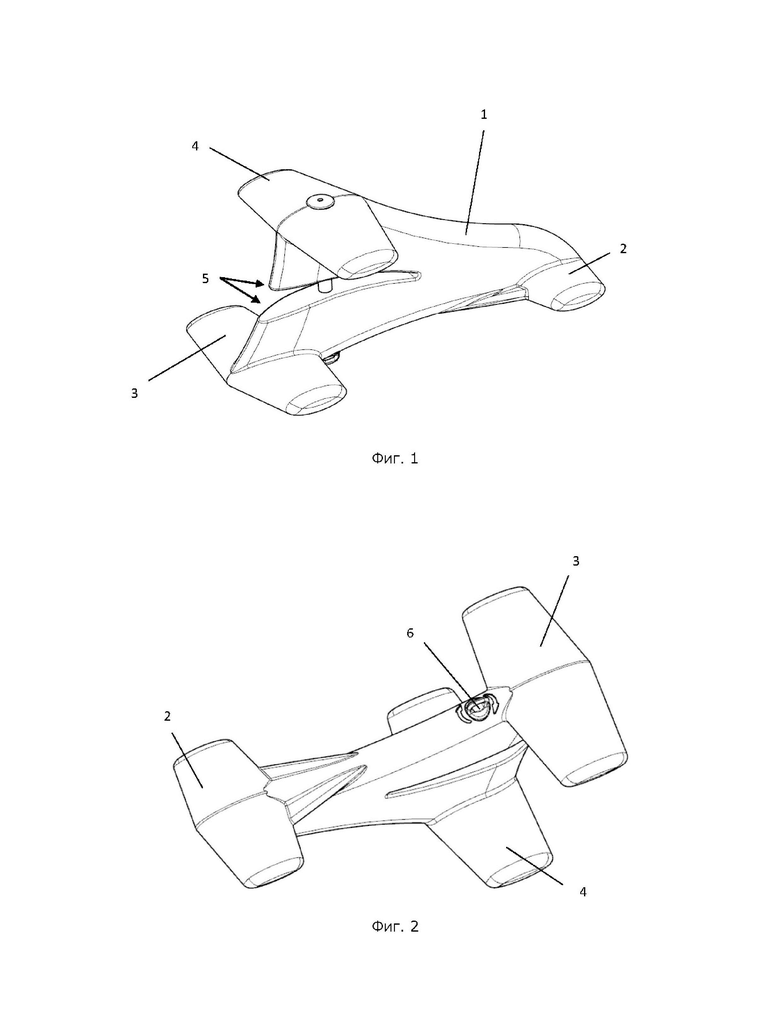

на фиг. 1 изображен вид спереди,

на фиг. 2 изображен вид снизу,

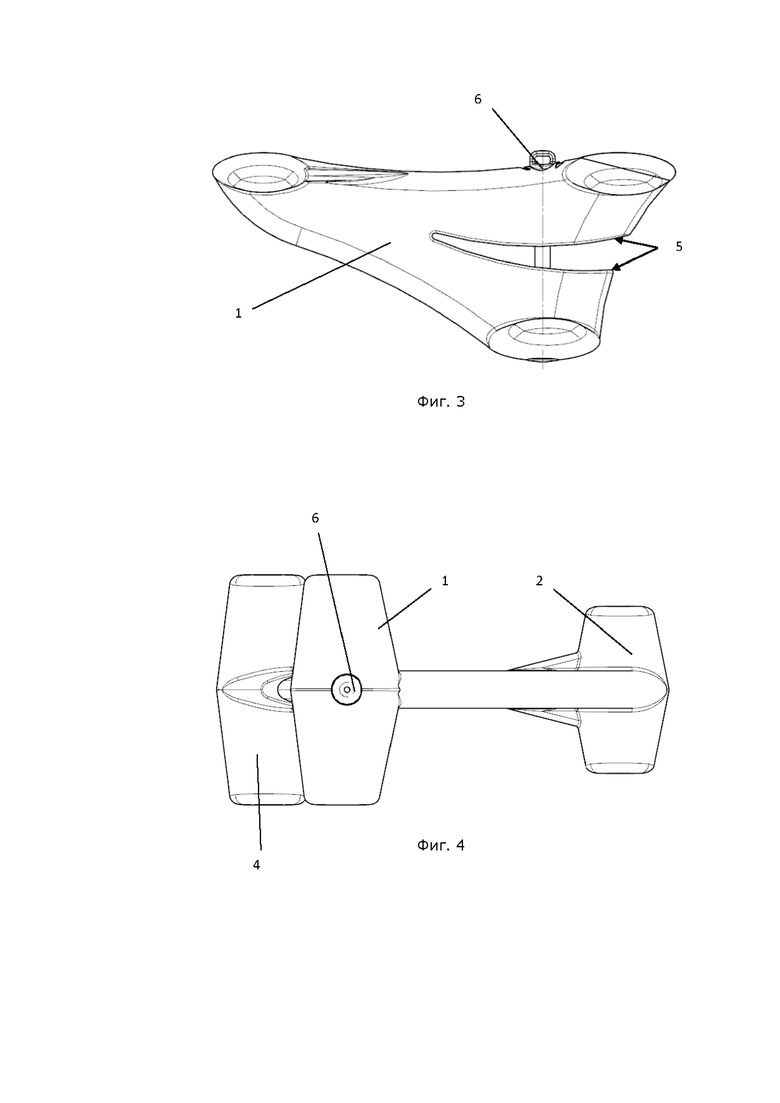

на фиг. 3 изображена фронтальная проекция перевернутого вида,

на фиг. 4 изображен вид сверху.

Сразу следует отметить, что представленные на фигурах изображения вариантов приспособления для плавания приведены для общего понимания настоящего изобретения и могут в большей или меньшей степени отличаться от используемых в действительности, однако для целей пояснения настоящего изобретения далее будет рассмотрены преимущественно представленные варианты приспособления для плавания.

Заявленное приспособление для плавания содержит опорную базу 1, выполненную облегченной, например, из пенопласта. Благодаря использованию облегченного материала подготовленные и неподготовленные спортсмены имеют возможность увеличить скорость и длительность заплывов без дополнительной нагрузки на ноги.

От опорной базы 1 отходят первая опорная поверхность 2 и вторая опорная поверхность 3, причем продольные оси первой опорной поверхности 2 и второй опорной поверхности 3 перпендикулярны плоскости опорной базы 1, и первая опорная поверхность 2 и вторая опорная поверхность 3 лежат, по существу, в одной плоскости либо в близких друг другу плоскостях. При этом стоит учесть, что расположение первой опорной поверхности 2 и второй опорной поверхности 3 относительно плоскости опорной базы 1 является симметричным, а также удаленным друг от друга, так что первая опорная поверхность 2 и вторая опорная поверхность 3 размещены на противоположных друг другу конечных участках опорной базы 1. Симметричное расположение первой опорной поверхности 2 и второй опорной поверхности 3 относительно плоскости опорной базы 1 является обязательным условием для соблюдения возможности обеспечения положительной плавучести, а также для исключения возможности перекоса приспособления для плавания и, как следствие, самого пловца.

Также от опорной базы 1 отходит по крайней мере одна фиксирующая поверхность 4, которая, по существу, похожа на первую опорную поверхность 2 и вторую опорную поверхность 3, но лежит в другой плоскости по отношению к ним. При этом первая опорная поверхность 2, вторая опорная поверхность 3 и по крайней мере одна фиксирующая поверхность 4 расположены преимущественно параллельно друг другу, причем по крайней мере одна фиксирующая поверхность 4 может быть смещена в сторону второй опорной поверхности 3.

Вторая опорная поверхность 2 в месте соединения с опорной базой 1 может иметь ребра жесткости, которые выполняют роль стабилизатора всего приспособления для плавания, тем самым увеличивая скорость движения пловца.

Опорная база 1 может содержать прорезь, которая обеспечивает возможность использования приспособления для плавания разными категориями лиц с разными длинами конечностей. Специалисту данной области техники будет понятно, что прорезь 5 выполнена соразмерно всему приспособлению для плавания согласно фиг. 3. Также следует отметить, что прорезь 5 не может занимать в процентном соотношении большую часть относительно поверхности всего приспособления.

Дополнительно приспособление для плавания может содержать винт 6, проходящий по существу в плоскости опорной базы 1. Например, как показано на фигурах, винт 6 проходит через опорную базу 1 насквозь и фиксирующую поверхность 4.

Винт 6 предназначен для регулирования ширины прорези 5. Винт 6 может быть выполнен из пластика, металла или иного материала, который бы обеспечивал его основное назначение -сквозное ввинчивание в опорную базу 1, в частном варианте исполнения заявленного приспособления -с прохождением через фиксирующую поверхность 4. При этом винт 6 должен надежно фиксироваться в отверстии, не создавая помех пловцу, не вывинчиваясь под действием силы трения воды. Винт 6 может быть выполнен и полым с целью заполнения его водой для дальнейшего утяжеления приспособления для плавания.

Каждая из опорных поверхностей 2, 3, 4 выполнена с возможностью размещения на ней голеностопа человека так, чтобы приспособление для плавания составляло единую линию с осевой линией тела человека. Подробнее о том, как работает приспособление для плавания, будет описано ниже.

Стоит отметить, что для улучшения плавательной способности пловца дополнительно могут применяться утяжелители. Например, винт 6, который регулирует ширину прорези 5, может быть выполнен полым и по мере необходимости заполняться водой. В корпусе изделия могут быть выполнены отверстия для расположения в них утяжелителей. Необходимость применения утяжелителей в приспособлении для плавания будет решаться на месте, поскольку на это влияют следующие факторы: плотность воды, масса тела пользователя, физические навыки использования приспособления для плавания. Специалисту в данной области техники будет очевидно, что, например, ребенку для использования приспособления для плавания в морской воде может быть необходим утяжелитель, но при использовании этим же ребенком приспособления для плавания в пресной воде утяжелители могут и не понадобиться. Для того, чтобы приспособление было универсальным, как и задумано первоначально, необходимость применения утяжелителей решается на месте пользователем.

Далее описывается пример использования приспособления для плавания.

Человек, ребенок или взрослый, умеющий плавать и желающий достичь большей скорости, а также повысить технику плавания как на открытой воде, будь то море или озеро, так и в бассейне, может применять приспособление для плавания следующим образом. Располагают приспособление для плавания в области голеностопа таким образом, чтобы щиколотка и пальцы спортсмена размещались на опорных поверхностях 2 и 3, а пятка и задняя часть щиколотки фиксировались по меньшей мере одной фиксирующей поверхностью 4 так, чтобы во время движения приспособление для плавания не выскальзывало и не препятствовало движению пловца. Специально разработанная прорезь 5 необходима для подбора оптимального расстояния между первой опорной поверхностью 2 и фиксирующей поверхностью 4. Подбор оптимального расстояния обеспечивается путем подкручивания винта 6, который может либо затягивать, тем самым уменьшая расстояние между первой опорной поверхностью 2 и фиксирующей поверхностью 4, либо увеличивать указанное расстояние при развенчивании винта 6. Специалисту в данной области техники будет очевидно, что, например, для ребенка и для взрослого человека будет необходима разная ширина прорези 5, также как и для женщины и мужчины. Также следует брать во внимание и плотность воды, на которой будет происходить заплыв. Плотность воды будет непосредственно влиять как на необходимость уменьшения или, наоборот, увеличения прорези, так и на необходимость добавления утяжелителей. Как было описано выше, эта опция является дополнительной и может обеспечиваться как заменой винта 6 на полый винт из, например, пластика, так и добавлением грузиков.

Таким образом, настоящее изобретение способствует созданию такого устройства, которое бы увеличивало скорость спортсмена и снимало нагрузку на ноги при использовании его на открытой и закрытой воде, а также любой категории пользователей.

Изобретение относится к принадлежностям для облегчения плавания. Приспособление для плавания содержит опорную базу 1 с первой опорной поверхностью 2, второй опорной поверхностью 3 и с по меньшей мере одной фиксирующей поверхностью 4, причем каждая из опорных поверхностей выполнена с возможностью размещения на ней голеностопа человека так, чтобы приспособление для плавания составляло единую линию с осевой линией тела человека. Техническим результатом является уменьшение силы трения в воде за счет возможности занимать правильное положение голеностопа и ступни пользователя. 4 з.п. ф-лы, 4 ил.

1. Приспособление для плавания, содержащее опорную базу с первой опорной поверхностью, второй опорной поверхностью и по меньшей мере одной фиксирующей поверхностью, при этом первая опорная поверхность и вторая опорная поверхность лежат в одной плоскости и выполнены с возможностью размещения на ней голеностопа человека так, чтобы приспособление для плавания составляло единую линию с осевой линией тела человека.

2. Приспособление для плавания по п.1, в котором каждая из опорных поверхностей, опорная база и по меньшей мере одна фиксирующая поверхность выполнены в виде единого корпуса.

3. Приспособление для плавания по п.2, в котором единый корпус имеет прорезь, выполненную между первой опорной поверхностью и по меньшей мере одной фиксирующей поверхностью.

4. Приспособление для плавания по п.3, в котором прорезь выполнена с регулируемой шириной, которая регулируется с помощью винта.

5. Приспособление для плавания по п.1 или 2, в котором первая опорная поверхность и по меньшей мере одна фиксирующая поверхность расположены преимущественно параллельно друг другу, причем по меньшей мере одна фиксирующая поверхность смещена в сторону второй опорной поверхности.
