КРОНШТЕЙН С ФЕРРОМАГНИТНЫМ ЭЛЕМЕНТОМ ДЛЯ РАЗМЕЩАЕМОГО НА ВЕРТИКАЛЬНОЙ ПОВЕРХНОСТИ ИЗДЕЛИЯ Российский патент 2025 года по МПК A47G35/00

[1] ОБЛАСТЬ ТЕХНИКИ

[2] Предложенное изобретение относится к предметам домашнего обихода, более конкретно к кронштейнам для размещения на вертикальной поверхности изделия или устройства, и может быть использовано в быту.

[3] УРОВЕНЬ ТЕХНИКИ

[4] Известны различные кронштейны и держатели самых разных назначений, например, кронштейны для полок (см. https://www.ozon.ru/category/kronshteyn-dlya-polok/), кронштейны для телевизоров (https://www.ozon.ru/category/kronshteyny-dlya-televizorov-15529/), держатели для кашпо (https://www.ozon.ru/category/tsvety-i-rasteniya-14884), и тому подобные средства размещения изделий и устройств на вертикальной поверхности.

[5] Общим недостатком для известных из уровня техники средств является невозможность быстрого разъединения размещаемого на кронштейне изделия или устройства с кронштейном, например, для смены, обслуживания, замены элементов питания или восполнения емкости элементов питания.

[6] Таким образом, существует проблема быстрого разъединения изделия или устройства с кронштейном, на котором изделие или устройство размещены.

[7] Заявленное изобретение предложено впервые.

[8] РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[9] Технической проблемой, решаемой заявленным изобретением, является создание кронштейнов, и/или систем, и/или наборов, и/или изделий, и/или устройств, создаваемых впервые, не обладающих недостатками уровня техники, обеспечивающих быстрое разъединение кронштейна и изделия или устройства, которые на этом кронштейне размещены. Другой технической проблемой, решаемой заявленным изобретением, является расширение арсенала технических средств - кронштейнов для размещаемых на вертикальных поверхностях изделий и устройств.

[10] Техническим результатом, достигаемым при реализации заявленного изобретения, помимо реализации изобретением своего назначения, является устранение недостатков аналогов и таким образом обеспечение быстрого разъединения кронштейна и размещенного на нем изделия или устройства, с обеспечением привычной надежности размещения изделия или устройства на вертикальной поверхности. Другим техническим результатом является расширение арсенала технических средств - кронштейнов для изделий и устройств.

[11] Технический результат достигается за счет того, что обеспечивается кронштейн для размещаемого на вертикальной поверхности изделия или устройства, представляющий собой закрепляемый на вертикальной поверхности с образованием выступа элемент, выполненный с возможностью размещения выступа в выполненной с обращенной к вертикальной поверхности стороне изделия или устройства выемке; причем выступ содержит, по меньшей мере, один ферромагнитный элемент, а в выемке размещен встречный магнитный элемент таким образом, чтобы при размещении выступа в выемке контактировать с ферромагнитным элементом с образованием магнитного соединения; причем выемка выполнена таким образом, чтобы обеспечивать сдвиг ферромагнитного элемента относительно магнитного элемента.

[12] КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[13] Иллюстративные варианты осуществления настоящего изобретения описываются далее подробно со ссылкой на прилагаемые чертежи, которые включены в данный документ посредством ссылки, и на которых:

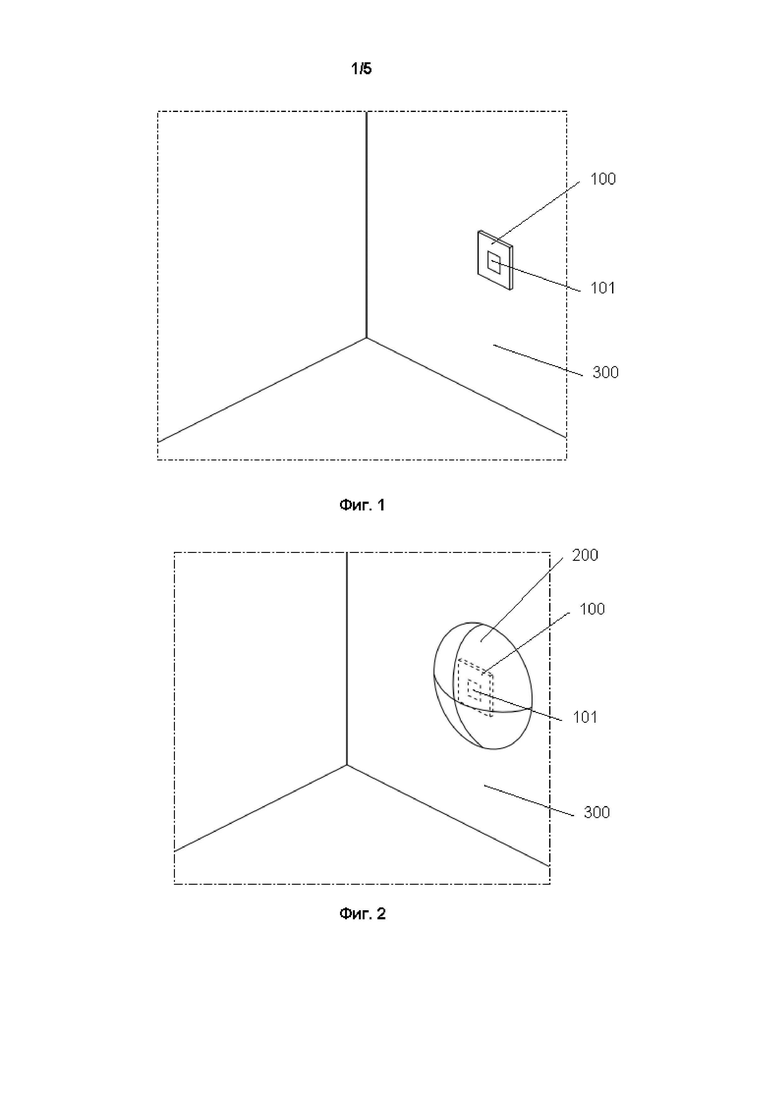

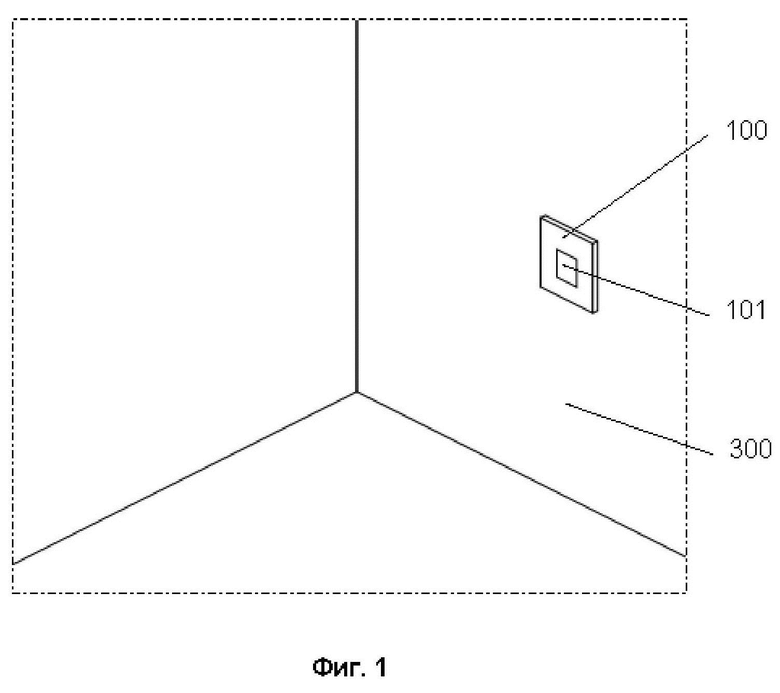

[14] На фиг. 1, в качестве примера, но не ограничения, изображен один примерный вариант реализации заявленного кронштейна 100.

[15] На фиг. 2, в качестве примера, но не ограничения, изображен один примерный вариант изделия 200, соединенного с кронштейном 100.

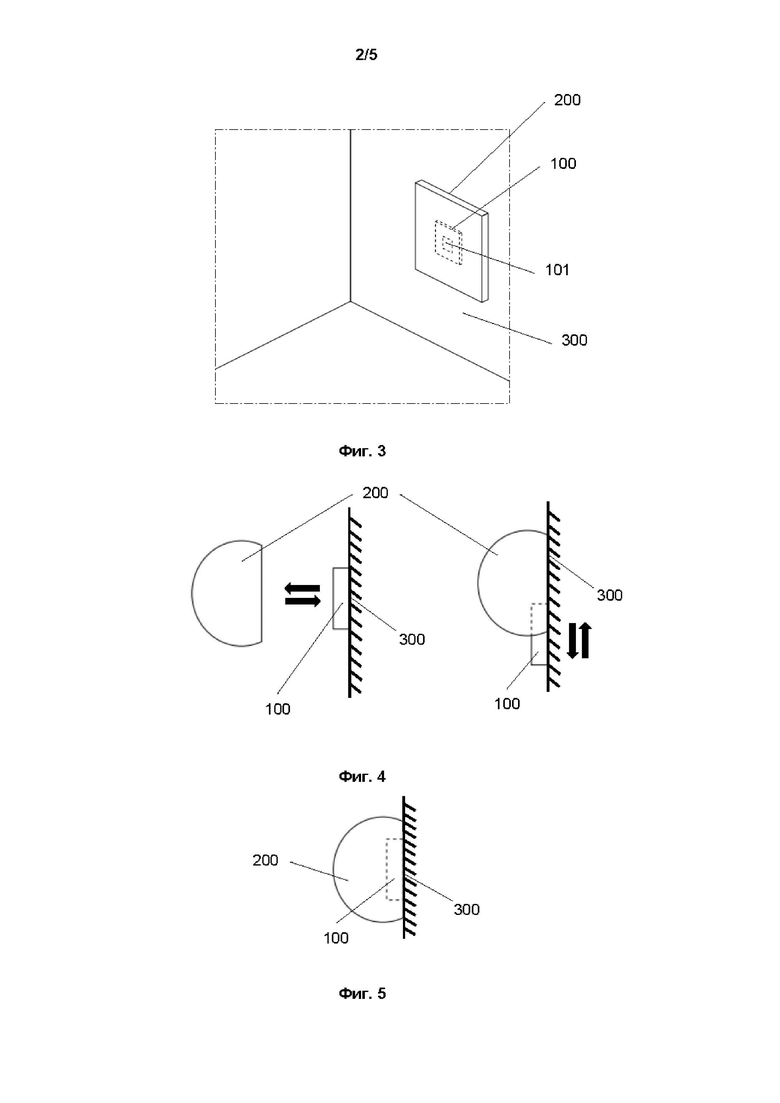

[16] На фиг. 3, в качестве примера, но не ограничения, изображен другой примерный вариант изделия 200, соединенного с кронштейном 100.

[17] На фиг. 4, в качестве примера, но не ограничения, примерно изображены варианты соединения кронштейна 100 и изделия 200.

[18] На фиг. 5, в качестве примера, но не ограничения, примерно изображено, каким образом кронштейн 100 размещается в выемке 202 изделия 200.

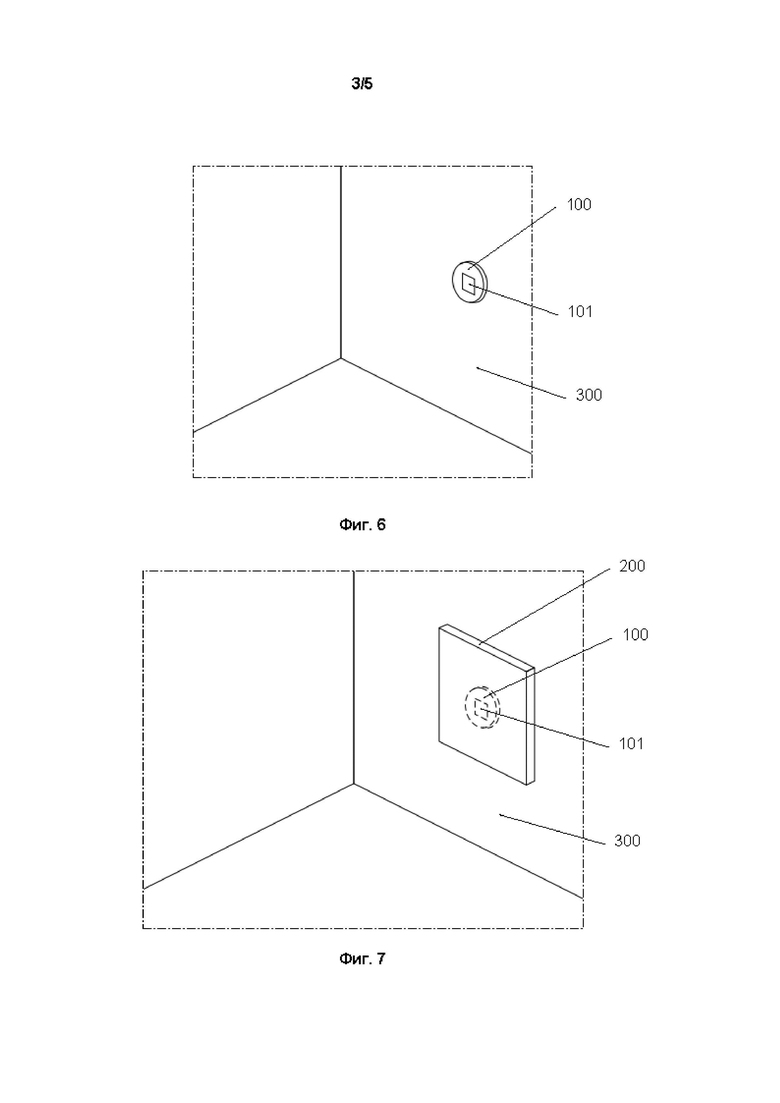

[19] На фиг. 6, в качестве примера, но не ограничения, изображен другой примерный вариант реализации заявленного кронштейна 100.

[20] На фиг. 7, в качестве примера, но не ограничения, изображен один примерный вариант изделия 200, соединенного с кронштейном 100 по второму варианту реализации.

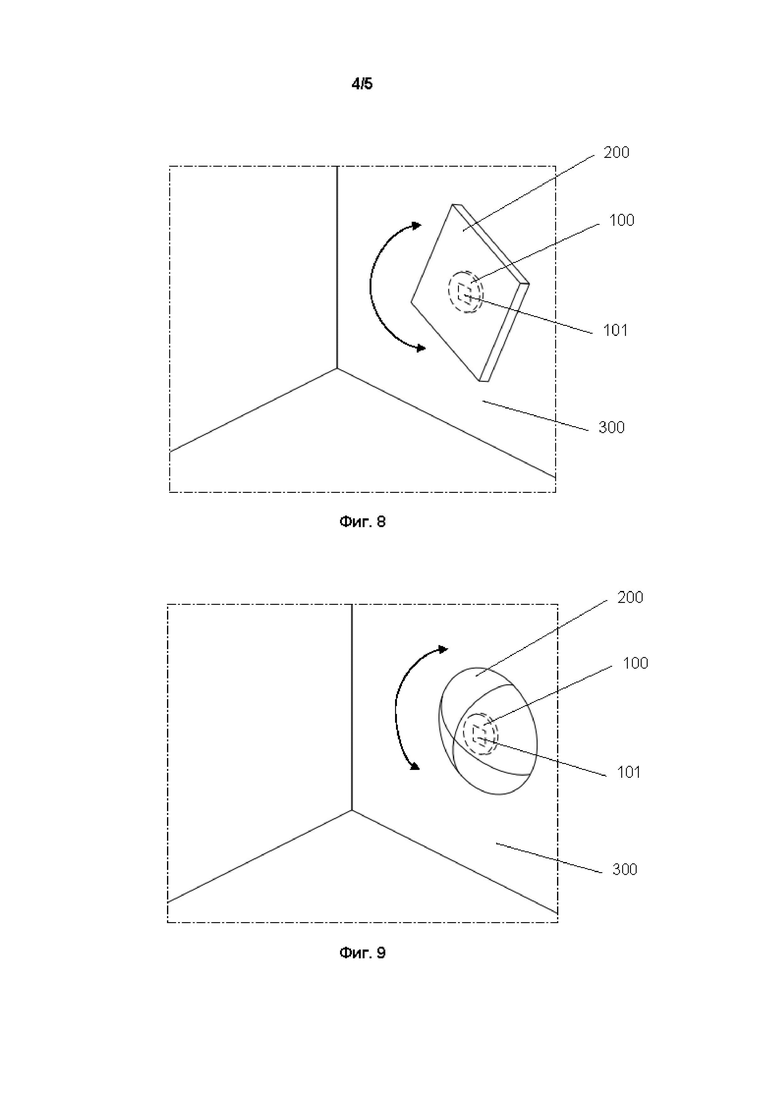

[21] На фиг. 8, в качестве примера, но не ограничения, изображен примерный вариант осуществления сдвига ферромагнитного элемента 201 (на этом чертеже не показан) относительно магнитного элемента 101 в одном варианте изделия 200 при использовании кронштейна 100 по второму варианту реализации.

[22] На фиг. 9, в качестве примера, но не ограничения, изображен примерный вариант осуществления сдвига ферромагнитного элемента 201 (на этом чертеже не показан) относительно магнитного элемента 101 в другом варианте изделия 200 при использовании кронштейна 100 по второму варианту реализации.

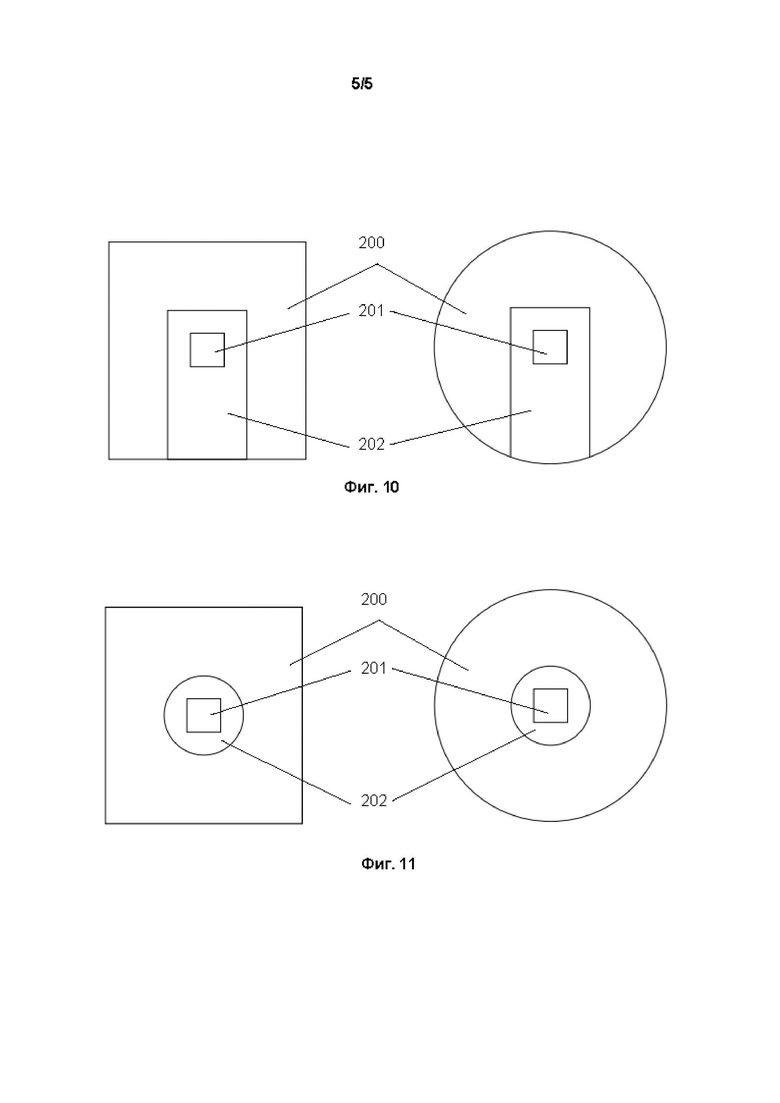

[23] На фиг. 10, в качестве примера, но не ограничения изображен вид сзади для двух примерных вариантов реализации изделия 200, предназначенных для использования с кронштейном 100 по первому варианту осуществления.

[24] На фиг. 11, в качестве примера, но не ограничения изображен вид сзади для двух примерных вариантов реализации изделия 200, предназначенных для использования с кронштейном 100 по другому варианту осуществления.

[25] ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[26] В предпочтительном варианте осуществления настоящего изобретения обеспечивается кронштейн для размещаемого на вертикальной поверхности изделия, представляющий собой закрепляемый на вертикальной поверхности с образованием выступа элемент, выполненный с возможностью размещения выступа в выполненной с обращенной к вертикальной поверхности стороне изделия выемке; причем выступ содержит, по меньшей мере, один магнитный элемент, а в выемке размещен встречный ферромагнитный элемент таким образом, чтобы при размещении выступа в выемке контактировать с магнитным элементом с образованием магнитного соединения; причем выемка выполнена таким образом, чтобы обеспечивать сдвиг магнитного элемента относительно ферромагнитного элемента.

[27] В частном варианте осуществления настоящего изобретения обеспечивается упомянутый кронштейн, характеризующийся тем, что изделие представляет собой когтеточку для животных.

[28] В частном варианте осуществления настоящего изобретения обеспечивается упомянутый кронштейн, характеризующийся тем, что изделие представляет собой элемент декора.

[29] В частном варианте осуществления настоящего изобретения обеспечивается упомянутый кронштейн, характеризующийся тем, что изделие представляет собой раму для фотографий, живописи или печатной продукции.

[30] В частном варианте осуществления настоящего изобретения обеспечивается упомянутый кронштейн, характеризующийся тем, что изделие представляет собой цветочный горшок.

[31] В частном варианте осуществления настоящего изобретения обеспечивается упомянутый кронштейн, характеризующийся тем, что изделие представляет собой настенную игру.

[32] В частном варианте осуществления настоящего изобретения обеспечивается упомянутый кронштейн, характеризующийся тем, что выступ и выемка выполнены такими, чтобы обеспечивался сдвиг в горизонтальном или вертикальном направлении, или чтобы обеспечивался сдвиг путем поворота изделия вокруг центральной перпендикулярной вертикальной поверхности оси выемки.

[33] Далее приводятся варианты осуществления настоящего изобретения, раскрывающие примеры его реализации в частных исполнениях. Тем не менее, само описание не предназначено для ограничения объема прав, предоставляемых данным патентом. Скорее, следует исходить из того, что заявленное изобретение также может быть осуществлено другими способами таким образом, что будет включать в себя отличающиеся элементы и условия или комбинации элементов и условий, аналогичных элементам и условиям, описанным в данном документе, в сочетании с другими существующими и будущими технологиями.

[34] На фиг. 1, в качестве примера, но не ограничения, изображен один примерный вариант реализации заявленного кронштейна 100. Предпочтительно, не ограничиваясь, в одном варианте исполнения заявленный кронштейн 100 представляет собой параллелепипед, одной стороной обращенный к вертикальной поверхности 300, такой как, например, не ограничиваясь, стена помещения или здания, столб и тому подобное, при этом поверхность 300 содержит достаточно пространства для надежного размещения кронштейна 100 на поверхности 300. При этом, например, не ограничиваясь, кронштейн 100 может быть закреплен на поверхности 300 любым известным или ставшим известным в будущем пригодным способом, обеспечивающим достаточно надежное соединение кронштейна 100 с поверхностью 300, таким как, например, не ограничиваясь, резьбовым соединением, таким, как, например, не ограничиваясь, анкерное, и/или резьбовое, и/или винтовое соединение, а также, не ограничиваясь, склейкой, сваркой и тому подобным. Кроме того, например, не ограничиваясь, когда поверхность 300 выполнена из ферромагнетика или содержит ферромагнитную область, кронштейн 100 с обратной стороны может быть снабжен дополнительным магнитным элементом (на чертеже не показан) для надежного соединения с ферромагнитной поверхностью 300 или ее ферромагнитной частью. Например, не ограничиваясь, в качестве ферромагнитной области на поверхности 300 может быть закреплен участок мягкого железа (магнитных обоев) и тому подобное. При этом, не ограничиваясь, для закрепления кронштейна 100 на поверхности 300 посредством анкерного или резьбового соединения, кронштейн 300 может быть снабжен соответствующими отверстиями через которые осуществляется крепление кронштейна 100 к поверхности посредством винта, в том числе, самонарезающего винта. В случае со сварным соединением кронштейн 100, например, не ограничиваясь, выполнен металлическим, или, по меньшей мере, содержит металлическое основание (на чертеже не показано) достаточной толщины, пригодное для образования сварного соединения с металлической поверхностью 300 или металлическим участком поверхности 300. В случае склейки, например, не ограничиваясь, кронштейн 100 имеет с обратной стороны клейкое основание (на чертеже не показано), например, не ограничиваясь, в виде двусторонней клейкой ленты, а поверхность 300 при этом выбрана такой, чтобы обеспечивалась достаточная адгезия клеевой основы клейкой ленты к поверхности 300; кроме того, не ограничиваясь, кронштейн 100 может быть выполнен из материала или иметь основание (на чертеже не показано), адгезия к используемому для склейки клею которого примерно соответствует адгезии этого же клея к поверхности 300. Таким образом, не ограничиваясь, закрепление кронштейна 100 на поверхности 300 может быть осуществлено любым пригодным известным или ставшим известным в будущем способом, которые, соответственно, более подробно далее не описываются. При этом главным образом следует исходить из того, что кронштейн 100 при закреплении на поверхности 300 обязательно образует выступ. При этом, не ограничиваясь, выступ может быть образован, как непосредственно корпусом кронштейна 100, так и какой-либо выступающей из корпуса частью (на чертеже не показано). При этом, предпочтительно, не ограничиваясь, кронштейн 100 содержит, и таким образом, образованный выступ содержит, по меньшей мере, один магнитный элемент 101, являющимся основным магнитным элементом кронштейна 100. Предпочтительно, не ограничиваясь, магнитный элемент 101 не занимает всю поверхность образованного выступа, а размещен таким образом, чтобы обеспечивалось надежное магнитное соединение со встречным ферромагнитным элементом 201 в выемке 202 изделия 200, которые будут описаны далее подробно, но при этом обеспечивалась возможность сдвига ферромагнитного элемента 201 относительно магнитного элемента 101, чтобы обеспечить их быстрое и удобное разъединение; при этом не ограничиваясь, главным образом это обусловлено тем, что сила магнитного соединения на разрыв гораздо выше, чем на сдвиг, что особенно актуально при использовании в качестве магнитного элемента 101 мощного магнита, такого, как, например, не ограничиваясь, неодимовый магнит, что неизбежно потребует для разъединения обеспечение сдвига.

[35] На фиг. 2, в качестве примера, но не ограничения, изображен один примерный вариант изделия 200, соединенного с кронштейном 100. Предпочтительно, не ограничиваясь, такое изделие 200 является преимущественно любой пригодной формы или размера, выбор которых обусловлен главным образом обеспечиваемой силой и надежностью магнитного соединения, а также силой и надежностью соединения кронштейна 100 с поверхностью 300. При этом, не ограничиваясь, в таком варианте исполнения изделие 200 не является преимущественно плоским, то есть, по меньшей мере, толщина выступающей части которого над образуемым кронштейном 100 выступом от поверхности 300, по меньшей мере, в два раза превышает толщину такого образованного выступа. При этом, не ограничиваясь, форма такого изделия 200 главным образом обуславливается его назначением.

[36] На фиг. 3, в качестве примера, но не ограничения, изображен другой примерный вариант изделия 200, соединенного с кронштейном 100. Предпочтительно, не ограничиваясь, в таком другом варианте исполнения изделие 200 является преимущественно плоским, то есть, по меньшей мере, толщина выступающей части которого над образуемым кронштейном 100 выступом от поверхности 300 не превышает толщину такого образованного выступа более, чем в два раза. При этом, не ограничиваясь, форма такого изделия 200 также главным образом обуславливается его назначением.

[37] На фиг. 4, в качестве примера, но не ограничения, примерно изображены варианты соединения кронштейна 100 и изделия 200 . Как будет показано далее, изделие 200 может содержать выемку 202, в которой обеспечивается размещение образуемого кронштейном 100 выступа. При этом, не ограничиваясь, главным образом возможно обеспечить два варианта соединения. В первом варианте, не ограничиваясь, как показано в левой части фиг. 4, обеспечивается надевание изделия 200 выемкой 202 в горизонтальном направлении по направлению к поверхности 300 на образованный кронштейном 100 выступ; при этом выемка 202 в изделии 200, соответственно, выполнена таким образом, что имеет все стенки и не допускает смещение изделия 200 относительно кронштейна 100 в любом направлении. Соответственно, не ограничиваясь, для разъединения изделия 200 и кронштейна 100 следует, по меньшей мере, повернуть изделие 200 по перпендикулярной к поверхности 300 оси, как это будет показано далее, за счет чего будет осуществлен упомянутый сдвиг. Во втором варианте, не ограничиваясь, как показано в правой части фиг. 4, обеспечивается надевание изделия 200 выемкой 202 в горизонтальном или вертикальном направлении параллельно поверхности 300 на образованный кронштейном 100 выступ; при этом выемка 202 в изделии 200, соответственно, выполнена таким образом, что не имеет одной из стенок и допускает смещение изделия 200 относительно кронштейна 100 в направлении отсутствующей стенки. Соответственно, не ограничиваясь, для разъединения изделия 200 и кронштейна 100 следует, по меньшей мере, сдвинуть изделие 200 в направлении, противоположном отсутствующей стенке, то есть, если стенка выемки 202 отсутствует снизу, то следует сдвинуть изделие 200 вверх, и тому подобное, за счет чего будет осуществлен упомянутый сдвиг. На фиг. 5, в качестве примера, но не ограничения, примерно изображено, каким образом кронштейн 100 размещается в выемке 202 изделия 200 . При этом, не ограничиваясь, хотя на чертеже не показано, но специалисту в данной области техники, обладающему обычными знаниями, на которого рассчитано настоящее изобретение, должно быть очевидно, что не обязательно задняя стенка изделия 200, как таковая, должна содержать выемку 202, а в изделии 200 может быть образовано основание, которое будет содержать пригодную выемку 202.

[38] При этом специалисту в данной области техники, обладающему обычными знаниями, на которого рассчитано настоящее изобретение, должно быть очевидно, что когда выемка 202 по форме и размеру повторяет кронштейн форму и размер кронштейна 100 и при этом кронштейн 100 имеет углы, то сдвиг путем вращения будет затруднен или вовсе невозможен. На фиг. 6, в качестве примера, но не ограничения, изображен другой примерный вариант реализации заявленного кронштейна 100. В отличие от рассмотренного ранее со ссылкой на фиг. 1, вариант кронштейна 100 со ссылкой на фиг. 6, по меньшей мере, не выполнен в виде прямоугольника, как это было показано со ссылкой на фиг. 1. Такой кронштейн 100 по фиг. 6 соединяется с изделием 200 таким же образом, как было показано со ссылкой на фиг. 5 (левая часть), и по своему функционалу отличается лишь тем, что по форме и размеру выбран таким, чтобы обеспечивалась возможность вращения выемки 202 вокруг образованного кронштейном 100 выступа. При этом, не ограничиваясь, такой кронштейн 100 может быть дополнительно снабжен средством позиционирования, например, маломерной выемкой в поверхности кронштейна 100, в которую попадает встречный маломерный выступ, выполненный на соприкасающейся с поверхностью кронштейна 100 поверхности выемки 202 (на чертеже не показано); такое средство позиционирования может использоваться для точного размещения изделия 200 относительно поверхности 300. На фиг. 7, в качестве примера, но не ограничения, изображен один примерный вариант преимущественно плоского изделия 200 , соединенного с кронштейном 100 по фиг. 6. На фиг. 8, в качестве примера, но не ограничения, изображен примерный вариант осуществления сдвига металлического элемента 201 (на этом чертеже не показан) относительно магнитного элемента 101 в варианте изделия 200 со ссылкой на фиг. 7 при использовании кронштейна 100 по фиг. 6. На фиг. 9, в качестве примера, но не ограничения, изображен примерный вариант осуществления сдвига ферромагнитного элемента 201 (на этом чертеже не показан) относительно магнитного элемента 101 в другом варианте изделия 200 при использовании кронштейна 100 по фиг. 6.

[39] На фиг. 10, в качестве примера, но не ограничения изображен вид сзади для двух примерных вариантов реализации изделия 200, предназначенных для использования с кронштейном 100 по фиг. 1. При этом, не ограничиваясь, как было указано ранее, форма изделия 200 не является существенной, так как ее выбор может быть обусловлен назначением изделия, но при этом задняя часть изделия 200 или задняя часть основания изделия 200 содержит выемку 202 в которой размещен ферромагнитный элемент 201, являющийся встречным для магнитного элемента 101. Такая выемка 202, хотя разрез не показан на чертеже, очевидно, не имеет одной из стенок и таким образом обеспечивает, по меньшей мере, возможность сдвига ферромагнитного элемента 201 относительно магнитного элемента 101 в горизонтальном или вертикальном направлении параллельно поверхности 300; при этом специалисту в данной области техники, обладающему обычными знаниями, на которого рассчитано настоящее изобретение, должно быть очевидно, что в случае, если размер кронштейна 100 это допускает, то может быть обеспечен сдвиг и посредством вращения выемки 202 вокруг образованного кронштейном 100 выступа; при этом специалисту в данной области техники, обладающему обычными знаниями, на которого рассчитано настоящее изобретение, должно быть очевидно, что изделие 200 может быть размещено на двух и более кронштейнах 100, что может быть обусловлено размером изделия 200 , и при этом следует исходить из того, что такие кронштейны 100 должны быть размещены на поверхности 300 соосно таким образом, чтобы обеспечивался одновременный сдвиг всех ферромагнитных элементов 201 относительно всех соответствующих магнитных элементов 101. На фиг. 11, в качестве примера, но не ограничения изображен вид сзади для двух примерных вариантов реализации изделия 200 , предназначенных для использования с кронштейном 100 по варианту осуществления со ссылкой на фиг. 6. В отличие от сказанного со ссылкой на фиг. 10, выемки 202 в данном случае имеют все стенки и по существу выполнены круглыми или такой формы, чтобы обеспечивался сдвиг ферромагнитного элемента 201 относительно магнитного элемента 101 исключительно путем вращения выемки 202 вокруг образованного кронштейном 100 выступа.

[40] При этом специалисту в данной области техники, обладающему обычными знаниями, на которого рассчитано настоящее изобретение, должно быть очевидно, что магнитный элемент 101 и ферромагнитный элемент 201 могут быть поменяны местами, то есть, что изделие 200 будет содержать магнитный элемент 101, и, соответственно, кронштейн 100 будет содержать ферромагнитный элемент 201. Более того, не ограничиваясь, в изделии 200 или может быть выполнен собственный магнитный элемент, причем в кронштейне 100 остается магнитный элемент 101, причем такие магнитные элементы являются разноименными, что обеспечивает их притягивание друг к другу и может обеспечить более надежное соединение, чем соединение «магнит-ферромагнетик».

[41] Например, не ограничиваясь, изделие 200 представляет собой когтеточку 200 для животных. Наиболее типично, не ограничиваясь, когтеточка для кошек имеет основание с размещенным на нем полотном когтеточки, выполненным таким образом, чтобы постепенно изнашиваться из-за воздействия на него когтями животного, такого, как, например, кошка породы мейн-кун. Наиболее типично, полотно когтеточки снабжено медленно изнашивающимся материалом, таким, как, не ограничиваясь, джутовый канат, хлопковый канат, сизаль, ковролин, или картон. Общим недостатком существующих когтеточек является их невзаимозаменяемость, а также невозможность простой замены полотна когтеточки на новое, а также, как правило, необходимость крепить когтеточку к стене исключительно винтовым соединением с дюбелями. При этом, не ограничиваясь, следует исходить из того, что воздействие на полотно когтеточки 200 осуществляется, когда животное, потягиваясь, начинает точить когти, в направлении от поверхности, на которой закреплена когтеточка и вниз. Таким образом, требуется обеспечить надежное соединение с кронштейном 100 в том числе при попытке животного сместить когтеточку 200 вниз. Для этого, не ограничиваясь, выемка 202 когтеточки 200 имеет все стенки, либо не имеет только нижней или боковой стенки, что обусловлено необходимостью предотвратить сдвиг ферромагнитного элемента 201 относительно магнитного элемента 101. При этом при закреплении на кронштейне 100 при использовании подходящих магнитов и ферромагнетика, обеспечивается надежное соединение на отрыв полотна когтеточки 200 и кронштейна 101, а в случае износа материала полотна когтеточки 200 такая когтеточка легко может быть заменена на новую путем быстрого и простого разъединения. При этом форма когтеточки 200 может быть выбрана любой пригодной, как это было показано ранее; при этом, не ограничиваясь, когда когтеточка не является преимущественно плоской, как было показано ранее, то в таком случае тем не менее содержит основание с выемкой 202 в которой может быть размещен образуемый кронштейном 100 выступ.

[42] Таким образом, может быть обеспечен также набор, включающий, по меньшей мере, какой-либо упомянутый описанный ранее кронштейн 100 и, по меньшей мере, какое-либо упомянутое описанное ранее изделие 200. При этом предпочтительно, чтобы набор содержал один упомянутый описанный ранее кронштейн 100 и несколько сменных упомянутых описанных ранее изделий 200.

[43] Настоящее описание осуществления заявленного изобретения демонстрирует лишь частные варианты осуществления и не ограничивает иные варианты реализации заявленного изобретения, поскольку возможные иные альтернативные варианты осуществления заявленного изобретения, не выходящие за пределы объема информации, изложенной в настоящей заявке, должны быть очевидными для специалиста в данной области техники, имеющего обычную квалификацию, на которого рассчитано заявленное изобретение.

Предложенное изобретение относится к предметам домашнего обихода, более конкретно к кронштейнам для размещения на вертикальной поверхности изделия или устройства, и может быть использовано в быту. Предложен кронштейн с магнитным элементом для размещаемого на вертикальной поверхности изделия. Техническим результатом, достигаемым при реализации заявленного изобретения, помимо реализации изобретением своего назначения, является устранение недостатков аналогов и, таким образом, обеспечение быстрого разъединения кронштейна и размещенного на нем изделия или устройства с обеспечением привычной надежности размещения изделия или устройства на вертикальной поверхности. Другим техническим результатом является расширение арсенала технических средств - кронштейнов для изделий и устройств. 1 з.п. ф-лы, 11 ил.

1. Кронштейн для размещаемого на вертикальной поверхности изделия или устройства, представляющий собой закрепляемый на вертикальной поверхности с образованием выступа элемент, выполненный с возможностью размещения выступа в выполненной с обращенной к вертикальной поверхности стороне изделия или устройства выемке; причем выступ содержит, по меньшей мере, один ферромагнитный элемент, а в выемке размещен встречный магнитный элемент таким образом, чтобы при размещении выступа в выемке контактировать с ферромагнитным элементом с образованием магнитного соединения; причем выемка выполнена таким образом, чтобы обеспечивать сдвиг ферромагнитного элемента относительно магнитного элемента.

2. Кронштейн по п. 1, характеризующийся тем, что изделие представляет собой когтеточку для животных, содержащую основание с упомянутой выемкой и полотно когтеточки с изнашивающимся со временем под воздействием когтей животного материалом.
