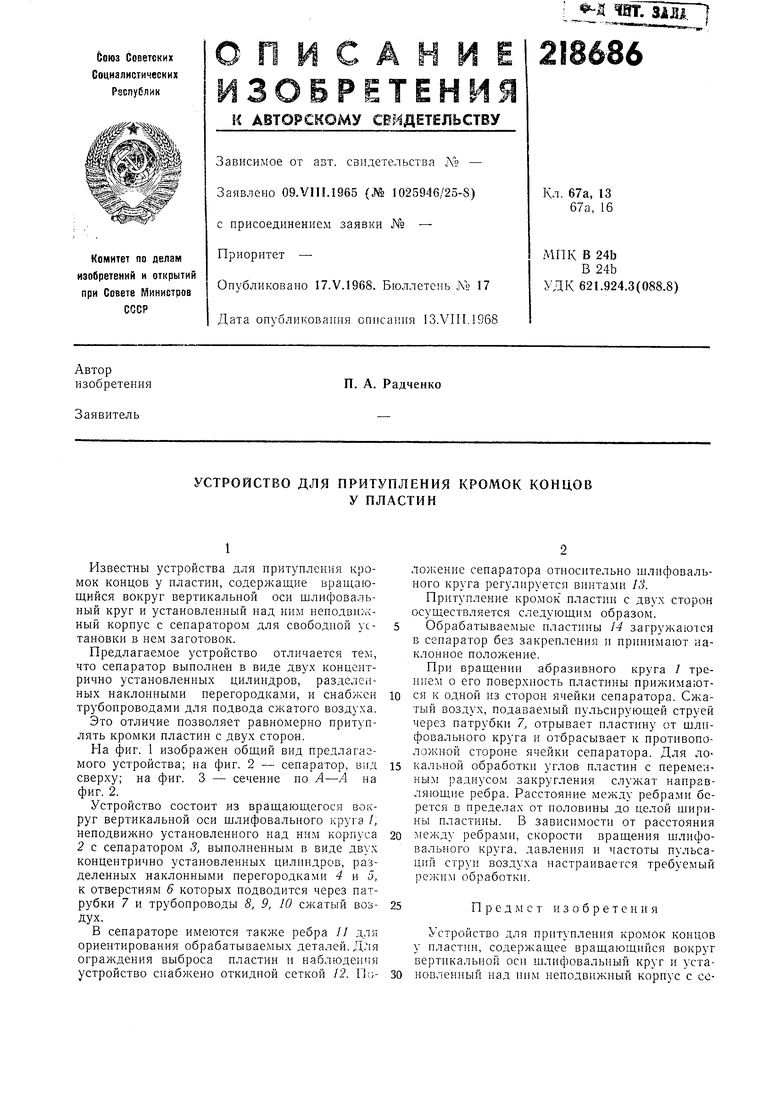

УСТРОЙСТВО ДЛЯ ПРИТУПЛЕНИЯ КРОМОК КОНЦОВУ ПЛАСТИН Советский патент 1968 года по МПК B24B9/02

Известны устройства для притупления кромок концов у пластин, содержащие вращающийся вокруг вертикальной оси шлифовальный круг и установленный над ним неиодвимный корпус с сепаратором для свободной установки в нем заготовок.

Предлагаемое устройство отличается тем, что сепаратор выполнен в виде двух концентрично установленных цилиндров, разделенных наклонными перегородками, и снабжен трубопроводами для подвода сжатого воздуха.

Это отличие позволяет равномерно притуплять кромки пластин с двух сторон.

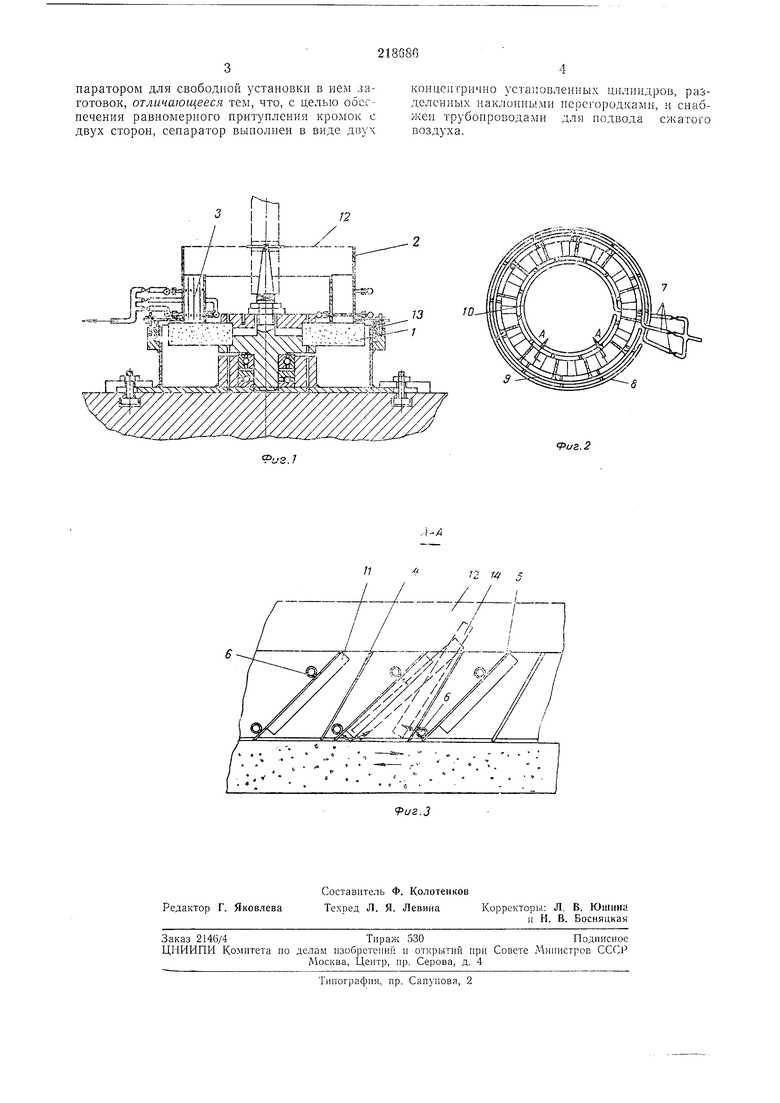

На фиг. 1 изображен общий вид предлагаемого устройства; на фиг. 2 - сепаратор, вид сверху; на фиг. 3 - сечение по А-А на фиг. 2.

Устройство состоит из вращающегося вокруг вертикальной оси шлифовального круга /, неподвижно установленного над ним корпуса 2 с сепаратором 3, выполненным в виде двух концентрично установленных цилиндров, разделенных наклонными перегородками 4 и 5, к отверстиям 6 которых подводится через патрубки 7 и трубопроводы 8, 9, 10 сжатый воздух.

В сепараторе имеются также ребра // для ориентирования обрабатываемых деталей. ДЛя ограждения выброса пластин и наблюдения устройство снабжено откидной сеткой 12. П;;ложение сепаратора относительно шлифовального круга регулируется винтами 13.

Притупление кромок пластин с двух сторон осуществляется следующим образом.

Обрабатываемые нластииы М загружаются в сепаратор без закрепления и принимают наклонное положение.

При вращении абразивного круга / трением о его поверхность пластины прижимаются к одной из сторон ячейки сепаратора. Сжатый воздух, подаваемый пульсирующей струей через патрубки 7, отрывает пластину от щлифовальиого круга и отбрасывает к противоположной стороне ячейки сепаратора. Для локальной обработки углов пластин с переменным радиусом закругления служат направvTяющиe ребра. Расстояние между ребра.ми берется в пределах от половины до целой ширины пластины. В зависимости от расстояния между ребрами, скорости вращения шлифовального круга, давления и частоты пульсаций струи воздуха настраивается требуемый режим обработки.

Предмет изобретения

Устройство для притупления кромок концов у пластин, содержащее вращающийся вокруг вертикальной оси шлифовальный круг и установленный над ним неподвижный корпус с сепаратором для свободной установки в нем заготовок, отличающееся тем, что, с целью обеспечения равномерного притупления кромок с двух сторон, сепаратор вынолнен в виде двух

коицеитрично установленных цилиндров, разделенных наклонными нерегородкам -, и снабжен трубопроводами для подвода сжатого воздуха.
