ЗАМОК ДЛЯ СОЕДИНЕНИЯ СОПРЯГАЕМЫХ ШТАНГ ДЛЯ ЧИСТКИ ДЫМОХОДОВ И ВЕНТИЛЯЦИИ Российский патент 2025 года по МПК F16L25/10

Описание патента на изобретение RU2836072C1

Изобретение относится к конструкциям или деталям трубных соединений, в частности к безмуфтовым соединениям двух составных частей, когда одна вставляется в другую, которые предназначены для удаления твердых остатков из дымоходов и вентиляции [F16L25/10, F23J3/00].

Из уровня техники известно СОЕДИНЕНИЕ ТРУБ [DE69521314T2, опубл. 15.11.2001], включающее внутреннюю трубку и внешнюю трубку при этом на конце каждой трубки, выполнены прорези, поверх трубок смонтирована зажимная лента.

Недостатком данного соединения труб является то, что зажимная лента может быть закреплена не над стыком сопрягаемых деталей, что при эксплуатации нарушит соединение, и как следствие, понизить надежность соединения.

Также из уровня техники известно УПЛОТНИТЕЛЬНОЕ СРЕДСТВО [EP0994287A1, опубл. 19.04.2000], включающее корпус из стенок разного диаметра, в котором средства уплотнения выполнены цилиндрическими, состоящими из двух или более одинаковых продольных элементов и торцевого фланца, образованного на одном конце корпуса, которые предназначены для размещения в кольцевом пространстве, корпус на своей внешней поверхности снабжен рядом кольцевых ребер, разнесенных в осевом направлении, а на его внутренней поверхности ряд периферийных ребер, разнесенных друг от друга в осевом направлении.

Недостатком данного уплотнительного средства является то, что соединение обеспечивается только за счет кольцевых ребер, являющиеся резьбой, при это никак не фиксируется при соединении сопрягаемых деталей, что может вызвать люфт соединения, и как следствие, понизить надежность соединения.

Наиболее близким по технической сущности является СОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО [RU2203446C2, опубл. 27.04.2003], содержащее охватывающую и охватываемую детали, на взаимообращенных поверхностях на которых выполнены согласованные кольцевые углубления, кольцо из материала с эффектом памяти формы (ЭПФ), установленное в кольцевом углублении охватываемой детали, выполненное с возможностью увеличения его диаметральных размеров, отличающееся тем, что кольцо из материала с ЭПФ выполнено разрезным, установлено стопорное разрезное упругое кольцо коаксиально снаружи кольца из материала с ЭПФ с начальным радиальным давлением на него, причем наружный диаметр стопорного разрезного упругого кольца меньше или равен диаметру наружной боковой поверхности охватываемой детали, на его наружной поверхности со стороны заднего по направлению сборки торца выполнена фаска, в кольцевом углублении охватывающей детали установлено дополнительное разрезное кольцо, выполненное из материала с ЭПФ с возможностью уменьшения его диаметральных размеров, с температурой восстановления формы более высокой и с жесткостью, большей, чем у кольца из материала с ЭПФ, размещенного в кольцевом углублении охватываемой детали, причем внутренний диаметр дополнительного разрезного кольца из материала с ЭПФ больше диаметра внутренней боковой поверхности охватывающей детали

Основной технической проблемой прототипа, является то, что фиксации соединения необходимо нагреть соединение, которое является неразъемным, а при неправильной установке кольца соединение сопрягаемых деталей зафиксировано не будет, и как следствие, понизить надежность соединения.

Задачей изобретения является устранение недостатков прототипа.

Технический результат изобретения заключается в повышении надежности соединения.

Технический результат достигается за счет того, что замок для соединения сопрягаемых штанг для чистки дымоходов и вентиляции, содержащий крепежную часть и ответную часть, толщина стенок крепежной части и ответной части составляет от 3 до 6 мм, на крепежной части выполнен шип длиной от 12 до 19 мм, шириной от 3 до 5 мм, высотой от 1,5 до 3 мм, на крепежной части смонтирована кнопка, соединенная с пружиной, на ответной части выполнено отверстие, выполненное с возможностью фиксации в нем кнопки крепежной части, соединенной с пружиной, и на ответной части выполнен паз, выполненный с возможностью фиксации в нем шипа крепежной части, отверстие выполнено с возможностью повторять форму кнопки.

В частности, на поверхности ответной части выполнены насечки.

В частности, шип выполнен с закругленными краями.

В частности, кнопка выполнена с закругленными краями.

В частности, на крепежной части и ответной части выполнены прямоугольные углубления.

В частности, на крепежной части и ответной части выполнены дугообразные углубления.

В частности, насечки выполнены сферической формы шириной от 2 до 3 мм, расстояние между которыми от 2 до 3 мм.

Краткое описание чертежей.

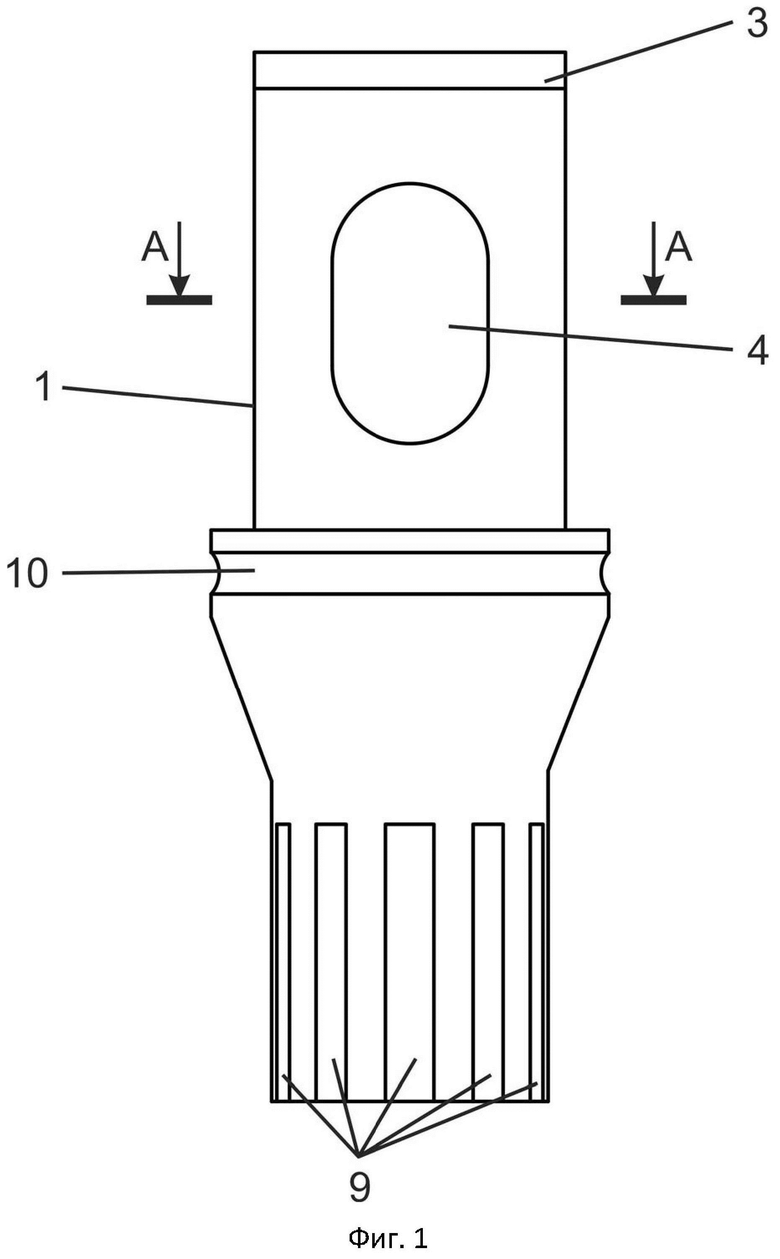

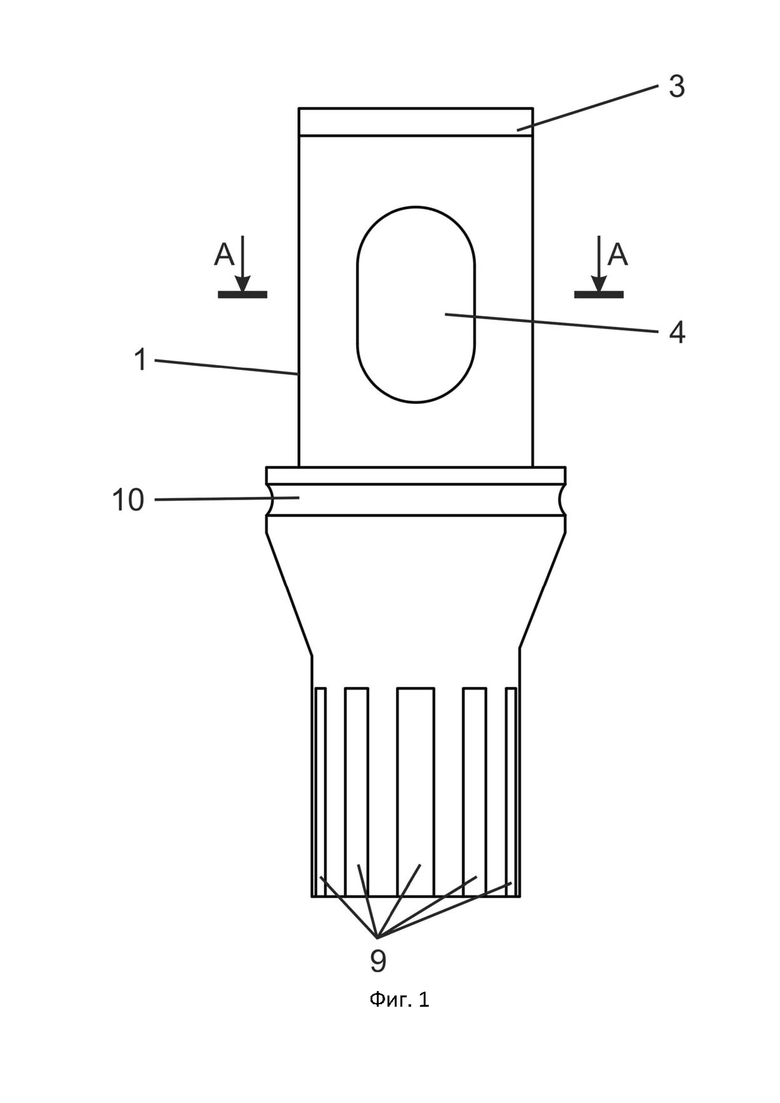

На фиг. 1 показан вид спереди крепежной части.

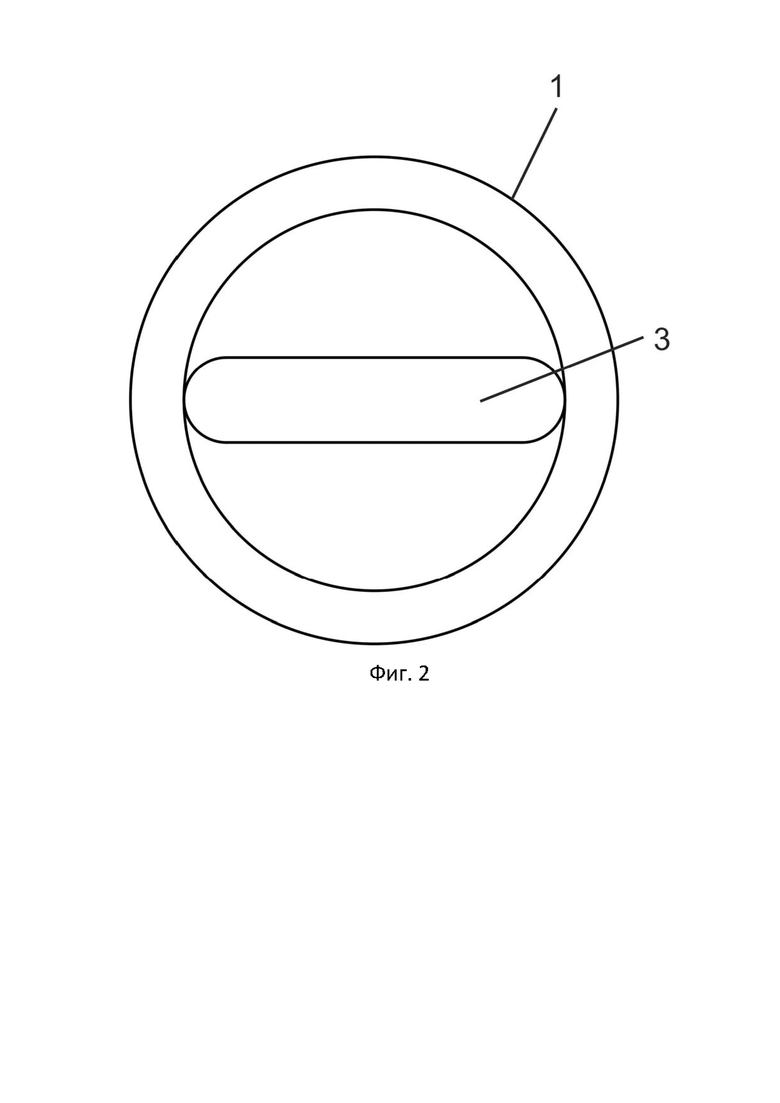

На фиг. 2 показан вид сверху крепежной части.

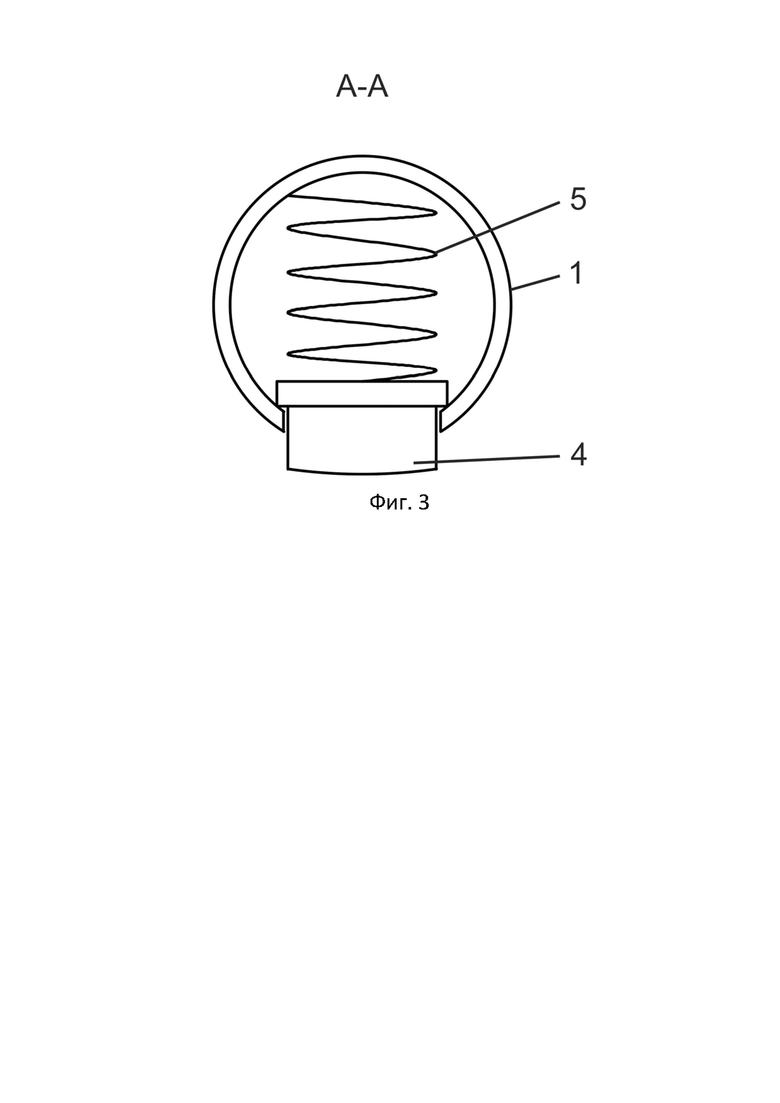

На фиг. 3 показан разрез А-А крепежной части.

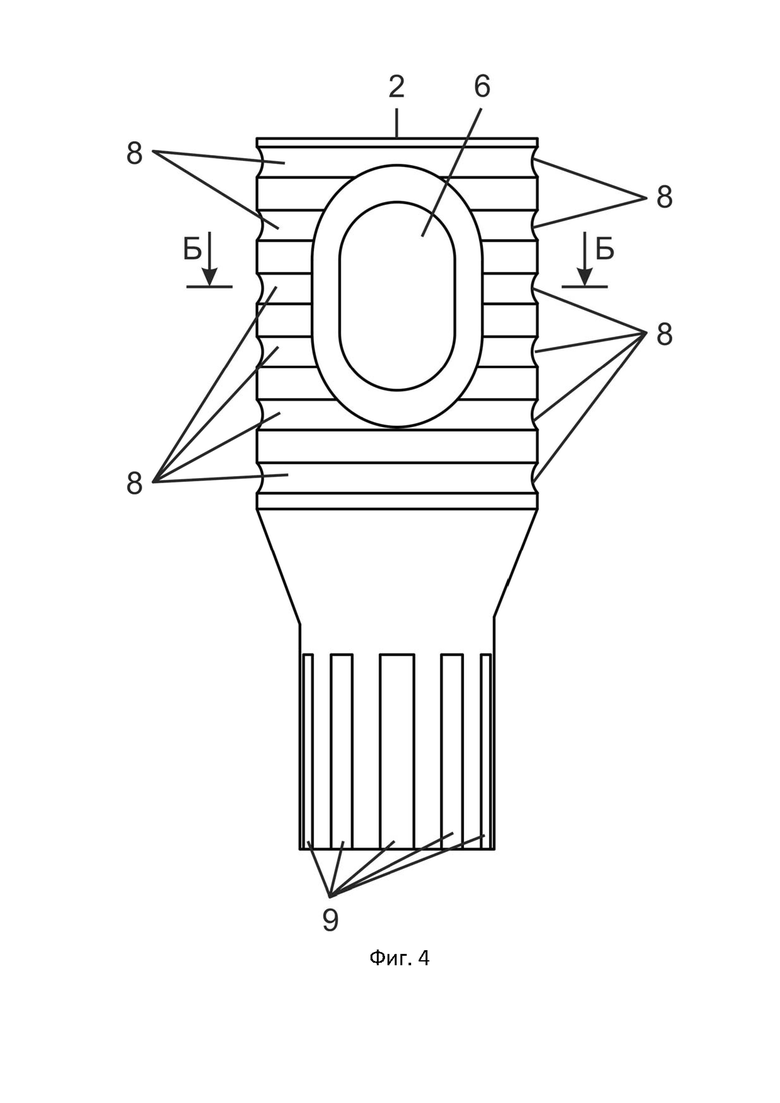

На фиг. 4 показан вид спереди ответной части.

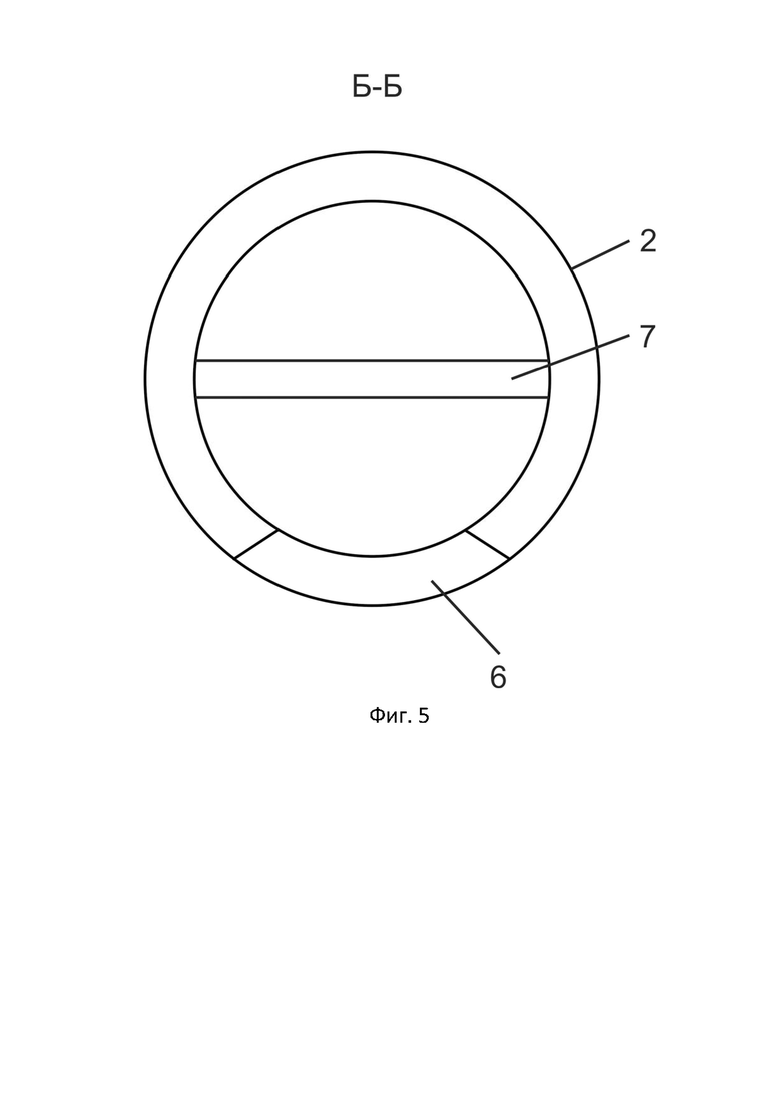

На фиг. 5 показан разрез Б-Б ответной части.

На фигурах обозначено: 1 – крепежная часть, 2 – ответная часть, 3 – шип, 4 – кнопка, 5 – пружина, 6 – отверстие, 7 – паз, 8 – насечки, 9 – прямоугольные углубления, 10 – дугообразные углубления.

Осуществление изобретения.

Замок для соединения сопрягаемых штанг для чистки дымоходов и вентиляции, содержащий крепежную часть 1 и ответную часть 2, которые выполнены цилиндрической формой. Толщина стенок крепежной части 1 и ответной части 2 замка составляет от 3 до 6 мм.

На крепежной части 1 выполнен шип 3 длиной от 12 до 19 мм, шириной от 3 до 5 мм, высотой от 1,5 до 3 мм. На крепежной части 1 смонтирована кнопка 4, соединенная с пружиной 5. Шип 3 и кнопка 4 выполнены с закругленными краями.

На ответной части 2 выполнено отверстие 6, выполненное с возможностью фиксации в нем кнопки 4 крепежной части 1, соединенной с пружиной 5, и на ответной части 2 выполнен паз 7, выполненный с возможностью фиксации в нем шипа 3 крепежной части 1. Отверстие 6 выполнено с возможностью повторять форму кнопки 4. На поверхности ответной части 2 выполнены насечки 8. Насечки 8 выполнены сферической формы шириной от 2 до 3 мм, расстояние между которыми от 2 до 3 мм.

На крепежной части 1 и ответной части 2 выполнены прямоугольные углубления 9, а также выполнены дугообразные углубления 10.

Толщина стенок крепежной части 1 и ответной части 2 составляет от 3 до 6 мм, таким образом стенки выдерживают нагрузки при работе штангой и не изгибаются, и не деформируются, и как следствие, повышают надежность соединения. При выполнении стенок толщиной менее 3 мм при работе замок может выйти из строя за счет нагрузок на стенки и их деформации, тем самым уменьшая надежность соединения. При выполнении стенок толщиной более 6 мм увеличивается вес замка, что приводит к дополнительной нагрузке на штангу и при работе может вызвать разлом штанги за счет повышенных нагрузок, тем самым уменьшая надежность соединения.

На крепежной части 1 выполнен шип 3 длиной от 12 до 19 мм, шириной от 3 до 5 мм, высотой от 1,5 до 3 мм, благодаря чему исключается возможность проворачивания в ответной части 2 во время выполнения работ фиксируя шип 3 в пазу 7 и исключать деформации и изгибы шипа 3 во время нагрузок при выполнении работ, и как следствие, повышая надежность соединения. При выполнении шипа 3 длиной менее 12 мм, шириной менее 3 и высотой менее 1,5 мм не будет обеспечиваться фиксация в ответной части 2, тем самым понижая надежность соединения. При выполнении шипа 3 длиной более 19 мм крепежная часть 1 не соединиться с ответной частью 2 и как следствие, понизиться надежность соединения. При выполнении шипа 3 шириной более 5 мм, шип 3 не установится в паз 7 что может привести к проворачиванию во время работ, и как следствие, понизиться надежность соединения. При выполнении шипа 3 высотой более 3 мм, кнопка 4 не зафиксируется в отверстии 6, что может привести к проворачивают во время выполнения работ, и как следствие понизиться надежность соединения.

На крепежной части 1 смонтирована кнопка 4 соединенная с пружиной 5, благодаря чему при закреплении в ответной части 2 кнопка 4 отпрыгивает и фиксируется в отверстии 6, и как следствие повышает надежность соединения.

На ответной части 2 выполнено отверстие 6, выполненное с возможностью фиксации в нем кнопки 4 крепежной части 1, соединенной с пружиной 5, и на ответной части 2 выполнен паз 7, выполненный с возможностью фиксации в нем шипа 3 крепежной части 1, таким образом, исключается возможность проворачивания крепежной части 1 в ответной части 2 во время выполнения работ и исключает люфт сопрягаемых штанг, и как следствие, повышает надежность соединения.

Отверстие 6 выполнено с возможностью повторять форму кнопки 4, благодаря чему отсутствует люфт кнопки 4 при фиксации ее в отверстии 6, а также биение кнопки 4 от вибраций возникающий во время работы приводящих к разрушению отверстия 6 и кнопки 4, и как следствие, повышая надежность соединения.

Замок для соединения сопрягаемых штанг для чистки дымоходов и вентиляции используют следующим образом.

На одном конце штанги закрепляют крепежную часть 1, а на другой стороне штанги закрепляют ответную часть 2, образуя прямоугольные углубления 9, таким образом закрепляют крепежную часть 1 и ответную часть 2 на всех штангах. Крепежную часть 1 одной штанги вставляют в ответную часть 2 другой штанги при этом нажимают на кнопку 4 для закрепления в отверстии 6 ответной части 2, при этом шип 3 размещают соосно пазу 7 тем самым фиксируют сопрягаемые штанги.

Примеры реализации замка штанги для чистки дымоходов и вентиляции.

Первым примером реализации является замок для соединения сопрягаемых штанг для чистки дымоходов и вентиляции стыкующий штангу диаметром 12 мм, содержащий крепежную часть 1 и ответную часть 2 выполненные цилиндрической формой, что толщина стенок крепежной части 1 и ответной части 2 составляет 3 мм, на крепежной части 1 выполнен шип 3 длиной 12 мм, шириной 3 мм, высотой 1,5 мм, на крепежной части 1 смонтирована кнопка 4, соединенная с пружиной 5, на ответной части 2 выполнено отверстие 6, выполненное с возможностью фиксации в нем кнопки 4 крепежной части 1, соединенной с пружиной 5, и на ответной части 2 выполнен паз 7, выполненный с возможностью фиксации в нем шипа 3 крепежной части 1, отверстие 6 выполнено с возможностью повторять форму кнопки 4.

Вторым примером реализации является замок для соединения сопрягаемых штанг для чистки дымоходов и вентиляции стыкующий штангу диаметром 15 мм, содержащий крепежную часть 1 и ответную часть 2 выполненные цилиндрической формой, что толщина стенок крепежной части 1 и ответной части 2 составляет 4,5 мм, на крепежной части 1 выполнен шип 3 длиной 15 мм, шириной 4 мм, высотой 2 мм, на крепежной части 1 смонтирована кнопка 4 соединенная с пружиной 5, на ответной части 2 выполнено отверстие 6, выполненное с возможностью фиксации в нем кнопки 4 крепежной части 1, соединенной с пружиной 5, и на ответной части 2 выполнен паз 7, выполненный с возможностью фиксации в нем шипа 3 крепежной части 1, отверстие 6 выполнено с возможностью повторять форму кнопки 4.

Третьим примером реализации является замок для соединения сопрягаемых штанг для чистки дымоходов и вентиляции стыкующий штангу диаметром 20 мм, содержащий крепежную часть 1 и ответную часть 2 выполненные цилиндрической формой, что толщина стенок крепежной части 1 и ответной части 2 составляет 6 мм, на крепежной части 1 выполнен шип 3 длиной 19 мм, шириной 5 мм, высотой 3 мм, на крепежной части 1 смонтирована кнопка 4, соединенная с пружиной 5, на ответной части 2 выполнено отверстие 6, выполненное с возможностью фиксации в нем кнопки 4 крепежной части 1, соединенной с пружиной 5, и на ответной части 2 выполнен паз 7, выполненный с возможностью фиксации в нем шипа 3 крепежной части 1, отверстие 6 выполнено с возможностью повторять форму кнопки 4.

На основании технического результата провели сравнительный анализ заявленного изобретения с аналогами и прототипом. Анализ включал в себя проверку соединения сопрягаемых частей на наличие люфта за 100 соединений и разъединений. В результате проверки DE69521314T2 через 50 соединений и разъединений появился люфт и сопрягаемые детали не фиксировались, у EP0994287A1 через 80 соединений и разъединение появился люфт, а у RU2203446C2 изначально присутствовал люфт, разъединить сопрягаемые детали не удалось, при этом у заявленного изобретения после 100 разъединений и соединений люфта не появилось, сопрягаемые детали неподвижно фиксировались.

Таким образом, заявленное изобретение повышает надежность соединения в сравнении с аналогами и прототипом.
