МАССАЖНЫЙ АППАРАТ ДЛЯ ИЗМЕРЕНИЯ БИОСИГНАЛОВ Российский патент 2025 года по МПК A61H15/00

Описание патента на изобретение RU2836676C1

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[1] Настоящее изобретение относится к массажному аппарату, и, в частности, к массажному аппарату для измерения биосигналов.

УРОВЕНЬ ТЕХНИКИ

[2] Массаж представляет собой вспомогательное медицинское лечение для управления модуляцией тела пользователя, способствующее кровообращению, и снятия усталости пользователя путем применения различных типов механической стимуляции к участку тела, например, массирования, надавливания, вытягивания, постукивания или перемещения участка тела пользователя, способствующего кровообращению.

[3] Рост потребности в массаже вызвал увеличение потребности в массажных аппаратах или массажных устройствах, которые обеспечивают функцию искусственного массажа, ввиду экономической осуществимости и экономии времени. Таким образом, в связи с ростом потребности в снятии усталости или напряжения при ослаблении агломерированных мышц посредством массажа, выпускаются различные механические массажные аппараты для экономии времени и затрат. Любой тип инструментов, устройств или аппаратов для осуществления массажа без участия массажиста именуется массажным аппаратом.

[4] Кроме того, растут потребности пользователей в массажном аппарате, способном снимать усталость или напряжение и укрепление здоровья посредством массажа.

[5] Поэтому исследования для обеспечения массажного аппарата, способного укреплять здоровье пользователей, были продолжены.

[6] В корейском патенте № 10-0941919 раскрыт массажный аппарат для обеспечения массажа, способного укреплять здоровье пользователя.

СУЩНОСТЬ ИЗОБРАЖЕНИЯ

Техническая проблема

[7] Соответственно, настоящее изобретение было сделано ввиду вышеупомянутых проблем, возникающих в уровне техники, и задачей настоящего изобретения является обеспечение массажного аппарата для измерения биосигналов.

[8] Технические задачи, стоящие перед настоящим изобретением, не ограничиваются вышеописанными задачами и другими техническими задачами, которые не были описаны, будут очевидны специалистам в данной области техники из нижеследующего описания.

Техническое решение

[9] Для решения вышеупомянутых задач, согласно настоящему изобретению, предусмотрен массажный аппарат для измерения биосигналов, включающий в себя: блок измерения первого биосигнала, который сформирован в блоке массажа руки, располагается на участке, на который помещена ладонь пользователя, способен перемещаться вперед и назад на основе позиции кисти руки пользователя, и включает в себя по меньшей мере один электрод; блок измерения второго биосигнала, который сформирован в блоке массажа стопы, располагается на участке, соответствующем задней части лодыжки пользователя, способен перемещаться вперед и назад и включает в себя по меньшей мере один электрод; и блок управления для получения информации о физическом состоянии пользователя на основе биосигналов, полученных от блока измерения первого биосигнала и блока измерения второго биосигнала.

[10] Блок измерения первого биосигнала массажного аппарата согласно настоящему изобретению включает в себя: нижнюю крышку, помещенную на корпус блока массажа руки; по меньшей мере два магнита, закрепленные на нижней крышке и обращенные к пластине; верхнюю крышку, покрывающую нижнюю крышку для защиты различных компонентов, расположенных на нижней крышке, присоединенную к нижней крышке, и включающую в себя опору для ладони, имеющую выпуклую вверх форму, благодаря чему пользователю удобно помещать на нее кисть руки; электрод измерения первого биосигнала, вставленный в отверстие, сформированное в верхней крышке; и пластину, выполненную из металлического материала, закрепленную на покровном листе блока массажа руки, и расположенную на верхней крышке.

[11] Блок измерения первого биосигнала массажного аппарата согласно настоящему изобретению дополнительно включает в себя: множество светодиодов для лечения, которые закреплены на нижней крышке для излучения света на основе сигнала управления блока управления, и причем участок верхней крышки прозрачен для пропускания света множества светодиодов к кисти руки пользователя.

[12] Блок измерения первого биосигнала массажного аппарата согласно настоящему изобретению дополнительно включает в себя: опору блока нагрева, закрепленную на нижней крышке, расположенную под блоком нагрева для поддержания формы блока нагрева, и имеющую выпуклую вверх форму; и блок нагрева, закрепленный на опоре блока нагрева, сформированный вдоль выпуклой поверхности опоры блока нагрева, и излучающий тепло на основе сигнала управления блока управления.

[13] Блок нагрева массажного аппарата согласно настоящему изобретению располагается на множестве светодиодов для лечения, и включает в себя по меньшей мере одну щель, чтобы не скрывать свет, излучаемый множеством светодиодов для лечения.

[14] Направляющие рельсы сформированы на пластине в направлении вперед-назад, и нижняя крышка перемещается назад и вперед по направляющим рельсам.

[15] Верхняя крышка массажного аппарата согласно настоящему изобретению включает в себя участок фиксации верхней крышки, который сформирован по периметру опоры для ладони верхней крышки и является плоским, и по меньшей мере часть участка фиксации верхней крышки располагается под покровным листом блока массажа руки для предотвращения отделения верхней крышки от покровного листа блока массажа руки.

[16] Блок измерения второго биосигнала массажного аппарата согласно настоящему изобретению включает в себя: опору для ноги, сформированную на корпусе блока массажа стопы для размещения на задней стороне ноги пользователя; держатель стопы, присоединенный к передней части опоры для ноги для поддержки ноги пользователя, и имеющий вогнутую форму; упругий слой, присоединенный к передней части держателя стопы; и электрод измерения второго биосигнала, вставленный в отверстие, сформированное в покровном слое.

[17] Опора для ноги массажного аппарата согласно настоящему изобретению имеет соединительную канавку, куда вставляются соединительный выступ, пружина и направляющий штифт, включенный в держатель стопы. Соединительный выступ держателя стопы имеет канавку, благодаря чему, направляющее кольцо может вставляться в канавку. Опора для ноги и держатель стопы соединяются друг с другом таким образом, что направляющий штифт вставляется в пружину, направляющий штифт вставляется в направляющее кольцо, соединительный выступ вставляется в соединительную канавку, и пружина сжимается направляющим кольцом, чтобы толкать направляющее кольцо вперед.

[18] Массажный аппарат согласно настоящему изобретению включает в себя два блока измерения первого биосигнала, причем каждый из двух блоков измерения первого биосигнала включает в себя два электрода измерения первого биосигнала, массажный аппарат содержит два блока измерения второго биосигнала, причем каждый из двух блоков измерения второго биосигнала включает в себя два электрода измерения второго биосигнала, и блок управления измеряет биосигналы пользователя с использованием по меньшей мере двух из всего четырех электродов измерения первого биосигнала и по меньшей мере два из всего четырех электродов измерения второго биосигнала.

[19] Блок управления измеряет биосигналы пользователя с заранее определенным периодом с использованием блока измерения первого биосигнала и блока измерения второго биосигнала тогда как массажный аппарат обеспечивает массаж пользователю согласно режиму массажа.

[20] Блок управления массажного аппарата согласно настоящему изобретению одновременно измеряет информацию состава тела и информацию электрокардиограммы пользователя с использованием блока измерения первого биосигнала и блока измерения второго биосигнала.

[21] Кроме того, программа для осуществления способа работы вышеописанного массажного аппарата может быть записана на компьютерно-считываемом носителе записи.

ПОЛЕЗНЫЕ РЕЗУЛЬТАТЫ

[22] Массажный аппарат согласно варианту осуществления настоящего изобретения может измерять биосигналы пользователя посредством модуля измерения биосигнала. Кроме того, массажный аппарат согласно варианту осуществления настоящего изобретения может предоставлять информацию о теле пользователя и обеспечивать индивидуализированный массаж пользователю.

[23] Эффекты, получаемые контейнером собирающим аппарат согласно настоящему изобретению, не ограничиваются вышеупомянутыми эффектами и дополнительные эффекты, не описанные выше, будут отчетливо понятны специалистам в данной области техники.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

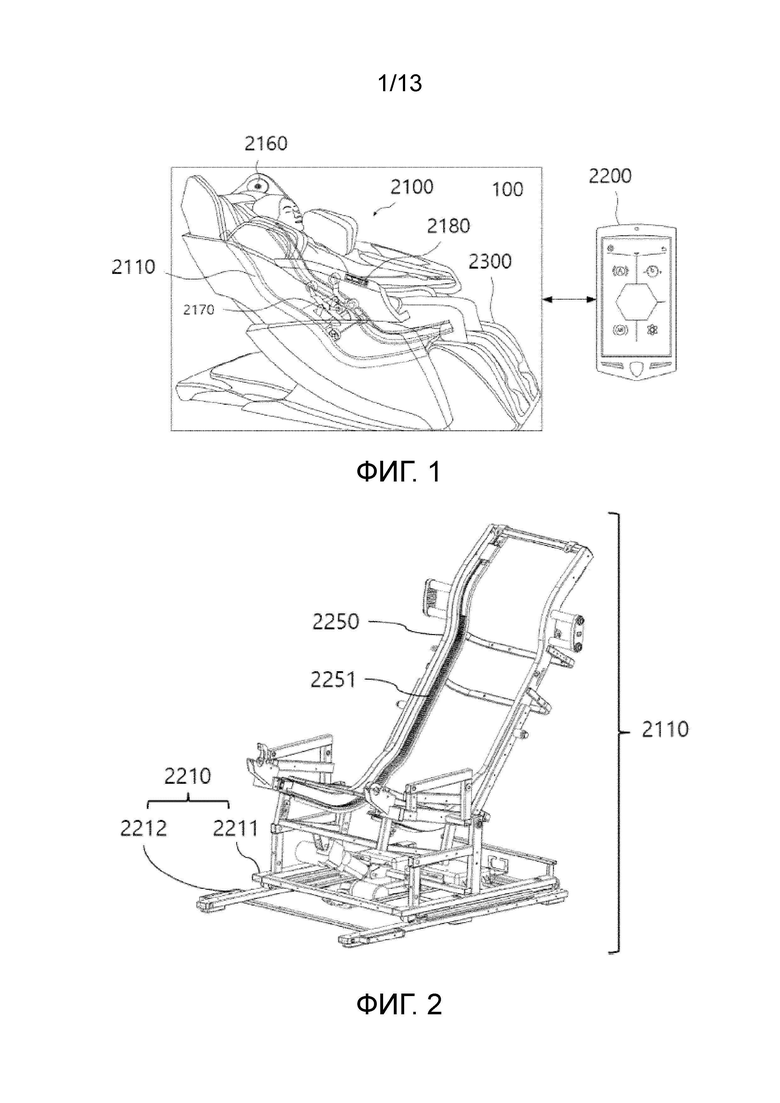

[24] Фиг. 1 - вид, изображающий массажный аппарат согласно варианту осуществления настоящего изобретения.

[25] Фиг. 2 - вид, изображающий главную раму согласно варианту осуществления настоящего изобретения.

[26] Фиг. 3 - вид, демонстрирующий массажный аппарат согласно варианту осуществления настоящего изобретения.

[27] Фиг. 4 - вид, демонстрирующий внешнее устройство, способное осуществлять связь с массажным аппаратом согласно варианту осуществления настоящего изобретения.

[28] фиг. 5 - вид, изображающий блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[29] фиг. 6 - вид, изображающий блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[30] фиг. 7 - вид, изображающий способ измерения состава тела пользователем посредством блока измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

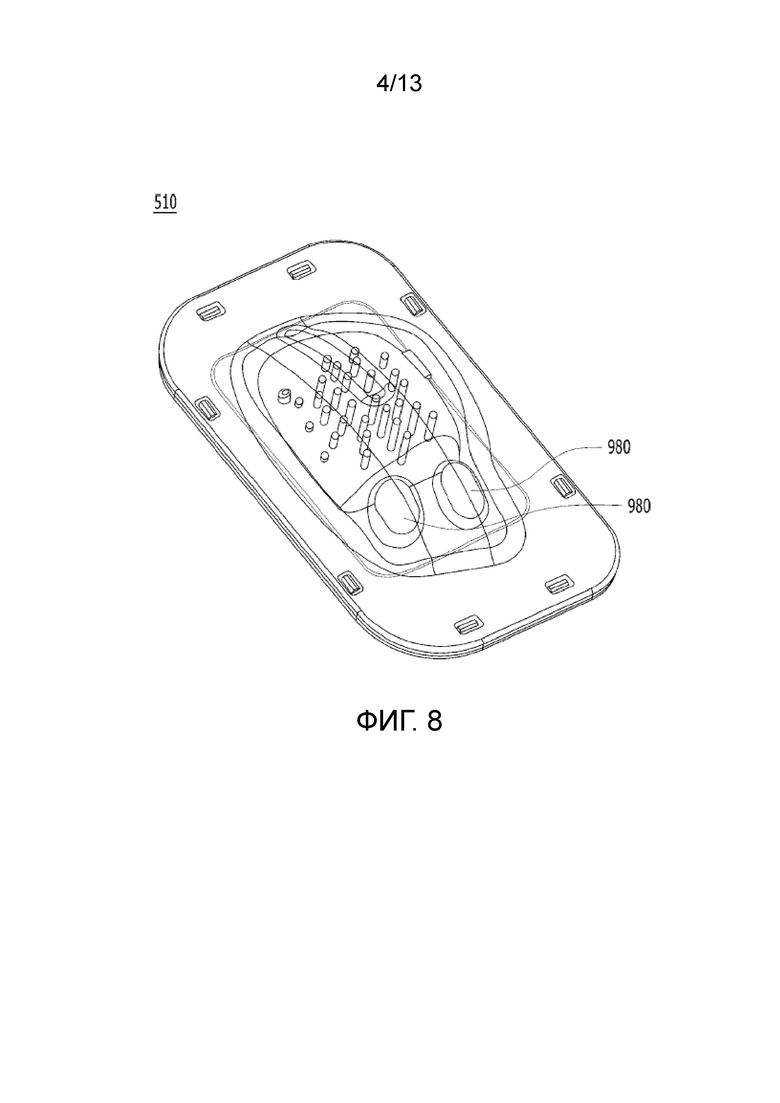

[31] фиг. 8 - вид в перспективе блока измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

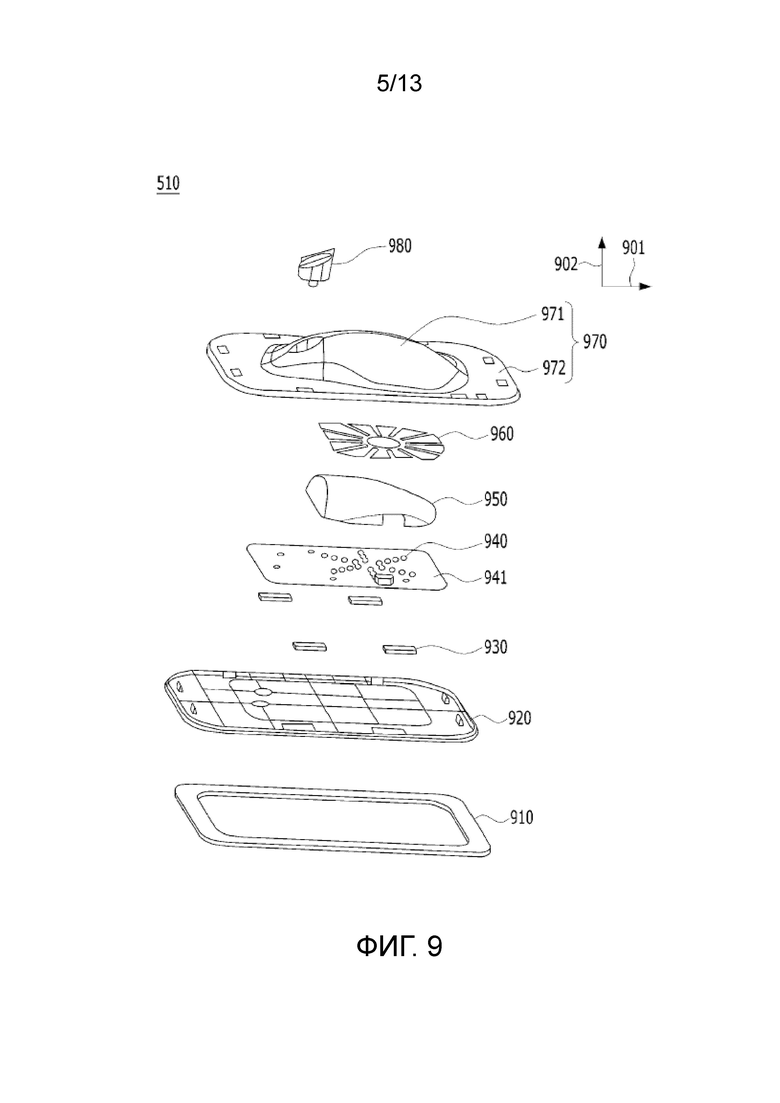

[32] фиг. 9 - вид, демонстрирующий компоненты, включенные в блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

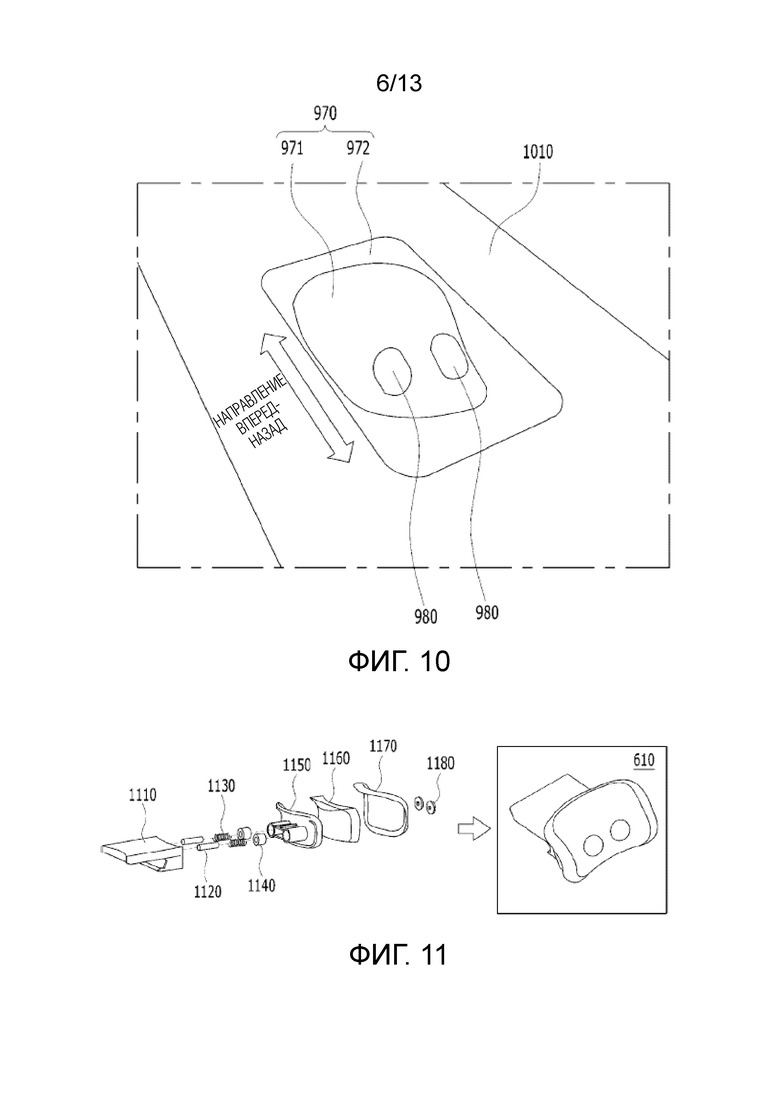

[33] фиг. 10 - вид, демонстрирующий блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[34] фиг. 11 - вид блока измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

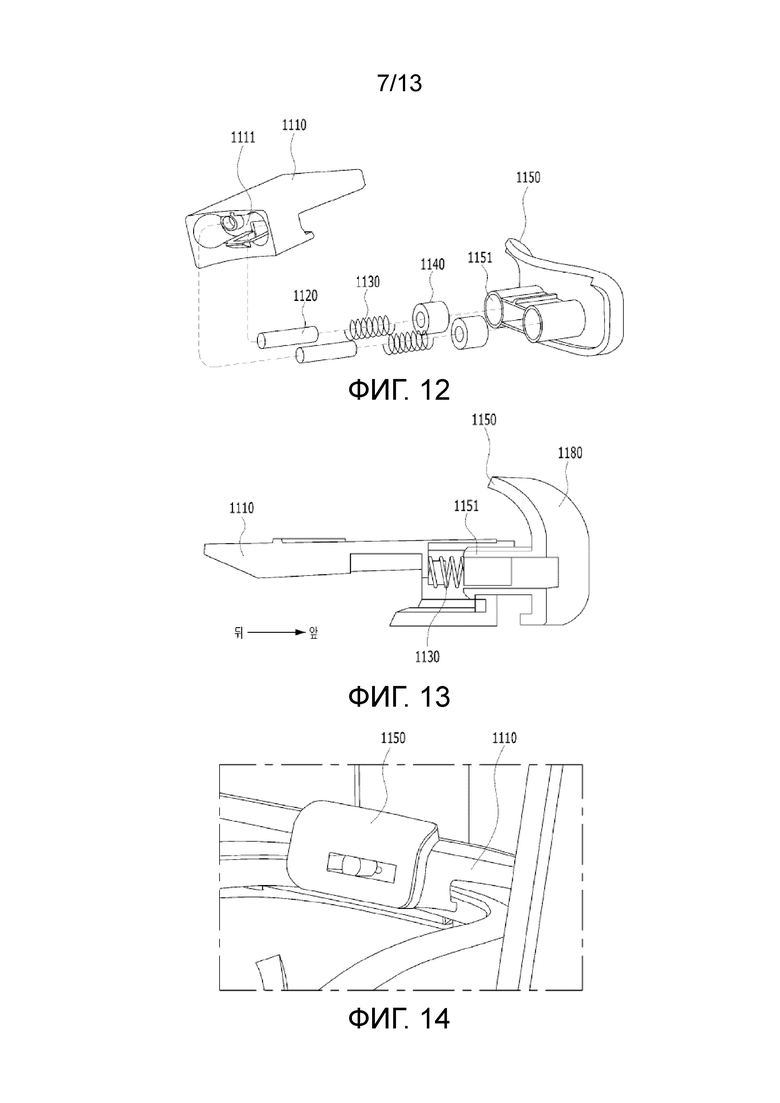

[35] фиг. 12 - вид, демонстрирующий блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[36] фиг. 13 - вид, демонстрирующий блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[37] фиг. 14 - вид, демонстрирующий блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

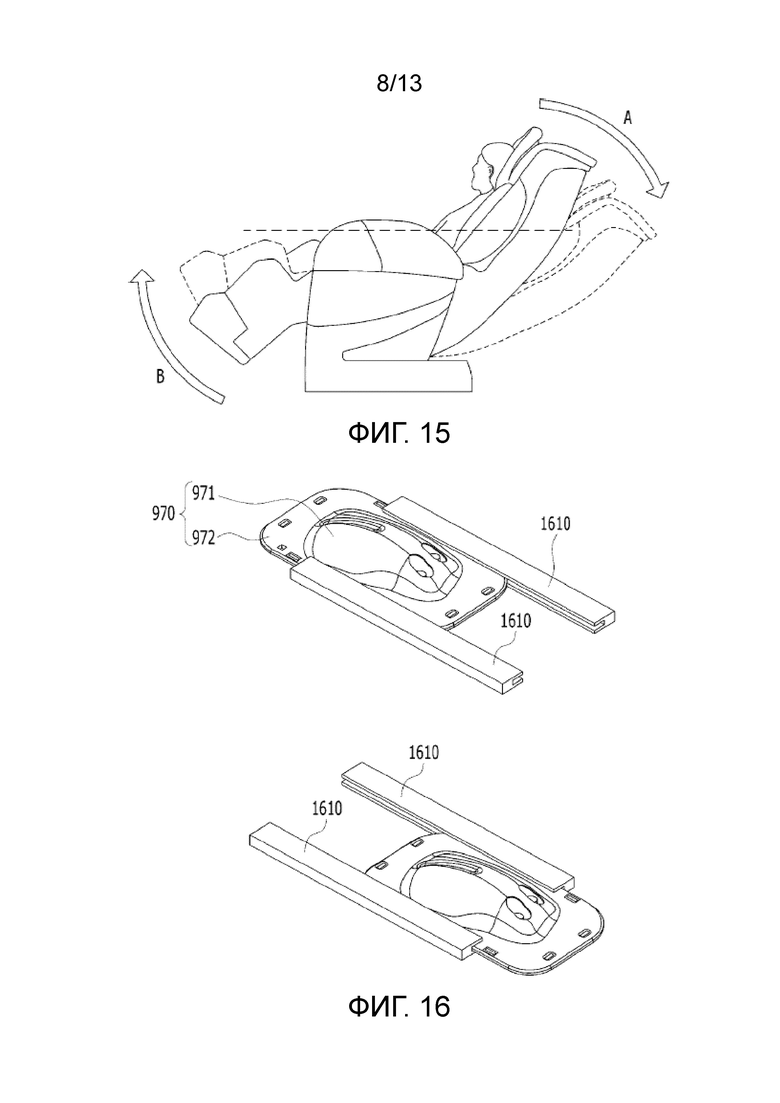

[38] фиг. 15 - вид, изображающий пример регулировки положения массажного аппарата для измерения биосигнала согласно варианту осуществления настоящего изобретения.

[39] фиг. 16 - вид, изображающий блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

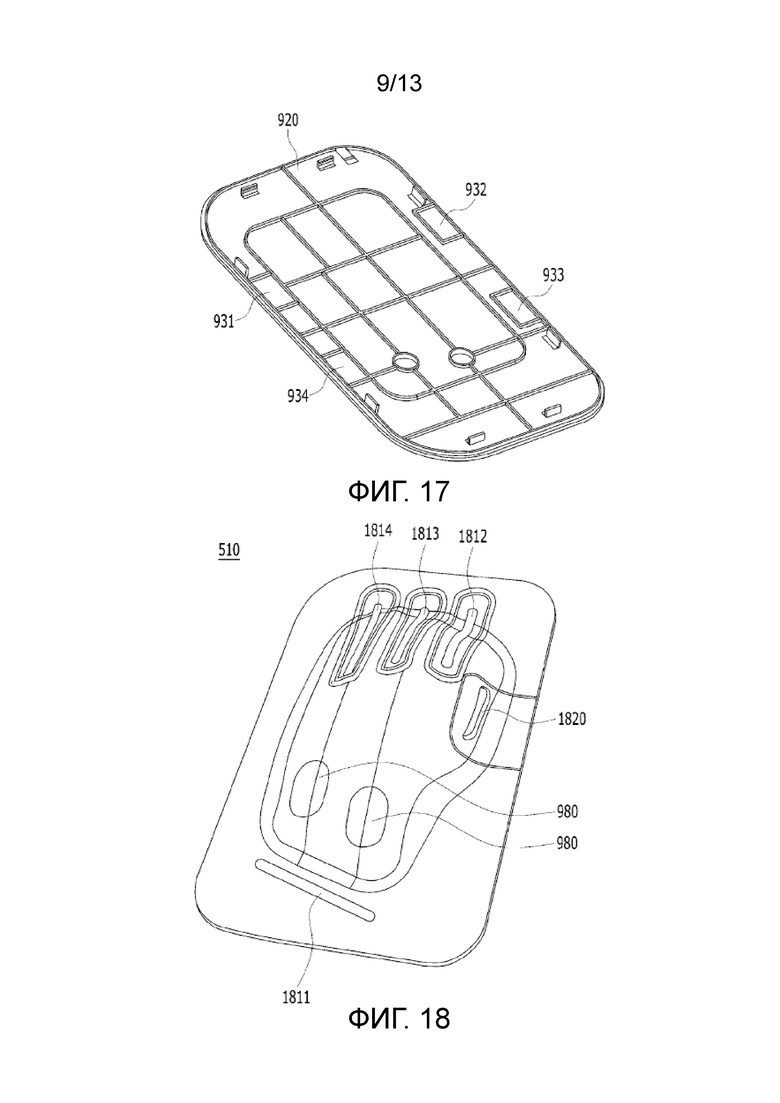

[40] фиг. 17 - вид, демонстрирующий магнит согласно варианту осуществления настоящего изобретения.

[41] фиг. 18 - вид в перспективе блока измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

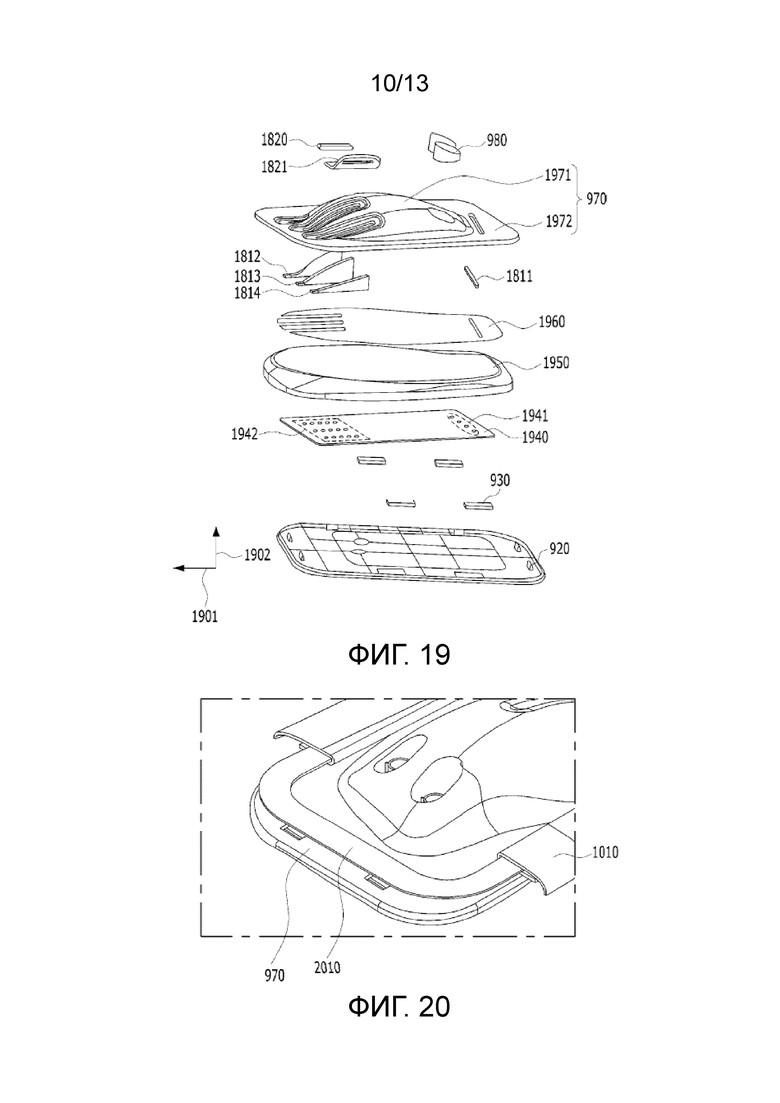

[42] фиг. 19 - вид, демонстрирующий компоненты, включенные в блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[43] фиг. 20 - вид, демонстрирующий блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

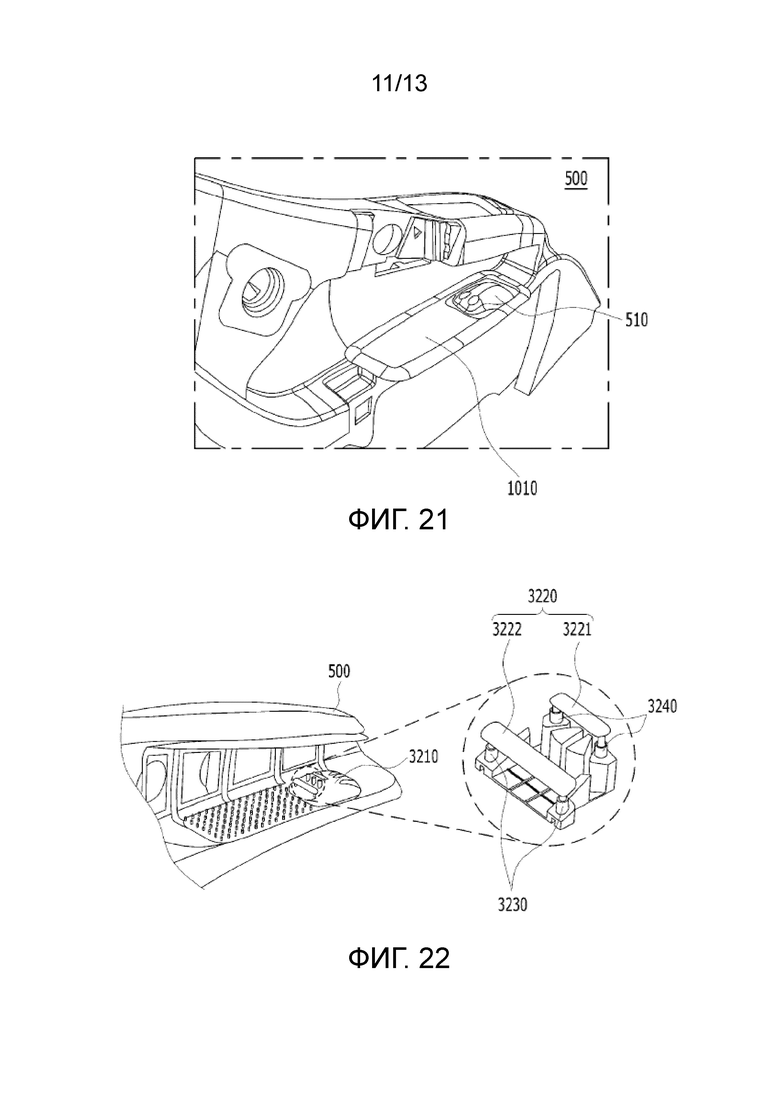

[44] фиг. 21 - вид, демонстрирующий блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[45] фиг. 22 - вид, демонстрирующий блок измерения третьего биосигнала согласно варианту осуществления настоящего изобретения.

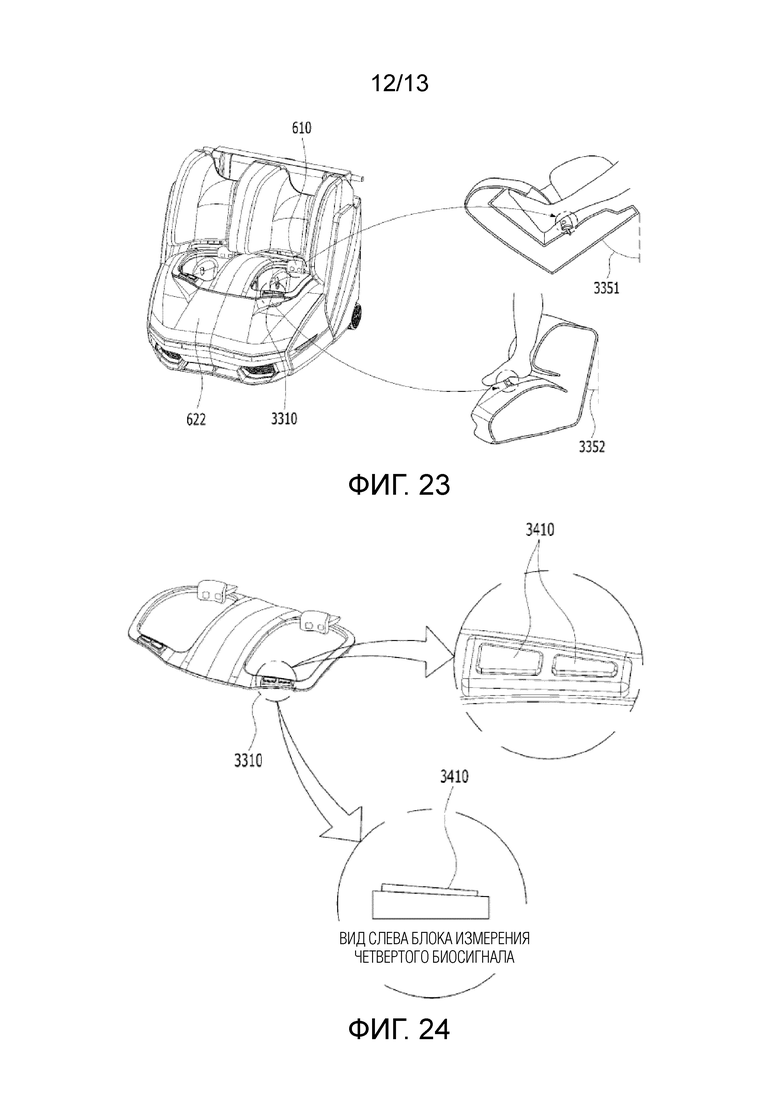

[4 6] фиг. 23 - вид, демонстрирующий блок измерения второго биосигнала и блок измерения четвертого биосигнала согласно варианту осуществления настоящего изобретения.

[47] фиг. 24 - вид, демонстрирующий блок измерения четвертого биосигнала согласно варианту осуществления настоящего изобретения.

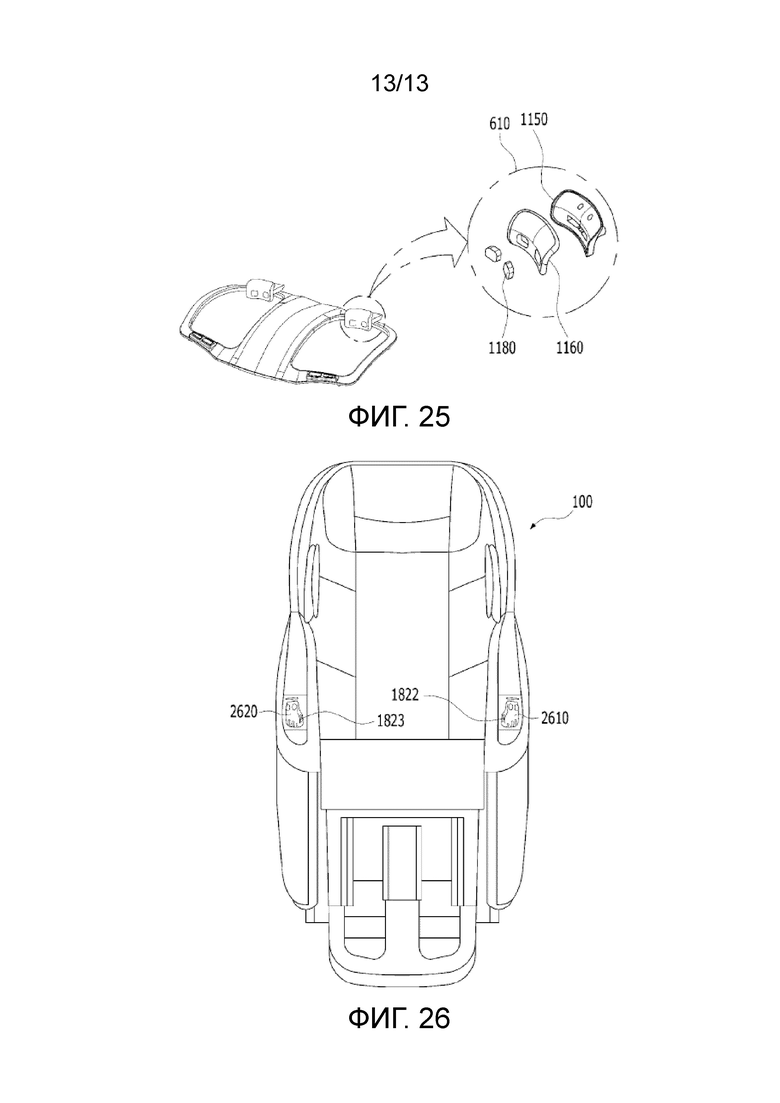

[4 8] фиг. 25 - вид, демонстрирующий блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[49] фиг. 26 - вид, изображающий функции функциональной кнопки согласно варианту осуществления настоящего изобретения.

ПРЕДПОЧТИТЕЛЬНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ

[50] Предусмотрен массажный аппарат, включающий в себя: блок измерения первого биосигнала, который сформирован в блоке массажа руки, располагается на участке, на который помещена ладонь пользователя, способен перемещаться вперед и назад на основе позиции кисти руки пользователя, и включает в себя по меньшей мере один электрод; блок измерения второго биосигнала, который сформирован в блоке массажа стопы, располагается на участке, соответствующем задней части лодыжки пользователя, способен перемещаться вперед и назад и включает в себя по меньшей мере один электрод; и блок управления для получения информации о физическом состоянии пользователя на основе биосигналов, полученных от блока измерения первого биосигнала и блока измерения второго биосигнала. Подробное описание изобретения

[51] Преимущества и признаки настоящего изобретения и способы, реализующие преимущества и признаки, явствуют из нижеследующего подробного описания иллюстративных вариантов осуществления со ссылкой на прилагаемые чертежи. Однако настоящее изобретение не ограничивается раскрытым здесь иллюстративным вариантом осуществления, но будет реализовано в различных формах. Предусмотрены иллюстративные варианты осуществления, позволяющие полностью раскрыть настоящее изобретение, и специалист в данной области техники может полностью понять объем настоящего изобретения.

[52] Используемые здесь термины будут кратко описаны, и раскрытые варианты осуществления будут подробно описаны.

[53] Используемые здесь термины, включающие в себя описательные или технические термины, следует рассматривать как имеющие смысловые значения, очевидные специалисту в данной области техники. Однако термины могут иметь разные смысловые значения согласно намерению специалиста в данной области техники, прецедентным случаям или появлению новых технологий. Кроме того, некоторые термины могут быть произвольно выбраны заявителем, и в этом случае смысловое значение выбранных терминов будет подробно описано в подробном описании изобретения. Таким образом, используемые здесь термины должны быть заданы на основе смыслового значения терминов совместно с описанием, приведенном в описании изобретения.

[54] Формы единственного числа компонентов можно понимать в формах множественного числа, если из контекста прямо не следует обратное. Кроме того, формы множественного числа могут включать в себя формы единственного числа, если из контекста прямо не следует обратное.

[55] В полном описании изобретения настоящего изобретения, когда некоторая часть ʺвключает в себяʺ некоторый компонент, другие компоненты не исключаются, если в явном виде не описано обратное, и фактически могут быть включены другие компоненты.

[56] Термин ʺблокʺ, используемый в настоящем изобретении, означает программный элемент или аппаратный элемент, и ʺблокʺ осуществляет некоторые функции. Однако термин ʺблокʺ не ограничивается программным или аппаратным обеспечением. ʺБлокʺ может быть выполнен в виде адресуемого носителя данных или может быть выполнен с возможностью воспроизведения одного или более процессов. Таким образом, в порядке примера, ʺблокʺ включает в себя элементы, например, программные элементы, объектно-ориентированные программные элементы, элементы класса и элементы задачи, процессы, функции, атрибуты, процедуры, подпроцедуры, сегменты программных кодов, драйверы, программно-аппаратное обеспечение, микрокод, схемы, данные, базы данных, структуры данных, таблицы, массивы и переменные. Функции, обеспеченные в элементах и ʺблокахʺ, можно объединять с меньшим количеством элементов и ʺблоковʺ или можно дополнительно делить на дополнительные элементы и ʺблокиʺ.

[57] Согласно варианту осуществления настоящего изобретения, ʺблокʺ можно реализовать как процессор и память. Термин ʺпроцессорʺ следует интерпретировать в широком смысле, чтобы охватывать процессор общего назначения, центральный процессор (CPU), микропроцессор, цифровой сигнальный процессор (DSP), контроллер, микроконтроллер, конечный автомат и пр. В некоторых условиях, ʺпроцессорʺ может означать специализированную интегральную схему (ASIC), программируемое логическое устройство (PLD), вентильная матрица, программируемая пользователем (FPGA) и т.п. Термин ʺпроцессорʺ может означать комбинацию устройств обработки, например, комбинацию DSP и микропроцессора, комбинацию множества микропроцессоров, комбинацию одного или более микропроцессоров совместно с парным ядром DSP, или комбинацию любых других подобных конфигураций.

[58] Термин ʺпамятьʺ следует интерпретировать в широком смысле для включения любого электронного компонента, способного хранить электронную информацию. Термин ʺпамятьʺ может означать различные типы процессорно-считываемых носителей, например, оперативную память (RAM), постоянную память (ROM), энергонезависимую оперативную память (NVRAM), программируемую постоянную память (PROM), стираемую/программируемую постоянную память (EPROM ACL), электрически стираемую PROM (EEPROM), флэш-память, магнитное или оптическое хранилище данных, регистры и пр. Говорят, что память находится в электронной связи с процессором, если процессор может считывать информацию из памяти и/или записывать информацию в нее. Память, интегрированная в процессор, находится в электронной связи с процессором.

[59] В настоящем описании изобретения, привод означает конфигурацию, способную обеспечивать движущую силу. Например, привод может включать в себя двигатель, линейный двигатель, электронный двигатель, двигатель постоянного тока, двигатель переменного тока, линейный привод, электрический привод и пр., но не ограничивается этим.

[60] В настоящем описании изобретения, согласно варианту осуществления, массажный аппарат может означать массажный аппарат, включающий в себя блок массажа тела и блок массажа ноги. Кроме того, согласно другому варианту осуществления, блок 2100 массажа тела и блок 2300 массажа ноги могут быть обеспечены как отдельные устройства (например, массажный аппарат для тела и массажный аппарат для ног), и массажный аппарат может означать устройство массажа тела или устройство массажа ноги.

[61] В дальнейшем, варианты осуществления настоящего изобретения будут подробно описаны со ссылкой на прилагаемые чертежи для облегчения понимания специалистом в области техники, к которой относится настоящее изобретение. Кроме того, для наглядного описания настоящего изобретения, участки, не имеющие отношения к описанию, будут опущены.

[62] На фиг. 1 изображен массажный аппарат согласно варианту осуществления настоящего изобретения.

[63] Массажный аппарат 100 согласно варианту осуществления настоящего изобретения может иметь область для размещения по меньшей мере части тела пользователя, и включать в себя блок 2100 массажа тела для массирования тела пользователя и блок 2300 массажа ноги для массирования ног пользователя.

[64] Блок 2100 массажа тела может обеспечивать массаж по меньшей мере части тела пользователя. Блок 2100 массажа тела может включать в себя массажный модуль 2170 для обеспечения массажной функции по меньшей мере части тела пользователя, модуль 2160 вывода аудиосигнала для обеспечения вывода аудиосигнала произвольной формы пользователю, главную раму 2110, образующую основу блока 2100 массажа тела, и блок 2180 пользовательского ввода для приема любой формы ввода от пользователя.

[65] Компоненты, включенные в вышеописанный блок 2100 массажа тела, являются лишь иллюстративными вариантами осуществления, и блок 2100 массажа тела может включать в себя различные конфигурации помимо вышеописанной конфигурации.

[66] Кроме того, форма и структура массажного аппарата 100, представленного на фиг. 1, являются лишь иллюстративными, и различные типы массажных аппаратов 100 также могут быть включены в объем настоящего изобретения не выходя за рамки объема настоящего изобретения, заданные формулой изобретения настоящего изобретения.

[67] Блок 2100 массажа тела может формировать пространство для размещения пользователя. Блок 2100 массажа тела может иметь пространство, соответствующее форме тела пользователя. Например, как показано на фиг. 1, блок 2100 массажа тела можно реализовать в сидячем варианте, позволяющем размещать все тело или участок тела пользователя.

[68] Участок блока 2100 массажа тела, который вступает в контакт с землей, может включать в себя любой материал или любую деталь (например, противоскользящую подушку и т.п.) для увеличения силы трения, и может включать в себя колесо для повышение подвижности массажного аппарата 100.

[69] По меньшей мере часть блока 2100 массажа тела может скользить. Например, в случае, когда блок 2100 массажа тела начинает массаж, по меньшей мере часть блока 2100 массажа тела может скользить вперед. Кроме того, блок 2100 массажа тела может наклоняться назад. В результате, блок 2100 массажа тела может обеспечивать массаж, будучи наклоненным назад.

[70] Согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может включать в себя по меньшей мере одну воздушную ячейку (не показана). Воздушная ячейка может располагаться на плечевом участке, тазовом участке, блоках массажа руки, блоке 2300 массажа ноги и пр., но не ограничивается этим, и может располагаться в различных участках массажного аппарата 100.

[71] Массажный аппарат 100 может включать в себя блок подачи воздуха, и блок подачи воздуха может надувать воздушную ячейку, нагнетая воздух в воздушную ячейку. Блок подачи воздуха может располагаться внутри блока 2100 массажа тела и может располагаться в блоке 2300 массажа ноги. Дополнительно, блок подачи воздуха может располагаться снаружи массажного аппарата 100.

[72] Блок 2300 массажа ноги может обеспечивать массаж ноги пользователю. Например, блок 2300 массажа ноги может включать в себя блок массажа икры для массирования икор пользователя и/или блок массажа стопы для массирования стоп пользователя.

[73] Блок 2300 массажа ноги может регулировать длину согласно телесных характеристик пользователя. Например, в случае, когда высокий пользователь использует массажный аппарат 100, необходимо удлинять блок 2300 массажа ноги, поскольку пользователь имеет длинные икры. Кроме того, в случае, когда низкорослый пользователь использует массажный аппарат 100, необходимо укорачивать блок 2300 массажа ноги, поскольку пользователь имеет короткие икры.

[74] Массажный модуль 2170 может быть обеспечен внутри блока 2100 массажа тела для обеспечения механической стимуляции пользователя, размещенной в блоке 2100 массажа тела. Как показано на фиг. 1, массажный модуль 2170 может перемещаться вдоль главной рамы 2110, обеспеченной внутри блока 2100 массажа тела.

[75] Например, реечная передача может быть обеспечена в главной раме 2110 блока 2100 массажа тела. Массажный модуль 2170 может обеспечивать динамическую стимуляцию различных частей тела пользователя, перемещаясь вдоль реечной передачи. Массажный модуль 2170 может включать в себя шариковый массажный блок или валиковый массажный блок, но не ограничивается этим.

[76] Главная рама 2110 образует раму внутренней конфигурации блока 2100 массажа тела, и может быть сформирована из металлического материала, пластичного материала и т.п. Например, главная рама 2110 может быть выполнена из железа, сплава, стали и т.п., но не ограничивается этим, и может быть выполнена из различных жестких материалов.

[77] Согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может включать в себя модуль 2160 вывода аудиосигнала. Модуль 2160 вывода аудиосигнала может быть обеспечен в различных позициях. Например, модуль 2160 вывода аудиосигнала может включать в себя множество блоков вывода, например, верхний блок вывода аудиосигнала, расположенный на верхнем конце участка сиденья, входящего в контакт с пользователем, передний блок вывода аудиосигнала, присоединенный к переднему концу левого и правого блоков массажа руки участка сиденья, и/или задние блоки вывода аудиосигнала, присоединенные к задним концам блоков массажа руки, но не ограничивается этим. В этом случае, модуль 2160 вывода аудиосигнала может обеспечивать объемный звук, например, 5,1-канальный, но не ограничивается этим.

[78] Согласно варианту осуществления изобретения, пользователь может управлять массажным аппаратом 100 с использованием устройства 2200 управления массажного аппарата. Устройство 2200 управления массажного аппарата может подключаться к массажному аппарату 100 посредством проводной связи и/или беспроводной связи.

[79] Устройство 2200 управления массажного аппарата может включать в себя пульт дистанционного управления, сотовый телефон, персональный цифровой помощник (PDA) и пр., но не ограничивается этим, и может включать в себя различные электронные устройства, подключаемые к массажному аппарату 100 посредством проводной или беспроводной связи.

[80] На фиг. 2 показан вид, изображающий главную раму согласно варианту осуществления настоящего изобретения.

[81] Согласно варианту осуществления настоящего изобретения, главная рама 2110 может включать в себя верхнюю раму 2250, на которой располагается массажный модуль 2170, и раму 2210 основания, поддерживающую верхнюю раму 2250.

[82] По меньшей мере часть верхней рамы 2250 может быть снабжена реечной передачей 2251. Реечная передача 2251 представляет собой деталь для направления вертикального перемещения массажного модуля 2170 и может включать в себя множество канавок и множество гребней.

[83] Согласно варианту осуществления настоящего изобретения, реечные передачи 2251 могут располагаться на обеих сторонах верхней рамы 2250, обращенные друг к другу, и массажный модуль 2170 может перемещаться вдоль реечных передач 2251.

[84] На фиг. 2 реечная передача 2251 сформирована в вертикальном направлении, но не ограничивается этим. Реечная передача 2251 может включать в себя реечную передачу направления вперед-назад и реечную передачу вертикального направления. В настоящем изобретении, направление вперед-назад означает направление от массажного модуля 2170 к пользователю или от пользователя к массажному модулю 2170, и также может именоваться направлением оси Z.

[85] Массажный модуль 2170 может включать в себя передачу, сопряженную с реечной передачей 2251. В частности, массажный модуль 2170 может включать в себя передачи, соответственно сопряженные с реечной передачей направления вперед-назад и реечной передачей вертикального направления. Передачи вращаются приводом, расположенным в массажном модуле 2170, благодаря чему массажный модуль 2170 может перемещаться вперед, назад, вверх, или вниз.

[86] Когда массажный модуль 2170 перемещается вперед, интенсивность массажа может увеличиваться. Кроме того, когда массажный модуль 2170 перемещается назад, интенсивность массажа может уменьшаться.

[87] Реечная передача 2251 может быть сформирована из металлического материала или пластичного материала. Например, реечная передача 2251 могут быть выполнена из железа, стали, сплава, армированного пластика, меламиновой смолы, фенольной смолы и т.п., но не ограничивается этим.

[88] Верхняя рама 2250 может быть сформирована в различных формах. Например, верхняя рама 2250 может быть выбрана из S-рамы, L-рамы, S+L-рамы и двойной S+L-рамы согласно форме верхней рамы, но не ограничивается этим.

[89] S-рама означает раму, в которой по меньшей мере часть верхней рамы 2250 имеет искривленную форму наподобие ʺSʺ. L-рама означает раму, в которой по меньшей мере часть верхней рамы 2250 изогнута наподобие ʺLʺ, S+L-рама означает раму, имеющую как искривленную форму наподобие ʺSʺ, так и изогнутую форму наподобие ʺLʺ, и двойная S+L-рама означает раму, имеющую искривленную форму наподобие ʺLʺ и искривленную форму наподобие ʺSʺ, сформированные на двух участках.

[90] Рама 2210 основания поддерживает верхнюю раму 2250 главной рамы 2110 и вступает в контакт с землей. Рама 2210 основания может включать в себя верхнюю раму 2211 основания и нижнюю раму 2212 основания.

[91] Верхняя рама 2211 основания может поддерживать верхнюю раму 2250 и нижняя рама 2212 основания может вступать в контакт с землей. Кроме того, верхняя рама 2211 основания может контактировать с нижней рамой 2212 основания.

[92] Согласно варианту осуществления настоящего изобретения, верхняя рама 2211 основания может перемещаться вдоль нижней рамы 2212 основания. Например, верхняя рама 2211 основания может скользить вперед или назад вдоль нижней рамы 2212 основания. В этом случае, верхняя рама 2250 может соединяться с верхней рамой 2211 основания и перемещаться в зависимости от перемещения верхней рамы 2211 основания.

[93] Например, в случае, когда верхняя рама 2211 основания перемещается вперед, верхняя рама 2250 также может перемещаться вперед вместе с ней. В случае, когда верхняя рама 2211 основания перемещается назад, верхняя рама 2250 также может перемещаться назад вместе с ней. Таким образом, допускается скользящее движение блока 2100 массажа тела.

[94] В частности, для обеспечения возможности перемещения верхней рамы 2211 основания, под верхней рамой 2211 основания может быть обеспечено перемещающееся колесо. Кроме того, на верхнем участке нижней рамы 2212 основания может быть обеспечена направляющая деталь, способная направлять перемещающееся колесо. Перемещающееся колесо, обеспеченное под верхней рамой 2211 основания, может перемещаться вдоль направляющей детали, обеспеченной на нижней раме 2212 основания, чтобы верхняя рама 2211 основания могла перемещаться вперед или назад.

[95] Согласно другому варианту осуществления настоящего изобретения, массажный аппарат 100 может не обеспечивать функцию скольжения, и в этом случае рама 2210 основания может не разделяться на верхнюю и нижнюю рамы.

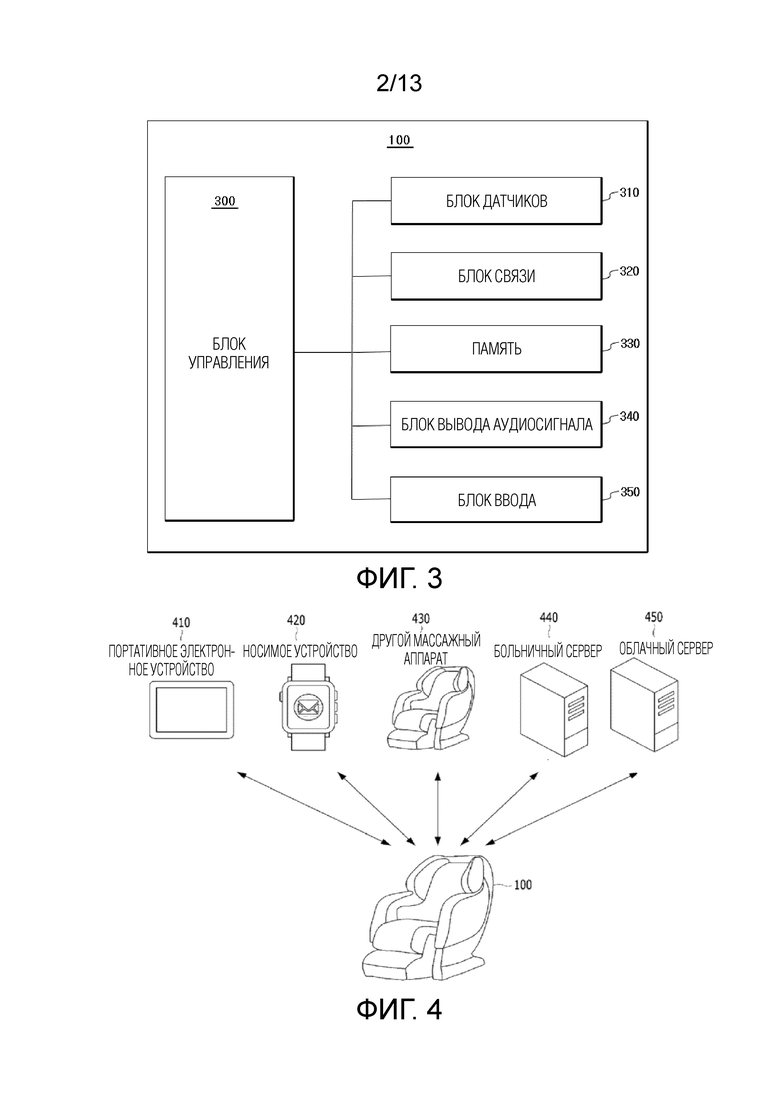

[96] Фиг. 3 демонстрирует массажный аппарат согласно варианту осуществления настоящего изобретения.

[97] Массажный аппарат 100 может включать в себя по меньшей мере один из блока 300 управления, блока 310 датчиков, блока 320 связи, памяти 330, блока 340 вывода аудиосигнала и блока 350 ввода. Блок 300 управления может включать в себя по меньшей мере один процессор и память. По меньшей мере один процессор может осуществлять инструкции, хранящиеся в памяти.

[98] Блок 300 управления может управлять работой массажного аппарата 100. Блок 300 управления может включать в себя один процессор или может включать в себя множество процессоров. В случае, когда блок 300 управления включает в себя множество процессоров, по меньшей мере часть множества процессоров может быть физически разнесена. Кроме того, массажный аппарат 100 не ограничивается этим и может быть реализован иначе.

[99] Согласно варианту осуществления настоящего изобретения, блок 300 управления может управлять работой массажного аппарата 100. Например, массажный аппарат 100 может включать в себя множество приводов. Массажный аппарат 100 может управлять работой массажного аппарата 100 путем управления работой множества приводов. Например, массажный аппарат 100 может включать в себя по меньшей мере один из движущего блока для перемещения блока опоры рамы подлокотника, привода для перемещения массажного модуля 2170, по меньшей мере одного привода, включенного в массажный модуль, привода заднего угла, привода угла ноги, привода массажа стопы, привода регулировки длины ноги и привода скольжения, и блок 300 управления может управлять работой массажного аппарата 100 путем управления ими.

[100] Привод перемещения массажного модуля представляет собой привод, который обеспечивает вертикальное перемещение массажного модуля 2170, и массажный модуль 2170 может перемещаться вдоль реечной передачи под действием привода перемещения массажного модуля.

[101] Привод заднего угла представляет собой привод, который регулирует угол участка, где спина пользователя вступает в контакт с массажным аппаратом 100, и задний угол массажного аппарата 100 можно регулировать под действием привода заднего угла.

[102] Привод угла ноги представляет собой привод для регулировки угла блока 2300 массажа ноги массажного аппарата 100. Угол между блоком 2300 массажа ноги и блоком 2100 массажа тела можно регулировать под действием привода угла ноги.

[103] Привод массажа стопы представляет собой привод, который оперирует модулем массаж стопы, включенным в блок 2300 массажа ноги. Массажный аппарат 100 может обеспечивать массаж стопы пользователю с использованием привода массажа стопы.

[104] Массажный модуль 2170 может включать в себя по меньшей мере один привод, и блок 300 управления может оперировать по меньшей мере одним приводом для обеспечения различных массажных движений. Например, блок 300 управления может оперировать по меньшей мере одним приводом, включенным в массажный модуль 2170 для обеспечения массажа постукиванием, массажа разминанием и пр., и может обеспечивать различные массажные операции без ограничения вышеупомянутыми.

[105] Привод регулировки длины ноги представляет собой привод, который регулирует длину блока 2300 массажа ноги. Например, блок 300 управления может регулировать длину блока 2300 массажа ноги для адаптации с пользователем с использованием привода регулировки длины ноги, и в результате, пользователь может принимать массаж в соответствии с формой тела пользователя.

[106] Привод скольжения обеспечивает скользящее движение массажного аппарата 100. Например, горизонтальная верхняя рама основания может перемещаться вперед или назад под действием привода скольжения, и в результате, верхняя рама, присоединенная к горизонтальной верхней раме основания, также может перемещаться вперед или назад.

[107] Память 330 может быть включена в блок 300 управления или может располагаться снаружи блок 300 управления. В памяти 330 могут храниться различные фрагменты информации, относящейся к массажному аппарату 100. Например, память 330 может включать в себя информацию управления массажем и персональную аутентификационную информацию, но не ограничивается этим.

[108] Память 330 можно реализовать посредством энергонезависимого носителя данных, способного непрерывно хранить произвольные данные. Например, память 330 может включать в себя не только диск, оптический диск и магнитооптическое запоминающее устройство, но и запоминающее устройство на основе флэш-памяти и/или памяти с резервным батарейным питанием, но не ограничивается этим.

[109] Памятью 330 может быть основное запоминающее устройство, к которому напрямую обращается процессор, например, оперативная память (RAM), например, динамическая оперативная память (DRAM), статическая оперативная память (SRAM) и т.п. Память 330 может означать энергозависимое запоминающее устройство в котором сохраненная информация мгновенно стирается при отключении питания, но не ограничивается этим. Память 330 может использоваться блоком 300 управления.

[110] Массажный аппарат 100 может включать в себя блок 310 датчиков. Блок 310 датчиков может получать измененную информацию с использованием по меньшей мере одного датчика. Блок 310 датчиков может быть датчиком, использующим средство измерения, например, давления, потенциала и оптики. Например, датчик может включать в себя датчик давления, инфракрасный датчик, светодиодный датчик, тактильный датчик и пр., но не ограничивается этим.

[111] Кроме того, блок 310 датчиков может включать в себя датчик получения биометрической информации. Датчик получения биометрической информации может получать информацию отпечатков пальцев, информацию лица, информацию голоса, информацию радужной оболочки, информацию веса, информацию электрокардиограммы, информацию состава тела и пр., но не ограничивается этим, и может включать в себя различные фрагменты биометрической информации. Например, датчик получения биометрической информации может включать в себя по меньшей мере один из блока измерения первого биосигнала, блока измерения второго биосигнала, блока измерения третьего биосигнала и блока измерения четвертого биосигнала, которые будут описано ниже.

[112] Согласно другому варианту осуществления настоящего изобретения, массажный аппарат 100 может регистрировать площадь контакта и/или позицию контакта с пользователем посредством датчиков. Кроме того, массажный аппарат 100 может обеспечивать индивидуализированный массаж на основе информации, полученной посредством датчиков. Кроме того, массажный аппарат 100 может включать в себя блок связи. Блок связи массажного аппарата 100 может принимать сигнал от внешнего устройства. Блок 300 управления может обрабатывать принимаемый сигнал для получения результирующего сигнала. Блок связи может выводить результирующий сигнал на внешнее устройство.

[113] Блок 320 связи может осуществлять связь с модулем внутри массажного аппарата 100, внешним массажным аппаратом и/или пользовательским терминалом посредством сети любого типа. Блок связи может включать в себя модуль проводного/беспроводного доступа для сетевого доступа. Технология беспроводного доступа может включать в себя, например, беспроводную LAN (WLAN) (Wi-Fi), беспроводную широкополосную связь (Wibro), беспроводную связь нового поколения (Wimax), высокоскоростной эффективный доступ нисходящей линии связи (HSDPA) и пр. Технология проводного доступа может включать в себя, например, цифровую абонентскую линию (XDSL), волокно до жилища (FTTH), связь по линии питания (PLC) и пр. Кроме того, блок сетевого соединения может включать в себя модуль связи ближнего действия для передачи и приема данных на и от любого устройства/терминала, расположенного на коротком расстоянии. Например, технология связи ближнего действия может включать в себя Bluetooth, радиочастотную идентификацию (RFID), ассоциацию инфракрасной передачи данных (IrDA), ультраширокополосную связь (UWB), ZigBee и пр., но не ограничивается этим.

[114] Дополнительно, массажный аппарат 100 может дополнительно включать в себя блок 350 ввода и/или блок вывода. Массажный аппарат 100 может принимать ввод от пользователя с использованием блока 350 ввода. Кроме того, массажный аппарат 100 может выводить обработанный результат блока 300 управления на блок вывода.

[115] В частности, блок 350 ввода может принимать команду, связанную с управлением работой массажного аппарата 100 от пользователя, и блок 350 ввода можно реализовать в различных формах. Например, блок 350 ввода может быть обеспечен в блоке 2100 массажа тела, или может быть обеспечен в блоке 2300 массажа ноги, но не ограничивается этим. Кроме того, блок 350 ввода может включать в себя блок 2180 пользовательского ввода, устройство 2200 управления массажного аппарата, показанного на фиг. 1, или различные внешние устройства, описанные согласно фиг. 4.

[116] Массажный аппарат 100 может получать различные команды от пользователя посредством блока 350 ввода. Например, массажный аппарат 100 может принимать команды, связанные с секцией массажного модуля, выбором типа массажа, выбором интенсивности массажа, выбором времени массажа, выбором области массажа, выбором позиции и работы блока 2100 массажа тела, выбором включения и отключения питания массажного аппарата 100, выбором, задействовать ли тепловую функцию, выбором, связанным со звуковоспроизведением и пр., но не ограничивается этим.

[117] Массажный аппарат 100 может обеспечивать интерфейс для выбора режима массажа. Например, блок 350 ввода или блок вывода может включать в себя устройство 2200 управления массажного аппарата. Различные режимы медицинского массажа, связанные с улучшением тела, могут быть перечислены посредством устройства 2200 управления массажного аппарата.

[118] Медицинский режим массажа может включать в себя по меньшей мере один из режима концентрации, режима медитации, режима восстановления, режима растяжения, режима сна, жизненного режима, режима гольфа, режима хип-апа, режима пациента, внегравитационного режима и режима роста.

[119] Согласно другому варианту осуществления настоящего изобретения, блок 350 ввода может включать в себя кнопки типа быстрой клавиши и/или кнопки выбора для выбора, отмены и ввода, согласно заранее заданными функциями пользовательской настройки или заранее заданными функциями самонастройки.

[120] Блок 350 ввода может быть реализован как клавишная панель, куполообразный переключатель, сенсорную панель (статического давления /емкостного типа), колесико ступенчатого переключения, ступенчатый переключатель, и т.п., но не ограничивается этим. Кроме того, блок 350 ввода может получать команды посредством высказывания пользователя на основе технологии распознавание речи.

[121] Согласно варианту осуществления настоящего изобретения, блок вывода может включать в себя дисплей для отображения рабочего состояния массажного аппарата 100 или текущего состояния пользователя. В этом случае, дисплей может включать в себя по меньшей мере один из жидкокристаллического дисплея (LCD), жидкокристаллического дисплея на тонкопленочных транзисторах (TFT-LCD), дисплея на органических светодиодах (OLED), гибкого дисплея и трехмерного (3D) дисплея, но не ограничивается этим.

[122] Блок вывода может включать в себя блок 340 вывода аудиосигнала. Блок 340 вывода аудиосигнала, показанный на фиг. 3, может включать в себя модуль 216 0 вывода аудиосигнала, показанный на фиг. 1. Блок 340 вывода аудиосигнала может снабжать пользователя выводом аудиосигнала в любой форме. Например, блок 340 вывода аудиосигнала может выводить источник звука и/или стереофонический ритм, оптимизированный для картины массажа, обеспеченной массажным аппаратом 100 пользователю, таким образом, обеспечивая пользователю мозговую стимуляцию. Блок 340 вывода аудиосигнала может выводить звуковой сигнал, принимаемый через сеть (не показана) или сохраняемый на внутреннем/внешнем носителе данных (не показан). Например, блок 340 вывода аудиосигнала может выводить источник звука согласно управлению пользовательским терминалом посредством сетевого соединения (например, соединения Bluetooth и т.д.) с пользователем терминала. Дополнительно, блок 340 вывода аудиосигнала может выводить звуковой сигнал, генерируемый в отношении работы массажного аппарата 100.

[123] Специалистам в данной области техники очевидно, что настоящее изобретение можно реализовать совместно с другими программными модулями и/или посредством комбинации аппаратного и программного обеспечения. Например, настоящее изобретение можно реализовать посредством компьютерно-считываемого носителя.

[124] Любой из носителей, доступных компьютеру может быть компьютерно-считываемым носителем. Такой компьютерно-считываемый носитель может включать в себя энергозависимый носитель, энергонезависимый носитель, транзиторный носитель, нетранзиторный носитель, сменный носитель и стационарный носитель. Например, компьютерно-считываемый носитель может включать в себя компьютерно-считываемый носитель данных и компьютерно-считываемую среду передачи.

[125] Компьютерно-считываемый носитель данных включает в себя энергозависимый носитель, энергонезависимый носитель, транзиторный носитель, нетранзиторный носитель, сменный носитель и стационарный носитель, реализованный компьютерно-считываемыми командами, структурой данных, программным модулем, или способом или технологией для хранения информации, например, данных. Компьютерно-считываемый носитель данных включает в себя технология памяти, например, RAM, ROM, EEPROM, флэш-память и т.п., магнитное запоминающее устройство, например, CD-ROM, цифровой видеодиск (DVD) и т.п., магнитное запоминающее устройство, например, магнитную кассету, магнитную ленту, запоминающее устройство на основе магнитного диска и т.п., к которому может обращаться компьютер и который может использоваться для хранения нужной информации, но не ограничивается этим.

[126] Фиг. 4 демонстрирует внешнее устройство, способное осуществлять связь с массажным аппаратом 100 согласно варианту осуществления настоящего изобретения.

[127] Массажный аппарат 100 может осуществлять связь с внешним устройством в проводном или беспроводном режиме для передачи и приема различных данных.

[128] Внешнее устройство может включать в себя портативное электронное устройство 410, например, громкоговоритель с AI, планшет или смартфон. Портативное электронное устройство 410 может быть только для массажного аппарата 100 или может быть портативным электронным устройством общего назначения. Кроме того, внешнее устройство может включать в себя носимое устройство 420, например, умные часы или умный бинт. Внешнее устройство может не включать в себя массажный аппарат 100, используемый в данный момент пользователем, но другой массажный аппарат 430. Внешнее устройство может включать в себя больничный сервер 440. Внешнее устройство может включать в себя сервер личных медицинских карт (PHR). Кроме того, внешнее устройство может включать в себя облачный сервер 450. Внешнее устройство может включать в себя медицинский измерительный прибор, например, электронную шкалу, устройство контроля глюкозы крови или измеритель кровяного давления.

[129] несмотря на то, что в настоящем изобретении описаны некоторые примеры внешнего устройства, следует понимать, что все виды устройств, способных осуществлять связь с массажным аппаратом 100 и отправлять и принимать информацию с массажным аппаратом 100 в проводном или беспроводном режиме может быть включен во внешнее устройство.

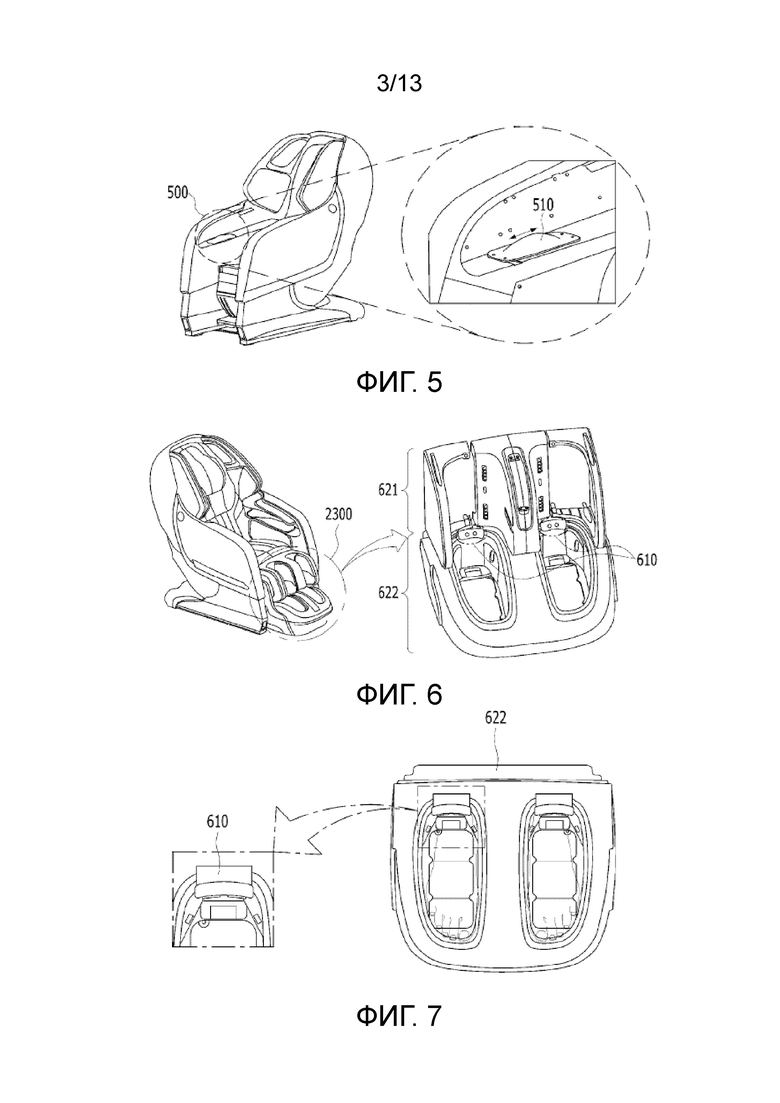

[130] Фиг. 5 демонстрирует блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[131] Массажный аппарат 100 может включать в себя блок 510 измерения первого биосигнала. Блок 510 измерения первого биосигнала может быть включен в блок 310 датчиков, показанный на фиг. 3. Блок 510 измерения первого биосигнала может быть сформирован на блоке 500 массажа руки. Блок 510 измерения первого биосигнала может располагаться в области, где располагается ладонь пользователя. Кроме того, блок 510 измерения первого биосигнала может включать в себя по меньшей мере один электрод. Кисть руки пользователя может естественным образом располагаться на блоке 510 измерения первого биосигнала при приеме массажа. Блок 510 измерения первого биосигнала может измерять биосигнал пользователя с использованием по меньшей мере одного электрода. Блок 300 управления может получать информацию о физическом состоянии пользователя на основе измеренного биосигнала. Информация о физическом состоянии пользователя, полученная блоком 510 измерения первого биосигнала, может включать в себя состав тела или электрокардиограмму.

[132] Состав тела означает информацию о составных частях тела. Например, состав тела может включать в себя информацию о внутриклеточной воде, внеклеточной воде, телесной воде, белке, минерале, телесном жире, мышечной массе, массе телесного жира, массе скелетных мышц, проценте телесного жира, BMI, мышечной массе для каждой области, телесной воды для каждой области, анасарке, отеке для каждой области, клеточной массе тела, минеральном содержании костей, проценте брюшного жира, площади поперечного сечения нутряного жира и базовом уровне метаболизма, но не ограничивается этим.

[133] В случае, когда массажный аппарат 100 пропускает слабый переменный ток через человеческое тело посредством блока измерения биосигнала, ток течет через высоко токопроводящую телесную воду, и ширина канала, по которому течет электрический заряд, определяется согласно количеству телесной воды. Это выглядит как измеренное значение, именуемое импедансом, и массажный аппарат может вычислять состав тела с использованием измеренного импеданса. В этом случае, массажный аппарат 100 может вычислять состав тела с использованием способа 2 электродов, 4 сенсорных электродов, использующего два электрода, и может вычислять состав тела с использованием способа 4 электродов 8 сенсорных электродов, использующего четыре электрода.

[134] Электрокардиограмма может быть записью электрической активности сердца. Электрокардиограмма может записываться электродами, присоединенными к коже и устройствами снаружи тела. Электрокардиограмма может записываться амперметром путем индуцирования тока действия, сгенерированного из миокарда согласно сердцебиению, на два надлежащих электрода на поверхности тела. Электрокардиограмма используется не только для измерения частоты и регуляторность сердечных сокращений, но и для определения размера и положения сердца, и существует ли какое-либо повреждение сердца.

[135] Блоки 510 измерения первого биосигнала могут соответственно располагаться на правом и левом блоках массажа руки. Блок измерения первого биосигнала левой стороны может включать в себя два электрода. Дополнительно, блок измерения первого биосигнала правой стороны может включать в себя два электрода. Блок 510 измерения первого биосигнала может иметь всего четыре электрода, включающих в себя левую и правую сторону. Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере двух электродов из электродов, включенных в блок измерения первого биосигнала, расположенный на кисти руки пользователя, и блок измерения второго биосигнала, расположенный на стопе пользователя.

[136] Блок 510 измерения первого биосигнала может перемещаться назад и вперед на основе положения кисти руки пользователя. Например, блок 300 управления может принимать сигнал от датчика для измерения позиции кисти руки пользователя.

Для измерения кисти руки пользователя можно использовать камеру, оптический датчик или ультразвуковой датчик, но не ограничивается этим, и можно использовать различные датчики, способные распознавать позицию кисти руки пользователя. Блок 300 управления может автоматически перемещать блок 510 измерения первого биосигнала на основе позиции кисти руки пользователя. Блок 300 управления может перемещать блок 510 измерения первого биосигнала вперед и назад. В данном случае, термины "вперед или назад" означают направление вперед или назад от пользователя, когда пользователь сидит на массажном аппарате 100. Пользователь может удобно помещать кисть руки на блок 510 измерения первого биосигнала.

[137] Однако настоящее изобретение не ограничивается автоматическим перемещением блока 510 измерения первого биосигнала. Пользователь может вручную перемещать блок 510 измерения первого биосигнала. Пользователь может тянуть или толкать блок 510 измерения первого биосигнала для его перемещения. Блок 510 измерения первого биосигнала может перемещаться вперед и назад под действием силы пользователя.

[138] Фиг. 22 изображает блок измерения третьего биосигнала согласно варианту осуществления настоящего изобретения.

[139] Массажный аппарат 100 может включать в себя блок 3210 измерения третьего биосигнала. Фиг. 22 демонстрирует блок 3210 измерения третьего биосигнала, расположенный внутри массажного аппарата 100. Блок 3210 измерения третьего биосигнала может заменять блок 510 измерения первого биосигнала.

[140] Блок 3210 измерения третьего биосигнала может быть по меньшей мере частично скрыт покровным листом. Однако фиг. 22 демонстрирует состояние, в котором покровный лист удален для удобства описания. Покровный лист может быть типом корпуса, который покрывает участок блока 500 массажа руки, благодаря чему блок 500 массажа руки выглядит чистым. Покровный лист может быть выполнен из полиуретана (PU), полистирола или губчатого материала.

[141] Блок 3210 измерения третьего биосигнала располагается (или может быть сформирован или подготовлен) на блоке 500 массажа руки. Блок 3210 измерения третьего биосигнала может располагаться в области, где располагается ладонь пользователя. Кроме того, блок 3210 измерения третьего биосигнала может включать в себя по меньшей мере один электрод. Ладонь пользователя может естественным образом располагаться на блоке 3210 измерения третьего биосигнала, когда пользователь получает массаж. Блок 3210 измерения третьего биосигнала может измерять биосигнал пользователя с использованием по меньшей мере одного электрода. Блок 300 управления может получать информацию о физическом состоянии пользователя на основе измеренного биосигнала. Информация о физическом состоянии пользователя, полученная блоком 3210 измерения третьего биосигнала, может включать в себя состав тела или электрокардиограмму.

[142] Массажный аппарат 100 может включать в себя два блока 3210 измерения третьего биосигнала. Блоки 3210 измерения третьего биосигнала могут соответственно располагаться на левом и правом блоках массажа руки. Блок измерения третьего биосигнала левой стороны может включать в себя два электрода. Дополнительно, блок измерения третьего биосигнала правой стороны может включать в себя два электрода. Блоки 3210 измерения третьего биосигнала могут иметь всего четыре электрода, включающие в себя левую и правую сторону. Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере двух из электродов, включенных в блок 3210 измерения третьего биосигнала, расположенный на кисти руки пользователя, блок 610 измерения второго биосигнала, расположенный на стопе пользователя, или блок 3310 измерения четвертого биосигнала.

[143] Блок 3210 измерения третьего биосигнала может не быть способен перемещаться вперед и назад в отличие от блока 510 измерения первого биосигнала. Массажный аппарат 100 может включать в себя любой из блока 510 измерения первого биосигнала и блока 3210 измерения третьего биосигнала. Поскольку блок 3210 измерения третьего биосигнала располагается там, где пользователю может быть удобно располагать кисть руки, пользователь может удобно помещать кисть руки на блоке 3210 измерения третьего биосигнала.

[144] Фиг. 6 изображает блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения. Кроме того, фиг. 7 изображает способ измерения состав тела пользователем посредством блока измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[145] Массажный аппарат 100 может включать в себя блок 610 измерения второго биосигнала. Блок 610 измерения второго биосигнала может быть включен в блок 310 датчиков, показанный на фиг. 3. Блок 610 измерения второго биосигнала может располагаться на блоке 622 массажа стопы. Как описано выше, блок 622 массажа стопы может быть включен в блок 2300 массажа ноги. Блок 610 измерения второго биосигнала располагается на задней части лодыжки пользователя и может включать в себя по меньшей мере один электрод.

[146] Блок 610 измерения второго биосигнала может располагаться на блоке 622 массажа стопы. Массажный аппарат 100 может измерять состав тела с использованием способа двухполюсного электрода с применением блока 510 измерения первого биосигнала или блока 610 измерения второго биосигнала. Массажный аппарат 100 может измерять состав тела с использованием способа четырехполюсного электрода с применением как блока 510 измерения первого биосигнала, так и блока 610 измерения второго биосигнала, но не ограничивается этим, и может измерять состав тела с использованием способа многополюсного электрода.

[147] Кроме того, согласно другому варианту осуществления настоящего изобретения, массажный аппарат 100 может измерять состав тела с использованием способа двухполюсного электрода путем индивидуального применения блока 510 измерения первого биосигнала и блока 610 измерения второго биосигнала, и может получать состав тела пользователя путем выбора высоконадежного результата измерения посредством испытания на надежность.

[148] Кроме того, массажный аппарат 100 может измерять электрокардиограмму с применением блока 510 измерения первого биосигнала или блока 610 измерения второго биосигнала.

[149] Блок 610 измерения второго биосигнала может располагаться на по меньшей мере части блока 2300 массажа ноги для вхождения в контакт с по меньшей мере частью ноги пользователя, когда пользователь сидит на массажном аппарате 100.

[150] Например, блок 2300 массажа ноги делится на блок 621 массажа икры массирующий икры пользователя и блок 622 массажа стопы, массирующий стопы пользователя, и блок 610 измерения второго биосигнала может располагаться между блоком 621 массажа икры и блоком 622 массажа стопы. Кроме того, блок 610 измерения второго биосигнала может быть обеспечен на по меньшей мере части блока 622 массажа стопы, или может располагаться на по меньшей мере части блока 621 массажа икры.

[151] Блок 610 измерения второго биосигнала может входить в контакт с участком между икрой и стопой пользователя в случае, когда пользователь сидит на массажном аппарате 100. Например, в случае, когда пользователь сидит на массажном аппарате 100, блок 610 измерения второго биосигнала может входить в контакт с задней частью лодыжки пользователя.

[152] Блоки 610 измерения второго биосигнала могут соответственно располагаться на левый и правый блоки 2300 массажа ноги. Блок измерения второго биосигнала левой стороны может включать в себя два электрода. Дополнительно, блок измерения второго биосигнала правой стороны может включать в себя два электрода. Блок измерения второго биосигнала может иметь всего четыре электрода, включающие в себя левую и правую сторону. Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере одного из электродов, включенных в блок 510 измерения первого биосигнала или блок 3210 измерения третьего биосигнала, расположенный на кисти руки пользователя, и по меньшей мере одного из электродов, включенных в блок 610 измерения второго биосигнала, расположенный на стопе пользователя.

[153] Блок 610 измерения второго биосигнала способен перемещаться вперед и назад. В частности, по меньшей мере один электрод, включенный в блок 610 измерения второго биосигнала, способен перемещаться вперед и назад. Пользователь может перемещать блок 610 измерения второго биосигнала. Блок 610 измерения второго биосигнала обычно располагается перед пружиной. Однако, в случае, когда пользователь сидит на массажном аппарате 100 и помещает ноги или стопы на блок 610 измерения второго биосигнала, блок 610 измерения второго биосигнала может перемещаться назад ногами или стопами пользователя. В данном случае, термины 'перед' и 'зад' могут означать переднюю и заднюю части стопы пользователя. Например, 'перед' может означать пальцы ноги пользователя, и 'зад' может означать пятку пользователя. Кроме того, когда пользователь сидит на массажном аппарате 100, и перед и зад может означать грудь и спину пользователя. Таким образом, перед может означать направление пальца ноги, и зад может означать направление пятки. Дополнительно, в состоянии, в котором пользователь лежит, вытянув ноги на массажном аппарате 100, перед может означать направление на небо, и зад может означать направление к земле. Как описано выше, поскольку блок 610 измерения второго биосигнала или электрод может перемещаться вперед и назад, по меньшей мере один электрод может вступать в тесный контакт со стопа или ногой пользователя для измерения биосигнала.

[154] Блок 610 измерения второго биосигнала можно использовать в случае, когда угол 3351 между блоком 2300 массажа ноги и перпендикуляром к поверхности земли больше или равен заранее определенному углу. Массажный аппарат 100 может наклонять блок 2300 массажа ноги. В частности, базовое состояние массажного аппарата 100 может быть состоянием, в котором блок 2300 массажа ноги по существу перпендикулярен к земле. Массажный аппарат 100 может наклонять блок 2300 массажа ноги, заставляя пользователя лечь. Когда блок 2300 массажа ноги наклоняется, колени и ноги пользователя могут вытягиваться. Кроме того, когда блок 2300 массажа ноги наклонен, угол между вертикальной линией земли и блоком 2300 массажа ноги может постепенно увеличиваться. В случае, когда угол между вертикальной линией земли и блоком 2300 массажа ноги больше или равен заранее определенному углу, массажный аппарат 100 может измерять биосигнал с использованием блока 610 измерения второго биосигнала. Ноги пользователя могут прижиматься под действием силы тяжести. Таким образом, в случае, когда угол между вертикальной линией земли и блоком 2300 массажа ноги больше или равен заранее определенному углу, пятка пользователя входит в тесный контакт с блоком 610 измерения второго биосигнала, и массажный аппарат 100 может точно измерять биосигнал пользователя. Дополнительно, в случае, когда угол между вертикальной линией земли и блоком 2300 массажа ноги меньше заранее определенного угла, массажный аппарат 100 может измерять биосигнал с использованием блока 3310 измерения четвертого биосигнала. Ниже блок 3310 измерения четвертого биосигнала будет описан более подробно.

[155] Блок 300 управления может получать информацию о физическом состоянии пользователя на основе биосигнала, полученного от по меньшей мере двух блоков измерения биосигнала от блока 510 измерения первого биосигнала до блока 3310 измерения четвертого биосигнала. Биосигналом может быть значение, измеренное путем подачи тока или напряжения в тело пользователя. Например, биосигнал может включать в себя по меньшей мере один из импеданса, значения тока или значения напряжения, полученного от по меньшей мере двух блоков измерения биосигнала от блока 510 измерения первого биосигнала до блока 3310 измерения четвертого биосигнала. Блок 300 управления может получать информацию о биологическом состоянии на основе биосигнала. Информация о физическом состоянии может включать в себя состав тела или электрокардиограмму.

[156] Биометрическая информация для получения состава тела или электрокардиограммы, включенная в информацию о физическом состоянии, может дублироваться. Блок 300 управления может получать как информацию состава тела, так и информацию электрокардиограммы путем измерения биометрической информации один раз без отдельного измерения биометрической информации для получения информации состава тела и информации электрокардиограммы, но не ограничивается этим. Блок 300 управления может по отдельности измерять биосигнал для получения информации состава тела и биосигнал для получения информации электрокардиограммы.

[157] Фиг. 23 изображает блок измерения второго биосигнала и блок измерения четвертого биосигнала согласно варианту осуществления настоящего изобретения.

[158] Как показано на фиг. 6 и 7, массажный аппарат 100 может включать в себя блок 610 измерения второго биосигнала, но не ограничивается этим. Согласно фиг. 23, массажный аппарат 100 может включать в себя блок 3310 измерения четвертого биосигнала вместо блока 610 измерения второго биосигнала. Кроме того, массажный аппарат 100 может включать в себя и блок 610 измерения второго биосигнала, и блок 3310 измерения четвертого биосигнала.

[159] Блок 3310 измерения четвертого биосигнала может быть включен в блок 310 датчиков, показанный на фиг. 3. Блок 3310 измерения четвертого биосигнала может быть сформирован на блоке 622 массажа стопы. Как описано выше, блок 622 массажа стопы может быть включен в блок 2300 массажа ноги. Блок 3310 измерения четвертого биосигнала может быть сформирован на верхней поверхности корпуса блока 622 массажа стопы. Дополнительно, блок 3310 измерения четвертого биосигнала может включать в себя по меньшей мере один электрод. Например, блок 3310 измерения четвертого биосигнала может включать в себя по меньшей мере один электрод для измерения четвертого биосигнала.

[160] Блок 3310 измерения четвертого биосигнала может располагаться на блоке 622 массажа стопы. Массажный аппарат 100 может измерять состав тела с использованием способа двухполюсного электрода или способа четырехполюсного электрода с применением по меньшей мере двух из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала, но не ограничивается этим. Массажный аппарат 100 может измерять состав тела с использованием способа многополюсного электрода.

[161] Кроме того, согласно другому варианту осуществления настоящего изобретения, массажный аппарат 100 может измерять состав тела с использованием двухполюсного электрода путем выбора двух из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала, и может получать состав тела пользователя путем выбора высоконадежного результата измерения посредством испытания на надежность. Массажный аппарат 100 может получать значения состава тела посредством по меньшей мере двух блоков измерения биосигнала, выбранных из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. В частности, массажный аппарат 100 может получать значения состава тела путем выбора по меньшей мере двух блоков измерения биосигнала выбранный из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Например, в случае, когда массажный аппарат 100 получает значения состава тела путем выбора двух блоков измерения биосигнала, комбинация блоков измерения биосигнала может представлять собой блок 510 измерения первого биосигнала и блок 610 измерения второго биосигнала, блок 510 измерения первого биосигнала и блок 3210 измерения третьего биосигнала, блок 510 измерения первого биосигнала и блок 3310 измерения четвертого биосигнала, блок 610 измерения второго биосигнала и блок 3210 измерения третьего биосигнала, блок 610 измерения второго биосигнала и блок 3310 измерения четвертого биосигнала, и блок 3210 измерения третьего биосигнала и блок 3310 измерения четвертого биосигнала. Массажный аппарат 100 может получать значения состава тела в отношении каждой комбинации блоков измерения биосигнала.

[162] Блок 3310 измерения четвертого биосигнала можно использовать в случае, когда угол 3352 между блоком 2300 массажа ноги и перпендикуляром к поверхности земли меньше заранее определенного угла. Массажный аппарат 100 может наклонять блок 2300 массажа ноги. В частности, базовое состояние массажного аппарата 100 может быть состоянием, в котором блок 2300 массажа ноги по существу перпендикулярен к земле. В этом случае, колени пользователя находятся в согнутом состоянии, и голени пользователя по существу перпендикулярны к земле. Массажный аппарат 100 может наклонять блок 2300 массажа ноги, заставляя пользователя лечь. Когда блок 2300 массажа ноги наклоняется, колени и ноги пользователя могут вытягиваться. Кроме того, когда блок 2300 массажа ноги наклонен, угол между вертикальной линией земли и блоком 2300 массажа ноги может постепенно увеличиваться. В случае, когда угол между вертикальной линией земли и блоком 2300 массажа ноги больше или равен заранее определенному углу, массажный аппарат 100 может измерять биосигнал с использованием блока 610 измерения второго биосигнала. В случае, когда угол между вертикальной линией земли и блоком 2300 массажа ноги меньше заранее определенного угла, массажный аппарат 100 может измерять биосигнал с использованием блока 3310 измерения четвертого биосигнала. В случае, когда угол между вертикальной линией земли и блоком 2300 массажа ноги меньше заранее определенного угла, икры пользователя могут быть по существу перпендикулярны к земле. Кроме того, поскольку ноги пользователя нагружаются под действием силы тяжести, поверхность подошвы пользователя может входить в тесный контакт с блоком 3310 измерения четвертого биосигнала, и массажный аппарат 100 может точно измерять биосигнал пользователя.

[163] Массажный аппарат 100 может выводить используемый блок измерения из блока 610 измерения второго биосигнала и блока 3310 измерения четвертого биосигнала в звук или изображение согласно углу между вертикальной линией земли и блоком 2300 массажа ноги. Пользователь может измерять биосигнал с использованием любого из блока 610 измерения второго биосигнала и блока 3310 измерения четвертого биосигнала согласно направляющему выводу из массажного аппарата 100.

[164] Массажный аппарат 100 может получать среднее значение значений состава тела в отношении комбинации блоков измерения биосигнала. Кроме того, массажный аппарат 100 может определять значение, наиболее аналогичное среднему значению значений состава тела в отношении комбинации как высоконадежный результат измерения. Аналогичное значение может быть одним из значений состава тела из двух, которые выдают блок измерения биосигнала выбранный из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала, но не ограничивается этим. Массажный аппарат 100 может определять среднее значение значений состава тела в отношении комбинации как высоконадежный результат измерения.

[165] Кроме того, массажный аппарат 100 может измерять электрокардиограмму с использованием по меньшей мере одного из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала.

[166] Блок 3310 измерения четвертого биосигнала располагается на по меньшей мере части блока 2300 массажа ноги. В случае, когда пользователь сидит на массажном аппарате 100 и помещает ноги на блок 3310 измерения четвертого биосигнала, подошва пользователя может входить в контакт с электродом блока 3310 измерения четвертого биосигнала.

[167] Массажный аппарат может включать в себя два блока 3310 измерения четвертого биосигнала. Блоки 3310 измерения четвертого биосигнала могут соответственно располагаться на левом блоке 2300 массажа ноги и правом блоке 2300 массажа ноги. Блок измерения четвертого биосигнала левой стороны может включать в себя два электрода. Кроме того, блок измерения четвертого биосигнала правой стороны может включать в себя два электрода. Блок измерения четвертого биосигнала может иметь всего четыре электрода, включающие в себя левую и правую сторону. Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере двух из электродов, включенных в блок 510 измерения первого биосигнала, блок 610 измерения второго биосигнала, блок 3210 измерения третьего биосигнала и блок 3310 измерения четвертого биосигнала.

[168] Блок 300 управления может получать информацию физического состояния пользователя на основе биосигнала, полученного от блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала или блока 3310 измерения четвертого биосигнала.

Например, блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере двух из всего четырех электродов 3220 измерения третьего биосигнала и по меньшей мере двух из всего четырех электродов измерения четвертого биосигнала, и получает информацию о физическом состоянии пользователя на основе биосигнала пользователя.

[169] Биосигналом может быть значение, измеренное путем подачи тока или напряжения в тело пользователя. Например, биосигнал может включать в себя по меньшей мере один из импеданса, значения тока и значения напряжения, полученных от блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала или блока 3310 измерения четвертого биосигнала. Блок 300 управления может получать информацию о физическом состоянии на основе биосигнала. Информация о физическом состоянии может включать в себя состав тела или электрокардиограмму.

[170] Биометрическая информация для получения состава тела или электрокардиограммы, включенная в информацию о физическом состоянии, может дублироваться. Блок 300 управления может получать как информацию состава тела, так и информацию электрокардиограммы путем измерения биометрической информации один раз без отдельного измерения биометрической информации для получения информации состава тела и информации электрокардиограммы, но не ограничивается этим. Блок 300 управления может по отдельности измерять биосигнал для получения информации состава тела и биосигнал для получения информации электрокардиограммы.

[171] В дальнейшем будет подробно описан компоненты, включенные в блок 510 измерения первого биосигнала и блок 610 измерения второго биосигнала.

[172] На фиг. 8 показан вид в перспективе блока измерения первого биосигнала согласно варианту осуществления настоящего изобретения. На фиг. 9 показан вид, изображающий компоненты, включенные в блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[173] На фиг. 9 слово 'перед' (901) может означать направление вперед, когда пользователь сидит на массажном аппарате 100. Кроме того, слово 'вверх' или 'над' (902) может означать направление вверх, когда пользователь сидит на массажном аппарате 100.

[174] Блок 510 измерения первого биосигнала может включать в себя пластину 910. Пластина 910 может быть закреплена на корпусе блока 500 массажа руки. Пластина 910 может быть выполнена из металлического материала. Пластина может иметь форму, удлиненную перед (901) или назад. Пластина 910 может иметь форму баранки. То есть пластина 910 может иметь отверстие.

[175] Блок 510 измерения первого биосигнала может включать в себя нижнюю крышку 920. Нижняя крышка 920 может размещаться на пластине. Как описано выше, пластина 910 может быть прикреплена к корпусу блока массажа руки. Однако нижняя крышка 920 может не крепиться к пластине 910. Нижняя крышка 920 может скользить по пластине 910.

[176] Блок 510 измерения первого биосигнала может включать в себя по меньшей мере два магнита 930. По меньшей мере два магнита 930 могут быть закреплены на нижней крышке 920. Согласно фиг. 17, будет описано положение магнитов 930 согласно варианту осуществления настоящего изобретения.

[177] Фиг. 17 изображает магниты согласно варианту осуществления настоящего изобретения.

[178] Согласно фиг. 17, по меньшей мере два магнита 930 может располагаться на обеих сторонах нижней крышки 920. По меньшей мере два магнита 930 могут быть закреплены на нижней крышке 920. По меньшей мере два магнита 930 могут включать в себя первый магнит 931, второй магнит 932, третий магнит 933 и четвертый магнит 934. Первый магнит 931 и четвертый магнит 934 могут располагаться на левом краю нижней крышки 920. Второй магнит 932 и третий магнит 933 может располагаться на правом краю нижней крышки 920.

[179] Согласно фиг. 9, по меньшей мере два магнита 930 могут быть обращены к пластине 910. По меньшей мере два магнита 930 могут не касаться пластины 910 благодаря нижней крышке 920. Однако по меньшей мере два магнита 930 и пластина 910 могут притягиваться друг к другу магнитной силой. Один из по меньшей мере двух магнитов 930 может располагаться на левом краю нижней крышки 920, и другой может располагаться на правом краю нижней крышки 920.

[180] Благодаря по меньшей мере двум магнитам 930, нижняя крышка 920 может перемещаться вперед (901) или назад на пластине 910. Перемещение блока 510 измерения первого биосигнала будет описано со ссылкой на фиг. 10. Согласно фиг. 9, блок 510 измерения первого биосигнала может включать в себя верхнюю крышку 970. Верхняя крышка 970 может покрывать нижнюю крышку 920 для защиты различных компонентов на нижней крышке 920. Верхняя крышка 970 может соединяться с нижней крышкой 920. Верхняя крышка 970 может включать в себя опору 971 для ладони. Опора 971 для ладони может иметь выпуклую вверх форму благодаря чему пользователь может удобно помещать кисть руки на опоре для ладони.

[181] Блок 510 измерения первого биосигнала может включать в себя электрод 980 измерения первого биосигнала. Электрод 980 измерения первого биосигнала может иметь очень низкое сопротивление. Дополнительно, электрод 980 измерения первого биосигнала может плакироваться никелем или хромом. Кроме того, электрод 980 измерения первого биосигнала может быть силиконовым электродом. Силиконовый электрод может быть электродом с использованием силикона и серебряного нанопровода. Серебряный нанопровод имеет высокую электропроводность и гибкий характер. Поскольку силиконовый электрод является гибким, даже если он касается кожи пользователя, пользователь не ощущает холод и тяжесть, но может чувствовать себя удобно. Кроме того, силиконовый электрод легко принимает желаемую форму.

[182] Электрод 980 измерения первого биосигнала может касаться участка ладони пользователя. Электрод 980 измерения первого биосигнала может вставляться в отверстие, сформированное в верхней крышке 970.

[183] Два электрода 980 измерения первого биосигнала могут быть включены в блок 510 измерения первого биосигнала левой стороны. Кроме того, два электрода 980 измерения первого биосигнала могут быть включены в блок 510 измерения первого биосигнала правой стороны. Таким образом, блоки 510 измерения первого биосигнала левой стороны и правой стороны может иметь всего четыре электрода 980 измерения первого биосигнала.

[184] Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере одного из электрода 980 измерения первого биосигнала и электрода 610 измерения второго биосигнала. Кроме того, блок 300 управления может получать информацию о физическом состоянии на основе биосигнала. Электрод 980 измерения первого биосигнала может касаться пользователя. Электрод 980 измерения первого биосигнала может электрически присоединяться к блоку 300 управления. Блок 300 управления может получать биосигнал на основе сигнала от электрода 980 измерения первого биосигнала. Дополнительно, блок 300 управления может получать информацию о физическом состоянии пользователя на основе биосигнала.

[185] Согласно фиг. 22, блок 3210 измерения третьего биосигнала может включать в себя электрод 3220 измерения третьего биосигнала.

[186] Электрод 3320 измерения третьего биосигнала может иметь очень низкое сопротивление. Кроме того, электрод 3320 измерения третьего биосигнала может плакироваться никелем или хромом. Кроме того, электрод 3320 измерения третьего биосигнала может быть силиконовым электродом. Силиконовый электрод может быть электродом с использованием силикона и серебряного нанопровода. Серебряный нанопровод имеет высокую электропроводность и гибкий характер. Поскольку силиконовый электрод является гибким, даже если он касается кожи пользователя, пользователь не ощущает холод и тяжесть, но может чувствовать себя удобно. Кроме того, силиконовый электрод легко принимает желаемую форму.

[187] Электрод 3320 измерения третьего биосигнала может включать в себя первый электрод 3221 измерения третьего биосигнала и второй электрод 3222 измерения третьего биосигнала. Первый электрод 3221 измерения третьего биосигнала и второй электрод 3222 измерения третьего биосигнала может удлиняться слева направо. В данном случае, левый и правый может означать левый и правый, когда пользователь сидит на массажном аппарате.

[188] Первый электрод 3221 измерения третьего биосигнала может быть обращен вверх, чтобы касаться кисти руки пользователя. Кроме того, первый электрод 3221 измерения третьего биосигнала может быть прикреплен к корпусу блока массажа руки. Кроме того, второй электрод 3222 измерения третьего биосигнала может быть длиннее, чем первый электрод измерения третьего биосигнала. Второй электрод 3222 измерения третьего биосигнала может располагаться на задней стороне первого электрода 3221 измерения третьего биосигнала. В данном случае, зад может означать зад, когда пользователь сидит на массажном аппарате 100. Второй электрод 3222 измерения третьего биосигнала может быть обращен вверх для вхождения в соприкосновение с кистью руки пользователя, и может быть прикреплен к корпусу блока массажа руки.

[189] Нижние поверхности первого электрода 3221 измерения третьего биосигнала и второго электрода 3222 измерения третьего биосигнала могут соединяться с двумя опорами электродов, проходящими вверх и вниз. В данном случае, 'вниз' может означать направление к земле, и 'вверх' может означать направление, противоположное направлению вниз. Нижняя поверхность первого электрода 3221 измерения третьего биосигнала может соединяться с двумя опорами 3240. Кроме того, нижняя поверхность второго электрода 3222 измерения третьего биосигнала может соединяться с двумя опорами 3230. Опоры 3230 и 3240 электродов могут быть соединены винтами с корпусом блока массажа руки. Таким образом, электрод 3220 измерения третьего биосигнала может быть прикреплен к блоку массажа руки.

[190] Блок 3210 измерения третьего биосигнала также может включать в себя верхнюю крышку 970. Верхняя крышка 970 может покрывать нижнюю крышку 920 для защиты различных компонентов и структур на нижней крышке 920. Верхняя крышка 970 может соединяться с нижней крышкой 920. Верхняя крышка 970 может включать в себя опору 971 для ладони. Опора 971 для ладони может иметь выпуклую вверх форму, благодаря чему, пользователь может удобно поместить кисть руки на опору для ладони. Нижняя крышка 920 блока 3210 измерения третьего биосигнала может быть прикреплена к блоку массажа руки. Таким образом, блок 3210 измерения третьего биосигнала может не перемещаться вперед и назад. Массажный аппарат 100 может включать в себя один-единственный из блока 510 измерения первого биосигнала и блока 3210 измерения третьего биосигнала.

[191] Опоры 3230 и 3240 электродов могут быть окружены наполнителем. Верхние поверхности первого электрода 3221 измерения третьего биосигнала и второго электрода 3222 измерения третьего биосигнала могут выступать из наполнителя. Таким образом, электрод 3220 измерения третьего биосигнала может касаться участка ладони пользователя. Наполнитель может быть выполнен из полиуретана (PU), полистирола или губчатого материала. Верхняя крышка 970 может располагаться на наполнителе. Электрод 3220 измерения третьего биосигнала может проходить через отверстие верхней крышки 970, и ладонь пользователя может касаться электрода 3220 измерения третьего биосигнала.

[192] Блок измерения третьего биосигнала левой стороны может включать в себя два электрода измерения третьего биосигнала. Кроме того, блок измерения третьего биосигнала правой стороны может включать в себя два электрода измерения третьего биосигнала. Таким образом, блоки 3210 измерения третьего биосигнала левой стороны и правой стороны могут включать в себя всего четыре электрода 3220 измерения третьего биосигнала.

[193] Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере одного из электродов электрода 3220 измерения третьего биосигнала, блока 610 измерения второго биосигнала и электрода 3410 измерения четвертого биосигнала. Дополнительно, блок 300 управления может получать информацию о физическом состоянии на основе биосигнала. Электрод 3220 измерения третьего биосигнала может вступать в контакт с пользователем. Электрод 3220 измерения третьего биосигнала может электрически соединяться с блоком 300 управления. Блок 300 управления может получать биосигнал на основе сигнала от электрода 3220 измерения третьего биосигнала. Кроме того, блок 300 управления может получать информацию о физическом состоянии пользователя на основе биосигнала.

[194] Согласно фиг. 9, блок 510 измерения первого биосигнала или блок 3210 измерения третьего биосигнала может включать в себя множество светодиодов 940 для лечения. Множество светодиодов 940 для лечения может быть закреплено на нижней крышке 920. Множество светодиодов 940 для лечения может излучать свет на основе сигнала управления блока 300 управления. Множество светодиодов 940 для лечения может располагаться на РСВ 941 управления LED. РСВ 941 управления LED может включать в себя процессор и память. Блок 300 управления может передавать сигнал управления на РСВ 941 управления LED. РСВ 941 управления LED может включать или отключать по меньшей мере часть светодиодов 940 для лечения на основе сигнала управления.

[195] Множество светодиодов 940 для лечения может излучать свет с длинной волны, полезной для здоровья сустава пользователя. Например, длина волны света, излучаемого множеством светодиодов 940 для лечения, может находиться в диапазоне от 0,5 мкм (микрон) до 2,5 мкм. В частности, длина волны света, излучаемого множеством светодиодов 940 для лечения, может находиться в диапазоне от 800 нм (нанометров) до 1000 нм. Кроме того, плотность мощности света, излучаемого от светодиодов 940, может находиться в диапазоне от 2,0 до 3,0 мВт/см2, и плотность энергии может находиться в диапазоне от 11,00 до 12,00 Дж/ см2.

[196] Поскольку кисть руки пользователя располагается на блоке 510 измерения первого биосигнала или блоке 3210 измерения третьего биосигнала, множество светодиодов 940 для лечения может излучать свет к ладони пользователя. Суставы кисти руки пользователя могут восстанавливать светом множества светодиодов 940 для лечения. В частности, свет множества светодиодов 940 для лечения может направляться к пальцам пользователя. Пользователь может направлять свет светодиодов 940 на пальцы для улучшения здоровья суставов.

[197] Множество светодиодов 940 для лечения может располагаться под верхней крышкой 970. По меньшей мере часть верхней крышки 970 может быть прозрачной, благодаря чему свет множества светодиодов 940 для лечения передается к кисти руки пользователя. Альтернативно, по меньшей мере часть верхней крышки 970 может быть полупрозрачной. Альтернативно, по меньшей мере часть верхней крышки 970 может включать в себя отверстие, благодаря чему, свет светодиодов 940 передается к кисти руки пользователя. Верхняя крышка 970 может быть выполнена из материала который пропускает только конкретные длины волны. Например, верхняя крышка 970 может быть выполнена из материала, который пропускает только длину волны света, излучаемого от светодиодов 940.

[198] Множество светодиодов 940 для лечения могут располагаться вдоль пяти линий. Каждая линия может располагаться под пальцами. Соответственно, множество светодиодов 940 для лечения может эффективно подавать свет на пальцы пользователя. Кроме того, множество светодиодов 940 для лечения могут располагаться концентрично. Таким образом, множество светодиодов 940 для лечения могут эффективно подавать свет на ладонь пользователя.

[199] Блок 510 измерения первого биосигнала или блок 3210 измерения третьего биосигнала может дополнительно включать в себя опору 950 блока нагрева. Опора 950 блока нагрева может быть закреплена на нижней крышке 920. Опора 950 блока нагрева может располагаться под блоком нагрева для поддержания формы блока нагрева. Опора 950 блока нагрева может иметь выпуклую вверх форму. В случае, когда пользователь естественно помещает кисть руки на блоке 510 измерения первого биосигнала или блоке 3210 измерения третьего биосигнала, при наблюдении от ладони пользователя, ладонь пользователя может быть вогнутой. Соответственно, опора 950 блока нагрева может быть выпуклой вверх (902) для эффективной передачи тепла в ладонь пользователя.

[200] Опора 950 блока нагрева может располагаться над (902) множеством светодиодов 940 для лечения. Опора 950 блока нагрева может быть выполнена из прозрачного материала, чтобы не скрывать свет светодиодов 940.

[201] Блок 510 измерения первого биосигнала или блок 3210 измерения третьего биосигнала может дополнительно включать в себя блок 960 нагрева. Блок 960 нагрева может быть закреплен на опоре 950 блока нагрева. Блок 960 нагрева может быть сформирован вдоль выпуклой поверхности опоры 950 блока нагрева. Блок 960 нагрева может генерировать тепло на основе сигнала управления блока 300 управления. Блок 960 нагрева может обеспечивать пользователю лечебное прогревание.

[202] Блок 960 нагрева может располагаться над множеством светодиодов. Блок 960 нагрева может иметь такую форму, чтобы не скрывать свет светодиодов 940. Например, блок 960 нагрева может включать в себя по меньшей мере одну щель. Благодаря щели, свет светодиодов 940 не скрывается блоком 960 нагрева, и может передаваться на ладонь пользователя.

[203] Фиг. 10 изображает блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[204] Блок массажа руки может включать в себя покровный лист 1010. Покровный лист 1010 может быть компонентом, обеспеченным для завершения конструкции массажного аппарата 100. Покровный лист 1010 может быть выполнен из кожи, искусственной кожи или полиуретана (PU). Кроме того, покровный лист 1010 может быть обеспечен для фиксации блока 510 измерения первого биосигнала.

[205] Согласно фиг. 9 и 10, верхняя крышка 970 может включать в себя участок 972 фиксации верхней крышки. Участок 972 фиксации верхней крышки может быть сформирован по периметру опоры 971 для ладони верхней крышки 970 и может быть плоским. Участок 972 фиксации верхней крышки может включать в себя по меньшей мере одно отверстие или один зацепляющий участок. Зацепляющий участок может иметь форму крюка. По меньшей мере одно отверстие или один зацепляющий участок участка 972 фиксации верхней крышки присоединяется к зацепляющему участку или отверстию нижней крышки 92 0, благодаря чему верхняя крышка 970 может прикрепляться к нижней крышке 920.

[206] Покровный лист 1010 может покрывать по меньшей мере часть участка 972 фиксации верхней крышки. По меньшей мере часть участка 972 фиксации верхней крышки может располагаться под покровным листом 1010 блока массажа руки для предотвращения отделения верхней крышки 970 от покровного листа 1010 блока массажа руки. То есть покровный лист 1010 может препятствовать горизонтальному или вертикальному перемещению блок 510 измерения первого биосигнала. Блок 510 измерения первого биосигнала может перемещаться только в направлении вперед-назад.

[207] несмотря на то, что это и не показано на фиг. 9 или 10, на пластине 910 могут быть сформированы направляющие рельсы в направлении вперед-назад. Нижняя крышка 920 может перемещаться назад и вперед по направляющим рельсам. Направляющие рельсы могут препятствовать горизонтальному или вертикальному перемещению нижней крышки 920. Со ссылкой на фиг. 16 будет описана пластина 910, на которой сформированы направляющие рельсы.

[208] Фиг. 16 изображает блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[209] Пластина 910 согласно варианту осуществления настоящего изобретения может включать в себя направляющие рельсы 1610. Направляющие рельсы 1610 могут быть сформированы на пластине 910 в направлении вперед-назад. Направляющие рельсы 1610 могут включать в себя канавки, проходящие назад и вперед. Левая сторона и правая сторона участка 972 фиксации верхней крышки может вставляться в канавки направляющих рельсов 1610. Блок 510 измерения первого биосигнала может перемещаться назад и вперед по направляющим рельсам 1610. Направляющие рельсы 1610 могут препятствовать горизонтальному или вертикальному перемещению верхней крышки 970 или нижней крышки 920. То есть, Направляющие рельсы 1610 могут препятствовать горизонтальному или вертикальному перемещению блока 510 измерения первого биосигнала.

[210] Согласно варианту осуществления настоящего изобретения, блок 510 измерения первого биосигнала может не включать в себя по меньшей мере два магнита 930, поскольку блок 510 измерения первого биосигнала может перемещаться назад и вперед по направляющим рельсам 1610, но не ограничивается этим. Блок 510 измерения первого биосигнала может включать в себя магниты, благодаря чему блок 510 измерения первого биосигнала может уверенно перемещаться на пластине 910, включающей в себя направляющие рельсы 1610.

[211] На фиг. 18 показан вид в перспективе блока измерения первого биосигнала согласно варианту осуществления настоящего изобретения. Фиг. 19 изображает компоненты, включенные в блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[212] Фиг. 18 и 19 изображен вариант осуществления, отличный от варианта осуществления, представленного на фиг. 8 и 9, но имеющий компоненты, дублирующие компоненты, представленные на фиг. 8 и 9. Кроме того, их повторное описание будет опущено. Таким образом, не описанное содержание в отношении фиг. 18 и 19 можно понять со ссылкой на фиг. 8 и 9.

[213] На фиг. 19 слово 'перед' (1901) может означать направление, в котором смотрит пользователь, когда пользователь сидит на массажном аппарате 100. Кроме того, слово 'вверх' или 'над' (1902) может означать направление вверх, когда пользователь сидит на массажном аппарате 100.

[214] Согласно фиг. 18 и 19, блок 510 измерения первого биосигнала может включать в себя функциональную кнопку 1820. Функциональная кнопка 1820 может быть включена в блок 2180 пользовательского ввода. Блок 510 измерения первого биосигнала может включать в себя по меньшей мере одну функциональную кнопку 1820.

[215] Функциональная кнопка 1820 может принимать ввод для заранее определенной функции. Например, заранее определенная функция может быть функцией отклонения/восстановления или функцией начала/остановки режима массажа. Однако функциональная кнопка 1820 может не принимать только ввод для заранее определенной функции. Функция функциональной кнопки 1820 может устанавливаться/изменяться блоком 300 управления. Блок 300 управления может изменять функцию функциональной кнопки 1820 на основе ввода пользователя.

[216] Блок измерения первого биосигнала левой стороны и блок измерения первого биосигнала правой стороны может соответственно включать в себя функциональные кнопки 1820.

Функциональные кнопки 1820, включенные в блок измерения первого биосигнала левой стороны и блок измерения первого биосигнала правой стороны, могут осуществлять разные функции.

[217] Согласно фиг. 19, блок 510 измерения первого биосигнала может включать в себя направляющую 1821 функциональной кнопки. Направляющая 1821 функциональной кнопки может представлять собой структуру для направления перемещения функциональной кнопки 1820.

[218] Направляющая 1821 функциональной кнопки может быть получена литьем под давлением отдельно от верхней крышки 970. Дополнительно, направляющая 1821 функциональной кнопки может присоединяться к верхней крышке 970, но не ограничивается этим, и может быть сформирована совместно с верхней крышкой 970.

[219] Фиг. 26 изображает функцию функциональной кнопки согласно варианту осуществления настоящего изобретения.

[220] Согласно фиг. 26, массажный аппарат 100 может включать в себя блок 2610 измерения первого биосигнала левой стороны, расположенный на блоке левого подлокотника, и блок 2620 измерения первого биосигнала правой стороны, расположенный на блоке правого подлокотника. Блок 2610 измерения первого биосигнала левой стороны может включать в себя первую функциональную кнопку 1822. Кроме того, блок 2620 измерения первого биосигнала правой стороны может включать в себя вторую функциональную кнопку 1823. Пользователь может управлять массажным аппаратом 100 с использованием функциональных кнопок 1822 и 1823, расположенных на правой и левой сторонах даже в состоянии, в котором обе кисти рук пользователя размещены в блоке 500 массажа руки для получения массажа. То есть, пользователь может легко манипулировать различными функциями массажного аппарата 100 даже в случае, когда пользователю трудно двигаться, поскольку руки пользователя захвачены в расширенных ручных воздушных подушках блока 500 массажа руки.

[221] Массажный аппарат 100 сконфигурирован так, чтобы пользователь устанавливать разные функции функциональных кнопок 1822 и 1823 согласно текущему рабочему состоянию массажного аппарата 100. Например, в случае, когда массажный аппарат 100 обеспечивает массаж пользователю, одна из функциональных кнопок 1822 и 1823 может быть кнопкой для остановки предоставления массажа. Однако, в случае, когда массажный аппарат 100 не обеспечивает массаж, одна из функциональных кнопок 1822 и 1823 может превращаться в кнопку для выполнения предоставления массажа. Как описано выше, поскольку функция, назначенная функциональной кнопке, может изменяться при изменении рабочего состояния массажного аппарата, массажный аппарат 100 согласно настоящему изобретению может управлять различными функциями, пригодными для текущей ситуации с использованием малого количества кнопок.

[222] Согласно варианту осуществления настоящего изобретения, в случае, когда пользователь нажимает одну из функциональных кнопок 1822 и 1823, массажный аппарат 100 может изменять угол кресла. В частности, в случае, когда пользователь нажимает первую функциональную кнопку 1822, массажный аппарат 100 может изменять угол кресла. Массажный аппарат 100 может непрерывно изменять угол, когда пользователь нажимает первую функциональную кнопку 1822. Кроме того, массажный аппарат 100 может перемещаться на заранее определенный угол всякий раз, когда пользователь нажимает первую функциональную кнопку 1822. Массажный аппарат 100 может повторять действие постепенного приведения спинки кресла в горизонтальное положение и постепенного приведения спинки кресла в вертикальное положение, когда пользователь нажимает первую функциональную кнопку 1822. Пользователь может останавливать управление углом, отводя кисть руки от первой функциональной кнопки 1822, когда кресло достигает желаемого угла.

[223] Согласно варианту осуществления настоящего изобретения, в случае, когда пользователь нажимает другую функциональную кнопку в состоянии, в котором массажный аппарат 100 останавливается, массажный аппарат 100 может начинать обеспечивать массаж пользователю на основе рекомендованного режима массажа. Рекомендованный режим массажа может ранее храниться в массажном аппарате 100. В данном случае, другая функциональная кнопка может быть второй функциональной кнопкой 1823. Кроме того, в случае, когда пользователь нажимает другую кнопку в состоянии, в котором массажный аппарат 100 перемещается, массажный аппарат 100 может временно останавливать режим массажа. Массажный аппарат 100 может временно останавливать все свои операции, но не ограничивается этим. Массажный аппарат 100 может останавливать только некоторые операции. Например, массажный аппарат 100 может временно останавливать только расширение/сжатие воздушного мешка руки, но может непрерывно осуществлять другие массажные операции. в случае, когда пользователь нажимает другую кнопку в состоянии, в котором массажный аппарат 100 временно останавливается, массажный аппарат 100 может возобновлять массажную деятельность. Например, если все операции массажного аппарата временно остановлены, массажный аппарат 100 может возобновлять все операции. Альтернативно, если лишь некоторые операции массажного аппарата 100 временно остановлены, массажный аппарат 100 может возобновлять некоторые операции. Например, если временно останавливается работа только воздушного мешка руки, массажный аппарат 100 может возобновлять работу воздушного мешка руки.

[224] Кроме того, согласно варианту осуществления настоящего изобретения, в случае, когда пользователь нажимает любую из функциональных кнопок 1822 и 1823, режим массажа может заканчиваться. То есть, массажный аппарат 100 может не обеспечивать массаж пользователю. Дополнительно, массажный аппарат 100 может возвращаться в базовое состояние.

[225] Согласно другому варианту осуществления настоящего изобретения, в случае, когда пользователь нажимает одну из функциональных кнопок 1822 и 1823, массажный аппарат 100 может изменять угол кресла. В частности, в случае, когда пользователь нажимает первую функциональную кнопку 1822, массажный аппарат 100 может изменять угол кресла. Массажный аппарат 100 может непрерывно изменять угол, когда пользователь нажимает первую функциональную кнопку 1822. Кроме того, массажный аппарат 100 может перемещаться на заранее определенный угол всякий раз, когда пользователь нажимает первую функциональную кнопку 1822. Массажный аппарат 100 может повторять действие постепенного приведения спинки кресла в горизонтальное положение и постепенного приведения спинки кресла в вертикальное положение, когда пользователь нажимает первую функциональную кнопку 1822. Пользователь может останавливать управление углом, отводя кисть руки от первой функциональной кнопки 1822, когда кресло достигает желаемого угла.

[226] Согласно другому варианту осуществления настоящего изобретения, в случае, когда пользователь нажимает другую функциональную кнопку в состоянии, в котором массажный аппарат 100 останавливается, массажный аппарат 100 может начинать обеспечивать массаж пользователю на основе рекомендованного режима массажа. Рекомендованный режим массажа может ранее храниться в массажном аппарате 100. В данном случае, другая функциональная кнопка может быть второй функциональной кнопкой 1823. Кроме того, в случае, когда пользователь нажимает другую кнопку в состоянии, в котором массажный аппарат 100 перемещается, массажный аппарат 100 может временно останавливать режим массажа. Массажный аппарат 100 может временно останавливать все свои операции, но не ограничивается этим. Массажный аппарат 100 может останавливать только некоторые операции. Например, массажный аппарат 100 может временно останавливать только расширение/сжатие воздушного мешка руки, но может непрерывно осуществлять другие массажные операции. В случае, когда пользователь нажимает другую кнопку в состоянии, в котором массажный аппарат 100 временно останавливается, массажный аппарат 100 может возобновлять массажную деятельность. Например, если все операции массажного аппарата временно остановлены, массажный аппарат 100 может возобновлять все операции. Альтернативно, если лишь некоторые операции массажного аппарата 100 временно остановлены, массажный аппарат 100 может возобновлять некоторые операции. Например, если временно останавливается работа только воздушного мешка руки, массажный аппарат 100 может возобновлять работу воздушного мешка руки.

[227] Кроме того, согласно другому варианту осуществления настоящего изобретения, в случае, когда пользователь длительно нажимает обе функциональные кнопки 1822 и 1823, режим массажа может заканчиваться. То есть, массажный аппарат 100 может не обеспечивать массаж пользователю. Кроме того, массажный аппарат 100 может возвращаться в базовое состояние. До сих пор были описаны заранее определенные операции функциональных кнопок 1822 и 1823. Однако настоящее изобретение не ограничивается этим. Массажный аппарат 100 может задавать функции функциональных кнопок 1822 и 1823 на основе выбора пользователя. Например, массажный аппарат 100 может отображать меню для настройки функциональных кнопок 1822 и 1823 на дисплее. Массажный аппарат 100 может принимать ввод пользователя, указывающий, какая работа будет выполняться согласно картинам нажатия пользователем функциональных кнопок 1822 и 1823. Картина нажатия функциональных кнопок 1822 и 1823 может включать в себя ʺслучай, когда первая функциональная кнопка 1822 и вторая функциональная кнопка 1823 одновременно кратко нажимаются один разʺ, ʺслучай, когда первая функциональная кнопка 1822 и вторая функциональная кнопка 1823 одновременно кратко нажимаются дваждыʺ, или ʺслучай, когда первая функциональная кнопка 1822 и вторая функциональная кнопка 1823 одновременно длительно нажимаютсяʺ. Кроме того, картина нажатия функциональных кнопок 1822 и 1823 может включать в себя случай, когда первая функциональная кнопка 1822 нажимается кратко, и вторая функциональная кнопка 1823 нажимается кратко в течение фиксированного времени. На основе принятого ввода пользователя, массажный аппарат 100 может определять, какая работа будет выполняться при нажатии пользователем функциональных кнопок 1822 и 1823 в конкретной картине.

[228] Согласно фиг. 18 и 19, блок 510 измерения первого биосигнала может включать в себя световоды 1811, 1812, 1813 и 1814. Световоды 1811, 1812, 1813 и 1814 могут иметь конфигурацию для пропускания света, излучаемого множеством светодиодов 1941 и 1942 к кисти руки пользователя.

[229] Световоды 1811, 1812, 1813 и 1814 могут быть выполнены из прозрачного материала. Кроме того, световоды 1811, 1812, 1813 и 1814 могут быть выполнены из материала, который избирательно пропускает длину волны света, излучаемого множеством светодиодов 1941 и 1942.

[230] Световод 1811 может располагаться на запястье. Благодаря световоду 1811, пользователь может предотвращать запястный синдром путем подачи света, излучаемого от светодиодов 1941, на запястье. Кроме того, световоды 1811, 1812, 1813 и 1814 могут располагаться на участке пальцев пользователя. Благодаря световодам 1811, 1812, 1813 и 1814, пользователь может препятствовать заболеваниям, которым могут быть подвержены суставы палец путем подачи света, излучаемого множеством светодиодов 1942 для лечения.

[231] Согласно фиг. 19, верхняя крышка 970 может включать в себя опору 1971 для ладони и участок 1972 фиксации верхней крышки. Опора 1971 для ладони может иметь отверстия для введения туда световодов 1812, 1813 и 1814. Кроме того, участок 1972 фиксации верхней крышки может иметь отверстие для введения туда световода 1811.

[232] Блок 510 измерения первого биосигнала может дополнительно включать в себя опору 1950 блока нагрева. Опора блока нагрева может быть закреплена на нижней крышке 920. Опора 1950 блока нагрева может располагаться под блоком нагрева для поддержания формы блока нагрева. Опора 1950 блока нагрева может иметь выпуклую вверх форму. В случае, когда пользователь естественно помещает кисть руки на блоке 510 измерения первого биосигнала, при наблюдении от ладони пользователя, ладонь пользователя может быть вогнутой. Соответственно, опора 1950 блока нагрева может быть выпуклой вверх (1902) для эффективной передачи тепла в ладонь пользователя. Кроме того, как показано на фиг. 19, верхняя поверхность опоры 1950 блока нагрева может быть плоской.

[233] Опора 1950 блока нагрева может располагаться над (1902) множеством светодиодов 1941 и 1942 для лечения. Опора 1950 блока нагрева может быть выполнена из прозрачного материала, чтобы не скрывать свет светодиодов 1941 и 1942.

[234] Блок 510 измерения первого биосигнала может дополнительно включать в себя блок 1960 нагрева. Блок 1960 нагрева может быть закреплен на опоре 1950 блока нагрева. Блок 1960 нагрева может размещаться на плоском участке верхней поверхности опоры 1950 блока нагрева. Блок 1960 нагрева может генерировать тепло на основе сигнала управления блока 300 управления. Блок 1960 нагрева может обеспечивать пользователю лечебное прогревание.

[235] Блок 1960 нагрева может располагаться над (1902) множеством светодиодов. Блок 1960 нагрева может иметь такую форму, чтобы не скрывать свет светодиодов 1941 и 1942. Например, блок 1960 нагрева может включать в себя по меньшей мере одну щель. Благодаря щели, свет светодиодов 1941 и 1942 не блокируется блоком 1960 нагрева, и может передаваться на ладонь пользователя. Кроме того, по меньшей мере одна щель, включенная в блок 1960 нагрева, может располагаться на нижних концах световодов 1811, 1812, 1813 и 1814. Согласно фиг. 19, блок 1960 нагрева может иметь три щели, сформированные в направлении вперед-назад для световодов 1811, 1812, 1813 и 1814. Свет светодиодов 1942 может передаваться на ладонь пользователя благодаря трем щелям, сформированным в направлении вперед-назад. Кроме того, блок 1960 нагрева может иметь одну щель, сформированную в горизонтальном направлении для световода 1811. Благодаря щели, сформированной в горизонтальном направлении, свет множества светодиодов 1941 может передаваться на запястье пользователя.

[236] Блок 510 измерения первого биосигнала может включать в себя множество светодиодов 1941 и 1942 для лечения. Множество светодиодов 1941 и 1942 может быть закреплено на нижней крышке 920. Множество светодиодов 1941 и 1942 для лечения может излучать свет на основе сигнала управления блока 300 управления. Множество светодиодов 1941 и 1942 для лечения может иметь конфигурацию для подачи света LED на запястье пользователя. Дополнительно, множество светодиодов 1941 и 1942 для лечения может иметь конфигурацию для подачи света LED на пальцы пользователя.

[237] Множество светодиодов 1941 и 1942 для лечения может располагаться на РСВ 1940 управления LED. РСВ 1940 управления LED может включать в себя процессор и память. Блок 300 управления может отправлять сигнал управления на РСВ 1940 управления LED. РСВ 1940 управления LED может включать или отключать по меньшей мере часть светодиодов 1941 и 1942 на основе сигнала управления.

[238] Блок 510 измерения первого биосигнала может включать в себя нижнюю крышку 920. Нижняя крышка 920 может располагаться на корпусе блока массажа руки. Нижняя крышка 920 может быть закреплена на корпусе блока массажа руки, но не ограничивается этим. Например, нижняя крышка 920 может не быть закреплена на корпусе блока массажа руки. Нижняя крышка 920 может скользить по корпусе блока массажа руки.

[239] Фиг. 20 изображает блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения. Фиг. 21 изображает блок измерения первого биосигнала согласно варианту осуществления настоящего изобретения.

[240] несмотря на то, что фиг. 20 демонстрирует вариант осуществления отличный от показанного на фиг. 9, некоторые из компонентов, показанных на фиг. 20, могут дублировать компоненты, показанные на фиг. 9. Фиг. 20 может быть идентична фиг. 18 и 19. Компоненты, которые не описаны в связи с фиг. 20, могут быть описаны в связи с фиг. 9.

[241] Фиг. 20 демонстрирует, что участок покровного листа 1010 регулируется для удобства описания. Кроме того, на фиг. 20 не показан электрод, вставленный в верхнюю крышку 970.

[242] Согласно фиг. 20, пластина 2010 может располагаться на верхней крышке 970. Пластина может быть закреплена на покровном листе 1010 блока 500 массажа руки. То есть, по меньшей мере часть пластины 2010 может быть окружена покровным листом 1010. Кроме того, пластина 2010 целиком могут быть окружена покровным листом 1010. Фиг. 20 демонстрирует, что участок пластины 2010 не окружен покровным листом 1010, но причина этого в том, что участок покровного листа 1010 не показан для удобства описания.

[243] Пластина 2010 может располагаться на верхней крышке 970. В частности, пластина 2010 может располагаться на участке 1972 фиксации верхней крышки верхней крышки 970. Пластина 2010 может располагаться вдоль участка 1972 фиксации верхней крышки. Участок покровного листа 1010 может располагаться между верхней крышкой 970 и пластиной 2010. Пластина 2010 может быть выполнена из металлического материала. По меньшей мере два магнита 930 могут быть обращены к пластине 2010.

[244] Согласно фиг. 19 и 20, магниты 930, расположенные под верхней крышкой 970, могут взаимодействовать с пластиной 2010 магнитной силой. Пластина 2010 и верхняя крышка 970 может входить в контакт друг с другом благодаря магнитной силе между магнитами 930 и пластиной 2010. Кроме того, благодаря магнитной силе между магнитами 930 и пластиной 2010, предотвращается отделение покровного листа 1010, окружающего пластину 2010, от пластины 2010. Таким образом, согласно настоящему изобретению, предотвращается сминание покровного листа 1010.

[245] Благодаря магнитной силе между магнитами 930 и пластиной 2010, блок 510 измерения первого биосигнала может не перемещаться горизонтально. Кроме того, благодаря покровному листу 1010, блок 510 измерения первого биосигнала может не перемещаться горизонтально и вертикально. Фиг. 21 демонстрирует пример, в котором блок 510 измерения первого биосигнала располагается под покровным листом 1010 согласно фиг. 20.

[246] Фиг. 11 демонстрирует блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[247] Блок 610 измерения второго биосигнала может включать в себя опору 1110 для ноги. Согласно фиг. 6 и 11, опора 1110 для ноги может быть сформирована на корпусе блока 622 массажа стопы для размещения на задней стороне ноги пользователя. В данном случае, зад может означать заднюю сторону, когда пользователь сидит на массажном аппарате 100.

[248] Блок 610 измерения второго биосигнала может включать в себя держатель 1150 стопы. Держатель 1150 стопы может присоединяться к передней части опоры 1110 для ноги. Держатель 1150 стопы может поддерживать ногу пользователя. Кроме того, держатель 1150 стопы может иметь вогнутую форму по отношению к пользователю, благодаря чему пользователь может с удобством помещать ногу на держатель 1150 стопы.

[249] Блок 610 измерения второго биосигнала может включать в себя упругий слой 1160. Упругий слой 1160 может присоединяться к передней части держателя 1150 стопы. Упругий слой 1160 может быть выполнен из упругого материала. Благодаря упругому слою 1160, пользователю может быть удобно, даже если нога пользователя касается электрода.

[250] Блок 610 измерения второго биосигнала может включать в себя покровный слой 1170. Покровный слой 1170 может быть присоединен к передней поверхности упругого слоя 1160. Покровный слой 1170 может быть компонентом для снабжения пользователя чистой конструкцией. Покровный слой 1170 может быть выполнен из кожи, искусственной кожи или полиуретана.

[251] Блок 610 измерения второго биосигнала может включать в себя электрод 1180 измерения второго биосигнала. Электрод 1180 измерения второго биосигнала может вставляться в отверстие, сформированное на передней поверхности покровного слоя. Кроме того, электрод 1180 измерения второго биосигнала может быть силиконовым электродом.

[252] Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере одного из электрода 980 измерения первого биосигнала и электрода 610 измерения второго биосигнала. Электрод 1180 измерения второго биосигнала может вступать в контакт с пользователем. Электрод измерения второго биосигнала может электрически присоединяться к блоку 300 управления. Блок 300 управления может получать биосигнал на основе сигнала от электрода 1180 измерения второго биосигнала.

[253] Электрический провод может проходить от электрода 1180 измерения второго биосигнала к блоку 300 управления, благодаря чему электрод 1180 измерения второго биосигнала электрически соединяется с блоком 300 управления. Опора 1110 для ноги, держатель 1150 стопы, упругий слой 1160 и покровный слой 1170 может, соответственно, иметь отверстия для проводки. Пользователь может помещать ногу на блок 610 измерения биосигнала. В этом случае, держатель 1150 стопы, упругий слой 1160 и покровный слой 1170 может перемещаться вперед и назад относительно опоры 1110 для ноги. Благодаря перемещению, держатель электрического провода из упругого материала (не показан) может удерживать электрический провод, благодаря чему, электрический провод между электродом 1180 измерения второго биосигнала и блоком 300 управления не повреждается. Держатель электрического провода может быть закреплен на любом из держателя 1150 стопы, упругого слоя 1160 и покровного слоя 1170. Держатель электрического провода может повышать долговечность массажного аппарата 100.

[254] Согласно фиг. 24, блок 3310 измерения четвертого биосигнала может включать в себя электрод 3410 измерения четвертого биосигнала. На фиг. 24 показана левая сторона блока 3310 измерения биосигнала. Верхняя поверхность электрода 3410 измерения четвертого биосигнала обращена к пользователю и ориентирована под углом от 1 до 45 градусов к поверхности земли. Конкретно, в случае, когда блок 2300 массажа ноги массажного аппарата 100 находится в базовом состоянии, верхняя поверхность электрода 3410 измерения четвертого биосигнала обращена к пользователю и ориентирована под углом от 1 до 45 градусов к поверхности земли. Базовое состояние представляет собой положение массажного аппарата 100, когда массажный аппарат 100 не обеспечивает массаж, и может означать состояние, в котором пользователю легко сидеть на массажном аппарате 100. Кроме того, базовое состояние может быть состоянием, в котором блок 2300 массажа ноги почти перпендикулярен к поверхности земли.

[255] Кроме того, электрод 3410 измерения четвертого биосигнала может быть силиконовым электродом. Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере одного из электрода 3220 измерения третьего биосигнала, электрода 1180 измерения второго биосигнала и электрода 3410 измерения четвертого биосигнала. Электрод 3410 измерения четвертого биосигнала может вступать в контакт с пользователем. Электрод 3410 измерения четвертого биосигнала может электрически соединяться с блоком 300 управления. Блок 300 управления может получать биосигнал на основе сигнала от электрода 3410 измерения четвертого биосигнала. Для электрического присоединения электрода 3410 измерения четвертого биосигнала к блоку 300 управления, электрический провод может проходить от электрода 3410 измерения четвертого биосигнала к блоку 300 управления.

[256] фиг. 25 демонстрирует блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[257] Фиг. 25 демонстрирует участок компонентов блока 610 измерения второго биосигнала. Компоненты, не представленные на фиг. 25, могут быть идентичны фиг. 11.

[258] Согласно различным вариантам осуществления настоящего изобретения, блок 610 измерения второго биосигнала может включать в себя держатель 1150 стопы. Держатель 1150 стопы может присоединяться к передней части опоры 1110 для ноги. Держатель 1150 стопы может поддерживать ногу пользователя. Кроме того, держатель 1150 стопы может иметь вогнутую форму по отношению к пользователю, благодаря чему пользователю удобно помещать стопу на держатель 1150 стопы. Дополнительно, держатель 1150 стопы может быть получен литьем под давлением с силиконом. Поскольку держатель 1150 стопы выполнен из мягкого материала, пользователю может быть удобно, даже когда блок 610 измерения второго биосигнала касается стопы пользователя.

[259] Блок 610 измерения второго биосигнала может включать в себя упругий слой 1160. Упругий слой 1160 может присоединяться к передней части держателя 1150 стопы. Упругий слой 1160 и держатель 1150 стопы могут быть связаны друг с другом с использованием двусторонней ленты. Упругий слой 1160 может быть выполнен из упругого материала. Например, упругий слой 1160 может быть выполнен из силиконового материала. Кроме того, упругий слой 1160 может иметь твердость HS40 или менее. Даже если нога пользователя касается электрода, благодаря упругому слою 1160 пользователь может ощущать мягкость.

[260] Блок 610 измерения второго биосигнала может не включать в себя покровный слой 1170 для воспрепятствования покровному слою 1170 в создании помехи между стопой пользователя и электродом.

[261] Блок 610 измерения второго биосигнала может включать в себя электрод 1180 измерения второго биосигнала. Электрод 1180 измерения второго биосигнала может вставляться в отверстие, сформированное в упругом слое 1160. Кроме того, электрод 1180 измерения второго биосигнала может быть силиконовым электродом.

[262] Электрод 1180 измерения второго биосигнала может иметь толщину от 5,0 до 7,0 мм. Кроме того, горизонтальный и вертикальный размеры электрода 1180 измерения второго биосигнала могут варьироваться от 13 мм до 17 мм. Электрод 1180 измерения второго биосигнала такого размера может наиболее точно измерять биосигнал.

[263] Электрод 1180 измерения второго биосигнала может подключаться к кабелю внутренней кнопкой. Блок 300 управления может измерять биосигнал пользователя с использованием электрода 1180 измерения второго биосигнала.

[264] Фиг. 12 изображает блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения. Фиг. 13 изображает блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения. Фиг. 14 изображает блок измерения второго биосигнала согласно варианту осуществления настоящего изобретения.

[265] Согласно фиг. 12-14, держатель 1150 стопы может включать в себя соединительный выступ 1151. Соединительный выступ 1151 может вставляться в соединительную канавку 1111 опоры 1110 для ноги. Соединительный выступ 1151 может иметь канавку. Направляющее кольцо 1140 может вставляться в канавку соединительного выступа 1151.

[266] Направляющий штифт 1120 может вставляться в пружину ИЗО. Кроме того, направляющий штифт 1120 может вставляться в канавку направляющего кольца 1140. Пружина 1130 может не вставляться в канавку направляющего кольца 1140. Пружина 1130 может принимать силу одной стороной направляющего кольца 1140.

[267] Направляющий штифт 1120, пружина 1130, направляющее кольцо 1140 и соединительный выступ 1151 держателя 1150 стопы могут вставляться в соединительную канавку 1111 опоры 1110 для ноги. Пружина 1130 может принимать силу одной стороной соединительной канавки 1111 и одной стороной направляющего кольца 1140, подлежащей сжатию. Пружина 1130 может толкать направляющее кольцо 1140 вперед. Таким образом, электрод 1180 измерения второго биосигнала может легко касаться зада ноги пользователя.

[268] Массажный аппарат 100 может включать в себя два блока 510 измерения первого биосигнала. Например, массажный аппарат 100 может включать в себя блок измерения первого биосигнала левой стороны и блок измерения первого биосигнала правой стороны. Каждый из блока измерения первого биосигнала левой стороны и блока измерения первого биосигнала правой стороны может включать в себя два электрода измерения первого биосигнала.

[269] Массажный аппарат 100 может включать в себя два блока 610 измерения второго биосигнала. Например, массажный аппарат 100 может включать в себя блок измерения второго биосигнала левой стороны и блок измерения второго биосигнала правой стороны. Каждый из блока измерения второго биосигнала левой стороны и блока измерения второго биосигнала правой стороны может включать в себя два электрода измерения второго биосигнала.

[270] Массажный аппарат 100 может включать в себя два блока 3210 измерения третьего биосигнала. Например, массажный аппарат 100 может включать в себя блок измерения третьего биосигнала левой стороны и блок измерения третьего биосигнала правой стороны. Каждый из блока измерения третьего биосигнала левой стороны и блока измерения третьего биосигнала правой стороны может включать в себя два электрода измерения третьего биосигнала.

[271] Массажный аппарат 100 может включать в себя два блока 3310 измерения четвертого биосигнала. Например, массажный аппарат 100 может включать в себя блок измерения четвертого биосигнала левой стороны и блок измерения четвертого биосигнала правой стороны. Каждый из блока измерения четвертого биосигнала левой стороны и блока измерения четвертого биосигнала правой стороны может включать в себя два электрода измерения четвертого биосигнала.

[272] Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере двух из четырех электродов измерения первого биосигнала, по меньшей мере два из четырех электродов измерения второго биосигнала, по меньшей мере два из четырех электродов измерения третьего биосигнала, и по меньшей мере два из четырех электродов измерения четвертого биосигнала. Таким образом, массажный аппарат 100 может точно измерять биосигнал. Кроме того, блок 300 управления может получать информацию о физическом состоянии пользователя на основе измеренного биосигнала. Общий измеритель биосигнала может просить пользователя занять особое положение, поскольку измеритель не может правильно измерять биосигнал, если руки пользователя касаются тела, или ноги касаются друг друга. Однако, в случае, когда пользователь сидит или лежит на массажном аппарате 100 согласно настоящему изобретению, пользователь может занимать оптимальное положение для измерения биосигнала благодаря корпусу массажного аппарата 100. Таким образом, массажный аппарат 100 согласно настоящему изобретению может измерять биосигнал наиболее точно.

[273] Кроме того, массажный аппарат 100 может периодически измерять биосигнал при обеспечении массажа. Соответственно, может отображаться эффект улучшения здоровья пользователя согласно массажу. Кроме того, массажный аппарат 100 может совокупно сохранять измеренные биосигналы пользователя или информацию о физическом состоянии, или может переносить измеренные биосигналы или информацию о физическом состоянии на облачный сервер. Измеренные биосигналы пользователя или информацию о физическом состоянии можно использовать для диагностирования пользователя, описанного ниже.

[274] Кроме того, массажный аппарат 100 может получать информацию о множестве биосигналов или множестве физических условий путем периодического осуществления измерения при однократном обеспечении массажа. Однократное обеспечение массажа один раз может означать, что массажный аппарат 100 обеспечивает пользователю один режим массажа. Массажный аппарат 100 может получать информацию о репрезентативном биосигнале или репрезентативном физическом состоянии из информации о множестве биосигналов или множестве физических условий. Например, массажный аппарат 100 может получать по меньшей мере одно из среднего значения, медианного значения, дисперсии или стандартного отклонения информации о множестве биосигналов или множестве физических условий, и может использовать полученное значение в качестве информации о репрезентативном биосигнале или репрезентативном физическом состоянии. Соответственно, пользователь может легко понять характеристики биосигнала или характеристик информации о физическом состоянии по количеству сеансов массажа.

[275] Кроме того, массажный аппарат 100 может представлять биосигналы по времени или информацию о физических условиях на дисплее на графике на основе информации о множестве биосигналов или множестве физических условий. Массажный аппарат 100 может представлять информацию о репрезентативном биосигнале или репрезентативном физическом состоянии согласно количеству сеансов массажа на дисплее на графике на основе множества биосигналов или информации о множестве физических условий.

[276] Фиг. 24 демонстрирует блок 3310 измерения четвертого биосигнала согласно варианту осуществления настоящего изобретения.

[277] Блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере одного из электрода 980 измерения первого биосигнала, электрода 1180 измерения второго биосигнала, электрода 3220 измерения третьего биосигнала и электрода 3410 измерения четвертого биосигнала. Электрод 3410 измерения четвертого биосигнала может входить в контакт с пользователем. Электрод 3410 измерения четвертого биосигнала может электрически присоединяться к блоку 300 управления. Для электрического присоединения электрода 3410 измерения четвертого биосигнала к блоку 300 управления, электрический провод может проходить от электрода 3410 измерения четвертого биосигнала к блоку 300 управления. На основе сигнала от электрода 3410 измерения четвертого биосигнала, блок 300 управления может получать биосигнал.

[278] Фиг. 15 изображает пример, в котором положение массажного аппарата регулируется для измерения биосигнала согласно варианту осуществления настоящего изобретения.

[279] Согласно фиг. 15, блок 300 управления может управлять работой блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала или блока 3310 измерения четвертого биосигнала. Блок 300 управления может осуществлять измерение биосигнала после регулировки положения массажного аппарата 100 в случае, когда пользователь вводит измерение информации о физическом состоянии.

[280] Кроме того, массажный аппарат 100 может автоматически измерять биосигнал пользователя. Пока массажный аппарат 100 обеспечивает массаж пользователю согласно режиму массажа, блок 300 управления может измерять биосигнал пользователя с заранее определенным периодом с использованием по меньшей мере двух из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Кроме того, блок 300 управления может периодически получать информацию о физическом состоянии пользователя на основе измеренного биосигнала. Массажный аппарат 100 может регулировать положение массажного аппарата 100 согласно режиму массажа. В случае, когда положение массажного аппарата 100 пригодно для измерения биосигналов, блок 300 управления может измерять биосигнал пользователя с использованием по меньшей мере двух из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Если пользователь сидит или лежит на массажном аппарате 100, это всегда может быть пригодным положением для измерения биосигнала, поэтому блок 300 управления может периодически измерять биосигналы, пока массажный аппарат 100 обеспечивает массаж. Кроме того, блок 300 управления может периодически получать информацию о физическом состоянии пользователя на основе биосигнала. Информация о физическом состоянии может включать в себя по меньшей мере одну из информации состава тела и информации электрокардиограммы.

[281] Блок 300 управления может одновременно измерять информацию состава тела и информацию электрокардиограммы пользователя с использованием по меньшей мере двух из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Сигналы для получения информации состава тела и информации электрокардиограммы могут быть аналогичными сигналами. Блок 300 управления может одновременно измерять информацию состава тела и информацию электрокардиограммы пользователя путем анализ сигналов, принятых от по меньшей мере двух из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Массажному аппарату 100 может понадобиться около 15 секунд для измерения состав тела с использованием по меньшей мере одного из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Кроме того, массажному аппарату 100 может понадобиться около одной минуты для измерения электрокардиограммы с использованием по меньшей мере одного из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Блок 300 управления может одновременно измерять информацию состава тела и информацию электрокардиограммы с использованием по меньшей мере части множества электродов, включенных в блок 510 измерения первого биосигнала, блок 610 измерения второго биосигнала, блок 3210 измерения третьего биосигнала или блок 3310 измерения четвертого биосигнала.

[282] Однако настоящее изобретение не ограничивается этим. Блок 300 управления может измерять по меньшей мере одну из информации состава тела и информации электрокардиограммы с заранее определенным периодом с использованием по меньшей мере одного из блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала и блока 3310 измерения четвертого биосигнала. Период для получения информации состава тела и период для получения информации электрокардиограммы могут отличаться друг от друга или могут быть одинаковыми.

[283] Блок 300 управления может совокупно сохранять измеренные биосигналы пользователя или информацию о физическом состоянии пользователя. Кроме того, блок 300 управления может передавать биосигналы пользователя и/или информацию о физическом состоянии пользователя на облачный сервер и/или больничный сервер с одобрения пользователя. Соответственно, пользователь может контролировать процесс изменения физического состояния пользователя. Кроме того, когда медик далее определяет состояние здоровья пользователя, можно использовать совокупно сохраненные биосигналы или информацию о физическом состоянии. Таким образом, можно точно определить состояние здоровья пользователя.

[284] Первый вариант осуществления регулировки положения массажного аппарата 100

[285] Согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может измерять биосигнал в состоянии, в котором блок 2300 массажа ноги массажного аппарата 100 не поднят. Состояние, в котором блок 2300 массажа ноги не поднят, означает состояние, в котором угол между блоком 2300 массажа ноги и вертикальной линией земли меньше заранее определенного угла. Кроме того, массажный аппарат 100 может измерять биосигнал в состоянии, в котором блок 2100 массажа тела массажного аппарата 100 не отклонен. Состояние, в котором блок 2100 массажа тела не отклонен, может означать состояние, в котором пользователь сидит на массажном аппарате 100 с выпрямленной талией. Даже если блок 2300 массажа ноги не поднят, когда пользователь помещает подошву стопы на блоке 3310 измерения четвертого биосигнала, расположенный на верхней поверхности корпуса блока массажа ноги, блок 3310 измерения четвертого биосигнала вступает в тесный контакт с подошвой пользователя, благодаря чему биосигнал можно измерять более точно. Кроме того, согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может измерять биосигнал без отклонения блока 2100 массажа тела назад. В случае, когда блок 2100 массажа тела не отклонен назад, и блок 2300 массажа ноги не поднят, массажный аппарат 100 может измерять биосигнал от ладони пользователя с использованием одного из блока 510 измерения первого биосигнала и блока измерения второго биосигнала 3210, и может измерять биосигнал от подошвы стопы пользователя с использованием блока измерения четвертого биосигнала.

[286] Второй вариант осуществления регулировки положения массажного аппарата 100

[287] Согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может измерять биосигнал после подъема (В) блок 2300 массажа ноги массажного аппарата 100. Во втором варианте осуществления, угол между блоком 2300 массажа ноги и вертикальной линией земли может быть больше заранее определенного угла. Например, массажный аппарат 100 может оперировать приводом угла ноги, обеспеченным в блоке 2100 массажа тела для подъема блока 2300 массажа ноги, и блок 300 управления может измерять биосигнал после подъема блока 2300 массажа ноги. В случае, когда массажный аппарат 100 поднимает блок 2300 массажа ноги, и угол между блоком 2300 массажа ноги и вертикальной линией земли больше заранее определенного угла, блок 610 измерения второго биосигнала, расположенный на задней стороне ноги пользователя вступает в тесный контакт с ногой пользователя, благодаря чему биосигнал можно измерять более точно. То есть, в случае, когда массажный аппарат 100 не наклоняет блок 2100 массажа тела назад и поднимает блок 2300 массажа ноги, массажный аппарат 100 может измерять биосигнал от кисти руки пользователя с использованием одного из блока 510 измерения первого биосигнала и блока измерения второго биосигнала 3210, и может измерять биосигнал от пятки пользователя с использованием блока 610 измерения второго биосигнала.

[288] Третий вариант осуществления регулировки положения массажного аппарата 100

[289] Согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может измерять биосигнал после отклонения блока 2100 массажа тела назад (А). Например, массажный аппарат 100 может оперировать приводом заднего угла, включенным в блок 2100 массажа тела, для отклонения блока 2100 массажа тела назад, и блок 300 управления может измерять биосигнал после отклонения блока 2100 массажа тела назад. В случае, когда блок 2100 массажа тела отклоняется назад, кисть руки пользователя может перемещаться назад. Как описано выше, блок 510 измерения первого биосигнала может перемещаться вперед и назад. Соответственно, в случае, когда блок 2100 массажа тела отклонен назад, блок 510 измерения первого биосигнала перемещается назад, благодаря чему блок 510 измерения первого биосигнала располагается под ладонью пользователя. Таким образом, массажный аппарат 100 может точно измерять биосигнал пользователя. Кроме того, блок 3210 измерения третьего биосигнала фиксируется на блоке массажа руки, но может входить в контакт с ладонью пользователя, даже если блок 2100 массажа тела отклонен назад, поскольку блок 3210 измерения третьего биосигнала имеет горизонтально удлиненный электрод. Таким образом, массажный аппарат 100 может точно измерять биосигнал пользователя. Дополнительно, в третьем варианте осуществления, блок 2300 массажа ноги может не подниматься. Как описано выше, в этом случае, когда пользователь помещает подошву на блоке 3310 измерения четвертого биосигнала, расположенный на верхней поверхности корпуса блока массажа ноги, блок 3310 измерения четвертого биосигнала входит в контакт с подошвой пользователя, благодаря чему биосигнал можно точно измеряться. В итоге, в случае, когда блок 2100 массажа тела отклонен назад, и блок 2300 массажа ноги не поднят, массажный аппарат 100 может измерять биосигнал от ладони пользователя с использованием одного из блока 510 измерения первого биосигнала и блока измерения второго биосигнала 3210, и может измерять биосигнал от подошвы пользователя с использованием блока 3310 измерения четвертого биосигнала.

[290]

[291] Четвертый вариант осуществления регулировки положения массажного аппарата 100

[292] Согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может поднимать блок 2300 массажа ноги массажного аппарата 100 (В) и измерять биосигнал после отклонения блока 2100 массажа тела назад (А). Например, массажный аппарат 100 может оперировать приводом угла ноги включенный в блок 2100 массажа тела для подъема блока 2300 массажа ноги, оперировать приводом заднего угла для отклонения блока 2100 массажа тела назад, и затем измерять биосигнал. В случае, когда блок 2100 массажа тела отклонен назад, и блок массажа ноги 230 поднят, массажный аппарат 100 может измерять биосигнал от ладони пользователя с использованием одного из блока 510 измерения первого биосигнала и блока измерения второго биосигнала 3210, и может измерять биосигнал от пятки пользователя с использованием блока 3310 измерения четвертого биосигнала.

[293] Согласно варианту осуществления настоящего изобретения, массажный аппарат 100 может определять, измерять ли биосигнал на основе режима массажа. Пользователь может не хотеть, чтобы биометрическая информация пользователя получалась без необходимости. Пользователь может выбирать режим массажа, не связанным с получением биосигнала, благодаря чему, массажный аппарат 100 не измеряет биосигнал.

[294] Блок 300 управления может периодически измерять биосигналы от блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала или блока 3310 измерения четвертого биосигнала. Блок 300 управления может определять электрод, который не вступает в контакт с кожей пользователя на основе сигнала, принимаемого от блока 510 измерения первого биосигнала, блока 610 измерения второго биосигнала, блока 3210 измерения третьего биосигнала или блока 3310 измерения четвертого биосигнала. В случае, когда существует электрод, определяемый как электрод, который не вступает в контакт с кожей пользователя, блок 300 управления может генерировать сигнал тревоги. Сигнал тревоги может включать в себя информацию о положении электрода, который не вступает в контакт с кожей пользователя. Блок 300 управления может управлять выводом сигнала тревоги посредством блока вывода. Сигнал тревоги может выводиться в свет или звук. Пользователь может регулировать положение на основе сигнала тревоги, благодаря чему кожа входит в контакт с электродом.

[295] В случае, когда определено, что участок электрода, включенный в блок 510 измерения первого биосигнала, блок 610 измерения второго биосигнала, блок 3210 измерения третьего биосигнала или блок 3310 измерения четвертого биосигнала, не вступают в контакт с кожей пользователя, блок 300 управления может управлять измерением биосигнала просто посредством электрода, входящего в контакт с кожей. В частности, в случае, когда определено, что участок электрода, включенный в блок 510 измерения первого биосигнала, блок 610 измерения второго биосигнала, блок 3210 измерения третьего биосигнала или блок 3310 измерения четвертого биосигнала, не вступают в контакт с кожей пользователя, блок 300 управления может выводить сигнал тревоги, и ожидать в течение заранее определенного периода времени, пока участок электрода, включенный в блок 510 измерения первого биосигнала, блок 610 измерения второго биосигнала, блок 3210 измерения третьего биосигнала или блок 3310 измерения четвертого биосигнала не вступит в контакт с кожей пользователя. Даже после заранее определенного периода времени, если определено, что участок электрода, включенный в блок 510 измерения первого биосигнала, блок 610 измерения второго биосигнала, блок 3210 измерения третьего биосигнала или блок 3310 измерения четвертого биосигнала, не вступают в контакт с кожей пользователя, блок 300 управления может управлять измерением биосигнала просто посредством электрода, входящего в контакт с кожей. Несмотря на то, что пользователь не видит или не слышит сигнал тревоги, массажный аппарат 100 может точно измерять биосигнал и получать информацию о физическом состоянии пользователя. Блок 300 управления может сохранять информацию о физическом состоянии пользователя в памяти. Кроме того, блок 300 управления может сохранять также информацию о позиции используемого электрода в памяти для получения информации о физическом состоянии пользователя.

[296] Были описаны различные варианты осуществления согласно настоящему изобретению. Специалистам в данной области техники очевидно, что настоящее изобретение можно реализовать в модифицированной форме, не выходя за рамки существенных характеристик настоящего изобретения. Таким образом, раскрытые варианты осуществления следует рассматривать как пояснительные, а не иллюстративные. Таким образом, объем настоящего изобретения определяется не подробным описанием изобретения, но нижеследующей формулой изобретения, и все варианты в эквивалентном объеме подлежат включению в настоящее изобретение.

[297] При этом вышеописанные варианты осуществления настоящего изобретения могут быть выполнены в виде компьютерно- исполняемой программы и могут быть реализовать в цифровом компьютере общего назначения, который оперирует программой с использованием компьютерно-считываемого носителя записи. Компьютерно-считываемый носитель записи включает в себя носитель данных, например, магнитный носитель данных (например, ROM, флоппи-диск, жесткий диск и т.д.) или оптический носитель записи (например, CD-ROM, DVD и т.д.).

Похожие патенты RU2836676C1

название год авторы номер документа
АВТОМАТИЗИРОВАННАЯ СИСТЕМА РАЗБОРКИ БАТАРЕЙ 2024
  • Ким, Сюн Хён
RU2818025C1
МАССАЖНОЕ УСТРОЙСТВО, ВКЛЮЧАЮЩЕЕ В СЕБЯ УСОВЕРШЕНСТВОВАННУЮ ЧАСТЬ МАССАЖА НОГИ С НЕЗАВИСИМЫМ ДВИЖЕНИЕМ 2022
  • Кан, Ун Чхоль
  • Хо, Чжу Сон
  • Ли, Бом Сок
RU2827879C2
ТЕРМОТЕРАПЕВТИЧЕСКОЕ УСТРОЙСТВО И СПОСОБ УПРАВЛЕНИЯ ЭТИМ УСТРОЙСТВОМ 2018
  • Ли Дон Меун
  • Ким Ки Сун
  • Хан Сан Чхеол
  • Парк Джин Чхеол
RU2725967C1
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ 2022
  • Ли, Вон Кён
  • Ким, Мин Кю
  • Ким, Чон О
  • Ли, Чжон Соп
  • Ли, Хён Сок
  • Чон, Хон Чун
RU2834189C2
Массажный модуль для массажного устройства 2022
  • Чо Сон Хён
RU2802269C1
ВСПОМОГАТЕЛЬНОЕ УСТРОЙСТВО ПОДАЧИ ЭНЕРГИИ БЫТОВЫХ ЭЛЕКТРОПРИБОРОВ, ИСПОЛЬЗУЮЩЕЕ ИНТЕЛЛЕКТУАЛЬНУЮ СЕТЬ 2010
  • Канг Сунг-Су
RU2510557C1
ДЕРЖАТЕЛЬ КОРОБКИ 2018
  • Ким, Биунг Дзин
RU2765165C1
УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ МАССАЖЕРОМ И СПОСОБ УПРАВЛЕНИЯ МАССАЖЕРОМ 2019
  • Хан Сан Чхоль
  • Ли Дон Мён
  • Ким Ки Сон
  • Ким Сан Хи
RU2753464C1
Плавающая вращающаяся конструкция, устройство личной гигиены и массажер 2018
  • Мэн Фаньди
  • Цю Юньфэн
RU2762889C1
ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ СОСУД 2019
  • Ким, Йоунг Тае
  • Ким, Но Ыль
RU2772868C1

Иллюстрации к изобретению RU 2 836 676 C1

Реферат патента 2025 года МАССАЖНЫЙ АППАРАТ ДЛЯ ИЗМЕРЕНИЯ БИОСИГНАЛОВ

Изобретение относится к устройствам для массажа. Представлен массажный аппарат, содержащий: блок массажа руки, выполненный с возможностью массирования руки пользователя; блок массажа стопы, выполненный с возможностью массирования стопы пользователя; блок измерения третьего биосигнала, который сформирован в блоке массажа руки, располагается на участке, на который помещена ладонь пользователя, и включает в себя по меньшей мере один электрод измерения третьего биосигнала; блок измерения четвертого биосигнала, который сформирован на верхней поверхности корпуса блока массажа стопы и включает в себя по меньшей мере один электрод измерения четвертого биосигнала и блок управления для получения информации о физическом состоянии пользователя на основе биосигналов, полученных от блока измерения третьего биосигнала и блока измерения четвертого биосигнала. При этом блок управления электрически соединен с электродом измерения третьего биосигнала и электродом измерения четвертого биосигнала. Также этот блок выполнен с возможностью вычислять состав тела с использованием измеренного импеданса, когда слабый переменный ток подается на человеческое тело через электрод измерения третьего биосигнала и электрод измерения четвертого биосигнала, или записывать электрокардиограмму в виде биосигнала посредством индуцирования тока действия, сгенерированного из миокарда согласно сердцебиению, на электрод измерения третьего биосигнала и электрод измерения четвертого биосигнала. Достигается повышение эффективности массажа. 11 з.п. ф-лы, 26 ил.

Формула изобретения RU 2 836 676 C1

1. Массажный аппарат, содержащий:

блок массажа руки, выполненный с возможностью массирования руки пользователя;

блок массажа стопы, выполненный с возможностью массирования стопы пользователя;

блок измерения третьего биосигнала, который сформирован в блоке массажа руки, располагается на участке, на который помещена ладонь пользователя, и включает в себя по меньшей мере один электрод измерения третьего биосигнала;

блок измерения четвертого биосигнала, который сформирован на верхней поверхности корпуса блока массажа стопы и включает в себя по меньшей мере один электрод измерения четвертого биосигнала; и

блок управления для получения информации о физическом состоянии пользователя на основе биосигналов, полученных от блока измерения третьего биосигнала и блока измерения четвертого биосигнала,

при этом блок управления электрически соединен с электродом измерения третьего биосигнала и электродом измерения четвертого биосигнала и выполнен с возможностью вычислять состав тела с использованием измеренного импеданса, когда слабый переменный ток подается на человеческое тело через электрод измерения третьего биосигнала и электрод измерения четвертого биосигнала, или записывать электрокардиограмму в виде биосигнала посредством индуцирования тока действия, сгенерированного из миокарда согласно сердцебиению, на электрод измерения третьего биосигнала и электрод измерения четвертого биосигнала.

2. Массажный аппарат по п. 1, в котором верхняя поверхность электрода измерения четвертого биосигнала обращена к пользователю и находится в диапазоне углов от 1 градуса до 45 градусов к земле.

3. Массажный аппарат по п. 1, в котором электрод измерения третьего биосигнала является силиконовым электродом либо плакирован никелем или хромом.

4. Массажный аппарат по п. 1, дополнительно содержащий блок измерения второго биосигнала, который расположен на участке, соответствующем задней стороне лодыжки пользователя, и имеет по меньшей мере один электрод, приспособленный перемещаться вперед и назад, при этом блок измерения второго биосигнала содержит:

опору для ноги, сформированную на корпусе блока массажа стопы для размещения на задней стороне ноги пользователя;

держатель стопы, присоединенный к передней части опоры для ноги для поддержки ноги пользователя и имеющий вогнутую форму;

упругий слой, присоединенный к передней части держателя стопы; и

электрод измерения второго биосигнала, вставленный в отверстие, сформированное в упругом слое, причем упругий слой выполнен из силикона и электрод измерения второго биосигнала является силиконовым электродом толщиной в пределах от 5 до 7 мм.

5. Массажный аппарат по п. 4, в котором опора для ноги имеет соединительную канавку, куда вставляются соединительный выступ, пружина и направляющий штифт, включенный в держатель стопы, при этом соединительный выступ держателя стопы имеет канавку, благодаря чему направляющее кольцо может вставляться в канавку, причем опора для ноги и держатель стопы соединяются друг с другом таким образом, что направляющий штифт вставляется в пружину, направляющий штифт вставляется в направляющее кольцо, соединительный выступ вставляется в соединительную канавку, и пружина сжимается направляющим кольцом, чтобы толкать направляющее кольцо вперед.

6. Массажный аппарат по п. 1, при этом массажный аппарат содержит два блока измерения третьего биосигнала, причем каждый из двух блоков измерения третьего биосигнала включает в себя два электрода измерения третьего биосигнала, при этом массажный аппарат содержит два блока измерения четвертого биосигнала, причем каждый из двух блоков измерения четвертого биосигнала включает в себя два электрода измерения четвертого биосигнала, и при этом блок управления измеряет биосигналы пользователя с использованием по меньшей мере двух из всех четырех электродов измерения третьего биосигнала и по меньшей мере два из всех четырех электродов измерения четвертого биосигнала.

7. Массажный аппарат по п. 1, в котором блок управления измеряет биосигналы пользователя с заранее определенным периодом посредством использования блока измерения третьего биосигнала и блока измерения четвертого биосигнала, тогда как массажный аппарат обеспечивает массаж пользователю согласно режиму массажа и совокупно сохраняет измеренные биосигналы пользователя.

8. Массажный аппарат по п. 1, в котором блок управления одновременно измеряет информацию состава тела и информацию электрокардиограммы пользователя с использованием блока измерения третьего биосигнала и блока измерения четвертого биосигнала.

9. Массажный аппарат по п. 1, в котором блок измерения третьего биосигнала содержит:

первый электрод измерения третьего биосигнала, который обращен вверх, чтобы касаться кисти руки пользователя, и прикреплен к корпусу блока массажа руки; и

второй электрод измерения третьего биосигнала, который длиннее, чем первый электрод измерения третьего биосигнала, располагается на задней стороне первого электрода измерения третьего биосигнала, обращен вверх, чтобы касаться кисти руки пользователя, и прикреплен к корпусу блока массажа руки.

10. Массажный аппарат по п. 9, в котором первый электрод измерения третьего биосигнала и второй электрод измерения третьего биосигнала сформированы горизонтально удлиненными.

11. Массажный аппарат по п. 10, в котором нижние поверхности первого электрода измерения третьего биосигнала и второго электрода измерения третьего биосигнала соответственно присоединены к двум опорам электродов, идущим вверх и вниз, причем опоры электродов соединены винтами с корпусом блока массажа руки, и при этом опоры электродов окружены наполнителем, и верхние поверхности первого электрода измерения третьего биосигнала и второго электрода измерения третьего биосигнала выступают из наполнителя.

12. Массажный аппарат по п. 11, в котором первый электрод измерения третьего биосигнала и второй электрод измерения третьего биосигнала являются силиконовыми электродами либо плакированы никелем или хромом.

Документы, цитированные в отчете о поиске Патент 2025 года RU2836676C1

KR 20200041775 A, 22.04.2022
УСТРОЙСТВО ДЛЯ ПУЛЬСИРУЮЩЕГО МАССАЖА 2011
  • Таскинен Тапани
  • Бакман Аки
RU2591606C2
RU 2005141753 А, 10.07.207
JP 2010246787 A, 04.11.2010
JP 2001269377 A, 02.10.2001
JP 2003325616 A, 18.11.2003
СПОСОБ ПОЛУЧЕНИЯ АМИНОПРОИЗВОДНЫХ МОНО- или ДИВИНИЛАЦЕНАФТЕНА 0
SU170519A1
БАЗЯН А.С
и др
Особенности и проблемы патентования изобретений в области нетрадиционной медицины на современном этапе, Москва

RU 2 836 676 C1

Авторы

Ким, До Хён

Ким, Джин Хван

Лим, Сон Гу

Джон, Чхоль Джин

Чо, Су Хён

Даты

2025-03-19Публикация

2021-07-28Подача
