Роликовый аппарат для ортопедов, нянек, инвалидов Российский патент 2025 года по МПК A61G5/02 A61H3/04

Изобретение относится к средствам передвижения инвалидов, и матерей и нянек с детьми, престарелых людей, а также для врачей, в том числе ортопедов, как вспомогательное средство. При этом сам аппарат не оказывает целительного воздействия, но сам пациент своей активностью на себя может воздействовать целительным образом за счёт своей активности, аппарат же предоставляет ему такую возможность, когда она ограничена обездвиженными ногами или головокружениями. (Поэтому полное название изобретения может быть - роликовый аппарат для ортопедов, нянек, инвалидов, целительный активатор или радуница, или сокращенно от рабочего названия радони (рАдони), что и будет употребляться в дальнейшем).

Известный Костыль US 8474470 B2, который опасен для инвалидов и в случае падения и недостаточно эффективен, и плохо помогает или вообще не помогает людям со слабыми ногами или с головокружениями, как и в RU 2799671 Опора для человека, Известный Костыль US 8474470 B2, который опасен для инвалидов в случае падения и недостаточно эффективен, известна RU 2799671 Опора для человека, которая имеет свои достоинства, и может применяться в новом изобретении, однако не применялась, известны и SU 1012905 Дорожная коляска для инвалидов, недостатки которой некомпактность и лишний вес, недостатки предшественников новое изобретение в значительной степени преодолевает.

Существует потребность в поддержке людей со слабыми ногами или с головокружениями, которую с помощью посохов решить не получается, ходунки неудобны, а тележки, за которые можно держаться, слишком неудобны по своим габаритам. Проблема решается за счёт создания новых конструкций тележек, некоторые из которых и представлены в данной заявке.

Технические эффекты, в которых получены: один за счёт тележки с двумя колёсными парами со свободным пространством между одной из них и со стойкой между обеими парами, другой за счёт использования толкателей с подставкой под предплечья, третий за счёт двух платформ, соединённых шарниром, и отличающиеся диаметром своих колёс, что при раскачке за стойку производят инерционное движение.

В основе изобретения тележка и толкатели, которые могут быть комплексом или единой конструкцией, тележка может быть для стоячего или для сидячего положения пользователя или для сидячего и стоячего. Количество колёс (роликов) на тележке может быть от одного и более одного. Тележка, имеющая стойку и две осевые колёсные линии, расположенные параллельно друг другу, и отличается: двумя платформами, соединёнными шарниром с горизонтальной осью с фиксатором, на каждой из которых имеется как минимум одно колесо, на одной из платформ имеется стойка с возможностью удерживать руками или подвижного с ними соединения толкателей и кронштейны для колёс, между которыми имеется пустое пространство, а вторая платформа с возможностью расположения на ней груза или пользователя, а также двумя толкателями каждый с подставкой под предплечье - полкой или иной опорой под предплечье, типа лямки или налокотника, каждый из и которых, кроме подставки под предплечье, может быть в форме стержня или рамы, или щита, колёса же на передней осевой линии по диаметру больше колёс на задней осевой линии. При этом могут быть менее универсальные варианты изобретения, с не полным комплектом перечисленных свойств: или без разделения тележки на две платформы, или без соединяющего шарнира с горизонтальной осью, хотя может быть шарнир с вертикальной осью. Также может не быть свободного пространства между колёсами и кронштейнами, может не иметься и подвижного крепления с толкателями, как и самих толкателей, а дополнительно могут иметься: сиденье или подставка под ноги закреплённая на шарнире с горизонтальной осью параллельной осям колёс. Кроме того на тележке на платформе или на стойке может быть оборудованное хотя бы одно гнездо для младенца, которое может быть и с возможностью его перестановки на другое место. а также дополнительные ручки или кронштейны на стойке и опоры под предплечья. Подставки под предплечья на толкателях или на стойке могут быть объединены в одну подставку. Изобретение иллюстрируется рисунком. На Фиг. 1 изображена тележка с 1 - платформой со 2 - стойкой, соединённой со 3 - второй платформой с площадкой под ноги или под груз, перемычкой в виде патрубка с резьбой и резьбовой муфты, являющимися 4 - шарниром с вертикальной осью, который зафиксирован 5 - фиксатором, и что соединён со 6 - вторым шарниром уже с горизонтальной осью, зафиксированным вторым подобным фиксатором. На стойках радони на 7 - резинках подвешены надетые на неё 8 - патрубки скольжения, к платформам присоединены 9 - кронштейны с 10 - колёсами, внизу платформы с площадкой имеются 11 - упоры против опрокидывания. Изображен и один из вариантов толкателя, в данном случае это 12 - посох с дополнительной ручкой и лямкой под предплечье. В отличие от изображенного стойка может быть в виде стержня с рулями и с натяжными полками под предплечья и при достаточном размере тележки с седлом, причём если на стойке, то для пассивного пользователя, а если с опорой на платформу с площадкой - для активного пользователя. Могут иметься колёса и вверху стойки, что может быть раздвижной в рост человека и с полотном между её стержнями. Примерно как на изображении, но с наклоном стойки вперёд, на ней может крепиться гнездо для младенца, например, на горизонтальных кронштейнах, куда можно подвесить и налокотники или лямки. Радони может быть и только с одной платформой или, наоборот, с дополнительными платформами.

Пользование описанной тележкой предполагает несколько режимов, основная часть из которых предназначена для престарелых людей, у которых или плохо работают ноги и может кружиться голова, или присутствуют обе эти напасти, поэтому, когда у пользователя главная задача придерживаться чтобы не упасть, а ноги могут двигаться, он подходит впритык к свободному пространству, берётся руками за стойки и, немного придавливая их книзу, идёт вперёд, толкая тележку, повороты осуществляет, поворачивая всю тележку сразу. Второй режим предполагает расположение пользователя на другой платформе, стоя на которой он может отталкиваться толкателями, при этом, если толкатели не соединены со стойкой, лучше, касаясь руками стойки. Поворот же осуществляется всей тележкой, а если имеется шарнир с вертикальной осью, то можно сначала повернуть платформу со стойкой. Третий режим тоже предполагает размещение пользователя на платформе без стойки, но шарнир с горизонтальной осью, соединяющий платформы не фиксируется, и движется тележка как инерционный движитель, за счёт разницы в диаметре колёс, от того что пользователь свой вес располагает между колёсными осями и раскачивает стойку назад - вперёд. В этом режиме, если на стойке имеются подставки под предплечье, на эти подставки можно опираться. Если же на радони имеется гнездо для младенца, то она эксплуатируется как детская коляска, при этом, если гнездо на платформе, у младенца имеется ближний визуальный контакт с землёй, а если на стойке, то он может находиться у груди матери, что рекомендуется психологами. Тележкой с колёсами вверху стойки можно транспортировать пострадавшего человека в его лежачем положении ползком, и можно в стоячем положении, а если имеется сиденье, то и в сидячем положении.

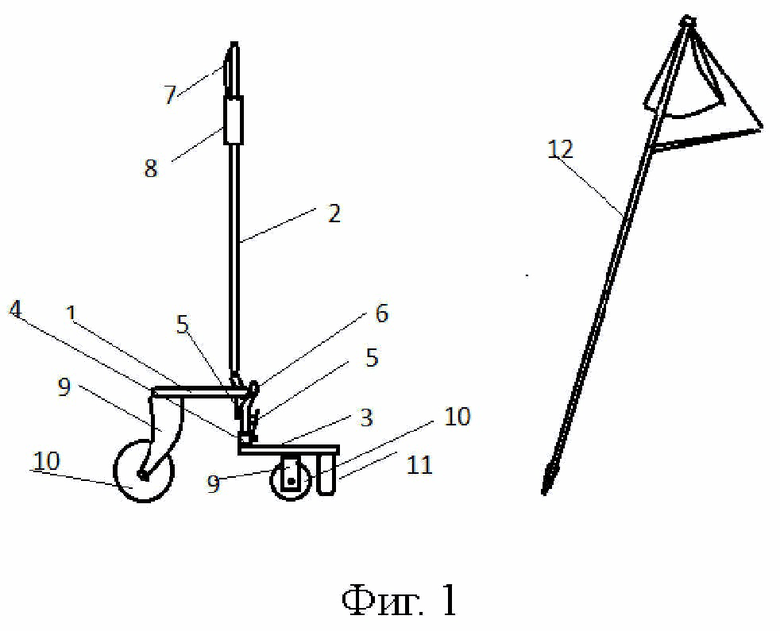

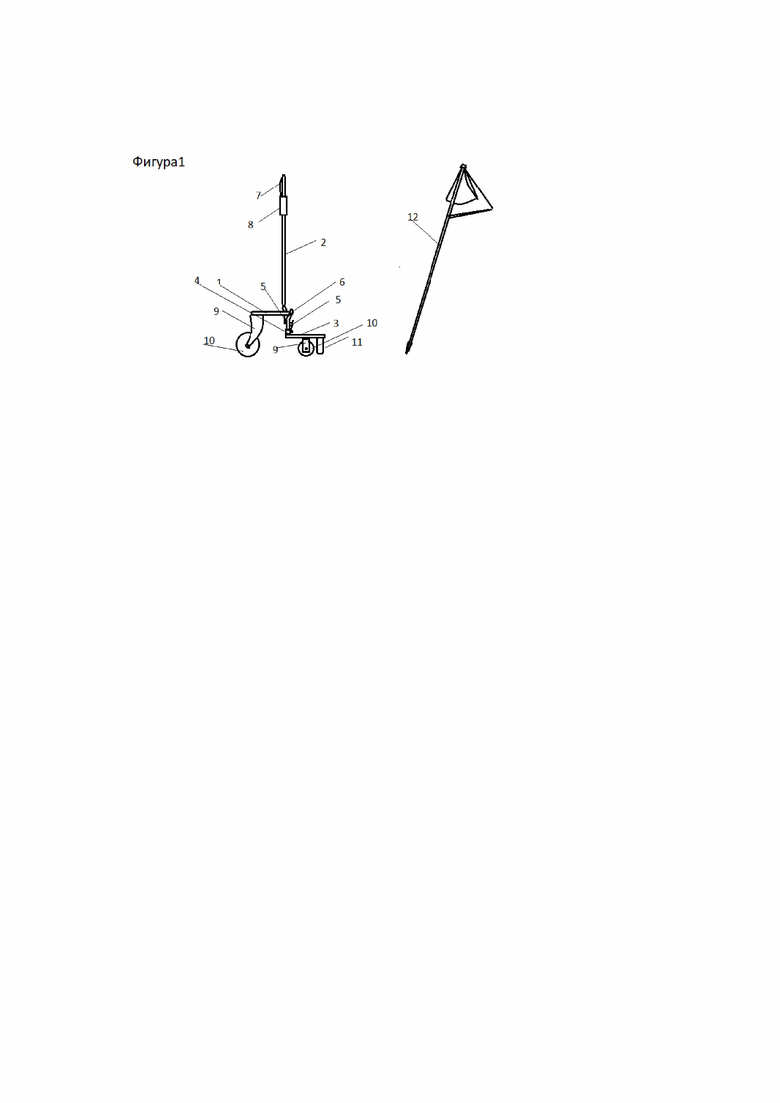

Изобретение относится к вспомогательному средству для передвижения инвалидов, престарелых людей, а также для врачей. Тележка содержит две платформы, соединённые между собой шарниром с горизонтальной осью с фиксатором, две осевые колёсные линии, расположенные параллельно друг другу и имеющие по меньшей мере по одному колесу, и кронштейны для колёс. Первая платформа имеет два колеса, между которыми имеется пустое пространство, и стойку, выполненную с возможностью удерживания ее руками пользователя. Вторая платформа содержит площадку для обеспечения возможности расположения на ней груза или пользователя. Тележка подвижно соединена с толкателями, выполненными в виде стержня, или рамы, или щита. Каждый из толкателей содержит опору под предплечье. Колёса на передней осевой линии, расположенные на первой платформе, по диаметру больше колёс задней осевой линии, расположенных на второй платформе. Достигается повышение устойчивости и подвижности тележки для передвижения. 1 ил.

Тележка, содержащая две платформы, соединённые между собой шарниром с горизонтальной осью с фиксатором, две осевые колёсные линии, расположенные параллельно друг другу и имеющие по меньшей мере по одному колесу, и кронштейны для колёс, первая платформа имеет два колеса, между которыми имеется пустое пространство, и стойку, выполненную с возможностью удерживания ее руками пользователя, вторая платформа содержит площадку для обеспечения возможности расположения на ней груза или пользователя, тележка подвижно соединена с толкателями, выполненными в виде стержня, или рамы, или щита, каждый из толкателей содержит опору под предплечье, выполненную в виде подставки, или полки, или лямки, или налокотника, при этом колёса на передней осевой линии, расположенные на первой платформе, по диаметру больше колёс задней осевой линии, расположенных на второй платформе.
