Палка адаптационная комбинируемая интеграционная (варианты) Российский патент 2024 года по МПК A45B9/00 A63C11/00

Изобретение относится к опорам для человека, в частности, к ручным опорам пешехода, к ручным тележкам, к технике для спорта и для инвалидов, а также к рабочим инструментам.

Известна лыжная палка с локтевым опорным элементом (см. патент RU 168224, МПК А63С 11/00, опубл. 24.01.2017), содержащая стержень с закрепленными на нем: рукояткой, лапкой, наконечником. Стержень связан с локтевым опорным элементом посредством шарнирного соединения. При этом локтевой опорный элемент выполнен с возможностью изменения длины и содержит локтевую чашку, связанную с ним с помощью шарнира, а локтевая чашка выполнена с крепежным элементом для упора и фиксации локтевого сустава. Однако хотя в прототипе есть попытка использовать место на локте, с эффективной передачей силы человека, - используемая площадь недостаточна для безопасного и безболезненного соприкосновения с человеком, и опорный элемент, почти во всех фазах ходьбы, из-за отсутствия упора своего штока в дно своего цилиндра, не имеет точки опоры, без чего механическая сила (кроме как от трения в скольжении) по опорному элементу не передается. К тому же это попытка усилить поперечный нажим на палку. А новое изобретение использует сильные стороны руки для опоры, а для изменения угла приложения силы для улучшения сцепления с поверхностью, в случае использования опоры в качестве лыжной палки, используется кронштейн как длинная ручка.

чем прототип.

По механизму регулирования длины стержня прототип -Трубчатый элемент регулируемой длины, в частности для палки RU 2 633 854 во-многом удобный, однако произвести с его помощью настройку длины палки быстро и точно требует особого умения, происходят частые ошибки приводящие к неудобству пользования. Новое устройства более удобны, более быстрые и более надёжные.

Палка адаптационная комбинируемая интеграционная (далее - паки) это развитие на базе устройства, в основе которого имеется вертикально и около вертикально ориентированный элемент опоры например: стержень, рамка или стойка, на верху которого сбоку имеется хотя бы ещё один элемент опоры, кронштейн или дополнительная ручка, на котором подвешивается крепление к руке непосредственно или гибкой или жесткой или комбинируемой связкой. Предлагаются такие варианты развития:

Предлагаемые палки нужны для бега и пеших путешествий по льду и снегу, а также в условиях дикой природы. Решаемая проблема - удобная перестановка палок, при опоре на них рук закреплённых к ним креплениями, вопреки помехе со стороны этих креплений.

Решена она за счёт подвижных относительно друг друга основной части стержня и верхней его части, поддерживаемой креплением к руке, и возможностью фиксации положения частей стержня относительно друг друга.

Эффект от этого - более удобная конструкция палки.

Кроме того, существует потребность в более надёжном и более удобном чем существующие, соединении телескопических частей у палок. Предлагаемое решение винт и раздвижная гайка соединённая с подпружиненными роликами не дающими ей вращаться внутри соединяемой трубы.

Эффект - удобство и надёжность конструкции.

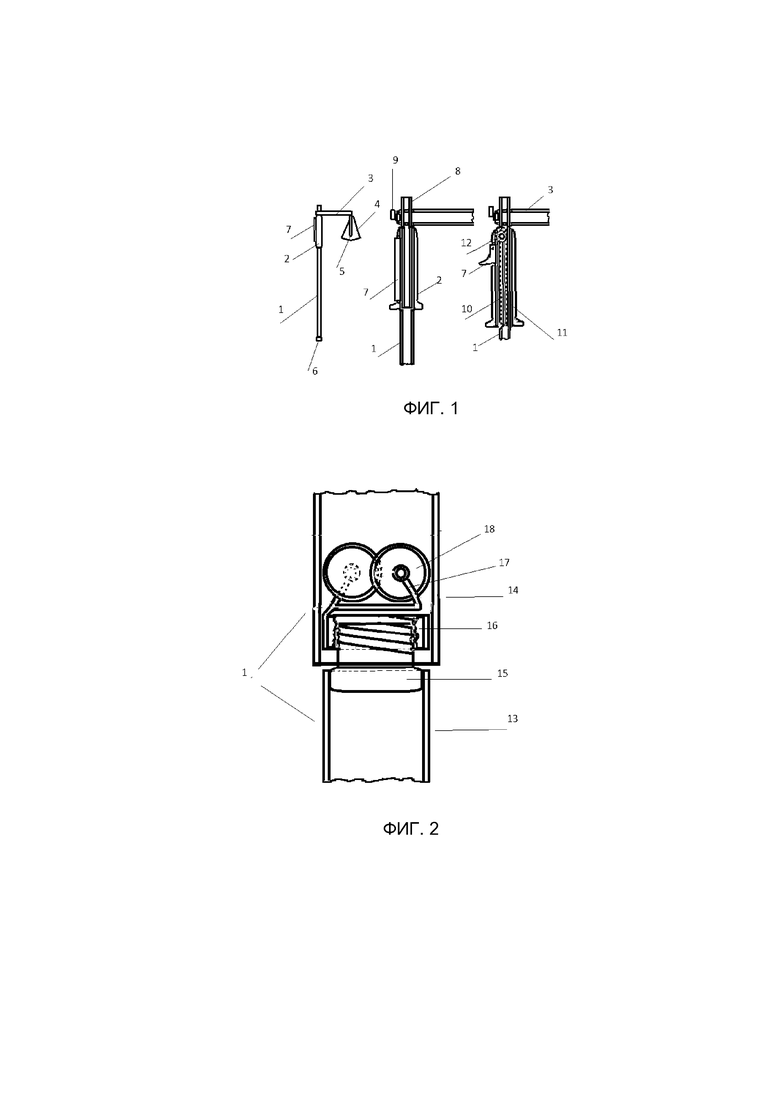

1. Палка простой конструкции (ппк) : в которой имеется: фиг.1, 1 - стержень с 2 - вертикальной ручкой вверху, выше которой имеется 3 - ручка-кронштейн, на который подвешивается 4 - налокотник или подлокотник за тяги, по крайней мере должна быть хотя бы одна 5 - жесткая тяга, или вместо неё на ручке-кронштейне имеется ещё хотя бы один загиб вниз. В соединении этой связки с креплением с рукой имеется возможность, вместе с ним, руке сгибаться в локте. Соединение же связки с ручкой кронштейном или жесткое или подпружиненное на сгибе. На этой палке может иметься 6 - наконечник. но это не обязательно, обязательно же имеется 7 - прижим на ручке, форма стержня и ручки может быть и не прямой даже в форме семёрки, но имеется возможность вертикальную ручку двигать вверх и вниз на длину чуть меньше её собственной длины. а длина её может быть и не увеличенной, но желательно чтобы она была удлинённая. Внутрь её вставлена отдельная верхняя часть стержня - 8 - вершок, на которой своим крепёжным отверстием надета-ручка-кронштейн, хотя это соединение может быть и неразъёмным, но в данном случае, как дополнительная опция, оно разъёмное, с 9 - винтовым креплением с барашком. Прижим же пропущен сквозь проём, изнутри наружу, в вертикальной ручке, на нём имеются ограничители выхода, его поверхность, обращённая к вершку, как и поверхность вершка не скользкие. Палка паки механизированная (ппм): в отличии от ппк в её вертикальной ручке размещены два вершка: отдельный от стержня и соединённый со стержнем. на которых имеются 10 -зубцы, то есть которые являются 11 -зубчатыми рейками, в которые вставлена шестерёнка которая может быть и одинарной и двойной как на чертеже п. 12 - двойная шестерёнка, где зубчатое колесо больше шестерни в два раза. Ось этой шестерёнки вставлена в стенки вертикальной ручки, в которой имеется прижим, но, кроме этого, с вершками палки она связано только свободно ходовой посадкой на них. Вершки прижаты друг к другу скользкими поверхностями, а загнутыми краями, на которых располагаются зубцы, обращены друг к другу на удалении друг от друга. Шестерёнка входит в зубцы вершка ручки-кронштейна, а зубчатое колесо в зубцы вершка стержня. Варианты изделия могут иметь и две двойные связанные между собой шестерёнки для зубцов на вершках, обращённых к внешней стороне ручки, и крепление к руке может включать в себя часть налокотника или рукава налагаемую на плечо с жесткой связью с ручкой-кронштейном, без шарниров. Вместо шестерёнок между вершками, в прижиме к ним могут быть ролики или шарики, но в любом случае это овальный элемент вращения. Подобная палка с твёрдосплавным, стальным и даже с эластичным наконечником является ударным инструментом например для удаления грязи и окалины или шлака, если поставить острое лезвие, то получится инструмент для удаления сорняков, а если прикрепить к концу палки губку или кисть, то получится инструмент для нанесения покрытий на поверхности материалов. Патрубок подобный вертикальной ручке или короче может быть под расположением дополнительной ручки ниже вертикальной ручки, а под ним в стержне может располагаться описанный выше механизм, зубчатой колесо которого может частично выходить из стержня, шестерёнка же связана зубьями с нижней частью стержня, а осью со связкой на направляющем патрубке дополнительной ручки, которая шарнирно ввязана и со стержнем. В таком варианте зубцы располагаются на боковых планках, расположенных на частях телескопического и в своей средине уже не круглого стержня. А дополнительная ручка имеет возможность продольного движения в своём патрубке. Вариант с дополнительной ручкой и вариант с ручкой кронштейном могут быть одним изменяемым вариантом, где вставная часть ручки-кронштейна имеет возможность переустанавливаться под вертикальную ручку. При этом остающийся от ручки-кронштейна патрубок может быть с косой прорезью сверху.

Пользование устройством заключается в ходьбе с палкой или с палками, опираясь и на крепление к руке и на вертикальную ручку, а при перестановке этой палки на новое место, для удобства, и особенное если мешает перестановке неровность земной поверхности или глубокий снег, стержень дополнительно, кроме как от подъёма его плечом, поднимается предплечьем. путём перемещения вертикальной ручки к верху палки, а потом в обратном порядке стержень опускается на землю. При этом, в положении, когда палка не опирается на землю, ручка-кронштейн удерживается в своём положении за счёт жесткой тяги и вертикальной ручки, которая удерживается кистью руки, вместе с которой и предплечьем тяга и ручка-кронштейн образуют рамку, отчасти удерживающую свою форму. Ппк таким образом удлиняется на длину хода её и предплечья, а при постановке к отталкиванию обретает жесткость конструкции за счёт нажима на прижим. На прижим желательно нажимать и при ходьбе с ппм, но в его случае это, при не силовом отталкивании, необязательно, а при силовом отталкивании, необходимо, но даже с одинарной шестерёнкой перемещение стержня относительно ручки ускоряется более чем в три раза, и соответственно более чем в три раза увеличивается длина его прохода. Большая длина прохода нужна при очень неровной поверхности земли чтобы легче было огибать неровности, а большая скорость при беге с палками создаёт дополнительное удобство в целом ускоряя процесс перестановки палок. Пользование инструментами на основе данной палки основано на высокой скорости узкой части её стержня. когда производится его бросок внутри широкой части в удобной для прицеливания позиции. Пользование же ппм под дополнительной ручкой для изменения её длины во время ходьбы производится путём небольших наклонов дополнительной ручки верх и вниз. а продольным её перемещением в сторону большой шестерёнки путём прижимания к ней торцом производится торможение этого механизма. Патрубок с прорезью в изменяемом варианте можно использовать для крепления к нему груза носимого за спиной, с дополнительной ручкой под вертикальной ручкой, так как в таком случае верх палки почти не перемещается относительно пользователя.

Стержень данной опоры может быть телескопическим двух и более двух секционным, крепление его частей, одна из которых обязательно трубчатая, может быть таким: фиг. 2, 1 - стержень, 13 - узкая часть стержня, 14 - широкая часть, в узкую часть с торца вставлен и прочно соединён 15 -винт, а под его резьбу имеется 16 - разрезная гайка, части которой закреплены на внешнем эластичном кольце, что своим внешнем диаметром соответствует ходовой посадке вовнутрь широкой части стержня. На гайке и на винте резьба немного конусообразная. С гайкой перемычкой соединен 17 - пружинный держатель на оси, с которым соединён ролик или ролики на осях. Ролики могут быть обрезиненными или жесткими с острыми краями или с накаткой по окружности. Винт дополнительно может быть и гайкой, то есть быть со сквозным отверстием с резьбой, и с резьбовой пробкой, так как он широкий. Гайка может находиться на винте и даже может быть не съёмной, но может быть и съёмной и находится в широкой части стержня.

Осуществляется соединение проталкиванием гайки вместе с узкой частью стержня в широкую часть на нужное расстояние и затем закручиванием винта в гайку, за счёт которого гайка раздвигается до плотной посадки эластичного кольца в стержне. А чтобы это стало возможным, гайке мешают крутиться подпружиненные ролики, за счёт трения скольжения, что в данном случае многократно выше трения качения, малая величина которой позволяет даже подпружиненным роликам катиться вдоль стержня.

На палку или на две палки сразу - на ручку-кронштейн или без ручки-кронштейна, может быть надета эластичная камера, способная вместить руку или руки. К палке может быть подвешен налокотник с короткой связью с её верхом, или может быть плотно пришитый к налокотнику колпачок или петля, тяга или хомут. Общая камера для двух палок может быть снабжена и ремнями для надевания на человека как на плечи так и за пояс. У такой камеры может быть открывающийся и/или прозрачный верх.

Пользоваться такой камерой можно как сменным вариантом для согревания рук при занятиях северной ходьбой. Открывающийся и/или прозрачный верх позволяет пользоваться гаджетами в условиях непогоды и мороза.

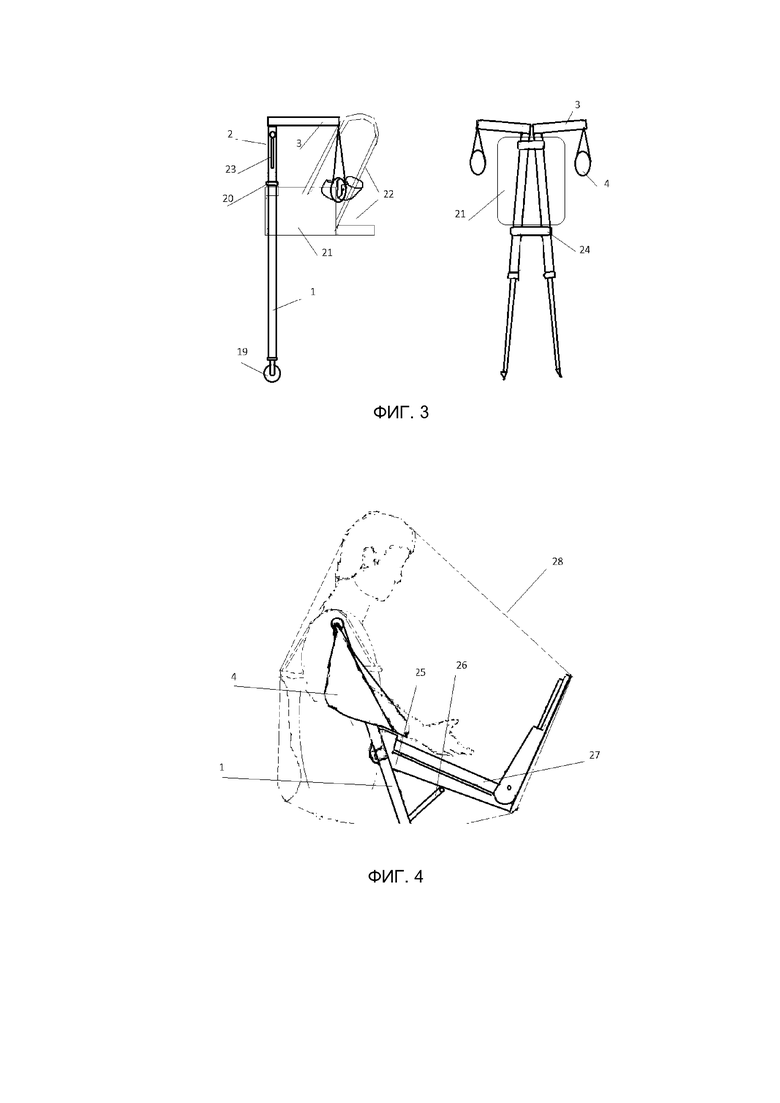

Палки с камерами и палки без таких камер, камерами или общей камерой или с какой либо тарой, например: сумками, чемоданами, или с грузами могут быть объединены как связками между собой, и могут быть оснащены фиг.3, 19 - колёсами, на какие либо крепления, например на 20 - хомуты, к ним может крепиться груз или 21 - сумка или иная камера или рамка, например для ноутбука, на сумке могут быть 22- ремни. Для варианта формирования из палок тележки, когда при ходьбе стержни палок - впереди, а крепления для рук на свободном конце ручки-кронштейна, на верху каждого стержня может иметься 23 -боковая ручка, что загнута от стержня сначала вбок, а потом вниз. Подобная компоновка, может быть и у бесколесной платформы для груза.

Пользователь таким вариантом надевает ремни сумки на себя и опираясь на налокотники передвигается. Если палки с колёсами, то образовалась тележка и пользователь палками не отталкивается, но на палки опирается груз. Если позволяют дорожные условия, не интенсивную работу с ноутбуком или иную похожую, можно выполнять и на ходу, а на остановке получается удобная конторка, а если убавить длину палок, то можно принять и положение сидя. Боковые ручки можно легко захватывать и отпускать несмотря на то, что без захвата за вертикальную ручку и, значит, без отодвигания предплечья взад, длина предплечья с кистью руки больше расстояния от точки подвеса до стержня. Если палки без колёс, то пользователь ими отталкивается, а на остановках может на них подвесить и груз, как для отдыха, так и для работы с грузом, например с ноутбуком.

Палки без колёс могут быть соединены между собой 24 - перемычками, в их верху стержень к стержню, а внизу колёсами отдаляясь друг от друга, так чтобы ручки были с боков. На таком соединении палок на осях, имеющихся на хомутах, может крепиться фиг.4, 25 - платформа со 26 - съёмным упором наклонного положения для 27 - ноутбука. Дополнительно, к устройству может иметься 28 - плащ-накидка на пользователя и ноутбука.

Таким вариантом можно пользоваться во время остановок, в пешем походе, и тем самым сочетать умственный труд и физические нагрузки. Соединив палки указанным образом и закрепив на нём платформу с ноутбуком, как и при ходьбе, опираясь предплечьями на налокотники, пользователь свободно может доставать до клавишей ноутбука. Низ же палок для удобства работы и стояния отодвинут вперёд.

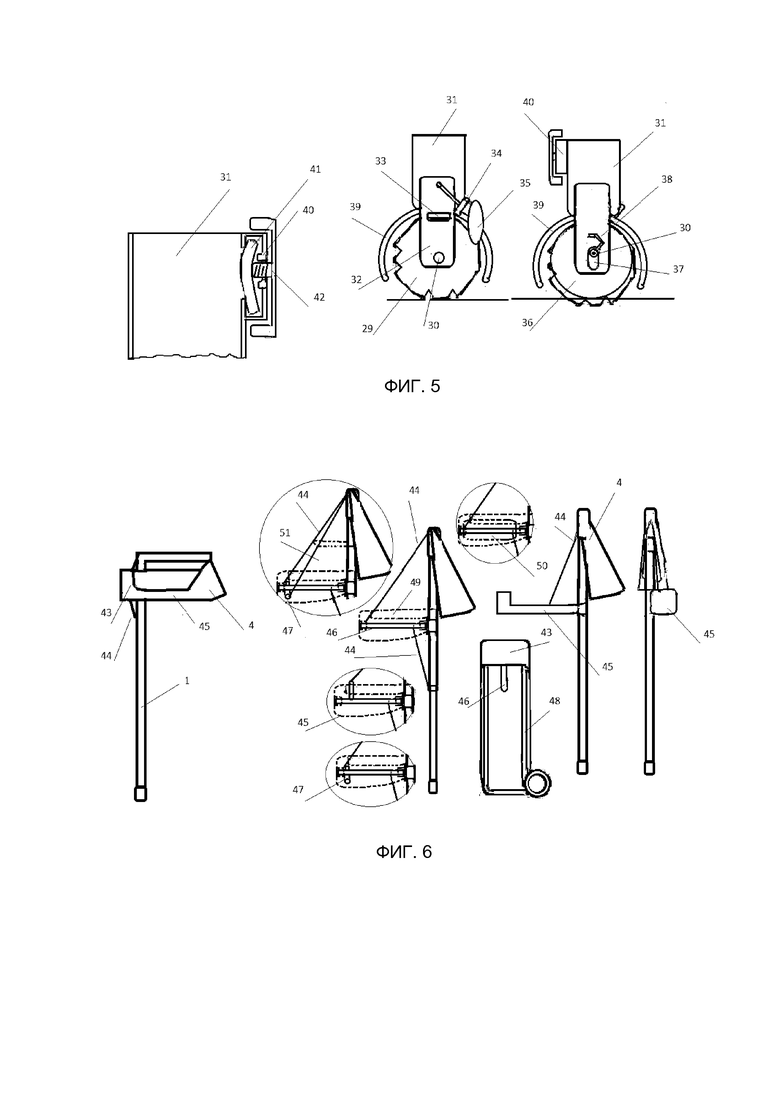

Наконечник может быть Фиг.5, в виде 29 - колеса - многоугольника, 30 - осью вращения соединённый со стержнем или с переходником в виде 31 - патрубка с 32 -ушком или ушками. На гранях многоугольника располагаются контактные поверхности в виде шипов и подушечек. Впритык к многограннику в палке или в переходнике, в ушке между концом стержня и гранью многогранника имеется 33 - щель, а рядом на пружинной штанге, закреплённой на оси к переходнику, имеется 34 - клин с 35 - бобышкой. Эта конструкция может быть и эксцентриком, и тогда и в многограннике имеется хотя бы одна щель под клин. Как вариант, кроме многогранника, на своих: ушке и оси, напротив оси многогранника, может располагаться 36 -ролик. Ось ролика вставлена в 37 - продолговатый паз в ушке, и соединена с ушком 38 - пружиной сжатия или разжатия. А над роликом и многогранником могут располагаться 39 - щиты-крылья.

Патрубок переходника может содержать регулируемое зажимное уплотнение (рзу) в виде 40 - небольшой камеры над окном в патрубке, в которой напротив окна, своими краями в упор к краям окна, расположен упругий, с эластичной поверхностью в сторону окна,41 - прижим, с противоположной окну стороны в средину которого упёрт торец 42 - винта, закрученного в резьбовое отверстие камеры. и на котором имеется барашек.

Пользование установленным наконечником можно как обычным наконечником, а перестановка осуществляется прокручиванием многогранника по его оси после оттягивания клина из щели, а затем клин возвращается в щель. Установка наконечника может быть осуществлена силовой насадкой наконечника на конец стержня. В случае заклинивания соединения с помощью винта сила его прижимания стержня ослабляется. Такой способ можно применить и для соединения частей стержня. или любой иной телескопической конструкции.

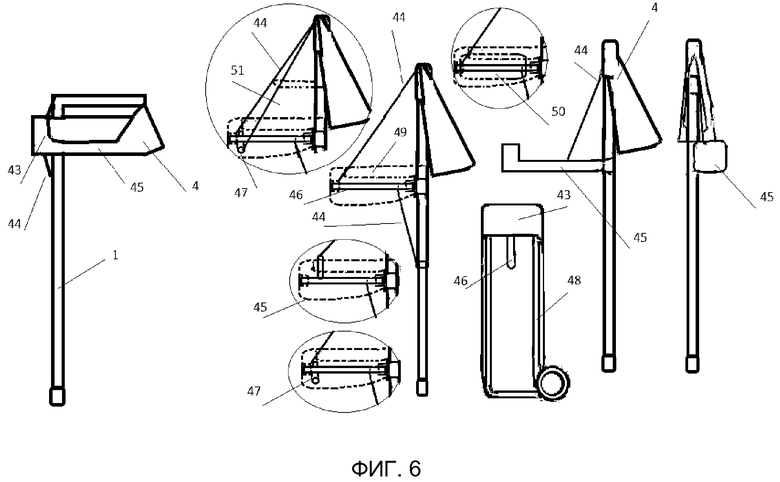

Палка Фиг. 6, может быть снабжена рамкой или обручем - кольцом, или камерой, или чехлом -(в любом случае что - рамочное кольцеобразное образование, что далее называются - обручалка), если это камера, то которая передней своей частью располагается около вертикальной ручки или вокруг неё, или вокруг ручки-кронштейна или под ней. или у конца дополнительной ручки или вокруг неё. Если это только, функционально соответствующая передней части камеры, 43 - кольцо для кисти руки, то над местом, где вытянутая кисть руки, при опоре рукой на крепление к руке, должна быть расположена. Для палки с ручкой-кронштейном это место впереди стержня по другую сторону от ручки кронштейна под ней, на 44 - тягах, соединённых с палкой вверху и внизу обручалки. Такая обручалка может быть соединённой 45 - гибкой полкой или непосредственно с налокотником с или подлокотником или с лямкой. А для палки с 46 - дополнительной ручкой на стержне, ниже вертикальной ручки, камерная обручалка одним концом соединяется со стержнем, а другим со свободным концом дополнительной ручки. и таким образом. камера расположена вокруг дополнительной ручки. Такая ручка может быть с загибами или с 47 - ответвлениями на конце или может быть ответвлением от 48 рамки обручалки. На рамку же натянуто полотно, чем образована полотняная полка. Рамки в устройстве может и не быть, на ручке же может иметься два ответвления, а в матерчатой, например полотняной плёночной или меховой камере имеется 49 - проход в её верху, над которым может располагаться гибкая крышка, кроме того для руки, с крышкой или без крышки, может быть и 50 - боковой проход. Вариант палки с дополнительной ручкой может быть выполнен и только на гибких соединениях, с тягами от ручки вверх и вниз палки. Над обручалкой, в том числе, её продолжением может быть образована 51 - секретная камера с высокими бортами, что тоже может снабжаться гибкой, в том числе с прозрачной крышкой или даже с ажурной крышкой, с прозрачностью ограниченной только прямым направлением сверху. В камере или на колпачке налокотника могут быть карманы или крепления для радио, телефона, планшета, записной книжки или для кошелька.

Кольцо обручалки предназначено для передачи усилий пальцами рук на палку, при ходьбе, это усилие можно передавать радиально во все стороны, при любом повороте предплечья вокруг своей осевой средины, что способствует и оптимальному распределению нагрузки, и задействованию обычно не задействованных мышц и связок руки. Полка же передаёт усилие вниз на отталкивание, а в общем обручалка заточая руку в камеру уменьшая тем ненужные элементы свободы добавляет нужные её технические элементы. утеплённая камера позволяет согревать руки в мороз. Такая палка может быть изготовлена без применения металла, и годится для сапёров, и для ослабления звука шагов, для разведчиков, и может быть командирской, а с секретной камерой-офицерской (боярской), а с боковым входом "княжеской", но не командирской, а свадебной или дружеской или для сопровождения людей с ограниченными возможностями. то есть для помещения в камеру и руки основного пользователя и руки сопровождающего. Секретная камера позволяет скрытое от посторонних наблюдателей пользование своими вещами и считать деньги.

Комплексное изобретение - палка адаптационная комбинируемая интеграционная (паки) - прежде всего позволяет менять длину палки прямо на ход, что создаёт дополнительные удобства и возможности, особенно при ходьбе по пересечённой местности. Две такие палки объединяются в тележку или подставку, в том числе для работы с ноутбуком. Палка имеет удобный наконечник и соединение телескопического стержня. Кроме того, имеется приспособление для лучшего, чем существующие, контакта кисти руки с палкой. На палке используется подвеска руки с опорой на предплечье, удобная как спортсменам, так и людям с ограниченными возможностями. 4 з.п. ф-лы, 6 ил.

1. Палка для ходьбы, содержащая раздвижной стержень, который включает в себя вставленную в него верхнюю часть стержня, отличающаяся тем, что верхняя часть стержня находится в соединении с ручкой-кронштейном, за которую подвешено крепление для руки, при этом ручка-кронштейн на конце содержит жесткую тягу или загиб вниз тоже в соединении с креплением для руки, а стержень выполнен с вертикальной ручкой с расположенным в ней прижимом.

2. Палка для ходьбы по п.1, отличающаяся тем, что снабжена зубчатым реечным механизмом, соединённым с частями стержня.

3. Палка для ходьбы по п.1, отличающаяся тем, что стержень в верхней части содержит боковую ручку с её загибом вниз.

4. Палка для ходьбы по п.1, отличающаяся тем, что снабжена наконечником в виде многогранника, закреплённого на оси на ушке или на ушках, расположенных на стержне.

5. Палка для ходьбы по п.1, отличающаяся тем, что снабжена колесом на нижнем конце и креплениями, выполненными с возможностью соединения со второй палкой с колесом.
