Скелетон с лыжами Российский патент 2025 года по МПК A63C11/22

Изобретение - скелетон с лыжами (далее - ССЛ) относится к экзоскелетам, лыжам и к стрелковому оружию. Собственно, экзоскелет и лыжи основные части устройства, из которых скелетон может быть получен, но это получение для изобретения функция далеко не основная. В области решаемой задачи подобных устройств нет.

Изобретения предназначено для увеличения стойкости к отдаче от стрельбы, в том числе и отдачи такой силы, какой человек обычного развития не выдерживает.

Потребность в таком оружии существует в первую очередь для стрельбы крупнокалиберными дробовиками и картечницами по дронам, но адаптация стрелка к сильной отдаче перспективна и для иных тактических задач.

Поскольку уже существующие экзоскелеты решают проблему превращения тела стрелка в жесткий упор, автору оставалось лишь решить проблему опрокидывания.

Решена она за счёт откидного сверху вниз, поворотом на шарнире у пятки упора, что может быть и в виде лыжи, который будучи откинут на землю и зафиксирован, в параметрах приемлемой для носки конструкции, точку опоры на землю сзади отодвигает больше чем на длину ноги пользователя.

В полезном эффекте - увеличение боеспособности и сохранение здоровья пользователя.

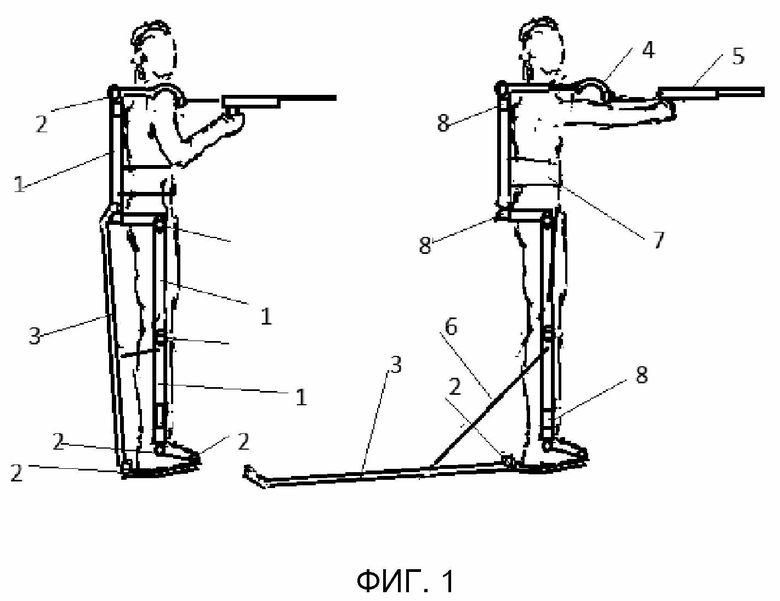

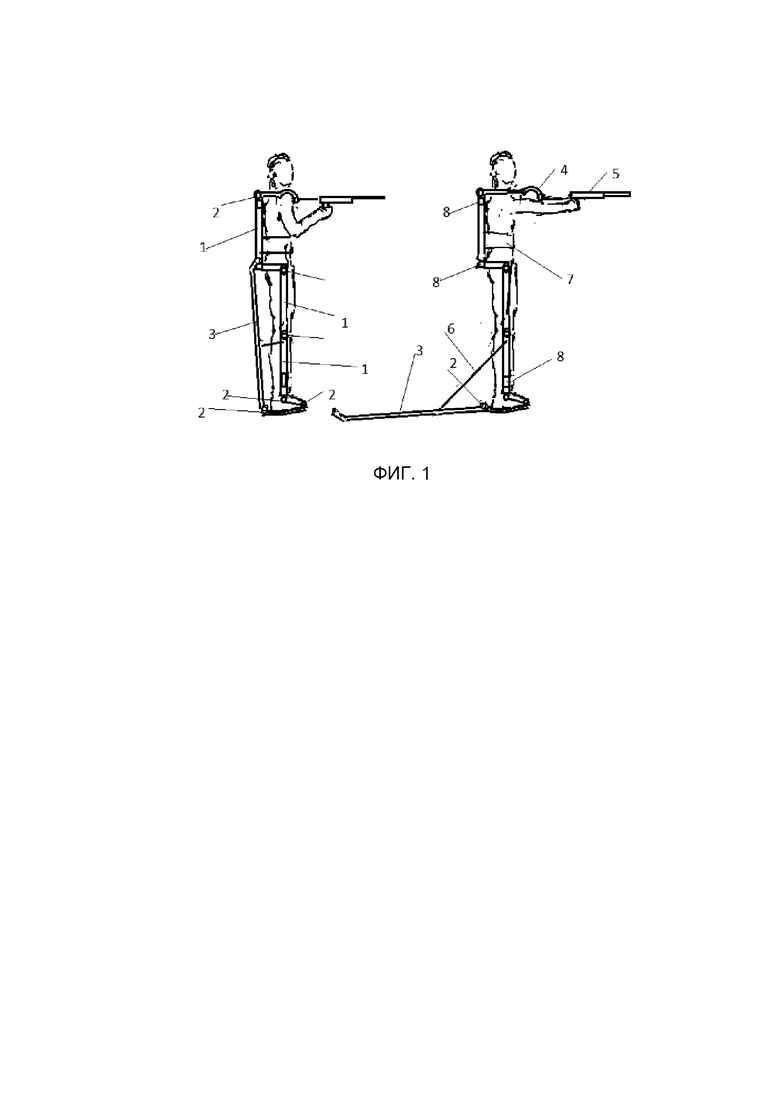

Как и любой экзоскелет Фиг.1, ССЛ состоит их своих 1 - несущих элементов, которые между собой соединяются, среди прочих возможных шарниров, и 2 - шарнирами с горизонтальными осями, в стоячем положении пользователя, что и поперечные линии его движения. Особенная же часть данного изобретения, 3 - лыжа, что горизонтальным шарниром соединена с подошвой экзоскелета. Необязательной же особенностью может быть 4- выдвижной упор, с фиксатором и с овально загнутым концом, на который соответственно овально же согнутым патрубком надевается приклад -5 оружия, а фиксаторы имеются на шарнирах, к фиксаторам по гибкому каналу подведён тросик с подпружиненными или пружинными фиксаторами. Свой тросик имеется и в соединении с лыжей, что пропущен через направляющие прямо под шарниром колена, в не рабочем положении лыжи к 7 - широкому поясу на липучках, а в рабочем положении кверху опорных элементов ноги, на этих местах может быть крючком зацеплен к петлям. Пояс удерживает устройство у торса пользователя. Кроме указанных шарниров могут быть и другие, например, 8 - вертикальные шарниры на спинном опорном элементе, через которые тоже проходит управление их фиксаторами, фиксаторами, концы которых могут быть и в виде под-пружиненных штифтов, даже, например, и по три штуки, под бороздки покрывающие вращательную поверхность шарнира. В основании спинного элемента с более нижними элементами может быть крепление и не шарнирное , а роликовое, например содержащем пару овальных роликов в дуговом, с овальным расширением по его средине, канале, что может быть и сквозным и своей дугой вписывающимся в круг, с центром приходящимся на центр вращения позвоночника пользователя. Над лодыжкой в собственном соединении частей элемента для голени тоже может быть вертикальный шарнир с дистанционно управляемым фиксатором. Этот поворотный механизм также может иметь фиксатор соединённый с общим управлением фиксаторами. Отдел для стопы соединён с элементом для голени шарниром, и спереди между своей верхней частью и нижней подошвой объединён горизонтальным шарниром. Управление фиксаторами шарниров подходит или к ручке оружия или к руке или к упору, и может заканчиваться или петлёй на тросике, или может заканчиваться нажимной планкой, например, закреплённой на оси на упоре, и также соединённой в тросиком. Вход для стопы в отдел для стопы может быть сзади или сбоку. Конструкция ССЛ может быть и иной, например, для приклада может быть не упор, а текстильный карман, или упор может быть жестким наплечником объединённым с нагрудником или наоборот может быть надувной подушкой. Отдел для торса может быть и в виде кольца или в виде колеса без спиц и оси, закрепленного между роликов внизу на элементах для ног. Элементы для ног могут быть и дугообразными, подобно первому в мире экзоскелету, но только по два таких элемента для каждой ноги, соединёнными фиксируемым шарниром. Устройство в своей жесткой части может быть выполнено и для одной ноги и для одной стороны торса. Экзоскелет может быть взят и какой либо готовой конструкции, но к которой добавляются управляемые фиксаторы для шарниров, добавив и шарнир хотя бы для одной лыжи или иного продолговатого жесткого тела, которое может быть и раздвижным, например, в виде желобов вставленных друг в друга, нижний из которых может быть и на колёсах, и может иметь тормозной коврик под другую ногу. Лыжа же может или быть трубчатой, или иметь ребро жесткости, или может состоять из продольно соединённых шарнирами половинок, в качестве упора в землю имея в сечении вид буквы V. Или лыжа может соединяться на двух шарнирах, в перпендикулярных друг другу плоскостях, один из которых ей позволит опираться о землю боком. Экзоскелет может быть с ручным отделом, а ручной отдел может иметь и поворотную броне-камеру для удержания и управления оружием, с вращением с ним и на нём крепления для оружия в двух перпендикулярных друг другу плоскостях. Сама камера может вращаться вокруг руки, а крепление вокруг оси кистевого захвата, например, сверху камеры или на шаровой вращающейся половине камеры, в которую сверху есть проход для пистолетной ручки оружия. Или в камере может быть удлинитель оружейной ручки, с удлинителем и спускового крючка, например, в виде скобы с прижимом приставленным к спусковому крючку, и входящей в отверстия на планке, жестко соединённой с дужкой спускового крючка. Ручка удлинителя оружейной ручки -разрезной патрубок надетый на другой патрубок или штырь , разрезного патрубка. При этом какая либо соприкасающаяся поверхность гладкая без нажима и тормозная под нажимом, то есть гладкие её части мягкие или пружинные, и без нажима на них находятся чуть выше уровня негладкой поверхности или даже выдвижной в отверстия в соприкасающейся поверхности. Соединение камеры с ручной частью ССЛ представляет из себя кольцо - шарнир с кольцевым бугорком со стороны локтя, тоже со свойствами тормоза при нажиме на него. Тросик управление фиксаторами может быть соединён со скобой удлинителя спускового крючка. Лыжа может быть со способностью пере-устанавливаться своей срединой под передний шарнир на отделе стопы экзоскелета. И лыжи, как и лыжероллеры могут устанавливаться на элементы экзоскелета для торса, таким образом конструкция в целом и становится скелетоном.

Пользователь, надев на себя ССЛ, для стрельбы отцепляет тросик лыжи от петли и сбрасывает её на землю, но если после этого ему надо ещё повернуться, приподнимает пятку, от чего приподнимается и лыжа, пользователь поворачивается, потом снова, опускает пятку, при этом оружие приставляет к упору, а если это дуговой крючок, надевает на него дуговой патрубок приклада, прицеливается и перед выстрелом фиксирует шарниры, если петля от управления на руке, (на основании большого пальца) захват ручки оружия доводит до конца, а если это планка на упоре, прижимает приклад, прижимая планку, после чего стреляет. Задняя точка опоры при такой стрельбе отодвинута назад, от чего возможность опрокидывания резко понижается, а если пользователь догадается, другой ногой сделать широкий шаг вперёд, и тем самым совершит и наклон торса вперёд, расстояние станет и вовсе очень приличным, а поскольку фиксаторы перед выстрелом обездвиживают шарниры экзоскелет с лыжей целиком превращён в жесткую конструкцию, устойчивую в направлении отдачи от выстрела. ССЛ позволяет крупным калибром с сильным зарядом стрелять по дронам и прочим целям на поле боя.

Лыжи ССЛ могут использоваться и в традиционном назначении лыж, а будучи смягченными мягкими добавками, например, намоткой ткани, может использоваться для смягчения давления на землю. Ручным отделом с камерой -держателем можно пользоваться для стрельбы из-за угла поворачивая оружие на камере или с камерой в двух плоскостях без ограничения на углы поворота. Для этого используется перехват переворачивающейся сверху вниз ручки удлинителя под её захват кистью руки другой стороной, во вращении камеры вокруг руки, и используется перехват ручки в её вращении вокруг своей оси, во вращении оружия на камере. Подтягивание ручки к себе тормозит камеру, а сильное сжатие ручки тормозит вращение оружия на камере. Нажимая на скобу удлинителя спускового крючка пользователь сначала фиксирует шарниры. а следом производит выстрел. Прицеливание может осуществляться и с помощью видеокамеры с видео-очками, и по градусам поворотов и в прикидку.

Устройство для одной стороны тела легче двухстороннего, с ним легче залегать, и, в случае нужды, от него легче отделяться пользователю.

В общем определении ССЛ это устройство содержащее экзоскелет и характеризуемое шарнирами на сочленении его элементов, с дистанционно управляемыми фиксаторами, и хотя бы одним упором протянутым от низа ноги взад.

Упор удлиняющие низ ноги взад может быть и просто длинной заходящей за пятку жесткой подошвой, а фиксаторы могут быть и электромагнитными, в том числе и на основе ферромагнитной жидкости, а управление может начинаться и от подвижных элементов маски, как может быть и голосовое, или например, может начинаться от петли надетой на большой палец ноги или руки.

Превратив конструкцию в скелетон, пользователь может осуществлять скоростной спуск с покатых возвышенностей Надев лыжи как обычный лыжник , если они с ворсом пользователь може идти без палок, охотничьим способом по снегу, без палок может и сапёрным способом перемещаться по грунту. как и с помощью лыжных палок, а с помощью усиленных палок для суворовской ходьбы, которая отличаются палками подвесными опорами под предплечья, и если они с мягкими широкими подушечками на концах, может передвигаться быстро и бесшумно, обманывая мины.

Изобретение предназначено для стрельбы с опасной силой отдачи от выстрелов, позволяет стрельбы по разного рода целям, в том числе по летающим. Экзоскелет для стрельбы из стрелкового оружия, состоящий из несущих элементов и спинного опорного элемента, которые между собой соединены шарнирами с дистанционно управляемыми фиксаторами, откидного упора, при этом в верхней части экзоскелета выполнен упор, который размещен с возможностью приставки к упору приклада оружия. 1 ил.

Экзоскелет для стрельбы из стрелкового оружия, состоящий из несущих элементов и спинного опорного элемента, которые между собой соединены шарнирами с дистанционно управляемыми фиксаторами, откидного упора, при этом в верхней части экзоскелета выполнен упор, который размещен с возможностью приставки к упору приклада оружия.
