Тренажер корригирующий для области таза и позвоночника Российский патент 2025 года по МПК A63B23/02

Устройство относится к физкультурно-оздоровительной технике и может быть применено для тренировки мышц и реабилитации различных групп мышц как в домашних условиях, так и в спортивных и лечебных учреждениях.

Из существующего уровня техники известно устройство - гимнастический диск, патент на полезную модель №154237, в котором положительный эффект - тренировка вестибулярного аппарата пользователя - достигается за счет расположения вращающейся части под углом 3-5° к горизонтальной плоскости, при этом пользователь и техническое устройство образуют общую биомеханическую систему.

Известно также устройство - тренировочный стул, патент 167682 U1, состоящий из неподвижного основания и закрепленного на нем подвижного сиденья с упорами для рук и опорами для ног, отличающийся тем, что с целью возможности его использования для тренировки вестибулярного аппарата подвижное сиденье расположено под углом в 6° к горизонтальной плоскости, а упоры для рук расположены на высоте сиденья. Однако конструкция стула не позволяет его складывать в нерабочее положение для обеспечения компактности, что особенно важно при небольших производственных площадях, а также для возможности транспортировке. И не позволяет выполнять упражнения для таза и позвоночника в динамике, что достигается съемным сиденьем предлагаемого тренажера.

Наиболее близким к заявленному техническому решению является спортивный тренажер (патент на SU №1747101, кл. МПК А63В 23/02), включающий установленные на основании стойки со втулкой и штоком, несущим шарнирную опору для сиденья, отличающийся тем, что, с целью повышения удобства в пользовании при транспортировке, он имеет фиксатор и шарнирно соединенные между собой и расположенные одна над другой щеки с выполненными каналами для размещения фиксатора, при этом одна из щек жестко соединена с втулкой, а другая жестко соединена со стойками. Недостатком известного устройства является сиденье, используемое лишь в данной конструкции, а также нескладывающиеся ножки. Тогда как в патентуемом изобретении ножки складываются для удобства транспортировки, конструкция сиденья исполнена таким образом, что втулка ножки является съемной, может устанавливаться вместе с втулкой стульчака на велосипед для выполнения упражнений для таза и позвоночника вращательного характера в динамике, двигаясь на велосипеде, либо устанавливаться на велотренажер для выполнения упражнений с одновременным кручением педалей велотренажера. Таким образом, конструкция патентуемого устройства, в отличие от иных подобных, является полностью разборной.

Предметом изобретения является тренажер, корригирующий, для области таза и позвоночника.

Задачей заявленного решения является расширение арсенала тренировочных движений для развития области таза и позвоночника, тренировка мышц спины и брюшного пресса, увеличение подвижности позвоночного столба, улучшение кровообращения органов малого таза.

Технический результат заключается в реализации назначения заявленного устройства.

Технический результат достигается тем, что тренажер корригирующий для области таза и позвоночника состоит из неподвижного основания и закрепленного на нем подвижного съемного сидения, причем с возможностью его использования для тренировки в динамике с установкой втулки ножки и втулки стульчака на велосипед или велотренажер, что улучшает подвижность крестцово-подвздошных и тазобедренных суставов, создает чувство силы, давящей на педали, и полезно для начинающих спортсменов.

Работает тренажер корригирующий для области таза и позвоночника следующим образом. Пользователь садится на сиденье, ноги ставит на пол, руки держит согнутыми в локтях около туловища, для увеличения нагрузки могут использоваться гантели, взятые в руки, или лыжные палки, спину держит прямо и делает вращательные движения тазом вправо и влево с переносом центра тяжести в сторону, противоположную стороне вращения таза. Аналогичным образом происходит тренировка при движении на велосипеде или велотренажере, с той разницей, что ноги стоят на педалях и крутят их.

Таким образом, предлагаемое изобретение - тренажер корригирующий для области таза и позвоночника, позволяет расширить арсенал технического устройства для тренировки мышц таза и позвоночника и вследствие своей простоты может найти широкое применение в сфере медицины, спорта, на детских и взрослых развлекательных площадках.

Цель изобретения - повышение удобства в пользовании при транспортировке, а также возможность выполнения вращательных упражнений для области таза и позвоночника в динамике.

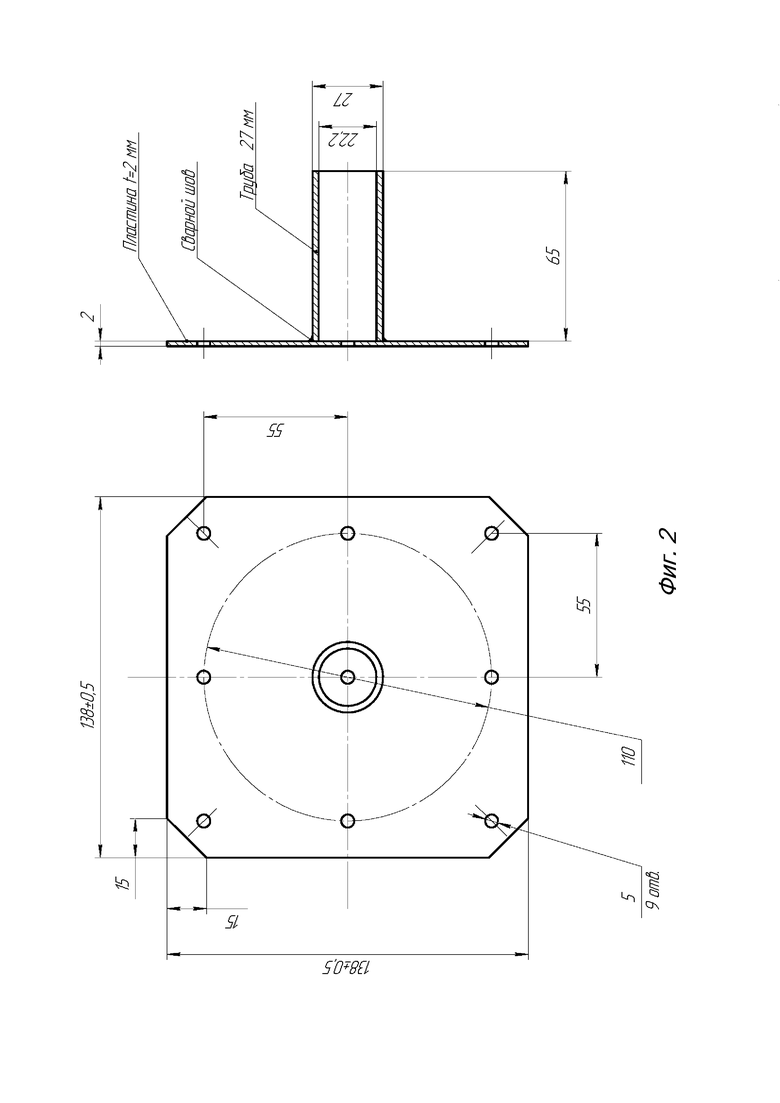

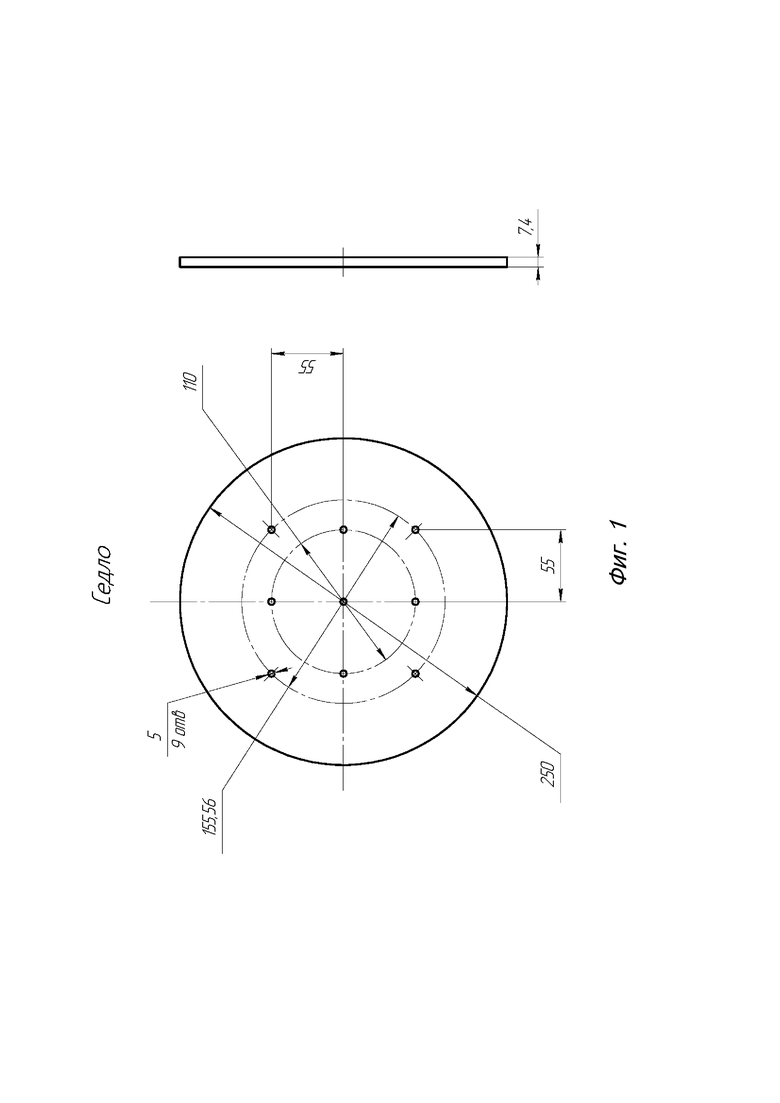

На чертежах представлена спецификация к изобретению; также имеется сборочный чертеж, на котором изображены все детали устройства, размер устройства в сборе: высота - 331,2 мм; на листе 1 представлен стульчак (сиденье) изобретения (фиг.1), выполненный из фанеры толщиной 7,4 мм, круглой формы, радиус составляет 250 мм, на котором имеются 9 отверстий диаметром 5 мм каждое, одно из которых расположено ровно по центру круга, четыре - на расстоянии 55 мм от центрального отверстия на равноудаленном расстоянии друг от друга, а последние четыре - на расстоянии 78,28 мм; на листе 2 изображена основа стульчака (фиг.2), выполненная из стали (может быть заменена пластиковой аналогичной деталью), толщиной 2 мм, размерами 138 мм (±0,5мм) на 138 мм (±0,5мм), на которой имеются девять отверстий диаметром 5 мм, одно из которых расположено ровно по центру круга, четыре - на расстоянии 55 мм от центрального отверстия на равноудаленном расстоянии друг от друга, а последние четыре - на расстоянии 78,28 мм, основа стульчака крепится к стульчаку (фиг.1) с помощью болтов диаметром 5 мм, с другой стороны к основе стульчака, по ее центру, приварена круглая полая трубка, внутренний диаметр которой составляет 22,2 мм, внешний - 27 мм, длина трубки - 65 мм; на листе 3 изображена втулка стульчака (фиг.3), выточенная из стали (либо изготовленная из твердого пластика), общая длина детали - 83 мм, которая представляет собой металлический круглый цилиндр диаметром в верхней его части 22 мм, длиной 60 мм, основание выполнено в форме цилиндра диаметром 50 мм, шириной 23 мм, с выточенным углублением, диаметр внутренней части которого (то есть, опорный внешний посадочный размер для подшипника) - 40 мм, опорный выступ диаметральный (для опоры на подшипник) диаметром 32 мм,; на листе 4 изображена втулка ножки (фиг.4), цилиндрической формы, общей длиной 195 мм (±0,5 мм), в верхней части выточено посадочное место под подшипник, высотой 14 мм, диаметром 17 мм, на которую прессуется подшипник, посадочное место под подшипник опирается на опорный выступ, высотой 1 мм, диаметром - 22 мм, опорный выступ опирается на переходной выступ, высотой 4 мм, диаметром - 36 мм, дальнейшая деталь представляет собой ось, длиной 172 мм (±0,5 мм), диаметром - 27 мм, деталь кругом обработана фасками угол которых - 1×45 градусов; на листе 5 изображена основа ножек стула (фиг.5), представляющая собой полую деталь цилиндрической формы, общая длина детали - 172 мм (±0,5 мм), диаметр - 27,5 мм, к верхней части детали на расстоянии 20 мм от верха приварены три проушины на равноудаленном расстоянии друг от друга, а именно: на расстоянии 120 градусов друг от друга по осям проушин, на проушины на осевых заклепках крепятся ножки, проушины представляют собой деталь в форме согнутой скобы толщиной 2 мм, в согнутом виде имеет внешнюю ширину 9 мм, внутреннюю - 5 мм, общие размеры детали: правая сторона - 24 мм, внешняя часть - 36 мм, внутренняя, приваривается к основе ножек стула трубе, - 12 мм, по внутренней части, расположен срез под углом 45 градусов, по центру детали, на расстоянии 10 мм от кромки внешнего края, расположена осевая заклепка для ножки, диаметром 5 мм; на листе 6 изображена нога устройства (фиг.6), общей длиной 230 мм (±0,5 мм), шириной 20 мм, толщина ножки - 4 мм, верхняя часть детали имеет округлую форму, радиусом 13, на расстоянии 10 мм от верхней части детали посередине нее расположено отверстие для осевой заклепки, диаметром 5 мм, опорная (нижняя часть) ножки имеет изгиб под углом, радиус которого составляет 48 мм.

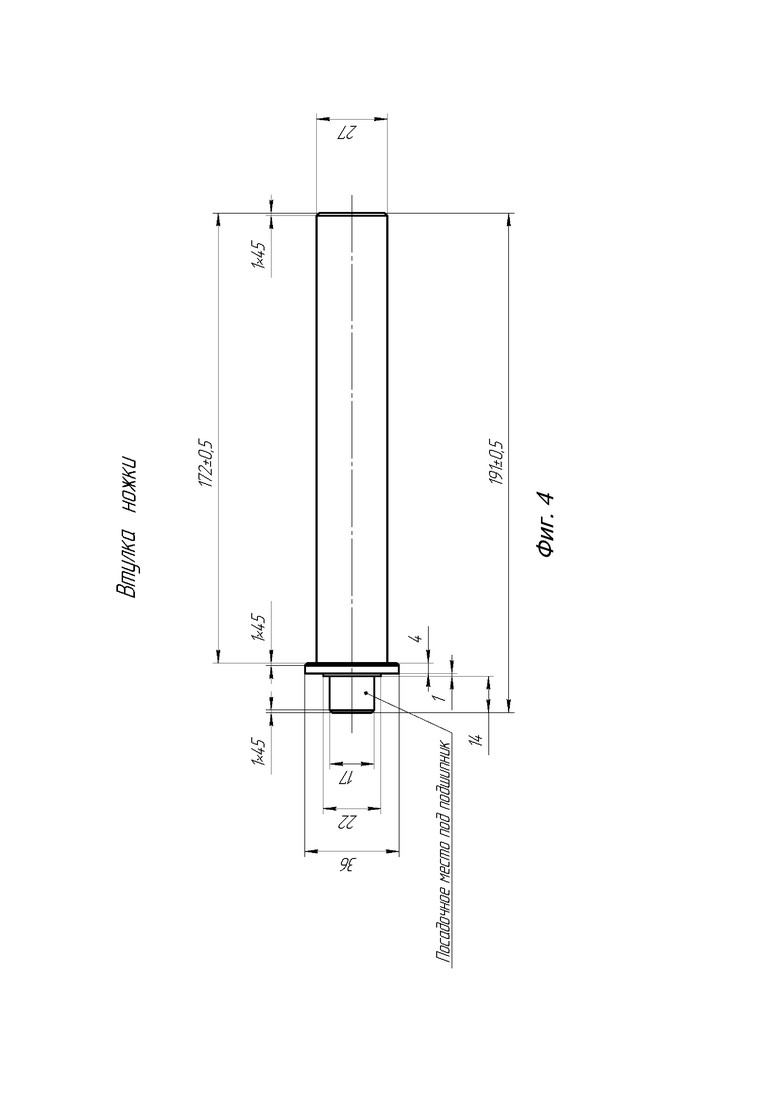

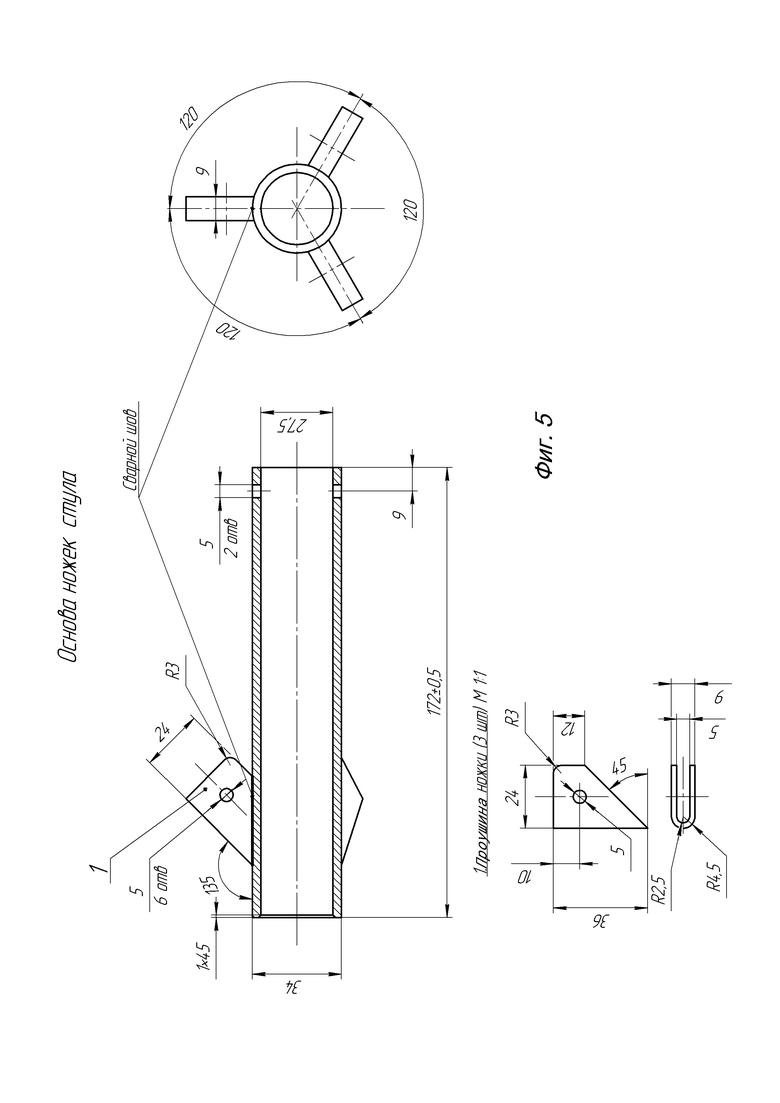

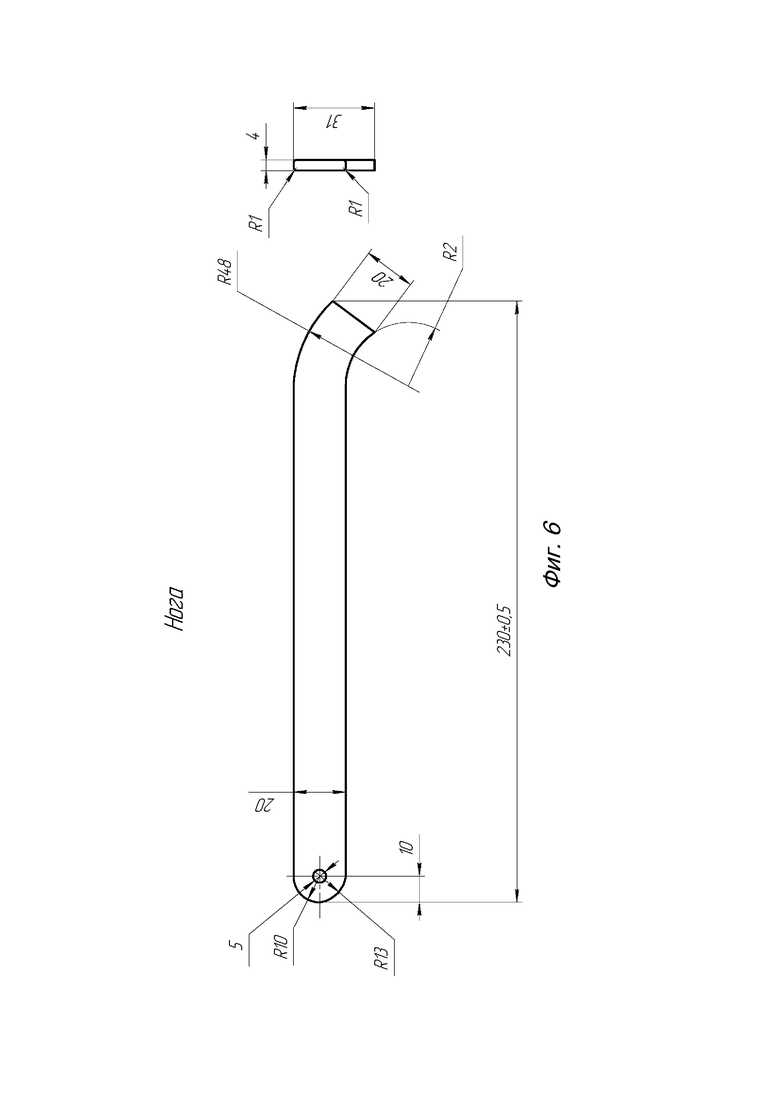

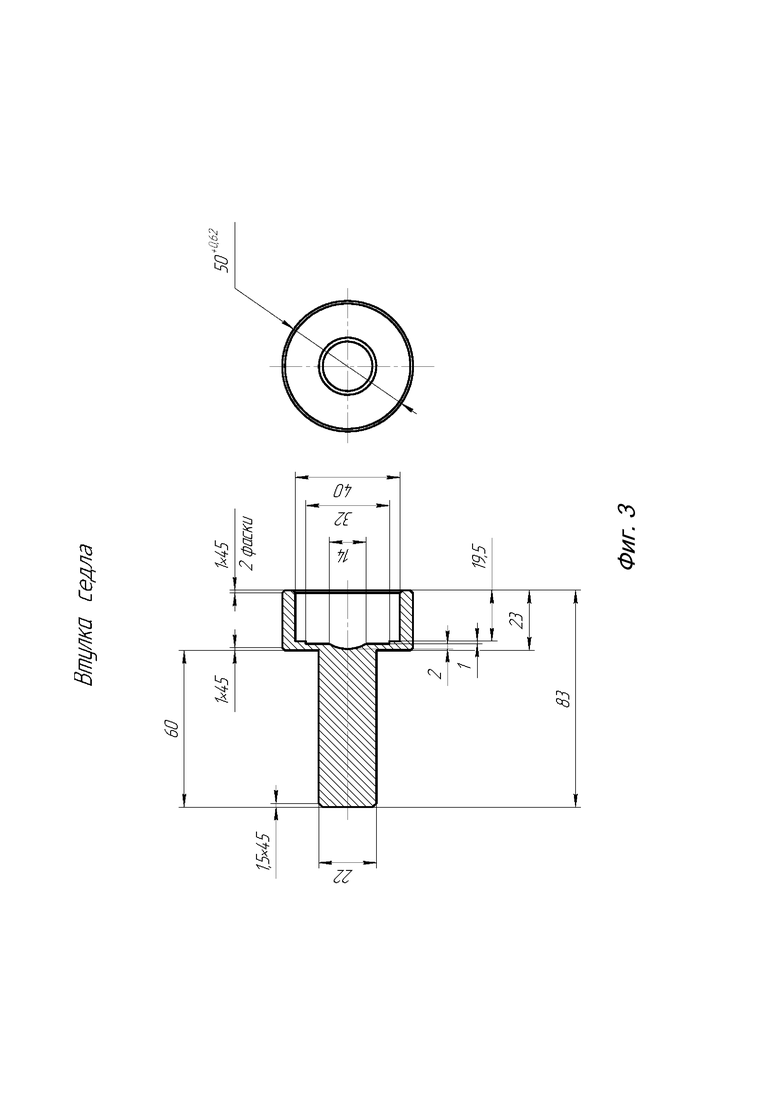

Изобретение относится к физкультурно-оздоровительной технике и может быть применено для тренировки мышц и реабилитации различных групп мышц как в домашних условиях, так и в спортивных и лечебных учреждениях. Представлен тренажер корригирующий для области таза и позвоночника, содержащий опору в виде трех складных ножек и основу ножек стула, выполненную в виде полого цилиндра. К верхней части цилиндра под углом 120 градусов друг к другу приварены три проушины для закрепления ножек, установленные под седлом велосипеда или велотренажера. Также тренажер содержит закрепленную под седлом втулку с выточенным углублением и опорным выступом, а также съемную втулку ножек с запрессованным подшипником, на который опирается опорный выступ закрепленной под седлом втулки. При этом посадочное место под подшипник опирается на опорный выступ, опирающийся на переходный выступ. Достигается расширение арсенала тренировочных движений для развития области таза и позвоночника, тренировка мышц спины и брюшного пресса, увеличение подвижности позвоночного столба, улучшение кровообращения органов малого таза. 6 ил.

Тренажер корригирующий для области таза и позвоночника, содержащий опору в виде трех складных ножек и основу ножек стула, выполненную в виде полого цилиндра, к верхней части которого под углом 120 градусов друг к другу приварены три проушины для закрепления ножек, установленные под седлом велосипеда или велотренажера, закрепленную под седлом втулку с выточенным углублением и опорным выступом, а также съемную втулку ножек с запрессованным подшипником, на который опирается опорный выступ закрепленной под седлом втулки, причем посадочное место под подшипник опирается на опорный выступ, опирающийся на переходный выступ.
