Тренажер для вытяжения Российский патент 2025 года по МПК A63B7/00

Тренажёр для вытяжения относится к физической культуре и используется в области спорта и в области реабилитации путём выполнения большого разнообразия упражнений, позиций и видов нагрузки. Тренажер применим для снятия избыточного тонуса мышц, укрепления связок и суставов, развития нервной и костно-мышечной системы человека.

Из уровня техники известны разные варианты тренажеров, имеющие конструктивные сходства с заявленной конструкцией тренажера.

Например, из уровня техники известен документ RU 186111 U1, 2018.01.18, который раскрывает тренажер, содержащий каркас, на котором при помощи роликов расположены тросы, прикрепляемые к пользователю через карабины при использовании электролебедки.

Однако недостатками всего известного уровня техники, а также самого близкого прототипа являются малое количество вспомогательных креплений и дополнительных «рабочих» осей для креплений, отсутствие дополнительных силовых агрегатов, что снижает качество, функционал и результат тренировки, а также отсутствие пропорционально увеличенных косынок на одном векторе с электролебёдкой, снижая прочность конструкции и сокращая срок службы.

В общем итоге, задача, решением которой является данное изобретение, – расширение функциональных возможностей использования тренажера, увеличение прочности и срока службы, устраняя недостатки всего известного уровня техники.

Техническим результатом заявленного изобретения является расширением функциональных возможностей прямоугольной кубической сферы с сочетанием разнотипных дополнительных независимых нагрузок, улучшающих саму систему тренировок, качество вытяжения мышц, возможность работы с мышцами поверхностного, среднего и глубокого залегания, укрепления связок и суставов.

Данный технический результат достигается совокупностью признаков независимого пункта формулы изобретения.

Конструкция тренажера для вытяжения, выполненная в форме кубического, прямоугольного кубоид каркаса, имеет 8 узлов углового соединения, усиленных косынками между каждой опорой. Каркас выполнен из твёрдых пород дерева, в специальных случаях металла.

На нижнем поперечном опорном брусе, на специальной металлической площадке, установлена электролебёдка грузоподъёмностью от 800 кг.

Электролебёдочный барабан, накручивающий полимерную верёвку от 6 мм с предусмотренной нагрузкой от 9 кН. Верёвка через подшипниковый блок-ролик поднимает и опускает грузы от направляющих блок-роликов, расположенных по четырём верхним угловым косынкам через разветвлённую верёвочную связку или блок. К блокам с грузами прикреплены две, зависящие от положения груза, верёвки, идущие к двум рядом распложённым подшипниковым блок-роликам, являющимся направляющими к конечностям через карабин к специальным манжетам на руках и ногах человека. Каждая направляющая отличается своей длиной, прикреплением дополнительного девайса, например резиновых эластичных жгутов или пружины. Самая длинная направляющая верёвка может изменить направление через дополнительный подшипниковый блок-ролик, закрепленный с помощью карабина к расположенным на вертикальной, поперечной или продольной опоре кольцам креплений (рым-гайка), а также расположенным на других косынках дополнительных креплений (рым-гайка) с целью создания желаемого направления нагрузки, идущей от блоков с грузами. Конструкция «Тренажёра для вытяжения», в частности распложенные на каркасе тренажёра достаточное количество колец креплений (рым-гайка), позволяет дополнять конструкцию другими силовыми агрегатами, такими как ручная лебёдка и система полиспаст для создания дополнительной независимо регулирующийся нагрузки, а также более жёсткой тяги. Дополнительные силовые агрегаты могут использоваться как альтернатива грузам или комбинироваться. Разные силовые агрегаты также дают альтернативы в типе вытяжения. Свободно висящие грузы создают динамическое постоянство натяжения, дающее возможность при желании подтянуть к туловищу закреплённую к блоку с грузом конечность. Ручная лебёдка и система полиспаст создают жесткое статичное натяжение, позволяя делать изометрические упражнения. Для создания упругой тяги между манжетом и тянущим блоком устанавливается пружина или резиновый эластичный жгут, что даёт возможность двигаться относительно характеристикам пружин и жгутов. На основе всего представленного «Тренажёр для вытяжения» представляет функциональную сферу с возможностями фиксации в желаемом векторе регулируемой нагрузкой и плавностью конечной тяги от «жёстче» до «мягче».

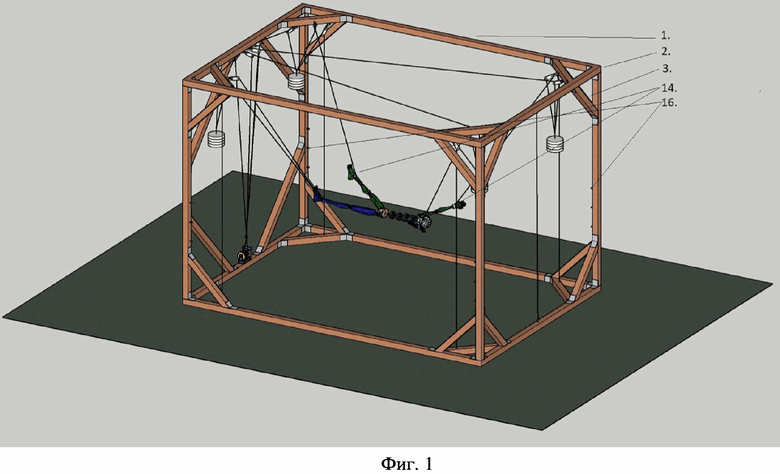

Далее более детально заявленное изобретение уточняется фигурами, где: на фигуре 1 представлен общий вид тренажера с пользователем, закрепленным к свободно висящим грузам, от первого комплекта спускаемым на электролебедке.

На фигуре 2 представлен пример использования второго комплекта верёвок, идущих от блоков с грузами, для создания нового вектора натяжения от выбранной точки на каркасе тренажёра, где пользователь изображен в положении стоя.

На фигуре 3 представлен пример использования системы полиспаст со способом фиксации к швартовочной утке, расположенной на одной из опор. Пользователь расположен висящим в горизонтальной плоскости за счет креплений, расположенных на высоте метра от поверхности.

На фигуре 4 представлен пример использования ручной лебедки в комбинации с грузами, спускаемыми электролебедкой. Пользователь расположен наискосок, ноги закреплены к первому комплекту верёвок, идущих от блоков с грузами, руки закреплены через нижние блоки, идущие к ручной лебёдке с собственной системой фиксации.

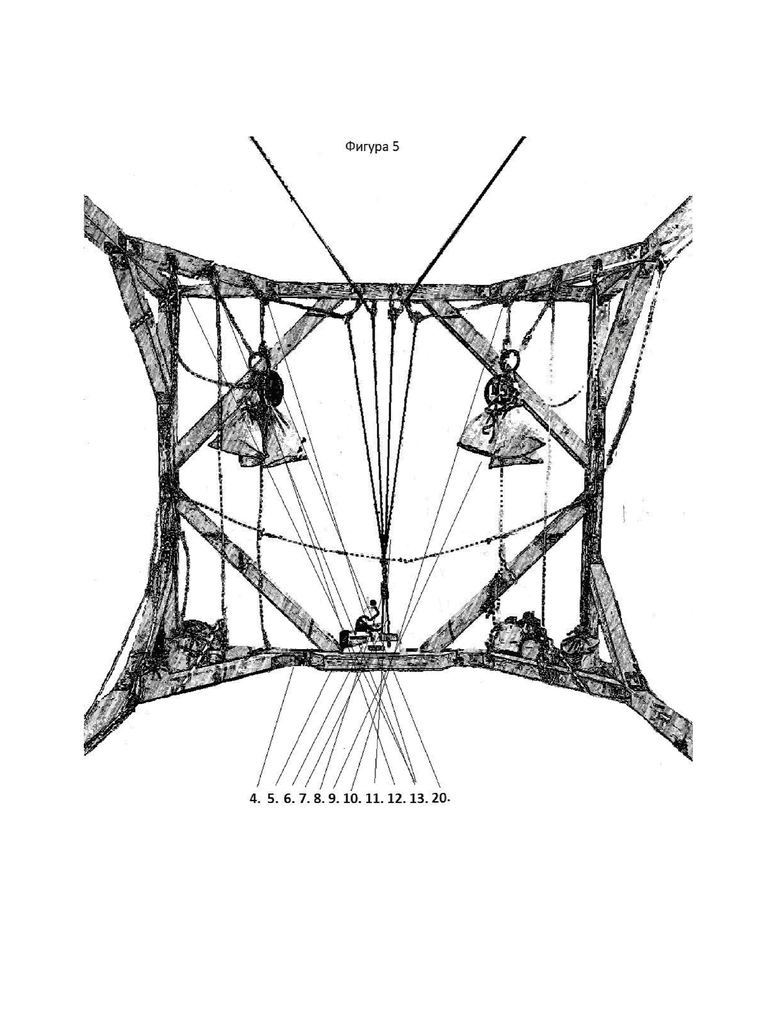

На фигуре 5 представлена часть тренажера, иллюстрирующая распределение блоков и верёвок в состоянии готовности к работе.

Заявленный тренажер содержит: прямоугольный кубоид каркас (1), имеет 8 узлов углового соединения (2), усиленных косынками между каждой опорой (3).

На нижнем поперечном опорном брусе (4), на специальной металлической площадке или добавочном брусе (5), установлена электролебёдка грузоподъёмностью от 800 кг (6).

Лебёдочный барабан, накручивающий полимерную верёвку от 6 мм (7) с предусмотренной нагрузкой от 9 кН. Верёвка через подшипниковый блок-ролик (8) поднимает и спускает грузы (9), после момента, когда груз завис в противовес пользователю, натяжения верёвок, идущих от электролебедки, сохраняется за счет фиксации на их концах веревочного противовеса (20), создавая оптимальное натяжение и прохождение через каждый блок без нахлёста и спутывания. От направляющих блок-роликов (10), расположенных по четырём верхним угловым косынкам через разветвлённую верёвочную связку или блок (11).

К блокам с грузами прикреплены две (12) зависящие от положения груза верёвки, идущие к двум рядом распложённым подшипниковым блок-роликам (13), являющиеся направляющими к конечностям через карабин к специальным манжетам на руках и ногах человека (14). Каждая направляющая отличается своей длиной, прикреплением дополнительного девайса, например резиновый эластичный жгут, а также пружины. Самая длинная направляющая верёвка может изменить направление через дополнительный подшипниковый блок-ролик (15), закрепленный с помощью карабина к расположенным на вертикальной, поперечной или продольной опоре рым-гаек, а также расположенных на других косынках рым-гаек (16) в виде креплений с целью создания желаемого направления нагрузки, идущей от блоков с грузами.

Конструкция «Тренажёра для вытяжения», в частности распложенное на каркасе тренажёра достаточное количество рым-гаек (16), используемых в качестве дополнительных креплений на всех вертикальных и горизонтальных опорах в выбранном направлении относительно пользователя, который также может находиться в любом положении, получая нагрузку, и позволяет дополнять конструкцию другими силовыми агрегатами, такими как ручная лебёдка (17) с автостопором или система полиспаст (18) с креплением к швартовочной утке (19) для создания более жёсткой тяги. Дополнительные силовые агрегаты могут использоваться как альтернатива грузам или комбинироваться. На основе всего представленного «Тренажёр для вытяжения» представляет функциональную сферу с возможностями фиксации в желаемом векторе, регулируемой нагрузкой и плавностью конечной тяги от жёстче до мягче.

Устройство «Тренажера для вытяжения» работает следующим образом:

При использовании механизма 1

Пользователь, экипированный специальными манжетами (14) на конечностях, может быть закреплен за любые конечности карабинами и поднят спускаемыми электролебедкой (6) грузами (9), вес которых больше, чем вес пользователя, для достижения нужной высоты и силы натяжения (пример: фигура 1). При этом пользователь может двигаться, скручиваться, делать сборку, грузы-противовесы имеют свободный ход и колебания в ответ на движения пользователя.

При использовании механизма 2

Пользователь, экипированный специальными манжетами (14) на конечностях, может быть закреплен за любые конечности карабинами дополнительного комплекта верёвок (13), идущих от свободно весящих грузов (9), спускаемых электролебёдкой (6). Через дополнительные блоки-ролики, закрепленные в желаемом векторе относительно пользователя на дополнительное крепление (рым-гайка) (16) на каркасе тренажера (пример: фигура 2). При этом пользователь может двигаться, выполнять упражнения доступные относительно нагрузке, созданной грузами, вес которых подбирается заранее.

При использовании механизма 3

Пользователь, экипированный специальными манжетами (14) на конечностях, может быть закреплен за любые конечности карабинами верёвок, идущих от системы полиспаст (18), через блоки-ролики, закрепленные к дополнительным креплениям (16) на каркасе в желаемом векторе относительно пользователя (пример: фигура 3) Сила натяжения через систему полиспаст задаётся оператором (тренером), фиксируется за швартовочную утку (19) и является жесткой и статичной. При этом пользователь может оставаться в покое или совершать небольшие движения и изометрические упражнения.

При использовании механизма 4

Пользователь, экипированный специальными манжетами(14) на конечностях, может быть закреплен за любые конечности карабинами верёвок, идущих от ручной лебедки с автостопором (17), через блоки ролики, закрепленные на каркасе в желаемом векторе относительно пользователя (пример: фигура 4). Сила натяжения, создаваемая ручной лебёдкой (17), регулируется оператором (тренером) с присущей барабану лебедки точностью, является жесткой и статичной. При этом пользователь может оставаться в покое, делать изометрические упражнения.

Возможности вышеприведённых механизмов весьма широки и также могут комбинироваться и дополняться техническими дополнениями, меняющими качество конечной нагрузки, такими как металлические пружины и резиновые эластичные жгуты.

«Тренажёр для вытяжения» используется в области спорта и в области реабилитации путём большого разнообразия упражнений, позиций и адоптивных нагрузок и даже медитации решаются совершенно разные задачи, связанные с телом человека и психикой. Специалисты на базе ЛФК, обученные специальной методологией, реализуют потенциал тренажера для вытяжения на 100%.

Данное изобретение – тренажер относится к вспомогательным устройствам в физической культуре и оздоровлении, применимый для вытяжения мышц, укрепления связок и суставов, развития костно-мышечной системы. Тренажер, содержащий раму, выполненную в форме прямоугольного кубоида, имеющего 8 узлов углового соединения, усиленных косынками между каждой опорой рамы, поперечный нижний брус, блоки-ролики с веревками, закрепленные на раме, при этом на нижнем поперечном опорном брусе установлена электролебедка, выполненная с возможностью крепления пользователя к верхним угловым косынкам через направляющий блок-ролик и креплению на опорах через дополнительный блок-ролик, при этом на раме тренажера расположен как минимум один силовой агрегат, такой как ручная лебедка и система полиспаст, предназначенный для создания тяги, не зависящей от остальных силовых агрегатов. Техническим результатом является уравновешивание мышечных тонусов, мобильность суставов и их укрепление во всех крайностях отведения (поворота) и при компрессии. 3 з.п. ф-лы, 5 ил.

1. Тренажер, содержащий раму, выполненную в форме прямоугольного кубоида, имеющего 8 узлов углового соединения, усиленных косынками между каждой опорой рамы, поперечный нижний брус, блоки-ролики с веревками, закрепленные на раме, при этом на нижнем поперечном опорном брусе установлена электролебедка, выполненная с возможностью крепления пользователя к верхним угловым косынкам через направляющий блок-ролик и креплению на опорах через дополнительный блок-ролик, при этом на раме тренажера расположен как минимум один силовой агрегат, такой как ручная лебедка и система полиспаст, предназначенные для создания тяги, не зависящей от остальных силовых агрегатов.

2. Тренажер по п. 1, отличающийся тем, что содержит дополнительные крепления на всех вертикальных и горизонтальных опорах.

3. Тренажер по п. 1, отличающийся тем, что ручная лебедка установлена с одной из продольных сторон тренажера.

4. Тренажер по п. 1, отличающийся тем, что система полиспаст установлена с одной из продольных сторон тренажера.
