ТЕКСТИЛЬНОЕ УСТРОЙСТВО ДЛЯ БЕРЕМЕННЫХ ЖЕНЩИН Российский патент 2025 года по МПК A41C1/10

Область техники

Настоящее изобретение относится к текстильному эластичному венозному компрессионному устройству (или устройству ЭВК, далее «устройство»), специально предназначенному для лечения венозных заболеваний нижних конечностей беременной женщины.

Уровень техники

Устройство, также известное как «компрессионный гольф», когда оно доходит до колена, или «компрессионный чулок», когда оно доходит до бедра, или «компрессионные колготки», когда оно доходит до талии, представляет собой текстильное медицинское устройство, которое обеспечивает терапевтический эффект путем сжатия нижних конечностей, в отличие от «поддерживающих» (или «предохраняющих от утомления») чулок или колготок и «моделирующих» чулок или колготок.

Профиль давления, оказываемого устройством, обычно уменьшается по направлению вверх. Для получения такого профиля устройство ЭВК, как правило, изготавливают из вязаной сетки с включением эластичной уточной нити, часто нити из покрытого эластана.

Устройство надевают на нижнюю конечность (нижние конечности) пациента, подлежащего лечению, до достижения положения использования. Затем возвратная сила эластичных волокон прикладывает давление, оказывающее терапевтический эффект.

В случае устройства типа колготок, доходящего до талии, для осуществления терапевтического сжатия предназначена только часть ниже таза, или «части трусиков». «Часть трусиков» обычно изготавливается также как и в немедицинских колготках. Часть трусиков, определяющая отверстие, с помощью которого надевается устройство, обычно имеет эластичный пояс, который позволяет, после надевания устройства, удерживать его на месте, локально оказывая удерживающее давление.

Однако, этот пояс имеет тенденцию смещаться вниз, когда он расположен на выступающем животе беременной женщины. Кроме того, давление, которое он оказывает на живот, может быть очень некомфортным.

Поэтому устройства типа колготок, предназначенные для беременных женщин, обычно выполняют таким образом, чтобы пояс располагался над животом.

Однако в таком решении отверстие устройства гораздо менее широкое, чем живот беременной женщины, что затрудняет надевание.

Кроме того, беременной женщине может потребоваться открыть живот, не снимая устройства, в частности, по соображениям температурного комфорта или для проведения обследования, например, ультразвукового сканирования. Эта манипуляция также может быть сложной.

Поэтому существует постоянная потребность в устройстве ЭВК, предназначенном для беременных женщин, которое удобно, легко надевается и позволяет частичное снятие, чтобы открыть живот.

Техническая проблема, на решении которой направлено настоящее изобретение, заключается в удовлетворении этой потребности, по меньшей мере частично.

Раскрытие сущности изобретения

Изобретение относится к устройству для лечения венозного расстройства по меньшей мере одной нижней конечности беременной женщины, причем указанное устройство имеет: эластичную вентральную ленту, предпочтительно выполненную в виде одной детали, имеющую правую вентральную часть и левую вентральную часть, выполненные с возможностью проходить соответственно с правой стороны и с левой стороны живота беременной женщины в положении использования, в котором его носит беременная женщина, и предпочтительно, дорсальную ленту, предпочтительно выполненную в виде одной детали, имеющую правую дорсальную часть и левую дорсальную часть, которые выполнены с возможностью проходить соответственно с правой стороны и с левой стороны спины беременной женщины в указанном положении использования.

Устройство в соответствии с изобретением отличается тем, что, когда оно видно плоским на виде сбоку, то есть в «плоском боковом положении», ось по меньшей мере одной из правой и левой вентральных частей наклонена по отношению к поперечной плоскости под углом α более 5° и менее 80°.

Как более подробно показано в остальной части описания, наклон по меньшей мере одной, предпочтительно обеих вентральных частей, позволяет расширить отверстие устройства в ходе его надевания.

Кроме того, в положении использования вентральные части могут преимущественно проходить вокруг живота, располагаясь на животе. Поэтому они существенно не сжимают живот. Контакт с животом также является частично вертикальным. Таким образом, удерживание на месте возможно при меньшем эластичном сжатии. Это приводит к дополнительному комфорту для беременной женщины.

Наконец, наклон вентральных частей позволяет откидывать их для открытия живота без изменения положения остальной части пояса.

Устройство может содержать вентральную часть, проходящую над животом беременной женщины, причем вентральная часть содержит эластичный пояс, выполненный с возможностью растяжения в основном в круговом направлении, причем эластичный пояс определяет отверстие, через которое надевается устройство.

Предпочтительно устройство относится к классу I, II, III или IV в соответствии со стандартом ASQUAL. Устройство может быть I, II, III и IV класса по стандарту RAL-GZ-387.

Устройство в соответствии с настоящим изобретением может также иметь один или более из следующих необязательных и предпочтительных признаков:

- указанный угол α составляет более 25° и менее 60°;

- вентральная лента и/или дорсальная лента не имеют вертикального шва и предпочтительно не имеют никакого шва;

- левая дорсальная часть и/или правая дорсальная часть выполнены таким образом, что, когда устройство видно плоским на виде сбоку, ось левой дорсальной части и/или ось правой дорсальной части, соответственно, образуют угол β, равный более 90° и менее 150° с осью левой вентральной части и/или с осью правой вентральной части, соответственно;

- вентральная и дорсальная ленты в положении использования встречаются в левой точке встречи и правой точке встречи, в контакте с левой и правой сторонами беременной женщины;

- вентральная и дорсальная ленты сшиты в указанной левой точке встречи и правой точке встречи;

- вентральная лента проходит над дорсальной лентой в указанной левой точке встречи и правой точке встречи;

- правая вентральная часть и левая вентральная часть встречаются в точке и проходят, с противоположной стороны этой точки, за правую точку встречи и левую точку встречи, соответственно, на длину более 1 см, 2 см, 3 см и/или менее 7 см или 5 см;

- устройство имеет тканевый лист для защиты живота;

- тканевый лист для защиты живота выполнен за одно целое, предпочтительно путем вязания, и расположен так, чтобы проходить вокруг беременной женщины в положении использования;

- по меньшей мере в вентральной части тканевого листа, то есть части, которая находится на животе в положении использования, защитный тканевый лист не имеет вертикального шва и предпочтительно не имеет никакого шва;

- устройство имеет две эластичные вентральные ленты, называемые «верхней вентральной лентой» и «нижней вентральной лентой», причем концы нижней вентральной ленты соединены с верхней вентральной лентой таким образом, что в положении использования верхняя и нижняя вентральные ленты совместно окружают живот беременной женщины.

Эластичный пояс вентральной части в положении использования может проходить над животом беременной женщины. Например, эластичная вентральная лента эластичного пояса может содержать по меньшей мере одну часть, в положении использования проходящую над животом беременной женщины.

Ось указанной по меньшей мере одной из указанной правой вентральной части и левой вентральной части в положении использования может быть наклонена вниз и в сторону спины беременной женщины. В частности, ось правой вентральной части эластичной вентральной ленты может быть наклонена вниз и в сторону спины беременной женщины. Ось левой вентральной части эластичной вентральной ленты может быть наклонена вниз и в сторону спины беременной женщины.

Краткое описание чертежей

Дополнительные признаки и преимущества изобретения станут более понятными при прочтении следующего подробного описания и при изучении чертежей, на которых:

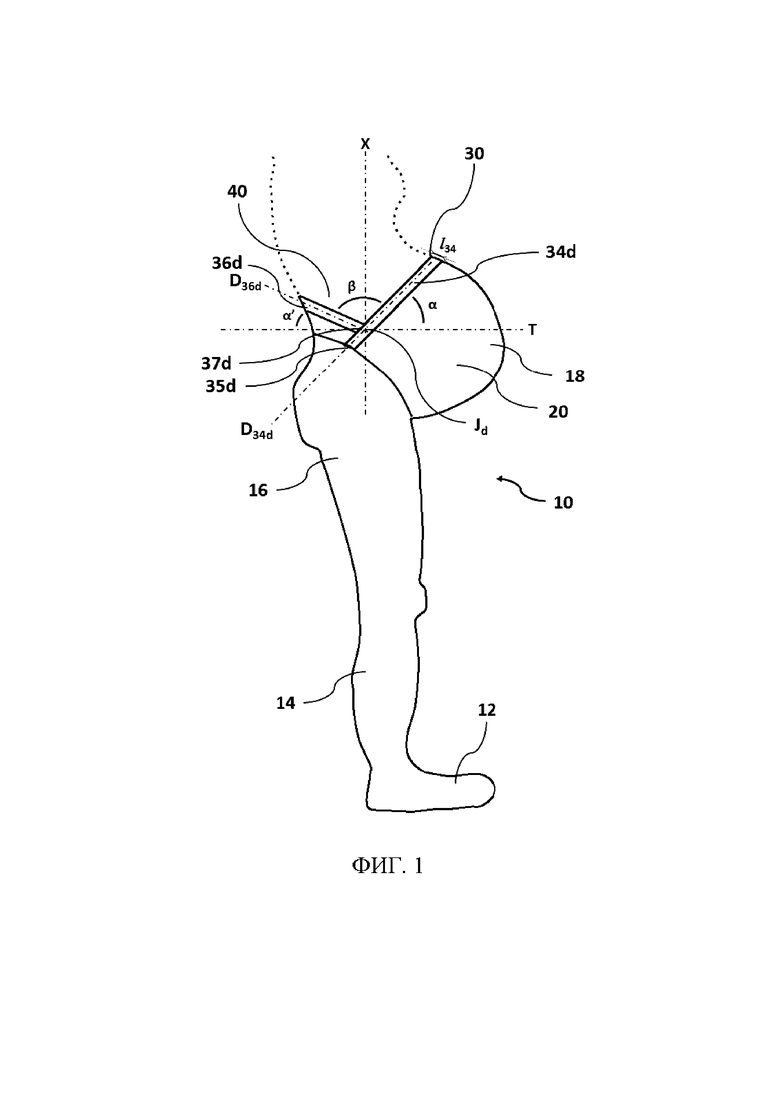

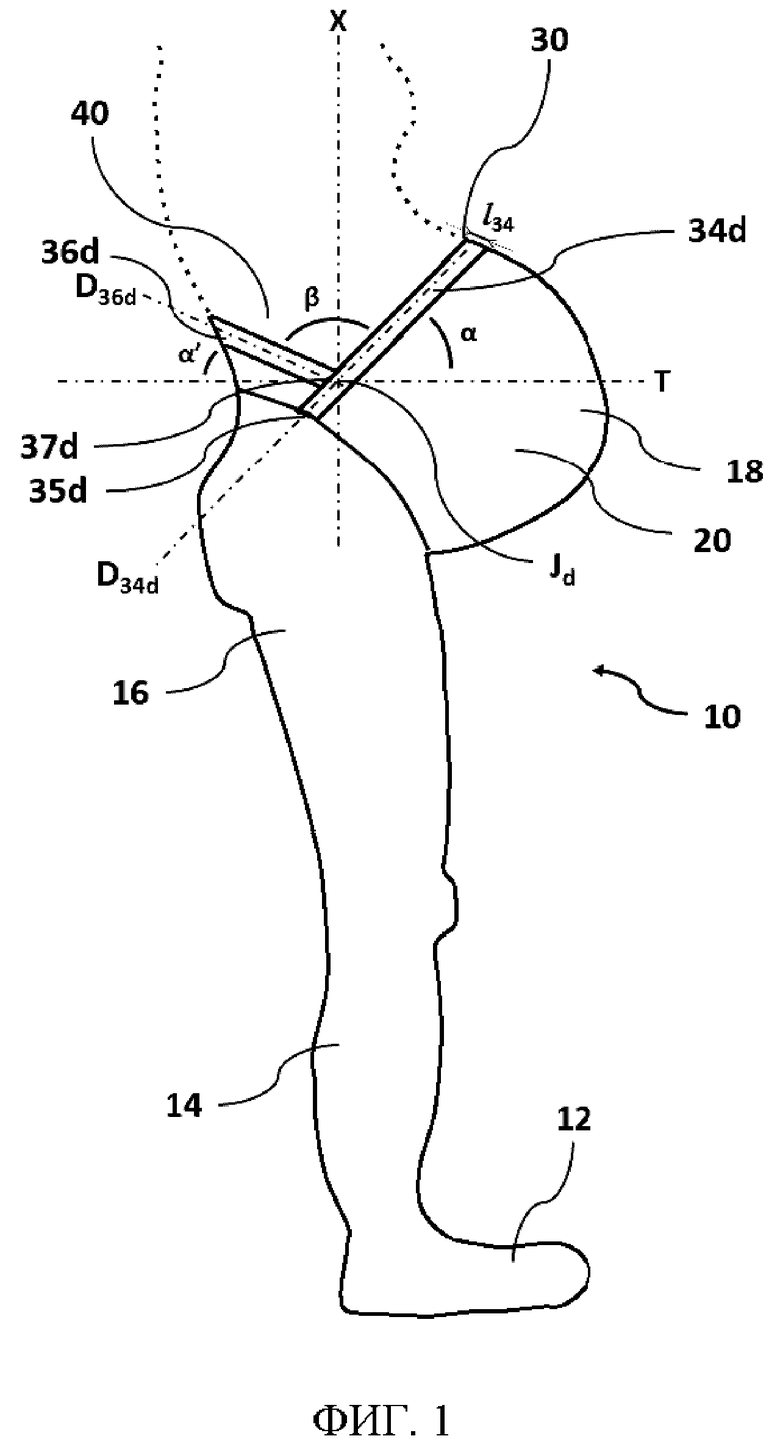

- на фиг. 1 схематически показано, в плоском боковом положении, устройство в соответствии с изобретением;

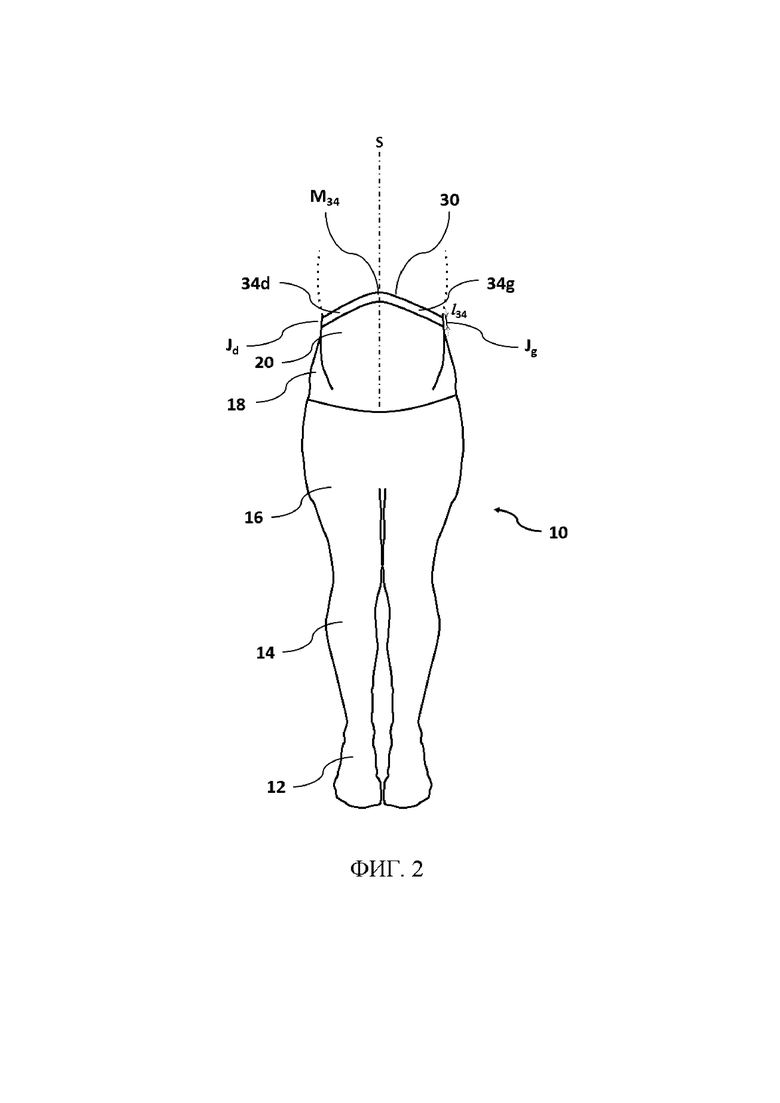

- на фиг. 2 схематически показан вид спереди устройства в соответствии с изобретением в положении использования;

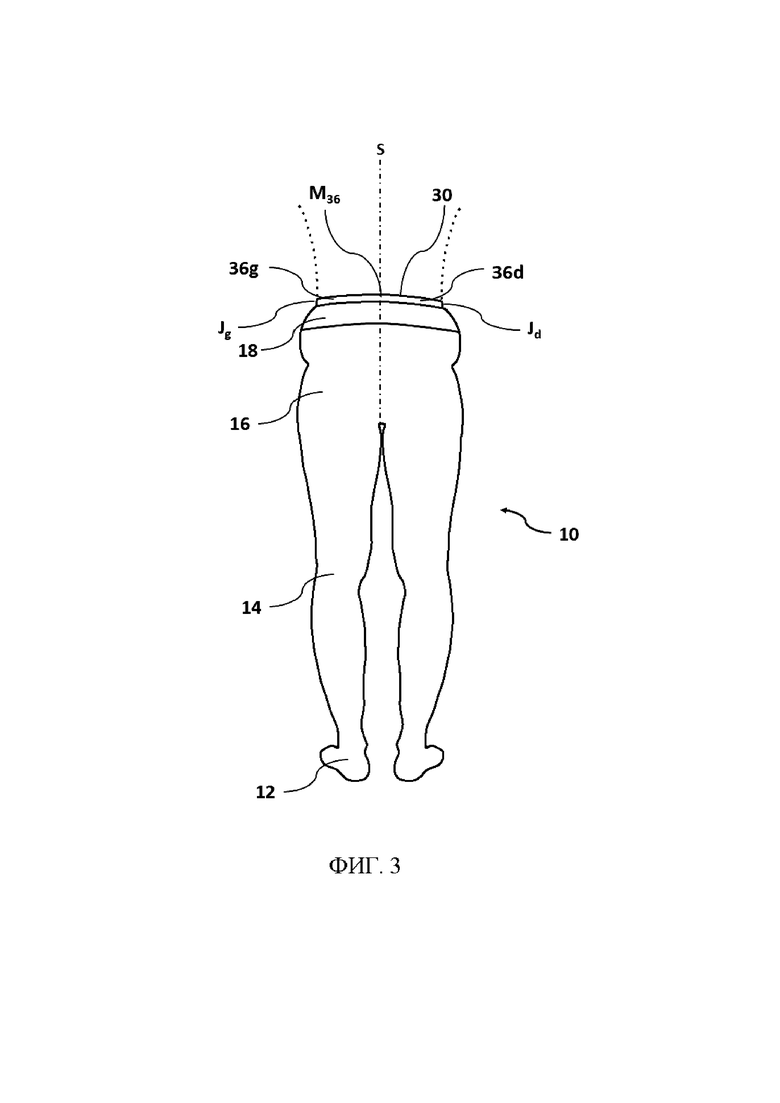

- на фиг. 3 схематически показан вид сзади устройства в соответствии с изобретением в положении использования;

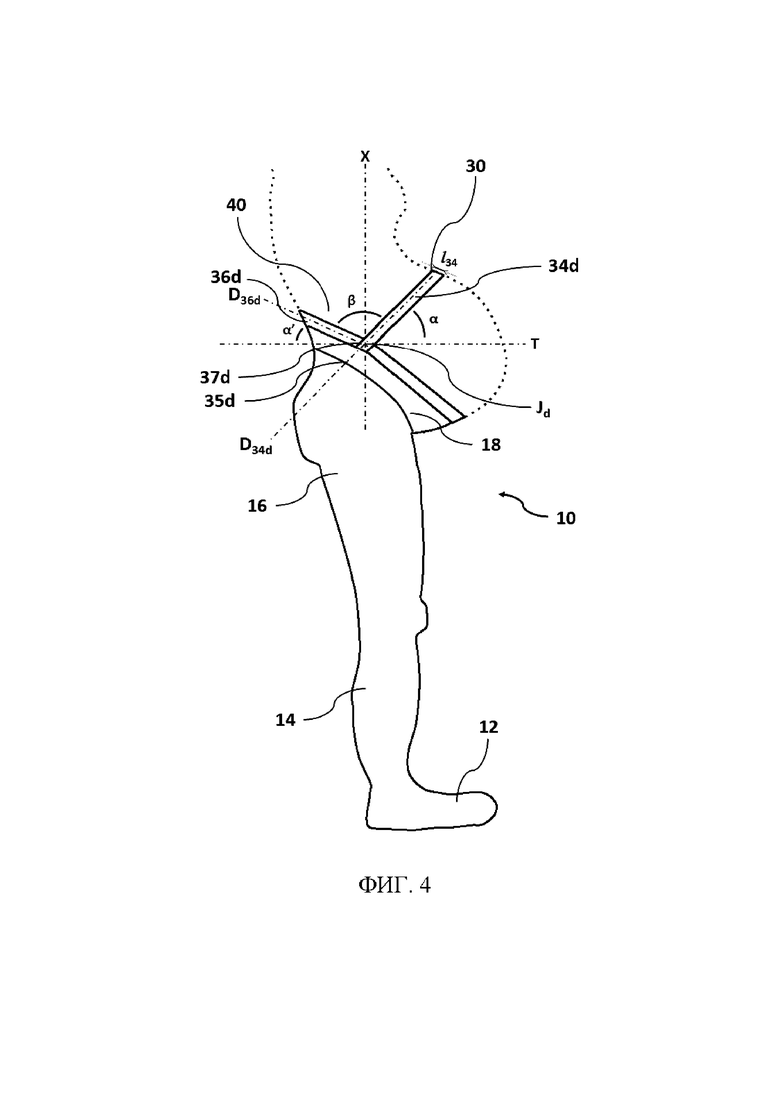

- на фиг. 4 схематически показано, в плоском боковом положении, устройство в соответствии с изобретением в другом варианте осуществления;

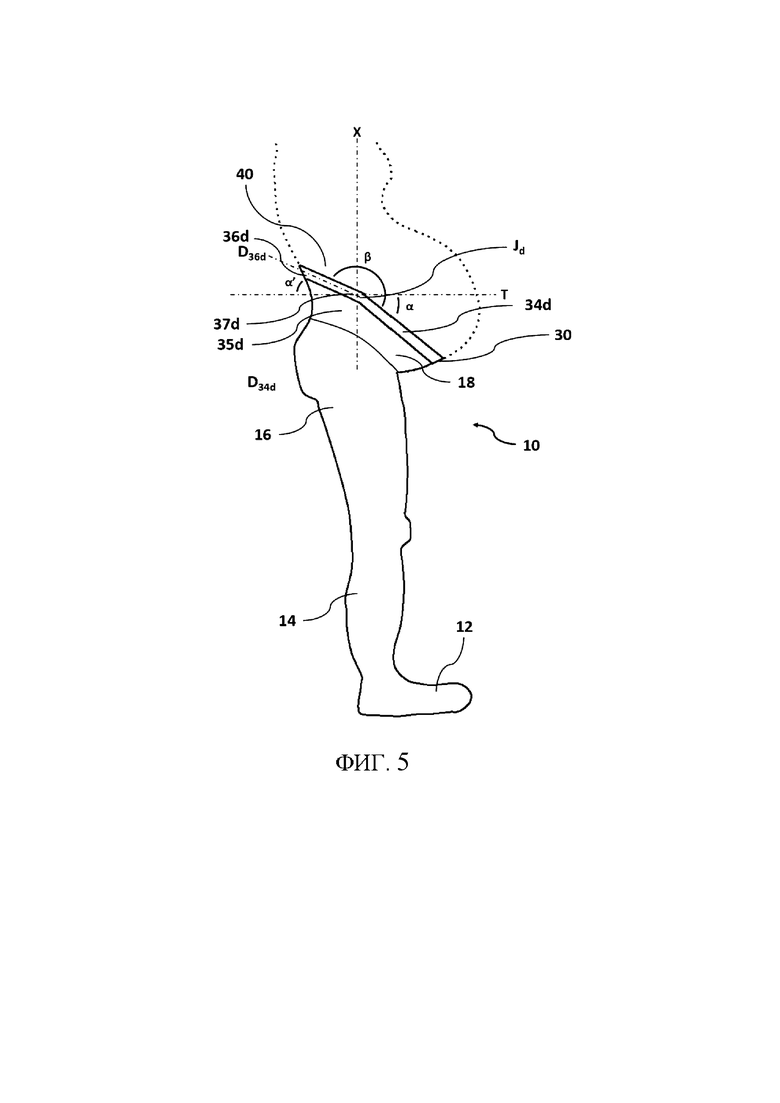

- на фиг. 5 схематически показано, в плоском боковом положении, устройство в соответствии с изобретением в другом варианте осуществления;

Определения

Под «положением использования» устройства понимают положение, в котором оно используется, то есть когда оно надето на нижние конечности и таз беременной женщины, стоящей вертикально.

«Вентральная» и «дорсальная» ленты - это ленты, которые в положении использования находятся на животе и на спине беременной женщины. Они могут быть соединены вместе или только образовывать непрерывную ленту, встречаясь на правой и левой сторонах беременной женщины. Выделяют две части вентральной ленты, а именно правую и левую вентральные части, которые проходят от середины живота соответственно вправо и влево от живота. Выделяют две части дорсальной ленты, а именно правую и левую дорсальные части, которые проходят от середины спины соответственно вправо и влево от спины. Предпочтительно, вентральная и дорсальная ленты встречаются на правой и левой сторонах беременной женщины.

Лента или тканевый лист «выполнены за одно целое», когда они не имеют швов, соединяющих множество частей упомянутой ленты или упомянутого тканевого листа. Другими словами, лента или тканевый лист выполнены исключительно путем тканья или вязания.

«Исходное» или «плоское» положение устройства - это положение, в котором устройство уложено ровно на плоской поверхности. Устройство может быть, в частности, расположено таким образом, чтобы его можно было видеть «на виде спереди» или «на виде сбоку» или «на виде сзади», то есть вдоль направления обзора, соответствующего тому, чтобы смотреть на беременную женщину, стоя лицом к беременной женщине, сбоку и сзади в положении использования. Когда устройство является плоским и расположено так, чтобы быть видимым на виде сбоку, его положение является «плоским боковым» положением.

Прилагательные «верхний» и «нижний» используются для ясности, по отношению к вертикальному направлению, в положении использования.

Главная ось X устройства, как правило, представляет собой направление, в котором проходит его ножная часть и часть трусиков. Она используется, в частности, для определения высот или «уровней» в стандарте NF_S_97_114.

Таким образом, главная ось является вертикальной в положении использования.

Поперечная плоскость представляет собой плоскость, перпендикулярную основной оси устройства.

Под «сеткой» понимается контур из вязаных нитей.

Если не указано иное, глаголы «иметь», «содержать» или «включать» и любые выражения, обозначающее включение, следует толковать как неисключительные.

Осуществление изобретения

Устройство

Номером позиции 10, показанным на фиг. 1, в целом обозначено устройство в соответствии с изобретением.

Устройство 10 анатомической общей формы содержит последовательно от конца стопы:

- опционально часть 12 стопы, охватывающую стопу и проходящую от пальцев ног до лодыжек, покрывающую подъем стопы;

- ножную часть 14, выполненную с возможностью растягивания в продольном направлении (то есть вдоль главного направления X) и в окружном направлении (радиальная растяжимость), которая проходит в продолжение части 12 стопы до уровня, расположенного выше колена;

- часть 16 трусиков, также выполненную с возможностью растягивания в продольном и окружном направлениях и проходящую в продолжение ножной части 14 до талии беременной женщины; и

- часть 18 живота, проходящую в продолжение части 16 трусиков выше живота беременной женщины;

часть 18 живота имеет эластичный пояс 30, выполненный с возможностью растягивания в основном в направлении по окружности, при этом пояс 30 определяет отверстие 40, через которое надевается устройство.

Устройство 10 содержит колготки, состоящие из частей стопы, ножной и трусиков. Колготки закрывают две нижние конечности и проходят до талии, когда устройство находится в положении использования.

Колготки могут иметь все признаки колготок предшествующего уровня техники, обычно используемых для лечения венозной недостаточности. Характер используемых нитей и швов адаптируется в зависимости от терапевтического действия и внешнего вида, которые необходимы для различных частей устройства. Такая адаптация не представляет особой сложности для специалиста в данной области техники.

Устройство 10, как правило, изготовлено из трикотажной сетки и содержит в ножной части эластичную уточную нить, обычно изготовленную из покрытого эластана. Предпочтительно, она связана за одно целое.

В различных вариантах осуществления изобретения вязание может быть выполнено таким образом, что сжатие ограничено зонами, расположенными ниже колена, или таким образом, что оно проходит выше колена. Аналогичным образом, в различных вариантах осуществления изобретения вязание может быть выполнено таким образом, что терапевтическая компрессия воздействует только на одну нижнюю конечность. Предпочтительно, она воздействует на обе нижние конечности.

Профиль давления, оказываемого колготками, предпочтительно уменьшается в направлении вверх от лодыжки.

В зависимости от типа устройства, давление, измеренное на лодыжке, может, в частности, варьироваться от 10 до более чем 36 мм рт. ст. (или от 13 до 48 гПа, однако, обычно в качестве единицы измерения давления в области флебологии и медицинской компрессии используется мм рт. ст.).

Устройства подразделяются в соответствии со стандартом ASQUAL на четыре класса текстиля: от класса I (13-20 гПа ≈ 10-15 мм рт. ст. на лодыжке) до класса IV (> 48 гПа ≈> 36 мм рт. ст. на лодыжке).

Предпочтительно устройство относится к классу I, II, III или IV в соответствии со стандартом ASQUAL или к классу I, II, III и IV в соответствии со стандартом RAL-GZ-387, предпочтительно к классу II в соответствии со стандартом ASQUAL.

Колготки могут иметь тот же внешний вид, что и «моделирующие» колготки.

Часть 18 живота выполнена характерным образом, относящимся к устройствам, предназначенным для беременных женщин. Она не предназначена для того, чтобы оказывать терапевтический эффект, а, скорее, чтобы удерживать колготки в конкретной конфигурации живота беременной женщины. При отсутствии части живота живот беременной женщины имеет тенденцию толкать колготки вниз, снижая их эффективность и удобство.

В одном варианте осуществления изобретения она содержит тканевый лист 20, предпочтительно вязанный, предназначенный для частичного или полного покрытия живота в положении использования. Он проходит между частью трусиков устройства и вентральной и дорсальной лентами.

Такой тканевый лист участвует в тепловой и механической защите живота. Это также может повысить комфорт, в частности, путем ограничения трения между кожей и поясом 30.

Предпочтительно, тканевый лист 20 выполнен так, чтобы не оказывать давления на живот. Предпочтительно, он изготовлен из того же материала и/или с той же сеткой, что и часть трусиков. Предпочтительно, он связан вместе с частью трусиков.

Предпочтительно, тканевый лист 20 окружает устройство, что означает, что он проходит так, чтобы проходить в положении использования вокруг беременной женщины.

Предпочтительно, он выполнен в виде одной части, предпочтительно путем вязания, например, с помощью трикотажной сетки.

Предпочтительно, по меньшей мере в части, которая находится на животе в положении использования, тканевый лист 20 не имеет вертикального шва и предпочтительно не имеет никакого шва. В предпочтительном варианте осуществления изобретения он имеет только один шов, предпочтительно вертикальный шов, который в положении использования проходит в середине спины. Это повышает комфорт.

Предпочтительно, его высота, измеренная вдоль оси X устройства, больше в вентральной части устройства, то есть в области, в которой тканевый лист покрывает живот в положении использования.

В одном варианте осуществления изобретения, как показано на фиг. 4, в частности, когда устройство предназначено для использования в летнее время, тканевый лист 20 может отсутствовать. Устройство не имеет никакого материала между вентральной лентой и частью трусиков.

Функция пояса 30 заключается в том, чтобы эластично прилегать к беременной женщине, чтобы удерживать устройство в положении использования для предотвращения его падения. Предпочтительно он расположен на верхнем конце устройства.

Размеры и конструкция пояса адаптированы к требуемой фиксации. Такая адаптация не представляет сложности для специалиста в данной области техники. Предпочтительно пояс 30 представляет собой прикрепленную эластичную ленту.

В одном варианте осуществления изобретения, единственное различие между частью трусиков или тканевым листом 20 и поясом состоит в сетке.

Предпочтительно, плотность основы сетчатой нити пояса составляет менее 44 дТекс, предпочтительно менее 30 дТекс, предпочтительно менее 25 дТекс, предпочтительно менее 20 дТекс и/или более 10 дТекс, предпочтительно более 15 дТекс.

Предпочтительно, плотность покрывающей нити сетчатой нити эластичного пояса составляет менее 60 дТекс, предпочтительно менее 50 дТекс, предпочтительно менее 45 дТекс, и/или более 20 дТекс, предпочтительно более 30 дТекс, предпочтительно более 40 дТекс.

Предпочтительно уточная нить эластичного пояса представляет собой покрытую нить, предпочтительно двойную покрытую нить.

Предпочтительно, плотность основы уточной нити пояса составляет менее 150 дТекс, предпочтительно менее 140 дТекс, предпочтительно менее 135 дТекс и/или более 100 дТекс, предпочтительно более 110 дТекс, предпочтительно более 120 дТекс, предпочтительно более 125 дТекс.

Предпочтительно, плотность покрывающей нити уточной нити пояса составляет менее 40 дТекс, предпочтительно менее 30 дТекс, предпочтительно менее 25 дТекс, и/или более 10 дТекс, предпочтительно более 15 дТекс, предпочтительно более 20 дТекс.

Пояс 30 расположен таким образом, чтобы проходить, в положении использования, по меньшей мере частично над животом, предпочтительно по контуру живота. Предпочтительно пояс 30 в положении использования проходит по меньшей мере на 360° вокруг беременной женщины, предпочтительно на менее чем 450°.

Он содержит:

- вентральную ленту 34, которая проходит в положении использования перед беременной женщиной от левого «вентрального» конца 35g и правого «вентрального» конца 35d, и предпочтительно

- дорсальную ленту 36, которая проходит в положении использования позади беременной женщины от левого «дорсального» конца 37g и правого «дорсального» конца 37d.

Предпочтительно, вентральная лента и/или дорсальная лента является (являются) симметричной (симметричными) относительно срединной сагиттальной плоскости S в положении использования.

Эластичные свойства вентральной и дорсальной лент предпочтительно идентичны, но могут отличаться. Предпочтительно, по меньшей мере, вентральная лента 34 является эластичной. Предпочтительно пояс 30 является эластичным по всей своей длине.

Вентральная и дорсальная ленты могут образовывать общую ленту, причем вентральная лента является лишь продолжением дорсальной ленты, и наоборот. Предпочтительно, однако, они образуют две отдельные, т.е. независимые, ленты. Предпочтительно, любое движение вентральной ленты мало влияет на положение дорсальной ленты. Две отдельные ленты могут быть соединены друг с другом, предпочтительно с помощью соединительных швов.

Предпочтительно, чтобы вдали от этих соединительных швов вентральная лента и/или дорсальная лента не имели вертикального шва и предпочтительно не имели никакого шва. Другими словами, каждая из них состоит из одной части. Это повышает комфорт.

Предпочтительно, вентральная и дорсальная ленты образуют две отдельные ленты, причем вентральная и дорсальная ленты встречаются на левой стороне беременной женщины в левой точке J_g встречи, предпочтительно сшитые вместе, и на правой стороне беременной женщины в правой точке J_d встречи, предпочтительно сшитые вместе.

Предпочтительно, в указанных точках встречи вентральная лента пришита поверх дорсальной ленты.

Предпочтительно, вентральная лента 34 и дорсальная лента 36 образуют на своих правых концах и/или на своих левых концах угол β более 100°, 110°, 120° или 130° и предпочтительно менее 170°, 160° или 150°.

В положении, в котором пояс надет на цилиндр круглого сечения такого размера, что пояс помещается на этом цилиндре, но по существу без его сжатия, длина пояса 30, проходящего на 360° вокруг цилиндра, больше периметра основной окружности этого цилиндра. Отношение этой длины к этому периметру предпочтительно составляет более 105%, 110%, 120% и/или менее 180%.

Предпочтительно, надевание и извлечение устройства через отверстие 40, таким образом, намного проще.

В предпочтительном варианте осуществления, как показано на фигурах, вентральная лента 34 и/или дорсальная лента 36 являются прямолинейными, что означает, что тянущее усилие, приложенное к их концам, позволяет им быть выровненными вдоль прямой линии. Другими словами, перед включением в устройство вентральная лента 34 и/или дорсальная лента 36 образовали прямую ленту.

Ширина 1₃₄ вентральной ленты 34 может быть идентичной или отличаться от ширины дорсальной ленты 36. Ширина 134 вентральной ленты 34 предпочтительно составляет более 0,5 см, 1 см, 2 см или 3 см и/или менее 10 см, 8 см, 6 см или 5 см.

Толщина вентральной ленты 34 и/или дорсальной ленты 36 предпочтительно по существу идентична толщине тканевого листа 20 и по существу идентична толщине части трусиков.

Вентральная лента 34 имеет правую вентральную часть 34d и левую вентральную части 34g (и предпочтительно состоит из них), которые выполнены с возможностью в положении использования проходить соответственно с правой стороны и с левой стороны живота беременной женщины настолько далеко, насколько проходят ее стороны живота. Таким образом, правая вентральная часть 34d и левая вентральная часть 34g видны, когда устройство находится в правом (фиг. 1) и левом плоском боковом положении, соответственно.

Они встречаются в середине М₃₄ вентральной ленты, в срединной сагиттальной плоскости, и проходят, соответственно, до правого конца 35d и левого конца 35g, соответственно. Предпочтительно, правая вентральная часть 34d и/или левая вентральная часть 34g проходят с противоположной стороны от середины М₃₄ за пределы правой точки J_d встречи и левой точки J_g встречи. Расстояние между правым концом 35d и левым концом 35g и правой точкой J_d встречи и левой точкой J_g встречи, соответственно, может составлять более 1 см, 2 см, 3 см и/или менее 7 см или 5 см.

Предпочтительно, это расстояние равно нулю, что обеспечивает преимущество, состоящее в уменьшении возникновения складок, когда в положении использования женщина открывает живот, опуская тканевый лист 20, и увеличивает срок службы устройства.

В одном варианте осуществления изобретения вентральная лента проходит через дорсальную ленту в указанной левой точке J_g встречи и правой точке J_d встречи, предпочтительно без пришивания к дорсальной ленте. Таким образом, дополнительно повышается независимость вентральной ленты по отношению к дорсальной ленте.

Предпочтительно, вентральная лента прикреплена, предпочтительно пришита, к части трусиков или к тканевому листу 20, на ее правом конце 35d и левом конце 35g. Это повышает комфорт

Правая вентральная часть 34d и левая вентральная часть 34g предпочтительно симметричны относительно срединной сагиттальной плоскости S. Таким образом, ниже подробно описана только правая вентральная часть 34d со ссылкой на правое плоское боковое положение.

«Осью» D_34d правой вентральной части 34d называют прямую линию, которая в правом плоском боковом положении (фиг. 1) соединяет середину М₃₄ вентральной ленты и правый конец 35d. Предпочтительно правая вентральная часть 34d является по существу прямолинейной и, следовательно, проходит вдоль оси D_34d. Правая вентральная часть 34d также может иметь изгиб, в частности, для того, чтобы луче повторять контур живота беременной женщины.

Согласно изобретению ось D_34d образует с поперечной плоскостью Т угол α более 5°, предпочтительно более 10°, 15°, 20°, 25°, 35° или 45° и предпочтительно менее 80°, 70° или 60°. Таким образом, в положении использования правая вентральная часть 34d наклонена относительно горизонтальной плоскости. Оптимальным считается угол α между 45° и 60°.

Эта конфигурация преимущественно позволяет поясу проходить вокруг живота, тем самым позволяя уменьшить давление, оказываемое на живот.

Это также позволяет получить особенно низкую точку встречи с дорсальной частью, что облегчает открытие живота беременной женщины из положения использования. Предпочтительно, разница в высоте, измеренная вдоль оси X устройства, между правым концом 35d правой вентральной части 34d и серединой М₃₄ составляет более 5 см, 7 см или 1 см и/или менее 30 см.

Наклон также позволяет по существу повторять складки кожи, тем самым делая устройство особенно удобным и ограничивая риски раздражения от трения о кожу.

В одном варианте осуществления изобретения, как показано на фиг. 4, в частности, в отсутствие тканевого листа 20, устройство предпочтительно имеет вторую вентральную ленту, выполненную с возможностью прохождения под животом. Это повышает комфорт. Предпочтительно вторая вентральная лента, или «нижняя вентральная лента», встречается с первой вентральной лентой, или «верхней вентральной лентой», на двух своих концах. Таким образом, живот окружен в положении использования. Нижняя вентральная лента может быть идентичной верхней вентральной ленте или отличаться от нее.

Дорсальная лента 36 имеет правую дорсальную часть 36d и левую дорсальную часть 36g и предпочтительно состоит из них, которые предназначены для прохождения соответственно на правой стороне и левой стороне срединной сагиттальной плоскости S. Таким образом, правая дорсальная часть 36d и левая дорсальная часть 36g видны, когда устройство находится в правом (фиг. 1) и левом плоском боковом положении, соответственно.

Они встречаются в середине М₃₆ дорсальной ленты, в срединной сагиттальной плоскости, и проходят соответственно до правого конца 37d и левого конца 37g, соответственно.

Разница в высоте между центрами М₃₄ и М₃₆, измеренная вдоль главной оси X устройства, предпочтительно составляет более 2 см, 3 см, 4 см и/или менее 15 см или 10 см.

Правая дорсальная часть 36d и левая дорсальная часть 36g предпочтительно симметричны относительно срединной сагиттальной плоскости S. Таким образом, ниже подробно описана только правая дорсальная часть 36d со ссылкой на правое плоское боковое положение.

«Осью» D_36d правой дорсальной части 36d обозначена прямая линия, которая в правом плоском боковом положении (фиг. 1) соединяет середину М₃₆ дорсальной ленты и правый конец 37d.

Предпочтительно, правая дорсальная часть 36d является по существу прямолинейной и, следовательно, проходит вдоль оси D_36d.

Предпочтительно ось D_36d образует с поперечной плоскостью Т угол α', который предпочтительно меньше угла α. Предпочтительно угол α' составляет более 5°, предпочтительно более 5°, 10°, 15° или 20° и предпочтительно менее 80°, 70°, 60°, 50°, 30°.

Таким образом, в положении использования правая дорсльная часть 36d наклонена относительно горизонтальной плоскости. Оптимальным считается угол α' между 20° и 30°.

Наклон дорсальной ленты также улучшает комфорт. Кроме того, это позволяет уменьшить угол β, и, таким образом, увеличить независимость движения между вентральной и дорсальной лентами. Таким образом, живот может быть открыт без этого действия, изменяющего положение дорсальной ленты.

Работа устройства

Принцип работы устройства следует непосредственно из приведенного выше текста.

Чтобы надеть устройство, беременная женщина расширяет отверстие 40, потянув за пояс. Наклон вентральной и дорсальной лент позволяет значительно расширить это отверстие без усилий. Это облегчает как его надевание, так и прохождение по животу.

После такого прохождения беременная женщина правильно позиционирует пояс, в частности для того, чтобы вентральная лента проходила вокруг верхней части ее живота. Таким образом вентральная лента по меньшей мере частично опирается на живот, и живот предотвращает любое опускание устройства. Вместе с тем, вентральная лента существенно не сжимает живот.

Когда беременная женщина хочет открыть живот, она эластично растягивает вентральную ленту и опускает ее. Изменение наклона в точках встречи между вентральной и дорсальной лентами облегчает поворот вокруг этих точек. Таким образом, движение вентральной ленты не влияет или влияет только в ограниченной степени на дорсальную ленту, которая, таким образом, продолжает эффективно поддерживать устройство.

Наконец, когда беременная женщина сгибается в боковом направлении, ориентация пояса, и в частности вентральной ленты, по существу повторяет складки кожи, тем самым дополнительно усиливая комфорт.

Как теперь понятно, устройство в соответствии с настоящим изобретением может быть надето легко, существенно не сжимает живот, может эффективно удерживаться на месте и с ограниченным контактным давлением пояса и позволяет легко открывать живот.

Разумеется, изобретение не ограничено описанными и показанными вариантами осуществления изобретения, которые представлены только в иллюстративных целях.

В частности, эластичный пояс может не содержать эластичную дорсальную ленту, хотя наличие последней является предпочтительным вариантом осуществления.

Устройство для лечения венозного расстройства по меньшей мере одной нижней конечности беременной женщины, причем указанное устройство содержит эластичную вентральную ленту, имеющую правую вентральную часть (34d) и левую вентральную часть (34g), выполненные с возможностью проходить соответственно с правой стороны и с левой стороны живота беременной женщины в положении использования, в котором беременная женщина носит указанное устройство, и дорсальную ленту, имеющую правую дорсальную часть и левую дорсальную часть, выполненные с возможностью проходить соответственно с правой стороны и левой стороны спины беременной женщины в указанном положении использования, причем, когда оно видно плоским на виде сбоку, ось (D_34d, D_34g) по меньшей мере одной из правой и левой вентральной частей наклонена относительно поперечной плоскости под углом (α) более 5° и менее 80°. 11 з.п. ф-лы, 5 ил.

1. Устройство для лечения венозного расстройства по меньшей мере одной нижней конечности беременной женщины, причем указанное устройство содержит

эластичную вентральную ленту, имеющую правую вентральную часть (34d) и левую вентральную часть (34g), выполненные с возможностью проходить соответственно с правой стороны и с левой стороны живота беременной женщины в положении использования, в котором беременная женщина носит указанное устройство, и

дорсальную ленту, имеющую правую дорсальную часть и левую дорсальную часть, выполненные с возможностью проходить соответственно с правой стороны и с левой стороны спины беременной женщины в указанном положении использования,

причем устройство отличается тем, что, когда оно видно плоским на виде сбоку, ось (D_34d, D_34g) по меньшей мере одной из правой и левой вентральной частей наклонена относительно поперечной плоскости под углом (α), равным более 5° и менее 80°, причем поперечная плоскость представляет собой плоскость, перпендикулярную главной оси X устройства.

2. Устройство по п. 1, в котором указанный угол (α) составляет более 25° и менее 60°.

3. Устройство по любому из предшествующих пунктов, в котором левая дорсальная часть и/или правая дорсальная часть выполнены так, что, когда устройство видно плоским на виде сбоку, ось (D_36g) левой дорсальной части и/или ось (D_36d) правой дорсальной части соответственно образует угол (β), равный более 90° и менее 150°, с осью (D_34g) левой вентральной части и/или с осью (D_34d) правой вентральной части соответственно.

4. Устройство по любому из предшествующих пунктов, в котором в положении использования вентральная и дорсальная ленты встречаются в левой точке (J_g) встречи и в правой точке (J_d) встречи, в контакте с левой и правой сторонами беременной женщины.

5. Устройство по п. 4, в котором вентральная и дорсальная ленты сшиты вместе в указанной левой точке (J_g) встречи и в правой точке (J_d) встречи.

6. Устройство по п. 5, в котором вентральная лента проходит над дорсальной лентой в указанной левой точке (J_g) встречи и правой точке (J_d) встречи.

7. Устройство по любому из пп. 4-6, в котором правая вентральная часть (34d) и левая вентральная часть (34g) встречаются в точке (М₃₄) и проходят, на противоположной стороне от точки (М₃₄), за правую точку (J_d) встречи и левую точку (J_g) встречи соответственно на длину более 1 см, 2 см, 3 см и/или менее 7 см или 5 см.

8. Устройство по любому из предшествующих пунктов, содержащее тканевый лист (20) для защиты живота.

9. Устройство по п. 8, в котором тканевый лист выполнен с возможностью в положении использования проходить вокруг беременной женщины.

10. Устройство по любому пп. 1-4 или 6-9, в котором вентральная лента, и/или дорсальная лента, и/или по меньшей мере вентральная часть листа защитного тканевого листа не имеют шва.

11. Устройство по любому из предшествующих пунктов, содержащее две эластичные вентральные ленты, называемые верхней вентральной лентой и нижней вентральной лентой, причем концы нижней вентральной ленты соединены с верхней вентральной лентой таким образом, что верхняя и нижняя вентральные ленты в положении использования совместно окружают живот беременной женщины.

12. Устройство по любому из предшествующих пунктов, представляющее собой устройство класса I, II, III или IV в соответствии со стандартом ASQUAL или класса I, II, III и IV в соответствии со стандартом RAL-GZ-387.
