СЕРДЕЧНИК СТАТОРА, СПОСОБ ИЗГОТОВЛЕНИЯ СТАТОРА И ВРАЩАЮЩАЯСЯ ЭЛЕКТРИЧЕСКАЯ МАШИНА Российский патент 2025 года по МПК H02K1/18 H02K1/14 H02K15/95

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к разъемному сердечнику статора, к способу изготовления для статора, включающего сердечник статора, и к вращающейся электрической машине, содержащей сердечник статора.

УРОВЕНЬ ТЕХНИКИ

[0002] Разъемный сердечник статора в конструкции, в которой ярмо и зубья отделяются друг от друга, зачастую используется в качестве сердечника статора для вращающейся электрической машины, такой как электромотор и генератор.

[0003] Например, в Патентном Документе 1 раскрыт статор для вращающейся электрической машины, который включает сердечник статора, сформированный посредством комбинации множества ярмовых частей сердечника, расположенных на внешней периферийной стороне пазов, и зубчатых частей сердечника, которые соединяют множество ярмовых частей сердечника между собой. Ярмовая часть сердечника имеет периферическую контактную поверхность, которая расположена напротив зубчатой части сердечника на каждой ее стороне в периферическом направлении сердечника статора. Аналогично, зубчатая часть сердечника имеет периферическую контактную поверхность, которая расположена напротив ярмовой части сердечника на каждой ее стороне в периферическом направлении. Каждая периферическая контактная поверхность имеет такую форму, что она обеспечивает возможность расположения ярмовой части сердечника между парой смежных зубчатых частей сердечника с внешней периферийной стороны. Кроме того, каждая периферическая контактная поверхность имеет такую форму, что она предотвращает вытягивание зубчатой части сердечника вследствие пары смежных ярмовых частей сердечника во внутреннюю периферийную сторону.

[0004] В статоре для вращающейся электрической машины, раскрытом в Патентном Документе 1, сердечник статора может быть выполнен посредством расположения множества зубчатых частей сердечника на ранее намотанной катушке и затем комбинирования множества ярмовых частей сердечника и множества зубчатых частей сердечника. Таким образом, катушка может легко располагаться на сердечнике статора.

СПИСОК ДОКУМЕНТОВ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ ТЕХНИКИ

ПАТЕНТНЫЕ ДОКУМЕНТЫ

[0005] Патентный документ 1: JP 2010-233387A

СУЩНОСТИ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ЗАДАЧА

[0006] Как описано выше, за счет статора для вращающейся электрической машины в Патентном Документе 1, каждая периферическая контактная поверхность ярмовых частей сердечника и зубчатых частей сердечника имеет такую форму, что она предотвращает вытягивание зубчатой части сердечника вследствие пары ярмовых частей сердечника во внутреннюю периферийную сторону. Следовательно, когда ярмовые части сердечника закрепляются в соответствующих позициях, можно предотвращать перемещение зубчатых частей сердечника во внутреннюю периферийную сторону относительно ярмовых частей сердечника.

[0007] Тем не менее, периферические контактные поверхности не могут надлежащим образом предотвращать перемещение ярмовых частей сердечника во внешнюю периферийную сторону относительно зубчатых частей сердечника. Следовательно, статор для вращающейся электрической машины в Патентном Документе 1 требует средства для предотвращения перемещения ярмовых частей сердечника во внешнюю периферийную сторону в дополнение к периферическим контактным поверхностям. Тем не менее, даже если такое средство предусмотрена, затруднительно надлежащим образом предотвращать перемещение ярмовых частей сердечника.

[0008] С учетом этого, цель настоящего изобретения состоит в том, чтобы предложить разъемный сердечник статора, имеющий ярмо и зубья, которые могут надлежащим образом закрепляться, и вращающуюся электрическую машину, содержащую сердечник статора.

РЕШЕНИЕ ЗАДАЧИ

[0009] Сущность настоящего изобретения включает сердечник статора, способ изготовления для статора и вращающуюся электрическую машину, описанные ниже.

[0010] (1) Разъемный сердечник статора, имеющий цилиндрическое ярмо и множество зубьев, которые выступают от ярма внутрь в радиальном направлении ярма, содержит:

ленточный первый сердечник; и множество вторых сердечников, которые прикреплены к первому сердечнику таким образом, чтобы выступать от первого сердечника внутрь в радиальном направлении ярма,

при этом первый сердечник имеет множество первых формирующих ярмо частей, которые формируют ярмо и расположены с интервалами в периферическом направлении ярма, и множество соединительных частей, которые соединяют внешние края в радиальном направлении первых формирующих ярмо частей рядом друг с другом в периферическом направлении между собой,

каждый из вторых сердечников имеет вторую формирующую ярмо часть, которая формирует ярмо и расположена посередине между парой первых формирующих ярмо частей, смежных в периферическом направлении, и формирующая зубья часть, которая выступает внутрь в радиальном направлении от пары первых формирующих ярмо частей для формирования одного из зубьев,

первая формирующая ярмо часть имеет первую соединительную поверхность для соединения со второй формирующей ярмо частью на каждой стороне в периферическом направлении,

вторая формирующая ярмо часть имеет вторую соединительную поверхность для соединения с первой соединительной поверхностью первой формирующей ярмо части на каждой стороне в периферическом направлении,

если смотреть в осевом направлении ярма, при условии, что виртуальная прямая линия, продолжающаяся в радиальном направлении посредством прохождения через центр первой формирующей ярмо части в периферическом направлении, представляет собой опорную линию первой формирующей ярмо части, первая соединительная поверхность включает первую наклонную поверхность, которая наклонена относительно опорной линии таким образом, что она приближается к опорной линии в периферическом направлении при прохождении наружу в радиальном направлении, и вторую наклонную поверхность, которая предусмотрена на внутренней стороне первой наклонной поверхности в радиальном направлении и наклонена относительно опорной линии таким образом, что она приближается к опорной линии в периферическом направлении при прохождении внутрь в радиальном направлении, и

если смотреть в осевом направлении, вторая соединительная поверхность для соединения с первой соединительной поверхностью первой формирующей ярмо части имеет третью наклонную поверхность и четвертую наклонную поверхность, которые наклонены относительно опорной линии таким образом, что они продолжаются вдоль первой наклонной поверхности и второй наклонной поверхности первой формирующей ярмо части, соответственно.

[0011] (2) Сердечник статора согласно (1), описанному выше, в котором формирующая зубья часть имеет поддерживающую катушку часть, которая поддерживает катушку, и в периферическом направлении, ширина второй формирующей ярмо части меньше ширины поддерживающей катушку части.

[0012] (3) Сердечник статора согласно (1) или (2), описанным выше, в котором, если смотреть в осевом направлении, при условии, что виртуальная окружность, которая сцентрирована на осевом центре ярма и описывает множество первых формирующих ярмо частей, представляет собой опорную окружность, углубление, которое углублено внутрь от опорной окружности в радиальном направлении, сформировано во внешней поверхности соединительной части в радиальном направлении.

[0013] (4) Сердечник статора согласно любому из (1)-(3), описанных выше, в котором соединительная часть сформирована за одно целое с парой первых формирующих ярмо частей рядом друг с другом.

[0014] (5) Сердечник статора согласно любому из (1)-(4), описанным выше, в котором соединительная часть имеет первую соединительную часть и вторую соединительную часть, расположенные рядом друг с другом в периферическом направлении,

первая соединительная часть имеет третью соединительную поверхность, которая обращена ко второй соединительной части в периферическом направлении,

вторая соединительная часть имеет четвертую соединительную поверхность, которая обращена к первой соединительной части в периферическом направлении и должна быть соединена с третьей соединительной поверхностью, и

первая соединительная часть и вторая соединительная часть являются интегрально непрерывными друг с другом на внешней стороне третьей соединительной поверхности и четвертой соединительной поверхности в радиальном направлении.

[0015] (6) Сердечник статора согласно любому из (1)-(5), описанным выше, в котором первый сердечник и множество вторых сердечников включают множество неориентированных листов электромагнитной стали, уложенных друг на друга.

[0016] (7) Способ изготовления статора, включающего сердечник статора согласно любому из (1)-(6), описанных выше, в котором:

первый сердечник в расширенном состоянии располагают на внешней стороне катушки, расположенной в кольцевой форме, и

катушку и множество вторых сердечников присоединяют к первому сердечнику посредством последовательного введения множества вторых сердечников в катушку и первый сердечник с внутренней стороны катушки при изгибе первого сердечника вдоль внешней периферии катушки.

[0017] (8) Вращающаяся электрическая машина, содержащая:

сердечник статора согласно любому из (1)-(6), описанным выше;

катушку, поддерживаемую множеством зубьев сердечника статора; и

ротор, расположенный в сердечнике статора.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

[0018] Согласно настоящему изобретению, могут предлагаться разъемный сердечник статора, имеющий ярмо и зубья, которые могут надлежащим образом закрепляться, и вращающаяся электрическая машина, содержащая сердечник статора.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0019] Фиг. 1 является схемой, показывающей конфигурацию вращающейся электрической машины согласно варианту осуществления настоящего изобретения.

Фиг. 2 является схемой, показывающей первый сердечник.

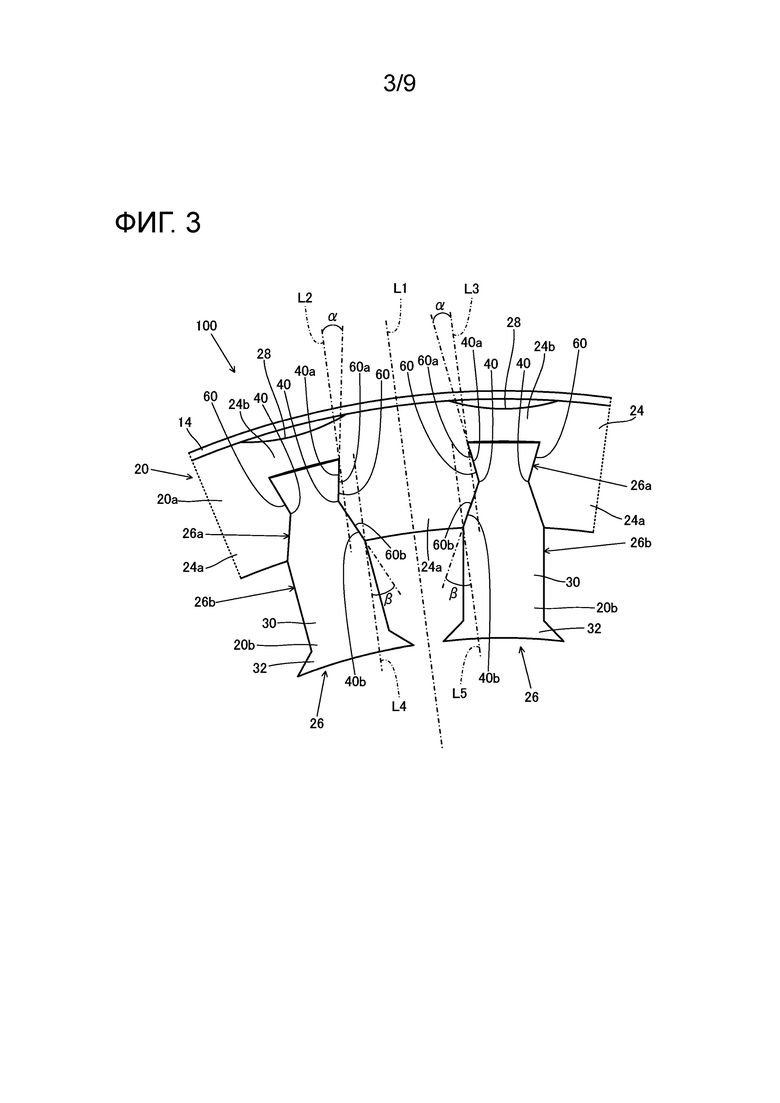

Фиг. 3 является укрупненным видом, показывающим соединение между первым сердечником и вторым сердечником.

Фиг. 4 является схемой для иллюстрации способа изготовления для статора.

Фиг. 5 является схемой, показывающей другой пример первого сердечника.

Фиг. 6 является схемой, показывающей другой пример первого сердечника.

Фиг. 7 является схемой, показывающей другой пример первого сердечника.

Фиг. 8 является схемой, показывающей другой пример вращающейся электрической машины.

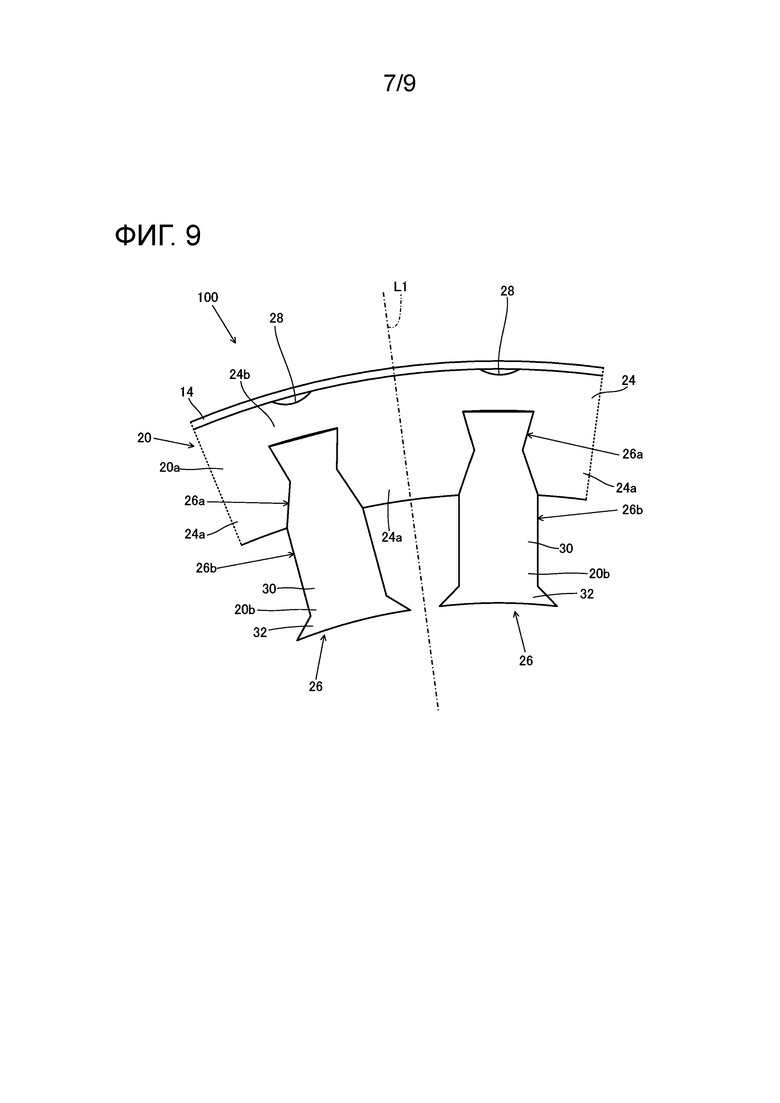

Фиг. 9 является схемой, показывающей другой пример вращающейся электрической машины.

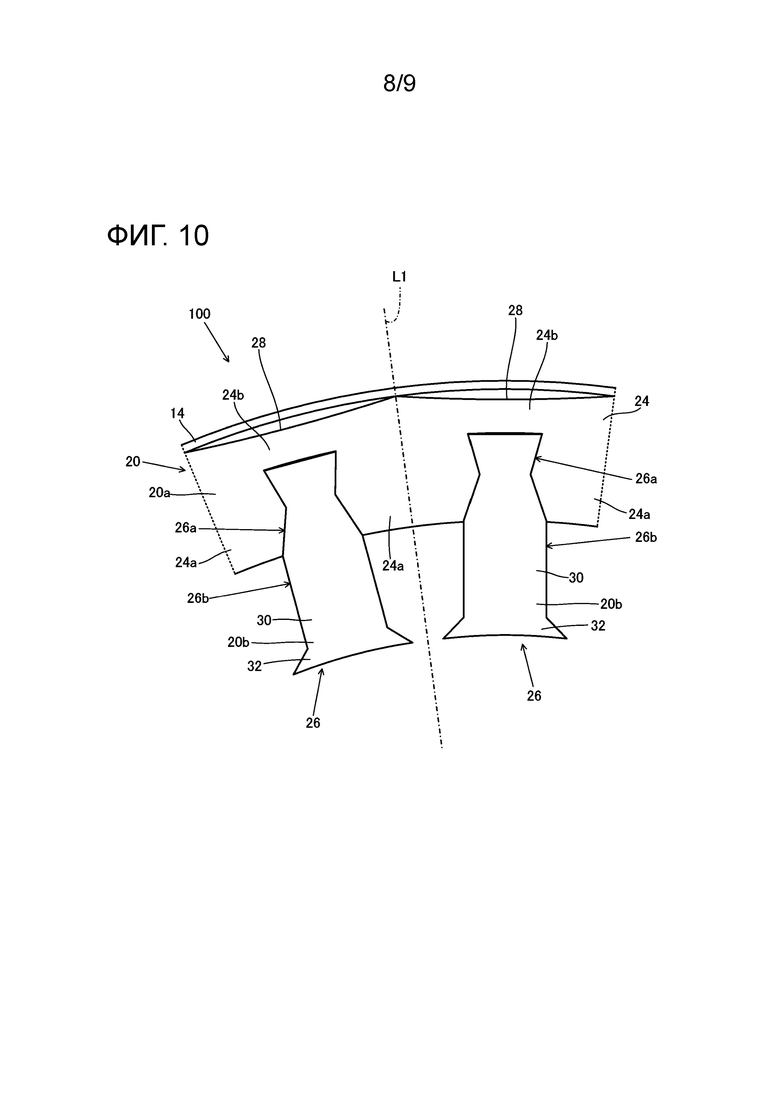

Фиг. 10 является схемой, показывающей другой пример вращающейся электрической машины.

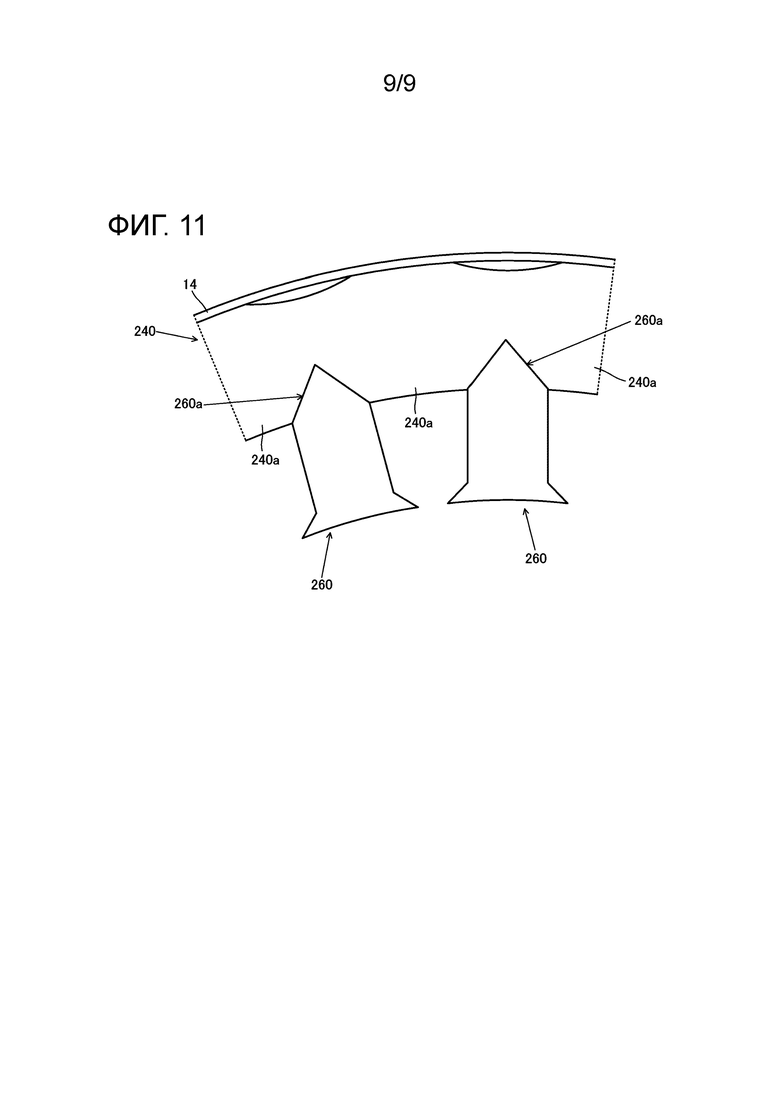

Фиг. 11 является схемой, показывающей пример статора для ссылки.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0020] Ниже по тексту со ссылкой на чертежи описан сердечник статора согласно варианту осуществления настоящего изобретения и вращающаяся электрическая машина, содержащая его.

[0021] (Конфигурация вращающейся электрической машины)

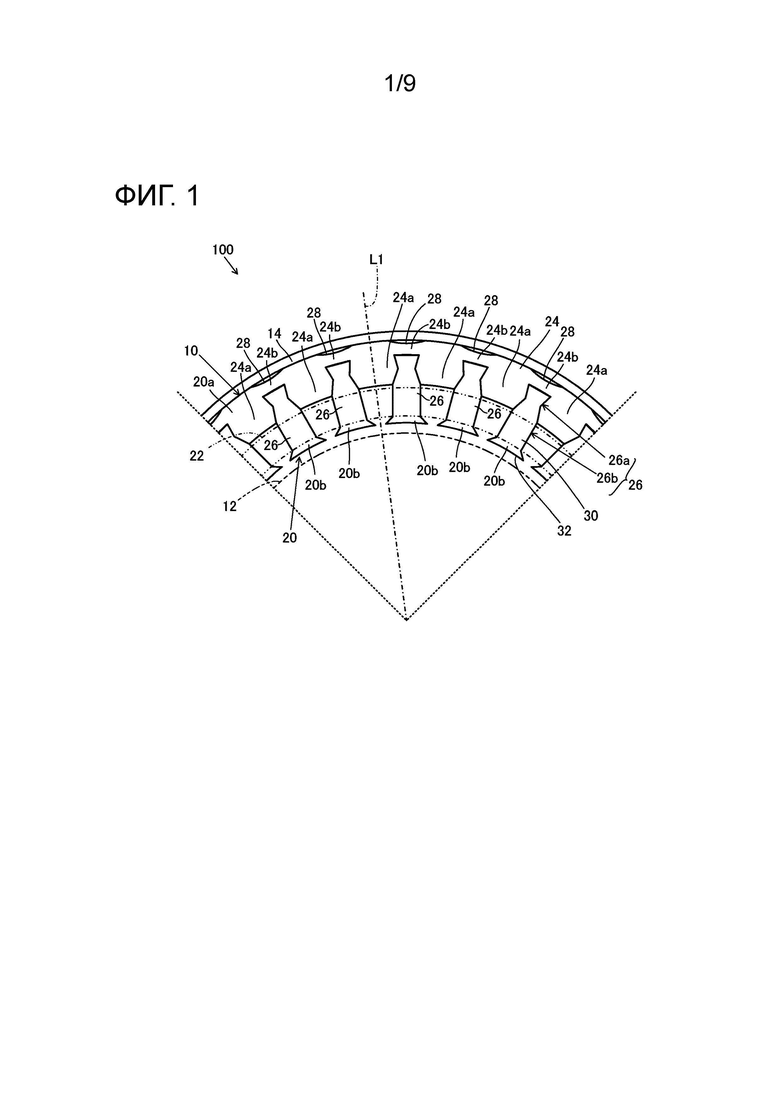

Фиг. 1 является принципиальной схемой, показывающей вращающуюся электрическую машину согласно варианту осуществления настоящего изобретения. Фиг. 1 показывает вращающуюся электрическую машину 100, если смотреть в осевом направлении ярма 20а, описанного далее. Фиг. 1 показывает только четверть периферической области вращающейся электрической машины 100.

[0022] Как показано на фиг. 1, вращающаяся электрическая машина 100 включает статор 10, ротор 12 и корпус 14. Для ясности, ротор 12 и катушка 22, описанные далее, упрощены на чертеже.

[0023] Статор 10 имеет сердечник 20 статора и катушку 22. Ротор 12 расположен в сердечнике 20 статора с осевым центром (центром вращения), совпадающим с осевым центром сердечника 20 статора. Корпус 14, например, присоединен к внешней периферийной поверхности сердечника 20 статора посредством тепловой посадки. Ротор 12 и корпус 14 могут иметь различные известные конфигурации, и в силу этого их подробные описания опускаются.

[0024] Сердечник 20 статора имеет цилиндрическое ярмо 20а и множество зубьев 20b, выступающих внутрь в радиальном направлении ярма 20а от ярма 20а. Катушка 22 поддерживается на множестве зубьев 20b. В этом варианте осуществления, катушка 22 может поддерживаться на множестве зубьев 20b в форме распределенной обмотки или в форме концентрированной обмотки.

[0025] В этом варианте осуществления, сердечник 20 статора включает двадцать четыре зуба 20b. Тем не менее, число зубьев не ограничено 24. В нижеприведенном описании, направление, называемое просто "осевым направлением", означает осевое направление ярма 20а, направление, называемое просто "периферическим направлением", означает периферическое направление ярма 20а, и направление, называемое просто "радиальным направлением", означает радиальное направление ярма 2 0а.

[0026] В этом варианте осуществления, сердечник 20 статора представляет собой разъемный сердечник статора и включает ленточный первый сердечник 24 и множество вторых сердечников 26, прикрепленных к первому сердечнику 24 и выступающих внутрь в радиальном направлении из первого сердечника 24. Первый сердечник 24 и вторые сердечники 26, например, могут выполняться из множества листовых материалов предварительно определенной формы, образованной посредством перфорации листа электромагнитной стали.

[0027] В этом варианте осуществления, лист электромагнитной стали, используемый для того, чтобы формировать первый сердечник 24 и вторые сердечники 26, представляет собой известный неориентированный лист электромагнитной стали. Является ли стальной лист, формирующий первый сердечник 24 и вторые сердечники 26, листом электромагнитной стали с ориентированным зерном или неориентированным листом электромагнитной стали, можно определить посредством измерения плотности магнитного потока стального листа. Плотность магнитного потока может измеряться с помощью известного гауссметра.

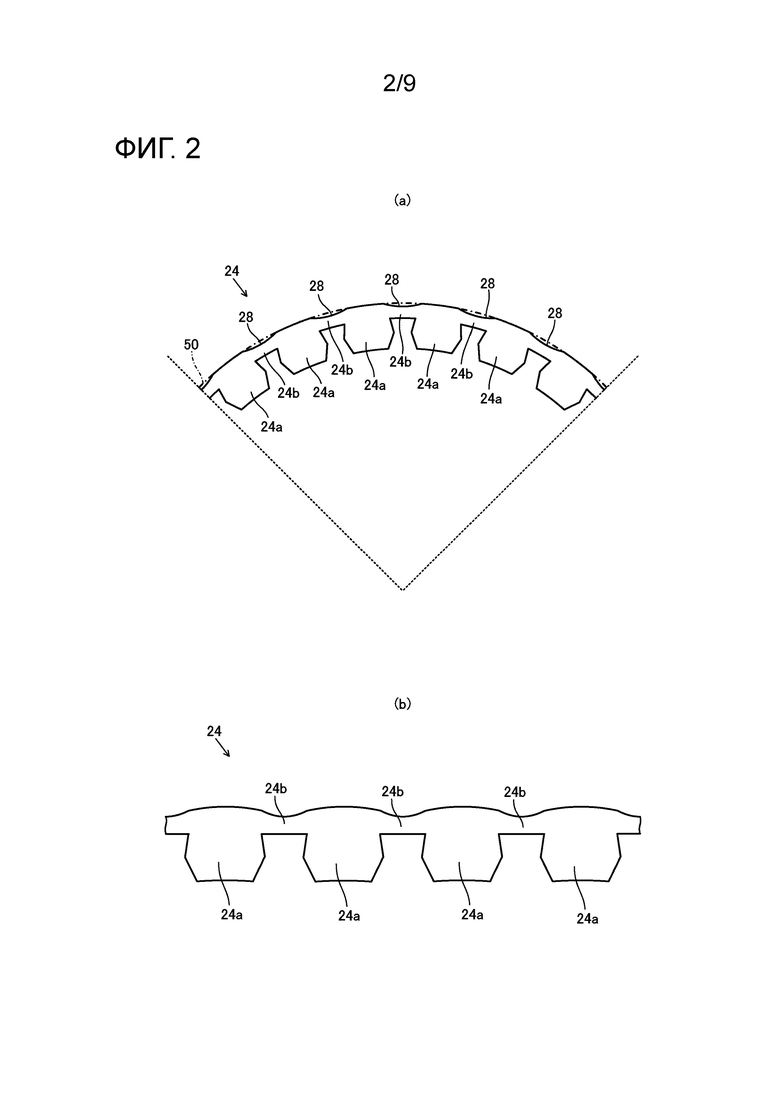

[0028] Фиг. 2 является схемой, показывающей первый сердечник 24, фиг. 2(a) показывает первый сердечник 24, собранный во вращающейся электрической машине 100, и фиг. 2(b) показывает первый сердечник 24, расширенный, но при этом подлежащий сборке во вращающейся электрической машине 100.

[0029] Как подробно описано ниже, один или более ленточных первых сердечников 24, используемых во вращающейся электрической машине 100, изгибаются в кольцевую или дугообразную форму. В этом варианте осуществления, используется один первый сердечник 24, изогнутый в кольцевую форму. Как показано на фиг. 1 и 2, первый сердечник 24 имеет множество первых формирующих ярмо частей 24а и множество соединительных частей 24b. Множество первых формирующих ярмо частей 24а формируют ярмо 20а и расположены с интервалами в периферическом направлении. Каждая соединительная часть 24b соединяет первые формирующие ярмо части 24а, которые являются смежными друг с другом в периферическом направлении на их внешних периферийных краях в радиальном направлении. В этом варианте осуществления, каждая соединительная часть 24b сформирована за одно целое с парой смежных первых формирующих ярмо частей 24а.

[0030] Как показано на фиг. 2(a), если смотреть в осевом направлении, виртуальная окружность, которая сцентрирована на осевом центре ярма 20а и описывает множество первых формирующих ярмо частей 24а, задается как опорная окружность 50. В этом варианте осуществления, если смотреть в осевом направлении, углубление 28, которое углублено внутрь от опорной окружности 50 в радиальном направлении, сформировано во внешней поверхности соединительной части 24b в радиальном направлении. В этом варианте осуществления, первый сердечник 24 имеет такую конфигурацию, в которой все внешние поверхности соединительных частей 24b утоплены.

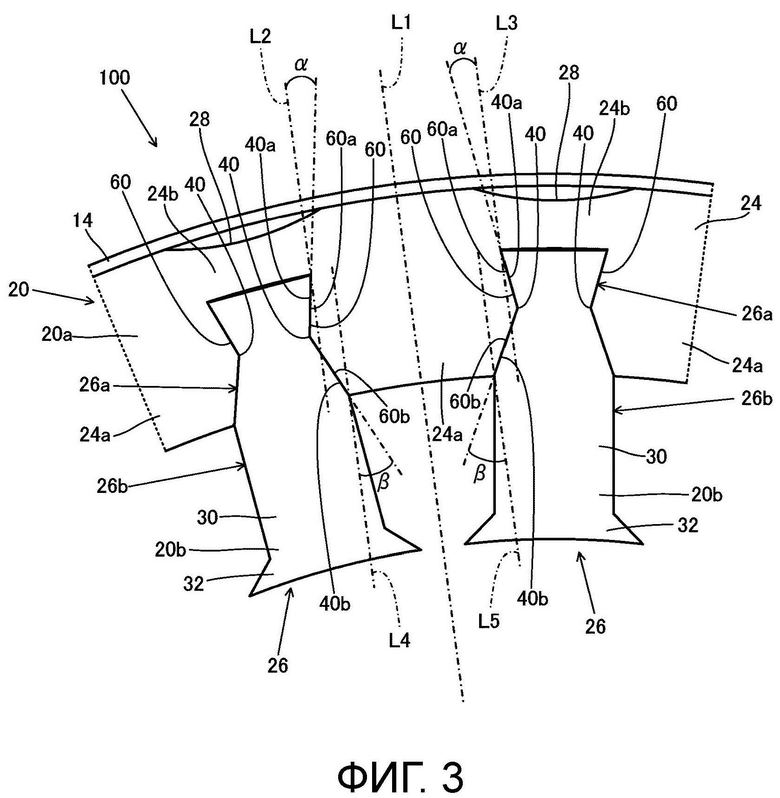

[0031] Фиг. 3 является укрупненным видом, показывающим соединение между первым сердечником 24 и вторым сердечником 26. Как показано на фиг. 1 и 3, в этом варианте осуществления, второй сердечник 26 имеет вторую формирующую ярмо часть 26а и формирующую зубья часть 26b.

[0032] Вторая формирующая ярмо часть 2ба формирует ярмо 20а и расположена посередине между парой первых формирующих ярмо частей 24а рядом друг с другом в периферическом направлении. Формирующая зубья часть 26b формирует зуб 20b и выступает внутрь в радиальном направлении от пары смежных первых формирующих ярмо частей 24а. В этом варианте осуществления, формирующая зубья часть 26b имеет поддерживающую катушку часть 30, которая является непрерывной со второй формирующей ярмо частью 26а и поддерживает катушку 22, и фланцевую часть 32, предусмотренную на переднем конце (внутреннем конце в радиальном направлении) поддерживающей катушку части 30 с возможностью выступания от поддерживающей катушку части 30 в обе стороны в периферическом направлении. В этом варианте осуществления, в периферическом направлении, ширина второй формирующей ярмо части 26а задается равной или меньше ширины поддерживающей катушку части 30. В примере, показанном на фиг. 1, в периферическом направлении, минимальная ширина второй формирующей ярмо части 26а меньше минимальной ширины поддерживающей катушку части 30.

[0033] Как показано на фиг. 3, первая формирующая ярмо часть 24а имеет первую соединительную поверхность 40 для соединения со второй формирующей ярмо частью 26а на каждой стороне в периферическом направлении. Вторая формирующая ярмо часть 26а имеет вторую соединительную поверхность 60 для соединения с первой соединительной поверхностью 40 на каждой стороне в периферическом направлении. Первая соединительная поверхность 40 выполнена с возможностью выступа наружу в периферическом направлении. Вторая соединительная поверхность 60 выполнена с возможностью углубления внутри в периферическом направлении.

[0034] Как показано на фиг. 1 и 3, если смотреть в осевом направлении, виртуальная прямая линия, продолжающаяся в радиальном направлении посредством прохождения через центр первой формирующей ярмо части 24а в периферическом направлении, задается как опорная линия L1 первой формирующей ярмо части 24а. Фиг. 3 показывает не только опорную линию L1, но также и прямые линии L2-L5, которые являются параллельными опорной линии L1 если смотреть в осевом направлении.

[0035] Как показано на фиг. 3, первая соединительная поверхность 40 первой формирующей ярмо части 24а включает первую наклонную поверхность 40а и вторую наклонную поверхность 40b. Если смотреть в осевом направлении, первая наклонная поверхность 40а наклонена относительно опорной линии L1 таким образом, что она приближается к опорной линии L1 в периферическом направлении при прохождении наружу в радиальном направлении. Вторая наклонная поверхность 40b предусмотрена на внутренней стороне первой наклонной поверхности 40а в радиальном направлении. Вторая наклонная поверхность 406 наклонена относительно опорной линии L1 таким образом, что она приближается к опорной линии L1 в периферическом направлении при прохождении внутрь в радиальном направлении.

[0036] Если смотреть в осевом направлении, вторая соединительная поверхность 60 второй формирующей ярмо части 26а включает третью наклонную поверхность 60а для соединения с первой наклонной поверхностью 40а первой соединительной поверхности 40, и четвертую наклонную поверхность 60b для соединения со второй наклонной поверхностью 40b первой соединительной поверхности 40. Третья наклонная поверхность 60а наклонена относительно опорной линии L1 таким образом, что она продолжается вдоль первой наклонной поверхности 40а, с которой должна быть соединена третья наклонная поверхность 60а, и четвертая наклонная поверхность 60b наклонена относительно опорной линии L1 таким образом, что она продолжается вдоль второй наклонной поверхности 40b, с которой должна быть соединена четвертая наклонная поверхность 60b.

[0037] В этом варианте осуществления, если смотреть в осевом направлении, угол α, сформированный посредством опорной линии L1 (прямых линий L2 и L3) и первой наклонной поверхности 40а, например, задается таким образом, что он составляет 5° или более. В этом варианте осуществления, когда первая наклонная поверхность 40а и третья наклонная поверхность 60а входят в контакт между собой, сжимающее механическое напряжение возникает в первой формирующей ярмо части 24а. Сжимающее механическое напряжение предположительно должно возникать в направлении, перпендикулярном первой наклонной поверхности 40а. С другой стороны, потери в сердечнике первой формирующей ярмо части 24а увеличиваются, когда первая формирующая ярмо часть 24а возбуждается в направлении, параллельном направлению приложения сжимающего механического напряжения. В этом варианте осуществления, первая формирующая ярмо часть 24а главным образом возбуждается в периферическом направлении. Следовательно, если сжимающее механическое напряжение, возникающее в периферическом направлении в первой формирующей ярмо части 24а, может уменьшаться, увеличение потерь в сердечнике может уменьшаться. С учетом этого, в этом варианте осуществления, угол a предпочтительно задается равным 5° или более, чтобы надлежащим образом уменьшать приложение сжимающего механического напряжения в периферическом направлении от третьей наклонной поверхности 60а к первой формирующей ярмо части 24а. Если смотреть в осевом направлении, угол, сформированный посредством опорной линии L1 и третьей наклонной поверхности 60а, задается идентично углу a. В этом варианте осуществления, посредством задания угла a равным 5° или более, надлежащим образом предотвращается перемещение первой формирующей ярмо части 24а наружу в радиальном направлении относительно второй формирующей ярмо части 26а, и надлежащим образом предотвращается перемещение второй формирующей ярмо части 26а внутрь в радиальном направлении относительно первой формирующей ярмо части 24а. Таким образом, надлежащая прочность закрепления первого сердечника 24 и второго сердечника 26 может обеспечиваться.

[0038] Кроме того, в этом варианте осуществления, угол a, например, задается равным 30° или менее. За счет вращающейся электрической машины 100 согласно этому варианту осуществления, направление магнитного потока, протекающего во втором сердечнике 26, варьируется по мере того, как ротор 12 (см. фиг. 1) вращается. В частности, магнитный поток может главным образом протекать в периферическом направлении или может протекать в радиальном направлении в формирующей зубья части 26b и затем изменять направление на периферическое направление по сглаженной кривой во второй формирующей ярмо части 26а, чтобы протекать в первую формирующую ярмо часть 24а. Воздушный зазор обычно возникает между первой наклонной поверхностью 40а и третьей наклонной поверхностью 60а вследствие проблемы с рабочей точностью. Если смотреть в осевом направлении, первая наклонная поверхность 40а и третья наклонная поверхность 60а наклонены относительно опорной линии L1 таким образом, что воздушный зазор также формируется с возможностью продолжения в наклонном направлении относительно опорной линии L1. По мере того, как угол наклона наклонных поверхностей 40а и 60а относительно опорной линии L1 увеличивается, направление протекания магнитного потока и направление по длине воздушного зазора становятся более параллельными между собой, когда магнитный поток вытекает из формирующей зубья части 26b в первую формирующую ярмо часть 24а по кривой, как описано выше. В этом случае, длина воздушного зазора в направлении протекания магнитного потока увеличивается, и возбуждение ярма 20а запрещается. В результате, потери в сердечнике увеличиваются. С учетом этого, в этом варианте осуществления, угол a предпочтительно задается равным 30° или менее, так что длина воздушного зазора в направлении протекания магнитного потока снижается. Кроме того, посредством задания угла a равным 30° или менее, помехи между первым сердечником 24 и вторым сердечником 26 могут надлежащим образом предотвращаться при вставке второго сердечника 26 в первый сердечник 24. Это упрощает вставку второго сердечника 26 в первый сердечник 24.

[0039] Кроме того, если смотреть в осевом направлении, угол b, сформированный посредством опорной линии L1 (прямых линий L4 и L5) и второй наклонной поверхности 4 0b, задается таким образом, что он попадает в пределы диапазона от 180°/n+5° до 180°/n+30°, при условии, что n обозначает спроектированное число зубьев 20b сердечника 20 статора. Если смотреть в осевом направлении, угол, сформированный посредством опорной линии L1 и четвертой наклонной поверхности 60b второй формирующей ярмо части 26а, задается идентично углу b. Посредством задания угла b равным 180°/n+5° или более, может уменьшаться приложение сжимающего механического напряжения в периферическом направлении от четвертой наклонной поверхности 60b к первой формирующей ярмо части 24а. Поскольку первая формирующая ярмо часть 24а главным образом возбуждается в периферическом направлении, как описано выше, увеличение потерь в сердечнике может уменьшаться за счет уменьшения сжимающего механического напряжения в периферическом направлении. Кроме того, посредством задания угла b равным 180°/n+5° или более, надлежащим образом предотвращается перемещение первой формирующей ярмо части 24а внутрь в радиальном направлении относительно второй формирующей ярмо части 26а, и надлежащим образом предотвращается перемещение второй формирующей ярмо части 26а наружу в радиальном направлении относительно первой формирующей ярмо части 24а. Таким образом, может обеспечиваться надлежащая прочность закрепления первого сердечника 24 и второго сердечника 26.

[0040] В этом варианте осуществления, каждая соединительная часть 24b выполнена с возможностью легкого деформирования, когда первый сердечник 24 изгибается в кольцевую или дугообразную форму. В частности, толщина соединительной части 24b в радиальном направлении задается надлежащим образом меньшей длины второй формирующей ярмо части 26а в радиальном направлении. В этом варианте осуществления, толщина участка соединительной части 24b, которая имеет наименьшую толщину в радиальном направлении, задается равной или меньше половины длины второй формирующей ярмо части 26а в радиальном направлении. Толщина участка соединительной части 24b, которая имеет наименьшую толщину в радиальном направлении, предпочтительно задается равной или меньшей пятой части длины второй формирующей ярмо части 26а в радиальном направлении, а более предпочтительно задается равной или меньшей десятой части длины второй формирующей ярмо части 26а в радиальном направлении.

[0041] Кроме того, в этом варианте осуществления, длина углубления 28 в периферическом направлении задается больше толщины участка второй формирующей ярмо части 26а, которая имеет наименьшую толщину в периферическом направлении. Кроме того, в этом варианте осуществления, длина углубления 28 в периферическом направлении задается больше толщины участка второй формирующей ярмо части 26а, которая имеет наибольшую толщину в периферическом направлении.

[0042] (Способ изготовления для статора)

Ниже по тексту вкратце описан пример способа изготовления статора 10. Фиг. 4 является схемой для иллюстрации способа изготовления статора 10.

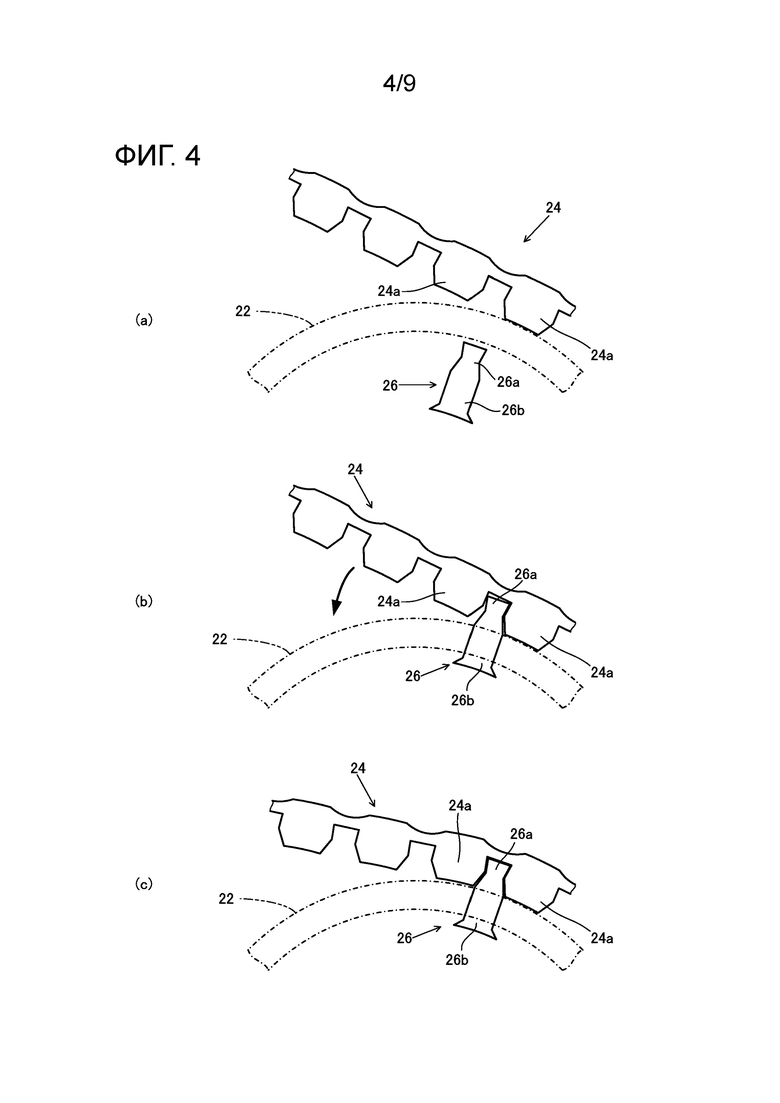

[0043] Как показано на фиг. 4(a), в способе изготовления согласно этому варианту осуществления, первый сердечник 24 в расширенном состоянии сначала располагают на внешней стороне катушки 22, расположенной в кольцевой форме, если смотреть в осевом направлении. Как показано на фиг. 4(b) и 4(c), второй сердечник 26 затем вводят в катушку 22 и первый сердечник 24 (более конкретно, между парой первых формирующих ярмо частей 24а) с внутренней стороны катушки 22 при изгибе первого сердечника 24 вдоль внешней периферии катушки 22. Идентичным способом, множество вторых сердечников 26 последовательно вводятся в катушку 22 и первый сердечник 24. Статор 10 (см. фиг. 1) изготавливается посредством присоединения катушки 22 и множества вторых сердечников 26 к первому сердечнику 24 таким образом.

[0044] В случае непосредственного наматывания провода вокруг сердечника статора, обычно используется петлевая обмотка, которая заключает в себе перекрытие обмоток. Тем не менее, размер концов катушки является неизбежно большим вследствие помех между обмотками. Волновая обмотка представляет собой способ обмотки, который может уменьшать перекрытие обмоток по сравнению с петлевой обмоткой. Волновая обмотка обеспечивает возможность размещения проводника без потери пространства, так что размер концов катушки может уменьшаться. Тем не менее, рабочее пространство между зубьями является небольшим, и в силу этого зубья создают помехи рабочему роботу для обработки проводника, когда проводник имеет форму для волновой обмотки, с тем чтобы непосредственно наматывать проводник вокруг сердечника статора. Следовательно, на практике трудно приспосабливать волновую обмотку для того, чтобы непосредственно наматывать проводник вокруг сердечника статора. С другой стороны, в случае сборки сегментной катушки, сформированной посредством множества проводников, сформированных для волновой обмотки заранее на сердечник статора, волновая обмотка является возможной. Тем не менее, множество проводников должны обязательно соединяться посредством сварки в концах катушки. Следовательно, в случае если сегментная катушка используется, размер концов катушки также является неизбежно большим в сварных частях. Наоборот, в способе изготовления согласно этому варианту осуществления, катушка с формой для волновой обмотки на обоих концах катушки подготавливается заранее в соответствии с меньшими ограничениями рабочего пространства, и в силу этого статор 10 может изготавливаться без использования сегментной катушки. В этом случае, размер концов катушки может легко уменьшаться.

[0045] В этом варианте осуществления, в периферическом направлении, ширина второй формирующей ярмо части 26а меньше ширины поддерживающей катушку части 30. Поскольку вторая формирующая ярмо часть 26а имеет меньшую ширину за счет этого, вторая формирующая ярмо часть 26а может легко вводиться между парой смежных первых формирующих ярмо частей 24а.

[0046] (Функциональные преимущества)

В этом варианте осуществления, как описано со ссылкой на фиг.3, первый сердечник 24 и второй сердечник 26 соединены между собой первой наклонной поверхностью 40а и третьей наклонной поверхностью 60а в контакте между собой и второй наклонной поверхностью 4 0b и четвертой наклонной поверхностью 60b в контакте между собой на внутренней стороне первой наклонной поверхности 40а и третьей наклонной поверхности 60а в радиальном направлении. Первая соединительная поверхность 40 наклонена относительно опорной линии L1 таким образом, что она приближается к опорной линии L1 в периферическом направлении при прохождении наружу в радиальном направлении, и вторая наклонная поверхность 40b наклонена относительно опорной линии L1 таким образом, что она приближается к опорной линии L1 в периферическом направлении при прохождении внутрь в радиальном направлении. Третья наклонная поверхность 60а наклонена относительно опорной линии L1 таким образом, что она продолжается вдоль первой наклонной поверхности 40а, с которой должна быть соединена третья наклонная поверхность 60а, и четвертая наклонная поверхность 60b наклонена относительно опорной линии L1 таким образом, что она продолжается вдоль второй наклонной поверхности 40b, с которой должна быть соединена четвертая наклонная поверхность 60b.

[0047] В конфигурации, описанной выше, предотвращается перемещение первого сердечника 24 наружу в радиальном направлении за счет первой наклонной поверхности 40а первого сердечника 24, входящей в контакт с третьей наклонной поверхностью 60а второго сердечника 26. Предотвращается перемещение второго сердечника 26 внутрь в радиальном направлении за счет третьей наклонной поверхности 60а второго сердечника 26, входящей в контакт с первой наклонной поверхностью 40а первого сердечника 24. Кроме того, предотвращается перемещение второго сердечника 26 наружу в радиальном направлении за счет четвертой наклонной поверхности 60b второго сердечника 26, входящей в контакт со второй наклонной поверхностью 40b первого сердечника 24. Таким образом, в этом варианте осуществления, вторая формирующая ярмо часть 26а второго сердечника 26 может надежно закрепляться между парой смежных первых формирующих ярмо частей 24а. Таким образом, ярмо 20а и множество зубьев 20b могут надлежащим образом прикрепляться друг к другу. В результате, возникновение вибраций в статоре 10 может надлежащим образом предотвращаться во время использования вращающейся электрической машины 100.

[0048] В этом варианте осуществления, первая соединительная поверхность 40 первой формирующей ярмо части 24а имеет такую форму, что она выступает наружу в периферическом направлении, и вторая соединительная поверхность 60 второй формирующей ярмо части 26а имеет такую форму, что она углублена внутрь в периферическом направлении. В этом случае, второй сердечник 26 может перемещаться без усилий в соответствующей положение (спроектированное положение) вдоль первой соединительной поверхности 40, даже если размерная точность первой соединительной поверхности 40 и второй соединительной поверхности 60 не является настолько высокой. Следовательно, первая соединительная поверхность 40 и вторая соединительная поверхность 60 могут находиться в контакте между собой при надлежащей силе. В результате, жесткость и точность формы сердечника 20 статора могут быть надлежащим образом высокими.

[0049] В этом варианте осуществления, поскольку первая соединительная поверхность 40 и вторая соединительная поверхность 60 находятся в контакте между собой при надлежащей силе, как описано выше, сжимающее механическое напряжение с определенной абсолютной величиной возникает в периферическом направлении в контакте между первой формирующей ярмо частью 24а и второй формирующей ярмо частью 26а. Следовательно, например, когда первый сердечник 24 выполнен из листа электромагнитной стали с ориентированным зерном, чтобы первая формирующая ярмо часть 24а имела высокую магнитную проницаемость в периферическом направлении, протекание магнитного потока может запрещаться в контакте между первой формирующей ярмо частью 24а и второй формирующей ярмо частью 26а. В этом случае увеличение потерь в сердечнике не может быть адекватно уменьшено, даже если первый сердечник 24 выполнен из листа электромагнитной стали с ориентированным зерном. Следовательно, в случае выполнения первого сердечника из листа электромагнитной стали с ориентированным зерном, например, статор может выполняться так, как показано на фиг. 11. За счет статора, показанного на фиг. 11, вторая формирующая ярмо часть 260а второго сердечника 260 вводится между парой первых формирующих ярмо частей 240а первого сердечника 240 и прикрепляется к первому сердечнику 240 посредством связывания. В этом случае, по сравнению со статором 10 согласно этому варианту осуществления, в котором первый сердечник 24 и второй сердечник 26 прикрепляются друг к другу посредством первых формирующих ярмо частей 24а, размещающихся посередине между смежными вторыми формирующими ярмо частями 26а, возникновение сжимающего механического напряжения в периферическом направлении в первых формирующих ярмо частях 240а может уменьшаться. Следовательно, увеличение потерь в сердечнике может уменьшаться. Тем не менее, в статоре 10 согласно этому варианту осуществления, первый сердечник 24 выполняется из неориентированного листа электромагнитной стали. Следовательно, протекание магнитного потока не запрещается, даже если сжимающее механическое напряжение с определенной абсолютной величиной возникает в периферическом направлении в контакте между первой формирующей ярмо частью 24а и второй формирующей ярмо частью 26а. Следовательно, увеличение потерь в сердечнике может уменьшаться.

[0050] Кроме того, в этом варианте осуществления, углубление 28 сформировано во внешней поверхности соединительной части 24b, расположенной на внешней стороне второго сердечника 26 в радиальном направлении. Таким образом, при присоединении второго сердечника 26 к первому сердечнику 24, может предотвращаться выступание соединительной части 24b наружу в радиальном направлении от первой формирующей ярмо части 24а, даже если соединительная часть 24b деформируется таким образом, что она выпячивается наружу. Следовательно, статор 10 может плавно вводиться в корпус 14. Углубление 28 может использоваться в качестве точки закрепления, в которой статор 10 прикрепляется к корпусу 14. Если тепловая посадка не используется для прикрепления корпуса 14 к статору 10, ухудшение с точки зрения потерь в сердечнике (увеличение потерь в сердечнике) сердечника 20 статора вследствие сжимающего механического напряжения может не допускаться. Даже когда используется тепловая посадка, если углубление 28 используется для прикрепления статора 10 к корпусу 14, допустимый запас для тепловой посадки может уменьшаться вследствие закрепляющей силы углубления 28. В результате, сжимающее механическое напряжение, возникающее в сердечнике 20 статора, может уменьшаться, и ухудшение с точки зрения потерь в сердечнике сердечника 20 статора может уменьшаться.

[0051] Кроме того, в этом варианте осуществления, соединительная часть 24b сформирована за одно целое с парой смежных первых формирующих ярмо частей 24а. В этом случае, надлежащая связующая сила может обеспечиваться между парой первых формирующих ярмо частей 24а и соединительной частью 24b, так что жесткость и точность формы сердечника 20 статора могут быть надлежащим образом высокими.

[0052] Кроме того, в этом варианте осуществления, первая соединительная поверхность 40 и вторая соединительная поверхность 60, в которой соединены между собой первый сердечник 24 и второй сердечник 26, наклонены относительно радиального направления. Следовательно, сжимающее механическое напряжение возникает в направлении, наклоненном относительно радиального направления в соединении между первым сердечником 24 и вторым сердечником 26. Другими словами, может предотвращаться приложение сжимающего механического напряжения в радиальном направлении от второго сердечника 26 к первому сердечнику 24. Кроме того, за счет вращающейся электрической машины 100 согласно этому варианту осуществления, первые формирующие ярмо части 24а и корпус 14 входят в контакт между собой, когда статор 10 вводится в корпус 14. В этом случае, хотя сжимающее механическое напряжение в радиальном направлении прикладывается от корпуса 14 к первым формирующим ярмо частям 24а, первые формирующие ярмо части 24а возбуждаются главным образом в периферическом направлении, так что сжимающее механическое напряжение не приводит к проблемам с потерями в сердечнике сердечника 20 статора. Сжимающее механическое напряжение также может возникать в периферическом направлении по мере того, как первые формирующие ярмо части 24а сжимаются в радиальном направлении. Тем не менее, сжимающее механическое напряжение в периферическом направлении имеет тенденцию концентрироваться в соединительных частях 24b, которые имеют меньшую ширину в радиальном направлении. Следовательно, увеличение сжимающего механического напряжения в периферическом направлении в первых формирующих ярмо частях 24а уменьшается. Следовательно, ярмо 20а может достаточно эффективно возбуждаться в периферическом направлении.

[0053] Поскольку сжимающее механическое напряжение в периферическом направлении главным образом возникает в соединительных частях 24b, сжимающее механическое напряжение, прикладываемое от корпуса 14 ко второму сердечнику 26, может уменьшаться. Кроме того, поскольку первая наклонная поверхность 40а и вторая наклонная поверхность 40b наклонены относительно опорной линии L1, направление сжимающего механического напряжения, прикладываемого от первого сердечника 24 ко второму сердечнику 26, ограничено. В результате, возникновение сжимающего механического напряжения в радиальном направлении во втором сердечнике 26 уменьшается. Зубья 20b главным образом возбуждаются в радиальном направлении, и участок ярма 20а, который находится близко к зубьям 20b, также имеет тенденцию возбуждаться в направлении, близком к радиальному направлению. Следовательно, зубья 20b и ярмо 20а могут эффективно возбуждаться вследствие уменьшения сжимающего механического напряжения, действующего в радиальном направлении во втором сердечнике 26, как описано выше.

[0054] (Вариации)

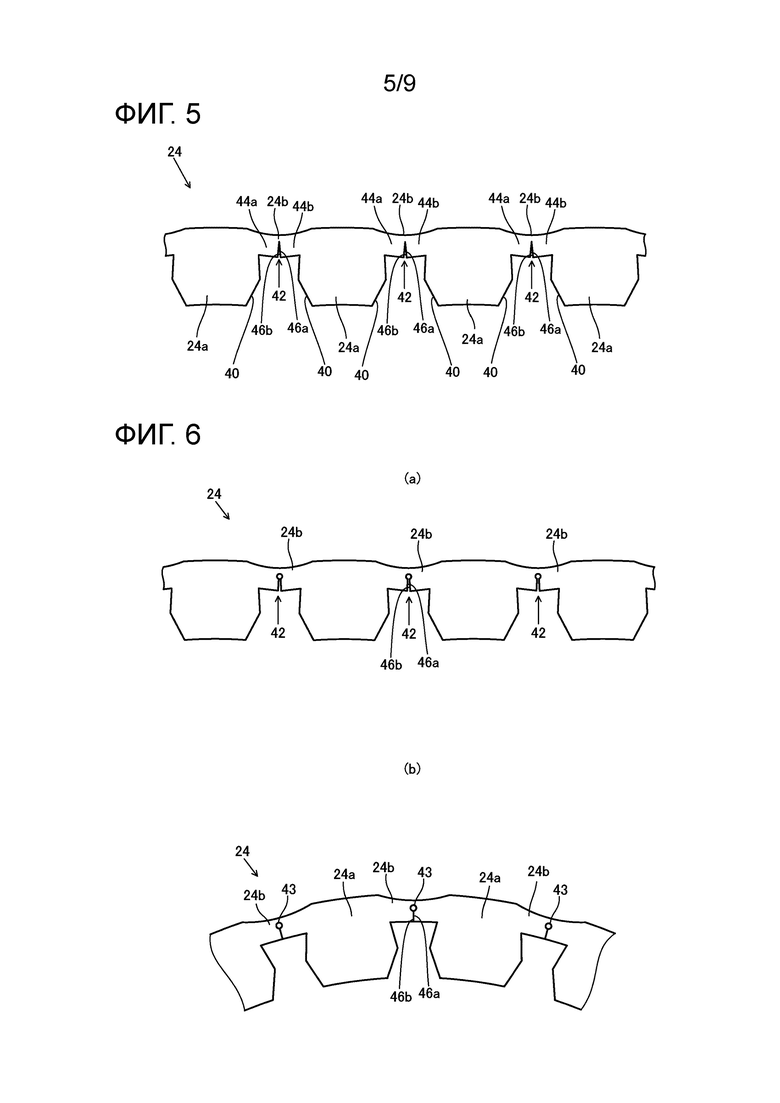

Фиг. 5 является схемой, показывающей вариант первого сердечника 24. Первый сердечник 24, показанный на фиг.5, отличается от первого сердечника 24, показанного на фиг.2, в аспектах, описанных ниже. В этом варианте осуществления, выемка 42 сформирована в соединительной части 24b на ее внутренней стороне в радиальном направлении, за счет этого сегментируя соединительную часть 24b на первую соединительную часть 44а и вторую соединительную часть 44b. Первая соединительная часть 44а и вторая соединительная часть 44b расположены рядом друг с другом в периферическом направлении сердечника 20 статора.

[0055] В этом варианте осуществления, выемка 42 сформирована таким образом, что первая соединительная часть 44а имеет третью соединительную поверхность 46а, которая обращена ко второй соединительной части 44b в периферическом направлении, а вторая соединительная часть 44b имеет четвертую соединительную поверхность 46b, которая обращена к первой соединительной части 44а в периферическом направлении и должна быть соединена с третьей соединительной поверхностью 46а. Первая соединительная часть 44а и вторая соединительная часть 44b являются интегрально непрерывными на внешней стороне выемки 42 в радиальном направлении (на внешней стороне третьей соединительной поверхности 46а и четвертой соединительной поверхности 46b в радиальном направлении). В сердечнике 20 статора, третья соединительная поверхность 46а и четвертая соединительная поверхность 46b расположены на внешней стороне первой соединительной поверхности 40 в радиальном направлении.

[0056] В этом варианте осуществления, поскольку выемка 42 сформирована в соединительной части 24b, соединительная часть 24b может легко деформироваться при изгибе первого сердечника 24 в дугообразную форму. Кроме того, ширина в периферическом направлении участка первого сердечника 24, в который должен вводиться второй сердечник 26 (зазор между смежными первыми формирующими ярмо частями 24а), может увеличиваться при проектировании за счет ширины выемки 42. Это упрощает прикрепление второго сердечника 26 к первому сердечнику 24. Когда стальной лист (первый сердечник 24) деформируется, ухудшение с точки зрения потерь в сердечнике возникает в деформируемой части вследствие пластической деформации или остаточного механического напряжения. В этом отношении, в крайней внешней периферийной части ярма 20а, участки, расположенные на прямых линиях, продолжающихся в радиальном направлении посредством прохождения через центры зубьев 20b в периферическом направлении, возбуждаются в меньшей степени. В этом варианте осуществления, большая часть деформации первого сердечника 24 интенсивно возникает в участках, которые возбуждаются в меньшей степени, так что величина ухудшения с точки зрения потерь в сердечнике первого сердечника 24 вследствие деформации является чрезвычайно низкой.

[0057] Как показано на фиг. 6(a), цилиндрический резонатор может формироваться на переднем конце выемки 42. В этом варианте осуществления, как показано на фиг. 6(b), выемка 42 в первом сердечнике 24 имеет такую форму, что полость 43 сформирована на внешней стороне третьей соединительной поверхности 46а и четвертой соединительной поверхности 46b в радиальном направлении, когда первый сердечник 24 изгибается в дугообразную форму. Посредством формирования выемки 42, имеющей такую форму, соединительная часть 24b может плавно деформироваться при изгибе первого сердечника 24 в дугообразную форму.

[0058] Положение, в котором сформирована выемка, не ограничено положением в примере, описанном выше. Например, как показано на фиг. 7, выемка 42 может быть сформирована в первом сердечнике 24 на границе между соединительной частью 24b и первой формирующей ярмо частью 24а.

[0059] В этом варианте осуществления, в результате формирования выемки 42, пятая соединительная поверхность 46 с, которая обращена к первой формирующей ярмо части 24а в периферическом направлении, формируется на одном конце соединительной части 24b в периферическом направлении, а шестая соединительная поверхность 46d, которая обращена к пятой соединительной поверхности 46с в периферическом направлении и должна быть соединена с пятой соединительной поверхностью 46с, формируется на первой формирующей ярмо части 24а. Первая формирующая ярмо часть 24а и соединительная часть 24b являются интегрально непрерывными на внешней стороне выемки 42 в радиальном направлении (на внешней стороне пятой соединительной поверхности 46с и шестой соединительной поверхности 46d в радиальном направлении). В сердечнике 20 статора, пятая соединительная поверхность 46с и шестая соединительная поверхность 46d расположены на внешней стороне первой соединительной поверхности 40 в радиальном направлении.

[0060] В этом варианте осуществления, снова, поскольку выемка 42 формируется, соединительная часть 24b может легко деформироваться при изгибе первого сердечника 24 в дугообразную форму. Это упрощает прикрепление второго сердечника 26 к первому сердечнику 24. Выемка, сформированная в этом варианте осуществления, также может иметь форму, аналогичную форме выемки 42, показанной на фиг. 6.

[0061] В варианте осуществления, описанном выше, поясняется случай, в котором, если смотреть в осевом направлении, первая наклонная поверхность 40а, вторая наклонная поверхность 40b, третья наклонная поверхность 60а и четвертая наклонная поверхность 60b формируются таким образом, что они продолжаются по прямой линии. Тем не менее, форма первой наклонной поверхности 40а, второй наклонной поверхности 40b, третьей наклонной поверхности 60а и четвертой наклонной поверхности 60b не ограничена формами в примере, описанном выше.

[0062] Фиг. 8 является схемой, показывающей другой пример формы первой наклонной поверхности 40а, второй наклонной поверхности 40b, третьей наклонной поверхности 60а и четвертой наклонной поверхности 60b. На фиг. 8, показаны не только опорная линия L1, но также и прямые линии L6 и L7, которые параллельны опорной линии L1, если смотреть в осевом направлении. Как показано на фиг. 8, если смотреть в осевом направлении, первая наклонная поверхность 40а, вторая наклонная поверхность 40b, третья наклонная поверхность 60а и четвертая наклонная поверхность 60b могут иметь дугообразную форму. За счет сердечника 20 статора согласно этому варианту осуществления, достигаются преимущества, идентичные преимуществам сердечника 20 статора, описанного выше.

[0063] В варианте осуществления, описанном выше, поясняется случай, в котором первая соединительная поверхность 40 и вторая соединительная поверхность 60 имеют две наклонных поверхности, которые наклонены относительно опорной линии L1. Тем не менее, первая соединительная поверхность и вторая соединительная поверхность могут включать поверхность, которая параллельна опорной линии L1, если смотреть в осевом направлении.

[0064] В варианте осуществления, описанном выше, поясняется случай, в котором один первый сердечник 24 изгибается в кольцевую форму и используется в качестве компонента сердечника 20 статора. Тем не менее, множество первых сердечников 24, изогнутых в дугообразной форме, могут соединяться между собой в кольцевую форму и использоваться в качестве компонента сердечника 20 статора. В качестве альтернативы, часть сердечника статора может формироваться посредством ленточного первого сердечника 24 и множества вторых сердечников 26, и другая часть сердечника статора может формироваться посредством сердечника, отличного от ленточного сердечника (расширенного сердечника). Например, в другой части сердечника статора, описанного выше, ярмо и зубья могут формироваться за одно целое. В качестве альтернативы, например, в другой части сердечника статора, описанного выше, может предусматриваться множество отдельных формирующих ярмо частей (т.е. в первом сердечнике 24, описанном выше, соединительные части 24b опускаются, и предусматриваются только две или более первых формирующие ярмо части 24а), и вторые сердечники 26 могут располагаться посередине между формирующими ярмо частями.

[0065] В варианте осуществления, описанном выше, длина углубления 28 в периферическом направлении задается больше толщины участка второй формирующей ярмо части 26а, которая имеет наименьшую толщину в периферическом направлении. Тем не менее, как показано на фиг. 9, длина углубления 28 в периферическом направлении может задаваться меньше толщины участка второй формирующей ярмо части 26а, которая имеет наименьшую толщину в периферическом направлении. Хотя это и не показано, длина углубления 28 в периферическом направлении может задаваться меньше толщины участка второй формирующей ярмо части 26а, которая имеет наибольшую толщину в периферическом направлении, и больше толщины участка второй формирующей ярмо части 26а, которая имеет наименьшую толщину в периферическом направлении.

[0066] Кроме того, в варианте осуществления, описанном выше, углубления 28 рядом друг с другом в периферическом направлении являются отдельными друг от друга. Тем не менее, как показано на фиг. 10, углубления 28 рядом друг с другом в периферическом направлении могут быть непрерывными друг с другом.

ПРОМЫШЛЕННАЯ ПРИМЕНИМОСТЬ

[0067] Как описано выше, согласно настоящему изобретению, могут предлагаться разъемный сердечник статора, имеющий ярмо и зубья, которые могут надлежащим образом закрепляться, и вращающаяся электрическая машина, содержащая сердечник статора.

ПЕРЕЧЕНЬ ССЫЛОЧНЫХ ПОЗИЦИЙ

[0068] 10 - статор

12 - ротор

14 - корпус

20 - сердечник статора

20а - ярмо

20b - зуб

22 - катушка

24 - первый сердечник

24а - первая формирующую ярмо часть

24b - соединительная часть

26 - второй сердечник

26а - вторая формирующая ярмо часть

26b - формирующая зубья часть

8 - углубление

30 - поддерживающая катушку часть

40 - первая соединительная поверхность

40a - первая наклонная поверхность

40b - вторая наклонная поверхность

50 - опорная окружность

60 - вторая соединительная поверхность

60а - третья наклонная поверхность

60b - четвертая наклонная поверхность

100 - вращающаяся электрическая машина

L1 - опорная линия

Изобретение относится к области электротехники. Технический результат – повышение прочности взаимного скрепления элементов разъемного сердечника статора. Сердечник 20 статора имеет ленточный первый сердечник 24 и множество вторых сердечников 26. Первый сердечник 24 имеет множество первых формирующих ярмо частей 24а и множество соединительных частей 24b, которые соединяют первые формирующие ярмо части 24а рядом друг с другом в периферическом направлении между собой. Второй сердечник 26 имеет вторую формирующую ярмо часть 26а, расположенную посередине между парой смежных первых формирующих ярмо частей 24а, и формирующую зубья часть 26b, которая выступает внутрь в радиальном направлении из первых формирующих ярмо частей 24а. Первая формирующая ярмо часть 24а и вторая формирующая ярмо часть 26а соединены между собой в первой соединительной поверхности 40 и второй соединительной поверхности 60. При этом для достижения технического результата соединительные поверхности 40, 60 содержат соответствующие плоскости 40a, 40b, 60a, 60b, выполненные наклонными относительно опорной линии L1, проходящей через центр первой формирующей ярмо части 24а в периферическом направлении. 3 н. и 5 з.п. ф-лы, 11 ил.

1. Разъемный сердечник статора, имеющий цилиндрическое ярмо и множество зубьев, которые выступают от ярма внутрь в радиальном направлении ярма, содержащий:

ленточный первый сердечник; и множество вторых сердечников, которые прикреплены к первому сердечнику таким образом, чтобы выступать от первого сердечника внутрь в радиальном направлении ярма,

при этом первый сердечник имеет множество первых формирующих ярмо частей, которые формируют ярмо и расположены с интервалами в периферическом направлении ярма, и множество соединительных частей, которые соединяют внешние края в радиальном направлении первых формирующих ярмо частей рядом друг с другом в периферическом направлении между собой,

каждый из вторых сердечников имеет вторую формирующую ярмо часть, которая формирует ярмо и расположена посередине между парой первых формирующих ярмо частей, смежных в периферическом направлении, и формирующую зубья часть, которая выступает внутрь в радиальном направлении от пары первых формирующих ярмо частей для формирования одного из зубьев,

первая формирующая ярмо часть имеет первую соединительную поверхность для соединения со второй формирующей ярмо частью на каждой стороне в периферическом направлении,

вторая формирующая ярмо часть имеет вторую соединительную поверхность для соединения с первой соединительной поверхностью первой формирующей ярмо части на каждой стороне в периферическом направлении,

если смотреть в осевом направлении ярма, при условии, что виртуальная прямая линия, продолжающаяся в радиальном направлении посредством прохождения через центр первой формирующей ярмо части в периферическом направлении, представляет собой опорную линию первой формирующей ярмо части, первая соединительная поверхность включает первую наклонную поверхность, которая наклонена относительно опорной линии таким образом, что она приближается к опорной линии в периферическом направлении при прохождении наружу в радиальном направлении, и вторую наклонную поверхность, которая предусмотрена на внутренней стороне первой наклонной поверхности в радиальном направлении и наклонена относительно опорной линии таким образом, что она приближается к опорной линии в периферическом направлении при прохождении внутрь в радиальном направлении, и

если смотреть в осевом направлении, вторая соединительная поверхность для соединения с первой соединительной поверхностью первой формирующей ярмо части имеет третью наклонную поверхность и четвертую наклонную поверхность, которые наклонены относительно опорной линии таким образом, что они продолжаются вдоль первой наклонной поверхности и второй наклонной поверхности первой формирующей ярмо части, соответственно.

2. Сердечник статора по п. 1, в котором формирующая зубья часть имеет поддерживающую катушку часть, которая поддерживает катушку, и

в периферическом направлении ширина второй формирующей ярмо части меньше ширины поддерживающей катушку части.

3. Сердечник статора по п. 1 или 2, в котором, если смотреть в осевом направлении, при условии, что виртуальная окружность, которая сцентрирована на осевом центре ярма и описывает множество первых формирующих ярмо частей, представляет собой опорную окружность, углубление, которое углублено внутрь от опорной окружности в радиальном направлении, сформировано во внешней поверхности соединительной части в радиальном направлении.

4. Сердечник статора по любому из пп. 1-3, в котором соединительная часть сформирована за одно целое с парой первых формирующих ярмо частей рядом друг с другом.

5. Сердечник статора по любому из пп. 1-4, в котором соединительная часть имеет первую соединительную часть и вторую соединительную часть, расположенные рядом друг с другом в периферическом направлении,

первая соединительная часть имеет третью соединительную поверхность, которая обращена ко второй соединительной части в периферическом направлении,

вторая соединительная часть имеет четвертую соединительную поверхность, которая обращена к первой соединительной части в периферическом направлении и должна быть соединена с третьей соединительной поверхностью, и

первая соединительная часть и вторая соединительная часть являются интегрально непрерывными друг с другом на внешней стороне третьей соединительной поверхности и четвертой соединительной поверхности в радиальном направлении.

6. Сердечник статора по любому из пп. 1-5, в котором первый сердечник и множество вторых сердечников включают множество неориентированных листов электромагнитной стали, уложенных друг на друга.

7. Способ изготовления статора, включающего сердечник статора по любому из пп. 1-6, в котором:

первый сердечник в расширенном состоянии располагают на внешней стороне катушки, расположенной в кольцевой форме, и

катушку и множество вторых сердечников присоединяют к первому сердечнику посредством последовательного введения множества вторых сердечников в катушку и первый сердечник с внутренней стороны катушки при изгибе первого сердечника вдоль внешней периферии катушки.

8. Вращающаяся электрическая машина, содержащая:

сердечник статора по любому из пп. 1-6;

катушку, поддерживаемую множеством зубьев сердечника статора; и

ротор, расположенный в сердечнике статора.
