Способ крепления полюсов Советский патент 1978 года по МПК H02K15/06

(54) СПОСОБ КРЕПЛЕНИЯ ПОЛЮСОВ

Изобретение относится к области электрических машин, в частности к способу установки в машине собранных обмоток. Известен способ крепления по.шосны катушек электрических машин к сердеч нику полюса и к корпусу с помсяцью склеивающего вещества l . Недостатком такого способа является отсутствие стабильности качества крепления из-за временного старения клеящих свойств жидких и пастооб разных клеящих веддеств. Известен также способ крепления полюсов с установленными на них изолированными катушками в корпусе элек рической машины, при котором катушки надевают на полюса, крепят эпоксидны компаундом и притягивают к корпусу винтами 23 Изолированную катушку, насаженную на полюс, погружают нижней часть в ванну с лаком этилцеллюлозы, после застыв.ания которого зазоры между катушкой и полюсом заливают полимером эпоксидной смолы, затем после желиро вания смолы с нижней части катушки и полюса удаляют защитный слой этилцеллюлозы и подвергают нагреву. недостатком этого способа является неподвижное крепление катушки, которое происходит только по поверхности внутреннего окна катушки, а также наличие зазора в нижней части катушки с полюсом, что снижает надежность крепления. ., Целью изобретения является повышение надежности крепления. Это достигается тем, что изолированные катушки нагревают и на их поверхность напыляют эпоксидный порошкообразный компаунд, затем после установки на полюсах закрепляют предварительно в. корпусе,нагревают до пластичного состояния напыленного покрытия, после чего окончательно подтягивают винты и подвергают термообработке до полимеризации покрытия. На фиг. 1 показана катушка, предварительно собранная с полюсом и корлусом; на фиг. 2 - то же после окончательной сборки. Шаблонированная полюсная катушка 1 покрыта слоем изоляции 2, а затем напыленным слоем эпоксидного порошкообразного компаунда 3. Катушка надета на по.гаос 4, который крепится к полюсу.5 вкнтами 6,

Сборка осуществляется следующим образом.

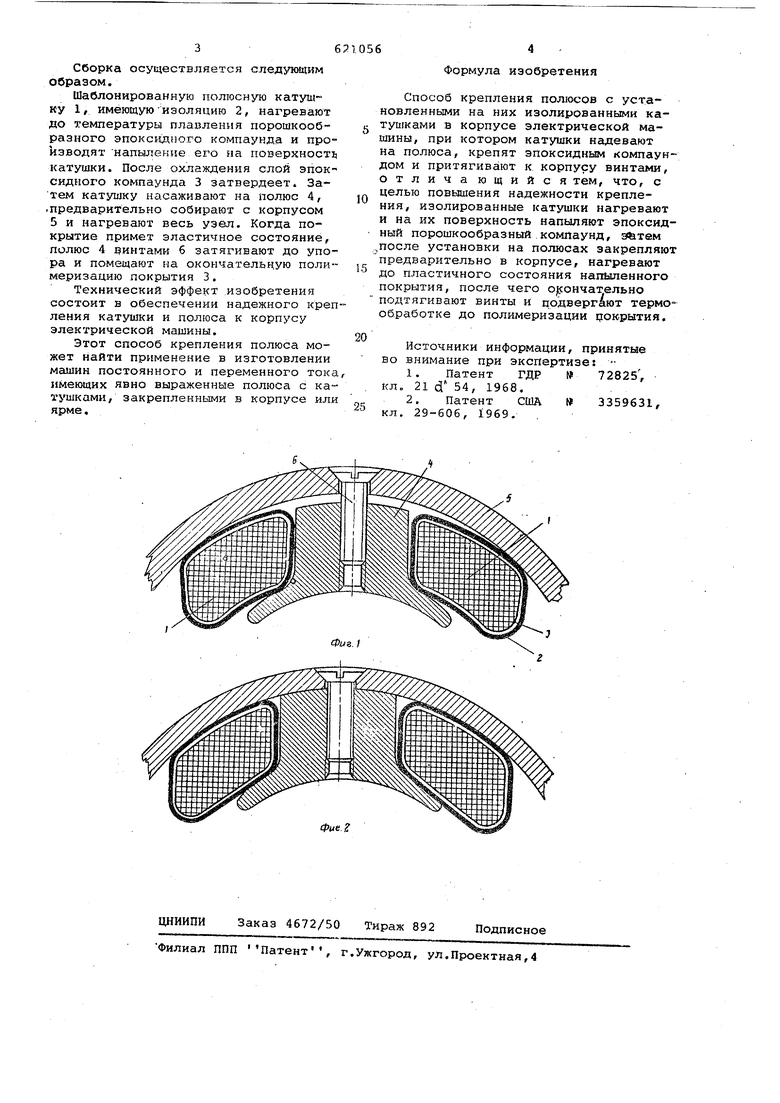

Шаблонированную полюсную катушку 1, имеющуюИЗОЛЯЦИЮ 2, нагревают до температуры плавления порошкообразного эпоксидного компаунда и производят напы гение ехо на поверхност) катушки. После охлаждения слой эпоксидного компаунда 3 затвердеет. Затем катушку насаживают на полюс 4, .предварительно собирают с корпусом 5 и нагревают весь узел. Когда покрытие примет эластичное состояние, полюс 4 1 интами б затягивают до упора и помещают на окончательную полимеризацию покрытия 3.

Технический эффект изобретения состоит в обеспечении надежного крепления катушки и полюса к корпусу электрической машины.

Этот способ крепления полюса может найти применение в изготовлении машин постоянного и переменного тока имеющих явно выраженные полюса с катушками/ закрепленными в корпусе или ярме.

Фме.

Формула изобретения

Способ крепления полюсов с установленными на них изолированными катушками в корпусе электрической машины, при котором катушки надевают на полюса, крепят эпоксидным компаундом и притягивают к корпусу винтами, отлича ющийся тем, что, с целью повышения надежности крепления, изолированные катушки нагревают и на их поверхность напыляют эпоксидный порошкообразный компаунд, гЛтем ,после установки на полюсах закрепляют предварительно в корпусе, нагревают до пластичного состояния нагшленного покрытия, после чего о)е :ончательно подтягивают винты и подвергают термообработке до полимеризации цок-рытия.

Источники информации, принятые во внимание при экспертизе:

2.Патент США № 3359631, кл. 29-606, 1969.
