Устройство для определения индекса летучих фенолов в воде Российский патент 2025 года по МПК C12Q1/02 G01N27/327 G01N33/18

[01] Область техники

[02] Изобретение относится к области экологического мониторинга окружающей среды, а именно к устройствам для определения индекса летучих фенолов в воде и может быть использовано для оценки состояния поверхностных вод и контроля процессов очистки сточной воды от летучих фенолов.

[03] Уровень техники

[04] Фенольный индекс определяется количеством летучих фенолов (в мкг/дм³). Продолжительность стандартного метода составляет 6 часов (ПНДФ 14.1:2.105-97. Методика выполнения измерений массовой концентрации летучих фенолов в природных и очищенных сточных водах фотометрическим методом после отгонки с водяным паром. - М.: 1997. - 19 с), поэтому растет потребность в разработке экспресс-анализаторов.

[05] Известно устройство для экспресс-определения летучих фенолов, которое представляет собой биосенсор для определения фенола и катехола, включающий кислородный электрод Кларка, сопряженный с биорецептором, содержащим иммобилизованные на носителе клетки актинобактерий Rhodococcus gordoniae ВКМ Ас-2845Д. (Микроорганизмы из очистных сооружений как основа для определения фенола / Т. Н. Куеичкина, Е. Н. Капаруллина, Н. В. Доронина [и др.] // Экология родного края: проблемы и пути их решения: Материалы XV Всероссийской с международным участием научно-практической конференции, Киров, 18 мая 2020 года. Том Книга 2. - Киров: Вятский государственный университет, 2020. - С.76-81). Устройство содержит физико-химический преобразователь на основе кислородного электрода Кларка и иммобилизованный биоматериал - бактерии Rhodococcus gordoniae Leto, иммобилизованные на хроматографической стеклобумаге, нейлоновую сетку. Диапазон определяемых концентраций фенола составил от 2,35 мг/дм³ до 47 мг/дм³, субстратная специфичность биосенсора на основе штамма Rhodococcus gordoniae Leto составляет 8 субстратов помимо фенола. Существенным недостатком устройства является высокая нижняя граница определяемых концентрация (2,35 мг/дм³), не позволяющая проводить анализ проб с содержанием фенола на уровне предельно-допустимых концентраций [СанПиН 2.1.4.1074-01. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества].

[06] Наиболее близким аналогом изобретения является устройство для экспресс-мониторинга индекса летучих фенолов, раскрытое в статье Перчиков, Р. П. Исследование метрологических характеристик рецепторных систем на основе медиатора ферроцена и бактерий Pseudomonas putida BS394(Pbs216) и Rhodococcus pyridinivorans SAP для определения фенолъного индекса природных вод//Вестник биотехнологии и физико-химической биологии им. Ю.А. Овчинникова. - 2023. - Т. 19, №2. - С.32-38. Устройство содержит пластмассовый трубчатый корпус, в его полости располагается платиновый проводник, погруженный в графитовую пасту на основе минерального масла и графитовой пудры, и замешанного в нее ферроцена, рабочая поверхность покрыта слоем иммобилизованных адаптированных к фенолу бактерий Pseoudomonas putida BS394 (pBS216), которые зафиксированы диализной мембраной с помощью пластикового кольца. Бактерии Pseudomonas putida BS394 являются носителем нафталиновой плазмиды (pBS216), которая обеспечивает процесс биодеградации нафталина, оказывая детерминирующие окисление этого соединения до метаболитов цикла Кребса и оказывает положительное влияние на процесс окисления ароматических соединений. Устройство позволяет определять фенол в концентрациях от 0,5 мг/дм³, время анализа одной пробы составляет 5 минут, долговременная стабильность 2 суток, коэффициент чувствительности, составляет (0,05±0,01)⋅10^-3 мкА дм³/мг, число регистрируемых субстратов 16, включая легкоокисляемые субстраты, не входящие в фенольный индекс. Замена физико-химического преобразователя с кислородного электрода на модифицированный графитопастовый электрод позволяет работать при более низких потенциалах, определяемых свойствами электроактивных частиц - ферроцена. Использование иммобилизованных адаптированных к фенолу бактерий Pseudomonas putida BS394 (pBS216) позволяет определять более низкие значения индекса летучих фенолов.

[07] Однако технической проблемой является большое количество легкоокисляемых субстратов, не входящих в фенольный индекс и недостаточно высокий коэффициента чувствительности устройства

[08] Раскрытие сущности изобретения

[09] Техническим результатом изобретения является увеличение долговременной стабильности, сужение спектра окисляемых субстратов, не входящего в фенольный индекс, и увеличение коэффициента чувствительности устройства.

[010] Указанный технический результат достигается в устройстве для определения индекса летучих фенолов в воде, за счет того, что оно содержит измерительную кювету, электрод сравнения и рабочий электрод, выполненный в виде графитопастового электрода, поверхность которого модифицирована покрытием, удерживаемым диализной мембраной. При этом покрытие включает: редокс-слой, выполненный из композитного полимера, содержащего бычий сывороточный альбумин, ковалентно сшитый с ферроценкарбоксальдегидом, и включения углеродных нанотрубок; и слой фермента лакказы, нанесенный на редокс-слой.

[011] Предусмотрены частные варианты реализации устройства, согласно которым:

[012] - рабочий графитопастовый электрод включает: трубчатый корпус; размещенную в корпусе графитовую пасту, которая содержит графитовую пудру и минеральное масло; и погруженный в графитовую пасту металлический проводник;

[013] - диализная мембрана зафиксирована на корпусе посредством фиксирующего кольца;

[014] - устройство дополнительно включает мешалку для измерительной кюветы;

[015] - в качестве электрода сравнения использован хлоридсеребряный электрод.

[016] Указанный технический результат достигается также в покрытии рабочего электрода устройства для определения индекса летучих фенолов в воде, за счет того, что оно содержит: редокс-слой, выполненный из композитного полимера, содержащего бычий сывороточный альбумин, ковалентно сшитый с ферроценкарбоксальдегидом, и включения углеродных нанотрубок; и слой фермента лакказы, нанесенный на редокс-слой. В частном случае реализации бычий сывороточный альбумин, ковалентно сшитый с ферроценкарбоксальдегидом (БСА-ФЦ), и углеродные нанотрубки, использованы в соотношении на 3,5 мг БСА-ФЦ 0,025 мг углеродных нанотрубок.

[017] Достижение технического результата обусловлено в большей мере за счет конфигурации покрытия рабочего электрода. Увеличение коэффициента чувствительности, с одной стороны, связано с улучшением электронной проводимости за счет введение в состав редокс-слоя углеродных нанотрубок. Регистрируемый аналитический сигнал приобретает более высокие значения, и, таким образом, повышается чувствительность определения индекса летучих фенолов. С другой стороны, за счет введения в состав редокс-слоя модифицированного ферроценкарбоксальдегидом бычьего сывороточного альбумина повышается эффективность электронного переноса: ковалентносвязанный ферроцен непосредственно на более близком расстоянии может взаимодействовать с ферментом и, таким образом, ускоряет перенос электронов, образующихся в результате протекания ферментативных реакций. Увеличение долговременной стабильности обусловлено использованием в составе редокс-слоя модифицированного ферроценкарбоксальдегидом бычьего сывороточного альбумина, который является биосовместимым для ферментов и микроорганизмов. Ковалентное связывание медиатора предотвращает вымывание редокс-частиц ферроцена. Изменение числа окисляемых субстратов связано с изменением биорецепторного элемента на фермент в виде лакказы.

[018] Краткое описание чертежей

[019] Изобретение поясняется фигурами, где:

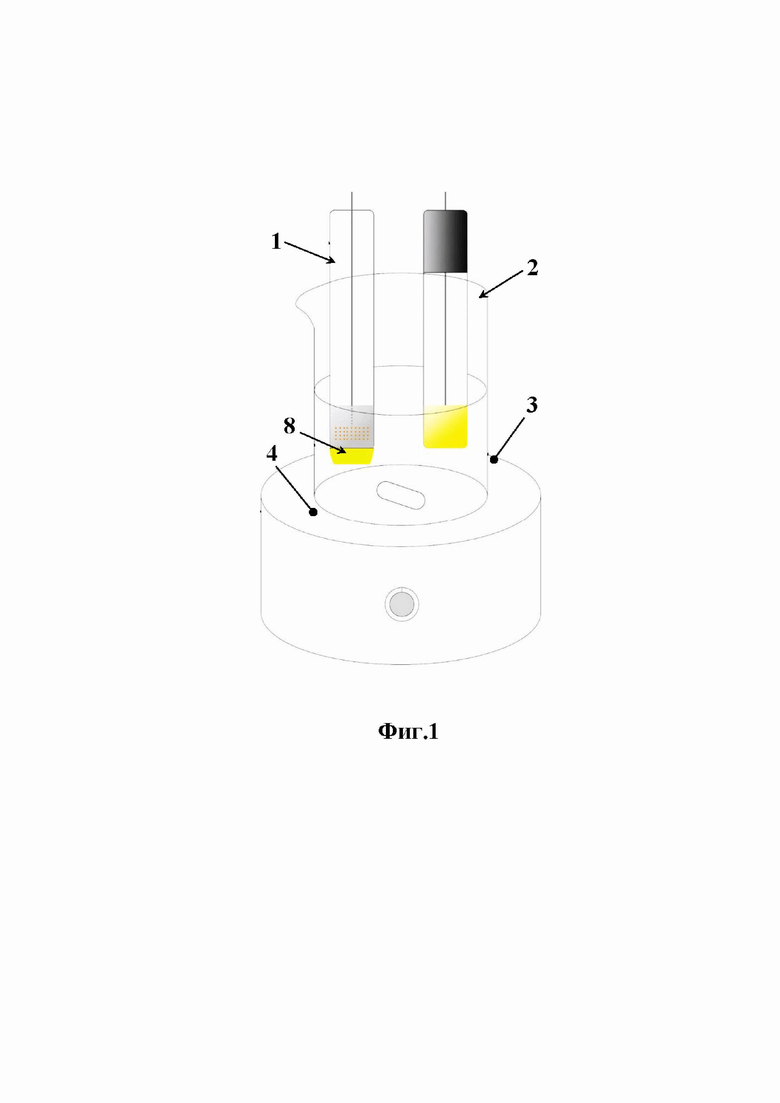

[020] На фигуре 1 показана общая схема устройства,

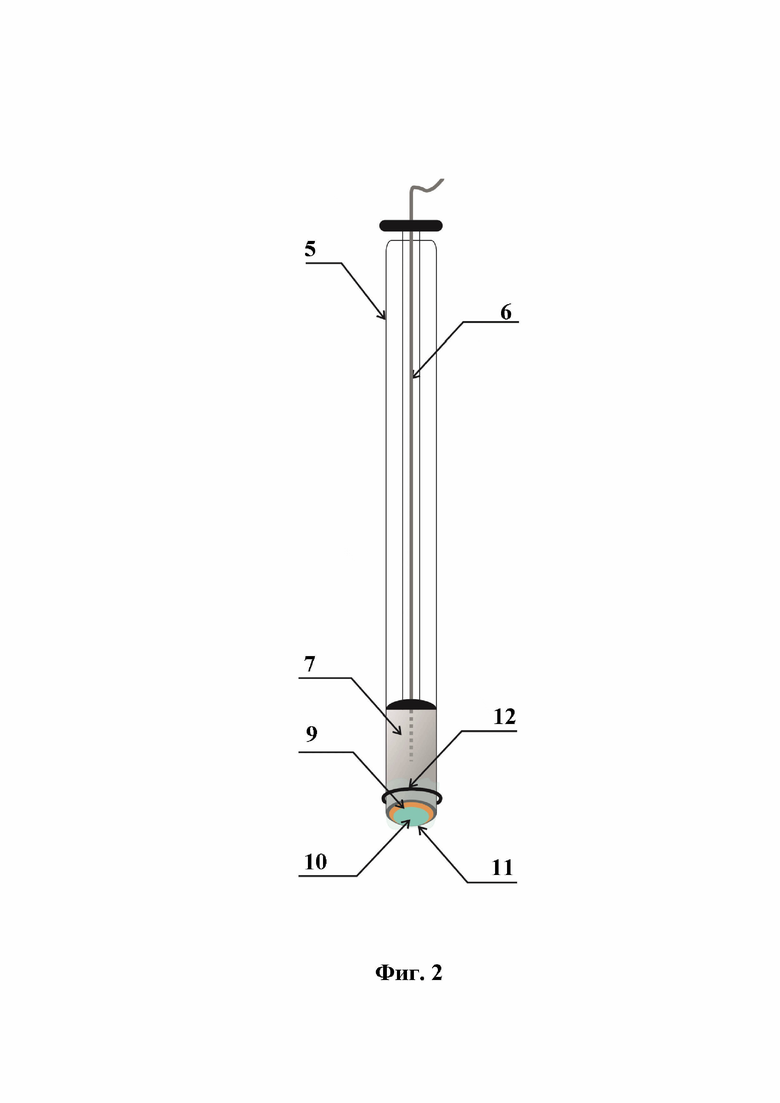

[021] На фигуре 2 показана схема рабочего электрода,

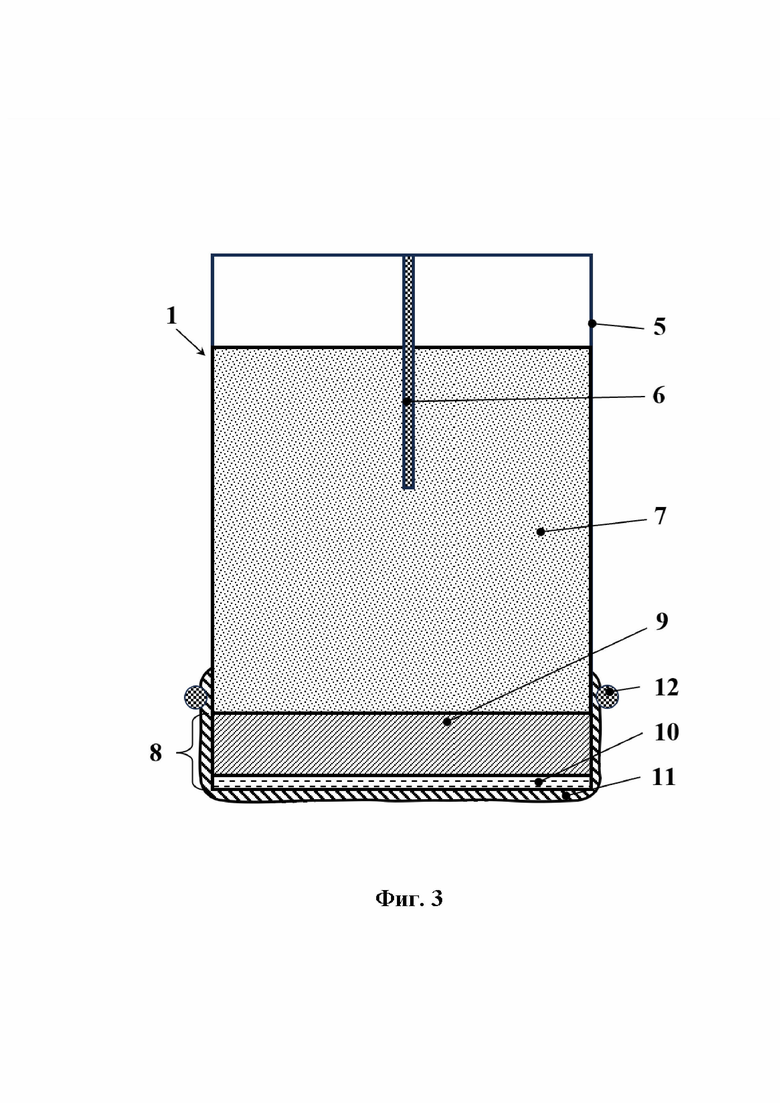

[022] На фигуре 3 показана схема нижней части рабочего электрода.

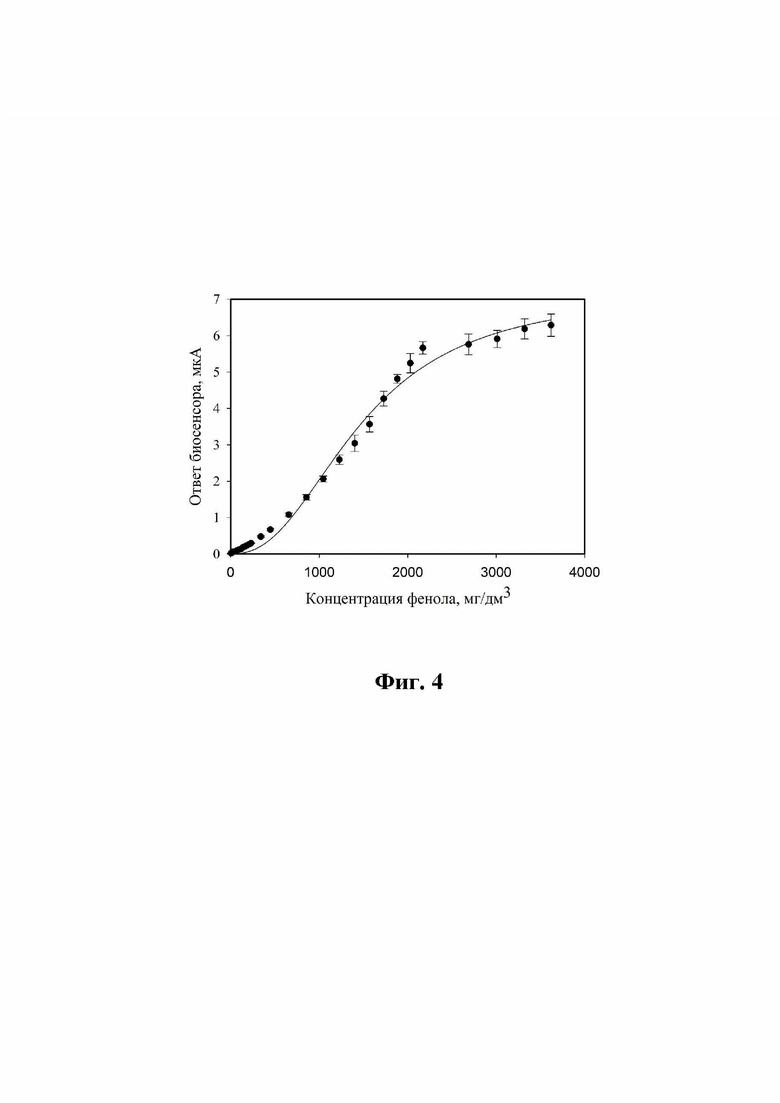

[023] На фигуре 4 показана калибровочная кривая устройства.

[024] Элементы обозначены на фигурах следующими позициями:

1 рабочий электрод,

2 электрод сравнения,

3 - измерительная кювета,

4 - мешалка,

5 - корпус рабочего электрода,

6 - металлический проводник,

7 - графитовая паста,

8 - покрытие,

9 - редокс-слой,

10 - слой фермента,

11 диализная мембрана,

12 фиксирующее кольцо

[025] Осуществление изобретения

[026] Заявленное устройство включает рабочий электрод (1) и электрод сравнения (2), размещаемые в измерительной кювете (3), и, при необходимости, магнитную мешалку (4) для кюветы.

[027] Рабочий электрод (1) выполнен в виде графитопастового электрода, содержащего пластмассовый трубчатый корпус (5), графитовую пасту (7) из графитовой пудры и минерального масла, размещенную в нижней части корпуса (5), и металлический (платиновый) проводник (6) погруженный одним концом в графитовую пасту (7), а другим концом выходящий из верхней части корпуса. На нижнюю часть рабочего электрода (1) нанесено покрытие (8), содержащее редокс-слой (9) из композитного материала на основе модифицированного ферроценкарбоксальдегидом бычьего сывороточного альбумина (матрица) и углеродных нанотрубок (включения) и слой фермента (10) в виде лакказы. Покрытие зафиксировано на корпусе (1) диализной мембраной (11), надетой на нижний конец корпуса (1), и фиксирующего кольца (12), надетого на конец корпуса поверх мембаны.

[028] Электрод сравнения (2), предпочтительно, представляет собой хлорсеребряный электрод.

[029] Рабочий электрод (1) собирают следующим образом. Готовят графитовую пасту (7) следующего состава: графитовая пудра - 100 мг, минеральное масло - 40 мкл. Графитовой пастой (7) заполняют нижнюю часть трубчатого корпуса (1)5. Металлический проводник (6) погружают в графитовую пасту. Затем после высыхании пасты нижнюю поверхность полученного рабочего электрода (1) зачищают и модифицируют покрытием (8). Для нанесения редокс-слоя (9) поверхность электрода покрывают 10 мкл суспензии углеродных нанотрубок 250 мг/мл. Модифицированный ферроценкарбоксальдегидом бычий сывороточный альбумин массой 0,0035 г (10 мкл) растворяют в 50 мкл фосфатного буфера (рН=6,8) и добавляют 7,5 мкл глутарового альдегида и через 10 секунд добавляют к нанесенному слою 10 мкл 2,5%-ной суспензии одностенных углеродных нанотрубок. Полученный композитный редокс-слой (9) высушивают при комнатной температуре с получением соотношения компонентов - на 3,5 мг БСА-ФЦ - 0,025 мг углеродных нанотрубок. Поверх редокс-слоя (9) наносят раствор фермента лакказы с общим титром 31,9 Ед/см³ 10 мкл, высушивают при комнатной температуре с получением слоя фермента (10). Затем на нижний конец корпуса (1) надевают диализную мембрану (11) и закрепляют ее фиксирующим кольцом (12).

[030] Для устройства для определения индекса летучих фенолов в воде используют измерительную кювету (3) объемом 5 мл, содержащую калий-натрий фосфатный буферный раствор (рН=6,8). В измерительную кювету (3) погружают электрод сравнения (2) и рабочий электрод (1) таким образом, чтобы калий-натрий фосфатный буферный раствор контактировал с иммобилизованным биоматериалом в виде слоя фермента (10).

[031] Устройство посредством металлического проводника (6) подключают к гальванопотенциостату «Corrtest», регистрирующего зависимость силы тока от времени.

К потенциостату подключают электрод сравнения (2). Измерения проводят при постоянном потенциале +450 мВ и непрерывном перемешивании раствора с помощью магнитной мешалки (300 об/мин) при комнатной температуре.

[032] После установления стабильного уровня тока в измерительную кювету микропипеткой вводят необходимое количество раствора анализируемого вещества. После каждого измерения производят промывку измерительной кюветы калий-натрий-фосфатным буферным раствором. Скорость окисления фенола и его гомологов рассчитывают по амплитуде силы тока (ответ сенсора, ΔI, мкА) и определяют значение индекса летучих фенолов по предварительно построенной с помощью стандартного раствора фенола калибровочной кривой (см. фиг.4).

[033] В таблице показаны сравнительные данные характеристик заявленного устройства и устройства согласно ближайшему аналогу

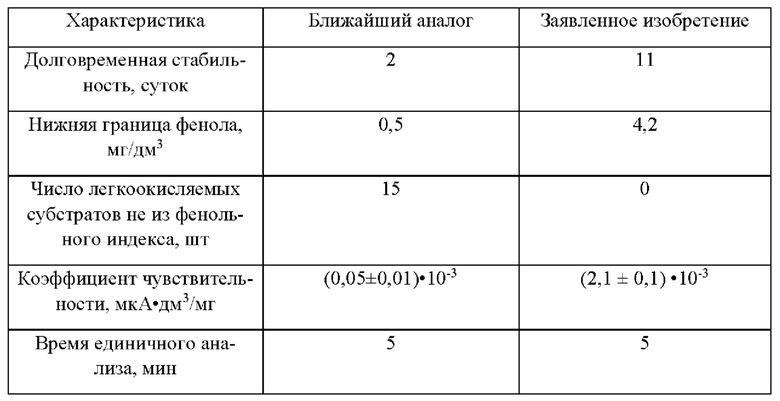

[034] Таблица. Сравнительные характеристики устройств.

[035] Заявляемое устройство обеспечивает увеличение долговременной стабильности с 2 суток (ближайший аналог) до 11 суток, сужение спектра окисляемых субстратов не входящего в фенольный индекс с 15 веществ (ближайший аналог) до 0, увеличение коэффициента чувствительности с (0,05±0,01)⋅10^-3 мкА⋅дм³/мг (ближайший аналог) до (2,1±0,1)⋅10^-3 мкА⋅дм³/мг.

[036] Таким образом, устройство для определения индекса летучих фенолов в водных средах не требует привлечения высококвалифицированного персонала и позволяет определять фенольный индекс в течение (долговременная стабильность) 11 суток, при этом устройство не генерирует ложно-положительные сигналы при введении легкоокисляемых субстратов, таких как: ксилоза, галактоза, манноза, глюкоза, сахароза, лактоза, метанол, бутанол-1, 2-метилпропанол-2, 2-метилпропанол-1, 3 - метил бутанол-1, этанол, аргинин, бензоат калия, ДДС (додецилсульфат) натрия.

[037] Нижняя граница определяемых концентраций устройства для определения летучих алкилфенолов в водных средах составляет 4,2 мг/дм³, что позволяет проводить мониторинг качества сточных вод централизованных систем водоотведения, для которых установлена предельно-допустимая концентрация суммы фенолов - 5 мг/дм³ (Постановление Правительства РФ от 29.07.2013 N644 (ред. от 30.11.2021) "Об утверждении Правил холодного водоснабжения и водоотведения и о внесении изменений в некоторые акты Правительства Российской Федерации". Приложение №5 к Правилам холодного водоснабжения и водоотведения).

Группа изобретений относится к биотехнологии. Предложены устройство для определения индекса летучих фенолов в воде, содержащее измерительную кювету, электрод сравнения и рабочий электрод, выполненный в виде графитопастового электрода, поверхность которого модифицирована покрытием, удерживаемым диализной мембраной, и покрытие рабочего электрода устройства, содержащее редокс-слой, выполненный из композитного полимера, содержащего бычий сывороточный альбумин, ковалентно сшитый с ферроценкарбоксальдегидом, и включения углеродных нанотрубок, и слой фермента лакказы, нанесенный на редокс-слой. Изобретения обеспечивают сужение спектра легкоокисляемых субстратов, не входящих в фенольный индекс, и увеличение коэффициента чувствительности устройства при проведение мониторинга летучих алкилфенолов сточных вод централизованных систем водоотведения. 2 н. и 5 з.п. ф-лы, 4 ил., 1 табл.

1. Устройство для определения индекса летучих фенолов в воде, содержащее измерительную кювету (3), электрод сравнения (2) и рабочий электрод (1), выполненный в виде графитопастового электрода, поверхность которого модифицирована покрытием (8), удерживаемым диализной мембраной (11),
