Устройство для надевания на обувь или стопу ноги, препятствующее налипанию грязи (варианты) Российский патент 2025 года по МПК A43B3/00

Изобретение относится к дорожным приспособлениям и к одежде и обуви. Служит для улучшения хождения по грязи и по жаре. Отдалённые приближения к идее изобретения существовали всегда, когда люди догадывались хотя бы обматывать обувь материалом менее подверженным налипанию грязи. При этом порой было и искусство намотки, чтобы этот материал и сбрасывал грязь. Сегодня известны бахилы и чехлы для облегчения хождения по грязи, что всё-таки недостаточно хорошо работают и мешают дыханию ног. Предлагаемое устройство направлено на преодоление этих недостатков.

Потребность в пешем преодолении грязи на пути существует у многих категорий людей, но наиболее остра эта проблема у пехоты.

В техническом плане же главные проблемы в том, что бы и в полном погружении ступни в грязь, грязь легко отпадала от ног, и в том чтобы устройство помогающее преодолевать грязь не мешало естественной вентиляции в обуви.

Решается она в первом случае за счёт натяжения скользкого водоотталкивающего материала под косым углом к поверхности земли, а во втором случае за счёт аэродинамического разряжения, создающего воздушную тягу для вентиляции.

В результате пользователь может улучшить свои ходовык увчества идя по грязи.

Устройство в своём составе имеет кольцевую распорку для оболочки, что можно назвать и чулком и бахилой и чехлом, распорка располагается вокруг ноги на промежутке от щиколотки до колена, а между них посредине оптимальное для универсального применения расстояние (то есть, не специально для очень глубокой или для мелкой грязи). Распорка может быть и раздвижной с фиксатором, для этого она может быть выполнена как телескопическое соединение, или с регулировкой длины только в ширину или и в длину тоже. Распорка может быть и в виде замкнутой рамки и кольца и в виде не замкнутой П- или U-образной рамки. Оболочка в своём низу изнутри может иметь форму копирующую поверхность подошвы обуви. От этого места до распорки она может быть в виде прочного тонкого материала покрытого плёнкой или ткани пропитанной до состояния плёнки. Выше распорки к наколеннику тоже натянут тканый материал, но только спереди, а задняя часть остаётся открытой, за исключением пары тонких гибких тяг сцепленных концом материала сзади возле распорки и тоже соединённых с наколенником. То есть устройство может характеризоваться и отверстием в оболочке в задней её части между распоркой и наколенником.

Наколенник же может быть соединён с поясом, связанным с верхом плечей портупеями или растяжками или жилетом, в том числе подрубашечными, связанными с поясом через отверстия в клапанах. Внутри оболочки для распорки могут иметься текстильные петли, а на распорке г-образные штырьки. Кроме того, может иметься текстильный или сетчатый ремешок с липучкой, соединённый с внутренней поверхностью оболочки возле места для распорки шнурками. На плёнке может иметься и трубчатое кольцо с капиллярными отверстиями, с кольцом может быть связан и шланг с краником и с ёмкостью для воды, и с возможностью подвесить на тело пользователя. В варианте для использования в воде распорка может быть в виде двух рамок в виде букв П или U, что соединены между собой в виде буквы V, и чьё соединение пружинное. Для этого варианта шнурки соединяющие ремешок и оболочку короткие, а от распорки до колена сзади пространство закрыто или клином на герметичной молнии или выреза нет и вовсе. Могут иметься и дополнительные шнурки связывающие петли на поверхности оболочки под ремешком и над распоркой. То есть вариант для воды характеризуется возможностью натяжения оболочки в форме плавника. Вверху оболочки имеется средство соединения её и связанных с ней гибких тяг с наколенником, например в виде двух упоров и шнурка с выпуском из текстильного канала для завязки. Варианты устройства могут быть совмещены в одном и том же устройстве. Варианты устройства могут быть и для не обутых ног, у которых может быть и ортопедическая подошва и с отделениями под пальцы. специальную форму под подошву или подошву устройство может не иметь. Распорка и оболочка могут быть приспособленными к соединению распорки снаружи оболочки. Распорка может соединяться не с оболочкой, а с ремешком или с обувью или ногой, а может быть соединена с оболочкой только её натягом. Устройство может иметь съёмную или несъёмную подкладку для утепления.

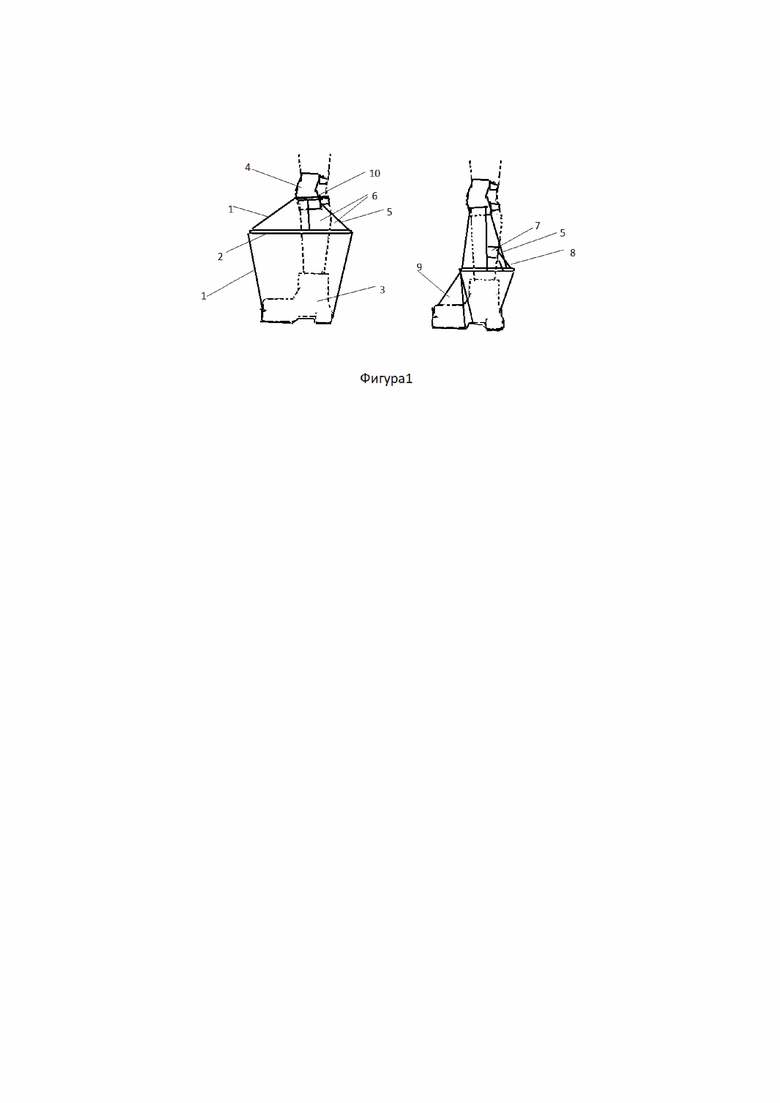

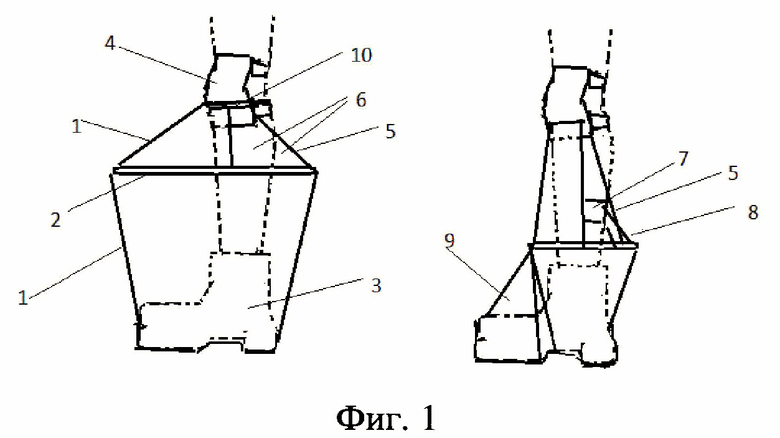

На фиг. 1 изображено два варианта устройство одно без обособленного носка, а другое с обособленным носком. В основном применять предполагается вариант с обособленным носком, сто хотя и со стороны носка имеет натяг не в лучшем направлении, но он гораздо компактнее. Оба варианта имеют 1 - оболочку, и 2 - распорку, оболочка надевается на 3 - обувь, но вариант с обособленным носком показан интегрированным с 4 - наколенником, но он также соединён с ним и 5 - гибкими тягами, и также в задней верхней части оболочки имеется 6 - окно - отверстие ли, изображен с 7 - ремешком, соединённым с оболочкой 8 - шнурками, и главное его отличие 9 - отдел для носка обуви, а вариант без такого отдела изображен с 10 - завязкой для налокотника.

Пользователь надевает на ноги на обувь оболочки, соединяет их с наколенниками завязкой шнурка, далее, действуя через отверстие вверху сзади, надевает на ногу ремешок внутри оболочки, и если распорка не установлена устанавливает на обеих ногах. Когда же он будет двигать ногами, они будут раздвигать воздух и в задней их части будет возникать развежение, что в обычных условиях ничтожно, но данное устройство имеет резкий перепад формы между передом и задом, поэтому разряжение существенное, оно будет стремиться вытягивать воздух через нижние поверхности покрытия ног, а изнутри этих покрытий будет поступать воздух, находящийся между одеждой и телом, от чего возникнет и эффект надувания одежды снизу, что лишь усилит восходящий от тепла поток воздуха вверх с существенным захватом его и из обуви.

Когда же пользователь пойдёт по грязи, она будет налипать на соприкасающиеся поверхности, но расположение таких поверхностей выше подошвы под косым углом к поверхности будет способствовать легкому её отделению, чему будет способствовать и колебания материала, которые в натянутом состоянии более резкие. Масса грязи отделяясь от боковых поверхностей отчасти увлечёт и грязь находящуюся прямо на подошве. Преодолевая же особо липкую грязь, но чья липкость ослабляется при смачивании, можно использовать воду, налив её в кольцо на оболочке, сотрясения от шагов будут выпускать её через капилляры и она по поверхности оболочки будет стекать вниз, помогая отряхивать грязь и глину.

Для плавания и хождения по мелководью, а особенно если приходится эти процессы часто чередовать, приспособлен вариант устройства для использования в воде. Оболочки надевается на ноги так, что от подошв натяг материала идёт к ремешку, и только от него к распорке, а дополнительные шнурки подтягивают оболочку над распоркой вместе с ней на уровень немного ниже ремешка. Поверхность оболочки получается сверху обтекаемая для движения вверх, а снизу не обтекаемая для движения вниз, то есть, получаются плавник расположенный посреди высоты голени. Такие плавники не мешают бегать, а ходить по мелководью даже помогают и удобны для плавания.

Варианты для не обутых ног сами являются обувью, и в них вентиляция наиболее эффективна, ни в носках ни в портянках такая обувь не нуждается.

В общем упрощённом виде суфо это устройство для надевания на ноги содержащее оболочку и средство соединения с наколенником или наколенник, характеризующееся распоркой соединённой с оболочкой снаружи или размещённой внутри оболочки с возможностью натяга оболочки с опорой на распорку между креплением оболочки к обуви или к стопе ноги и наколенником. В таком виде оно тоже работоспособно, однако дополнительные элементы устройства его улучшают, и добавляют ему полезные функции.

Пользуясь улучшенными вариантами, пользователь может, не меняя своего оснащения данным устройством, и часто меняя характер своей дороги, бегать по бетону и асфальту и по глине более удобно, эффективно и безопасно для своего здоровья, чем без такого устройства, даже может плавать.

Заявленное устройство для надевания на обувь или стопу ноги, исключает налипание грязи и относится к обуви и средствам плавания, при этом оно содержит наколенник, оболочку, верхняя часть которой шире нижней части, при этом в верхней части содержится кольцевая распорка и средство соединения с наколенником в виде гибких тяг, выполненные с возможностью натяжения поверхности оболочки, при этом распорка соединена с оболочкой снаружи или размещена внутри неё с возможностью натяга оболочки на обувь или стопу ноги, что улучшает возможность хождения по грязи, обеспечивает вентиляцию ног пользователя и может быть использовано при плавании. 1 з.п. ф-лы, 1 ил.

1. Устройство для надевания на обувь или стопу ноги, исключающее налипание грязи, содержащее наколенник, оболочку, верхняя часть которой шире нижней части, при этом в верхней части содержится кольцевая распорка и средство соединения с наколенником в виде гибких тяг, выполненные с возможностью натяжения поверхности оболочки, при этом распорка соединена с оболочкой снаружи или размещена внутри неё с возможностью натяга оболочки на обувь или стопу ноги.

2. Устройство для надевания на обувь или стопу ноги по п.1, отличающееся тем, что в задней верхней части оболочки выполнено отверстие.
