Аппарат на верхнюю конечность для лечения сгибательной контрактуры локтевого сустава Российский патент 2025 года по МПК A61F5/01 A61H1/00

Изобретение относится к медицине, а именно к травматологии-ортопедии и предназначено для восстановления функции локтевого сустава у детей и может быть использовано при восстановительном лечении посттравматических контрактур локтевого сустава.

Известны способы консервативного лечения, направленные на увеличение амплитуды движений в локтевом суставе, включающие комплекс мер: ортезирование, которое работает преимущественно в условиях мышечной релаксации (ночью), массаж, физиотерапевтическое лечение.

Наиболее близким по своему техническому решению к заявляемому является шарнирный ортез, использующийся при контрактуре локтевого сустава. С помощью этого ортеза можно постепенно увеличить сгибание и разгибание в локтевом суставе.

Недостатком является то, что он не позволяет выполнять редрессирующие действия и применяется как временная процедура в течение дня или ночью (Jan Douwes Visser PEDIATRIC ORTHOPEDICS Symptms, Differential Diagnosis, Supplementary Assessment and Treatment, p. 123).

Задачей заявленного изобретения является повышение эффективности лечения за счет расширения функциональных возможностей аппарата, путем активного разгибания локтевого сустава и фиксации конечности в положении полного разгибания и получения полной амплитуды движений в локтевом суставе.

Сущность изобретения заключается в совокупности отличительных признаков, достаточных для достижения технического результата, а именно силовым, последовательным, редрессирующим воздействием на капсулу локтевого сустава путем активного разгибания гильз пневматическим доводчиком и фиксацией достигнутого положения шарнирами с замковыми механизмами.

Аппарат на верхнюю конечность для лечения сгибательной контрактуры локтевого сустава у детей, включает принимающую гильзу плеча и предплечья с четырьмя шинами, соединенными двумя локтевыми шарнирами с замковым механизмом и пневматическим доводчиком, фиксирующимся к гильзам Г-образными упор-пластинами.

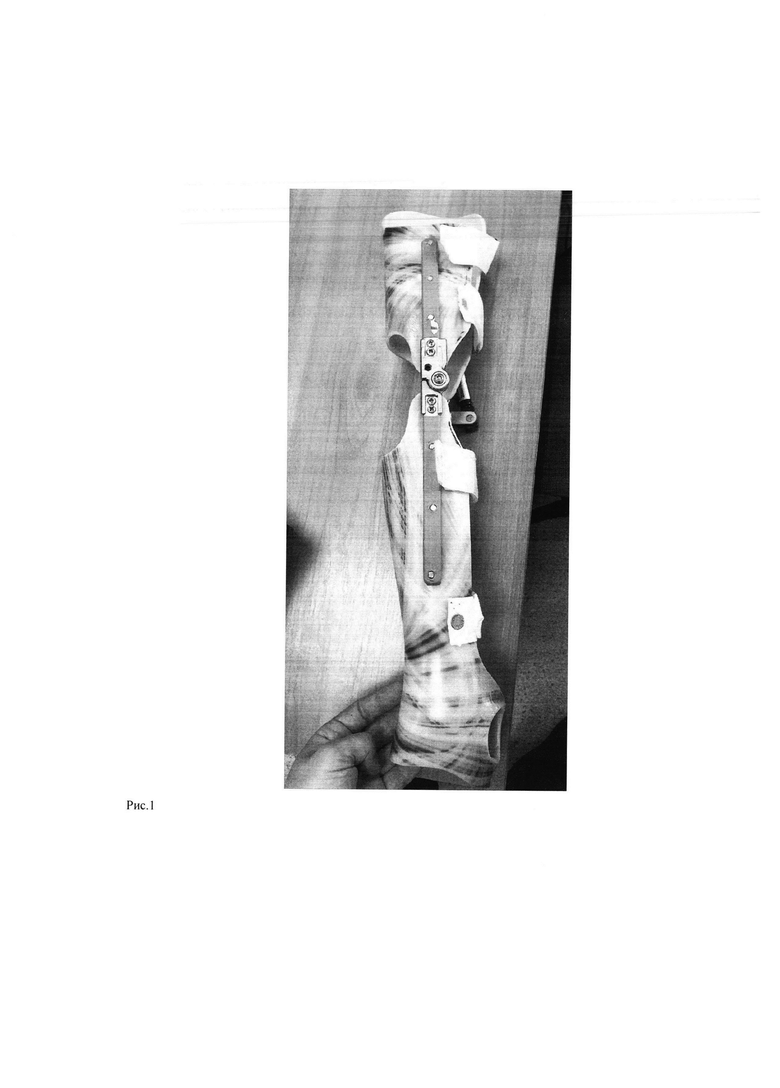

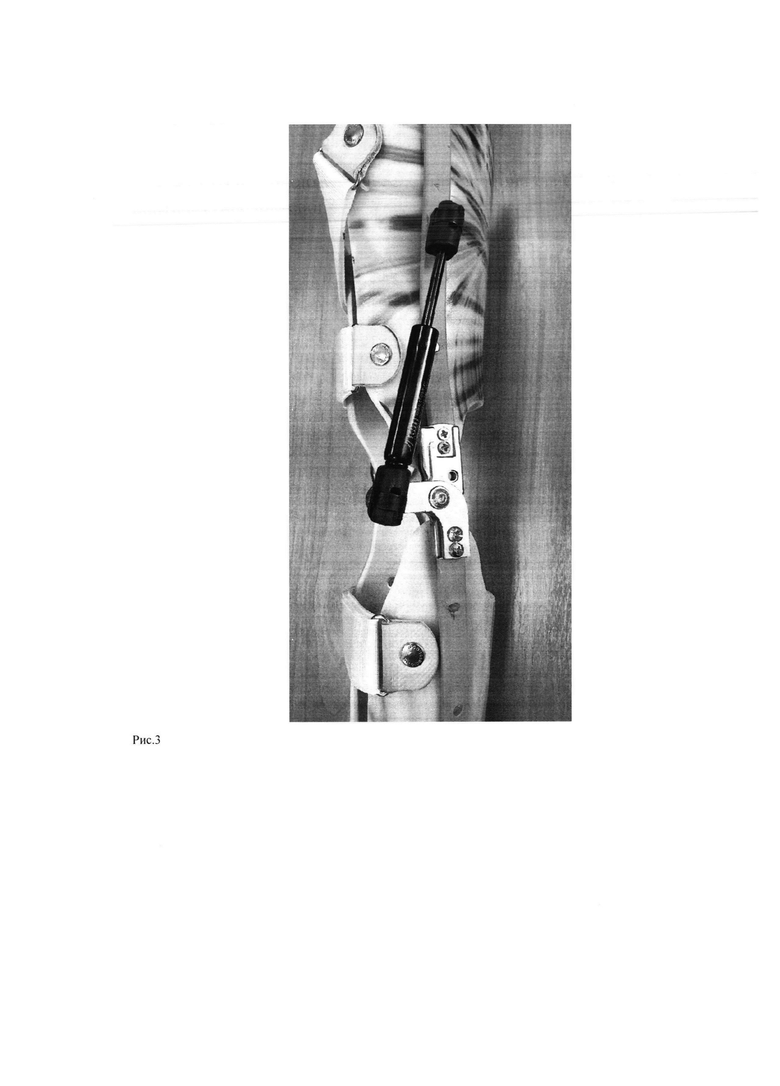

Принимающая гильза плеча и предплечья изготавливается индивидуально с учетом антропометрических характеристик сегментов. По латеральной и медиальной поверхности к ним крепятся четыре шины, которые соединяются двумя шарнирами с замковыми механизмами, Рис. 1, замыкающимися при полном разгибании локтевого сустава, Рис. 1, 2. На проксимальную треть латеральной шины предплечья фиксируется Г-образная упор-пластина, горизонтальным ребром направленная вперед Рис. 3. На край Г-образной упор-пластины и среднюю треть латеральной шины плеча крепится пневматический доводчик Рис. 3.

Положительный эффект заявляемого технического решения заключается в повышении эффективности лечения путем достижения полного активного разгибания локтевого сустава и получения полной амплитуды движений в локтевом суставе.

Изобретение относится к медицинской технике. Аппарат на верхнюю конечность для лечения сгибательной контрактуры локтевого сустава включает принимающую гильзу плеча и предплечья с четырьмя шинами, соединенными двумя локтевыми шарнирами с замковым механизмом. Аппарат имеет пневматический доводчик. На проксимальную треть латеральной шины предплечья фиксируется Г-образная упор-пластина, горизонтальным ребром направленная вперед, а на край Г-образной упор-пластины и среднюю треть латеральной шины плеча крепится пневматический доводчик. Изобретение обеспечивает повышение эффективности лечения за счет расширения функциональных возможностей аппарата путем активного разгибания локтевого сустава и фиксации конечности в положении полного разгибания и получения полной амплитуды движений в локтевом суставе. 3 ил.

Аппарат на верхнюю конечность для лечения сгибательной контрактуры локтевого сустава, включающий принимающую гильзу плеча и предплечья с четырьмя шинами, соединенными двумя локтевыми шарнирами с замковым механизмом, отличающийся тем, что имеет пневматический доводчик, причем на проксимальную треть латеральной шины предплечья фиксируется Г-образная упор-пластина, горизонтальным ребром направленная вперед, а на край Г-образной упор-пластины и среднюю треть латеральной шины плеча крепится пневматический доводчик.
