Датчик органических паров и газоаналитический мультисенсорный чип на основе окисленного двумерного карбида ниобия (максена) и способ их изготовления Российский патент 2025 года по МПК G01N27/12

Настоящее изобретение относится к области газового анализа, а именно к устройствам детектирования газовых смесей и способам их изготовления.

В настоящее время для создания датчиков газа хеморезистивного типа широко используют оксиды металлов в виде толстых или тонких пленок, которые функционируют при повышенных температурах около 400°С. С целью снижения рабочей температуры и повышения чувствительности в датчиках этого типа используют и другие материалы, в том числе на основе двумерных кристаллов, появление которых обусловлено изучением углеродных одноатомных слоев, называемых графеном (Two-dimensional atomic crystals / К. S. Novoselov et al // Proceed. Natl. Acad. Sci. U.S.A. - V. 102. - 2005.- P. 10451-10453). Отсутствие фактического «объема» у данных структур приводит к тому, что материал представляет собой поверхность, которая прямым образом меняет свои электрические характеристики при хемосорбции газов и других изменениях окружающей среды. Предполагается, что именно такие структуры могут служить для разработки сверхчувствительных датчиков (Detection of individual gas molecules adsorbed on graphene / F. Schedin et al // Nature Materials. - V. 6. - 2007. - P. 652-655). Поэтому в литературе известно много примеров разработки датчиков на основе таких структур (например, патенты РФ на изобретение RU2522735, RU2646419, RU2659903, патенты США US2018328874, US2018136157, патенты Кореи KR20180095463, KR20180107491, патенты Китая CN108241008, CN108181355, патент Японии JP2018091699 и др.). Однако углеродные структуры, включая углеродные нанотрубки, имеют значительно более низкие значения хеморезистивного отклика по сравнению с оксидами, поэтому ведется поиск и других двумерных материалов, подходящих для разработки газовых сенсоров, среди которых наиболее известны сульфиды и селениды (Dral А. P., ten Elshof J. Е. 2D metal oxide nanoflakes for sensing applications: review and perspective // Sensors and Actuators В. - V. 272. - 2018. - Pp.369-392; Donarelli M., Ottaviano L. 2D materials for gas sensing applications: a review on graphene oxide, M0S2, WS2 and phosphorene // Sensors. - V. 18. -2018. - 3638; Lee E., Yoon Y.S., Kim D.-J. Two-dimensional transition metal dichalcogenides and metal oxide hybrids for gas sensing // ACS Sensors. - V. 3. - 2018. - pp.2045-2060; Chemical sensing with 2D materials / C. Anichini et al // Chemical Society Reviews. - V. 47. -2018. - pp.4860-4908; Choi S.-J., Kim I.-D. Recent developments in 2D nanomaterials for chemiresistive-type gas sensors // Electronic Materials Letters. - V. 14 - 2018. - pp.221-260; Two-dimensional nanostructured materials for gas sensing / X. Liu et al // Advanced Functional Materials. - V. 27. - 2017. - 1702168; Yang S., Jiang C, Wei S.-H. Gas sensing in 2D materials// Applied Physics Reviews. - V. 4. - 2017. - 021304), а также нитриды и карбиды переходных металлов (максены). В последнем случае показано, что возможно создание датчика на основе слоя максена, в котором при изменении газовой среды происходит изменение электрических характеристик (Room temperature gas sensing of two-dimensional titanium carbide (MXene) / E. Lee et al // ACS Applied Materials & Interfaces. - V. 9. - 2017. -Pp.37184-37190; Chertopalov S., Mochalin V. N. Environment-sensitive photoresponse of spontaneously partially oxidized Ti₃C₂ MXene thin films // ACS Nano.- V. 12.- 2018. - 6109-6116; Metallic Тi₃С₂Т_х MXene gas sensors with ultrahigh signal-to-noise ratio / S. J. Kim et al // ACS Nano. - V. 12. - 2018. - Pp.986-993).

Несмотря на то, что большинство исследований максенов сосредоточено на структурах карбида титана Ti₃C₂T_x, исследования не ограничиваются максенами только на основе Ti, но и другие элементы переходных металлов в настоящее время успешно используются с обширными функциональными характеристиками (Y. Gogotsi, Q. Huang. MXenes: two-dimensional building blocks for future materials and devices // ACS Nano. - 2021.-V. 15. - pp.5775-5780). Одним из наиболее перспективных соединений является Nb₂CT_x, который образуется в результате селективного удаления Al из прекурсора Nb₂AlC. Из литературы уже известны примеры применения Nb₂CT_x для формирования дискретных сенсоров с целью детектирования диоксида азота в искусственной смеси с азотом (Amine-functionalized stable Nb₂CT_x MXene toward room temperature ultrasensitive NO₂ gas sensor / A. N. Kumar, K. Pal // Materials Advances. - 2022. - V. 3. - Iss. 12. - pp.5151-5162) и аммиака в смеси с сухим воздухом (Ultrathin Nb₂CT_x nanosheets-supported polyaniline nanocomposite: Enabling ultrasensitive NH₃ detection / S. Wang et al // Sensors and Actuators B: Chemical. - 2021. - V. 343. - P. 130069). Однако использование смеси с азотом в качестве базовой атмосферы не соответствует большинству практических применений, для которых характерно наличие воздуха, то есть смеси азота и кислорода.

Помимо этого, имеются работы, в которых изучались газочувствительные свойства различных гетероструктур на основе Nb₂CT_x (PANI nanofibers-supported Nb₂CT_x nanosheets-enabled selective NH₃ detection driven by TENG at room temperature / S. Wang et al // Sensors and Actuators B: Chemical. - 2021. - V. 327. - P. 128923; Ultrathin Nb₂CT_x nanosheets-supported polyaniline nanocomposite: Enabling ultrasensitive NH3 detection / S. Wang et al // Sensors and Actuators B: Chemical. - 2021. - V. 343. - P. 130069), которые также показали сенсорные свойства для детектирования оксида азота и аммиака. Таким образом, Nb₂CT_x является перспективным материалом для применения в газовых детекторах.

Не менее важным аспектом для датчиков газа является селективность к воздействию аналитов. К настоящему времени все имеющиеся датчики хеморезистивного типа имеютнизкую селективность. Для решения этой задачи сенсоры объединяют в наборы или мультисенсорные линейки, совокупный сигнал которых является селективным при соответствующем выборе сенсорных элементов (Gardner J. W. A brief history of electronic noses / J. W. Gardner, P. N. Bartlett // Sensors & Actuators B. - 1994. - V. 18. - P. 211-221). При этом для задачи массового производства и миниатюризации мультисенсорные линейки формируют на отдельном чипе (Сысоев В.В., Мусатов В.Ю. Газоаналитические приборы «электронный нос» // Саратов: Сарат.гос.тех. ун-т.- 2011. - 100 с). Так, известен мультисенсорный чип для распознавания кислородсодержащих газов (патент США US5783154), включающий набор сенсорных сегментов из металло-оксидного слоя, нанесенного на подложку и сегментированного компланарными электродами. Измерительным сигналом является набор сопротивлений, считываемых между каждой парой электродов. Разновидностью данного подхода является разработка чипа, в котором измеряется не распределение сопротивлений, а распределение электрического потенциала, приложенного к металло-оксидному слою (Патент РФ RU 2392614). Набор таких хеморезистивных элементов, имеющих внутренние или внешне индуцированные различия физико-химических свойств, который объединен в линейку мультисенсорного чипа, генерирует совокупный сигнал, который оказывается специфическим для каждого отдельного вида тестовой газовой смеси. Анализ этого многомерного сигнала с помощью технологий распознавания образов позволяет проводить идентификацию и анализ вида газа или газовой смеси. Известны также подобные конструкции газоаналитического чипа, хеморезистивными элементами в которых выступают металло-оксидные нановолокна (Патент США US8443647, Патент Кореи KR 20140103816), вискеры титаната калия (Патент РФ RU 2625543), мембраны нанотрубок диоксида титана (Патент РФ RU 2641017) или слой оксида олова (Патент РФ RU2626741), оксида кобальта (Патент РФ RU 2677093), оксида марганца (Патент РФ RU2677095), оксида никеля (Патент РФ RU2682575), оксида цинка (Патент РФ RU2684423), синтезированных электрохимическим осаждением, а также нановискеров трисульфида титана (Патент РФ RU2684429). Во всех этих конструкциях мультисенсорного чипа в качестве газочувствительного материала используются либо квазиодномерные материалы (нанотрубки и нановолокна), либо наноструктурированный оксидный слой, имеющие объемные геометрические размеры. Недавно была показана конструкция такого чипа на основе окисленного карбида титана Ti₃C₂T_x (Патент РФ RU 2709599). Известно, также, применение слоя на основе двумерного карбида молибдена в составе мультисенсорного чипа (Патент РФ RU 2784601), который оказался перспективным газочувствительным элементом для разработки датчика влажности.

На основе обзора современной научно-технической литературы можно сделатьвывод, что двумерные структуры Nb₂CT_x в исходном и окисленном состоянии еще не применялись для формирования датчика органических паров и газоаналитической мультисенсорной линейки.

Таким образом, имеется проблема создания высокочувствительного датчика органических паров и мультисенсорного чипа хеморезистивного типа на основе окисленных структур двумерного карбида ниобия Nb₂CT_x (максена), где Т_х соответствует группам О^-, ОН^-, F^-.

Поставленная техническая проблема решается тем, что согласно заявленному техническому решению в способе изготовления датчика органических паров хеморезистивного типа смешивают порошок металлического ниобия (с относительным содержанием Nb не менее 99,8%), графита (с относительным содержанием С не менее 99,0%) и карбида алюминия (с относительным содержанием Al₄C₃ не менее 95,0%) в весовом соотношении 2:1,2:1 в лабораторном смесителе типа "пьяная бочка" в течение 24 ч до образования однородной смеси; полученную смесь помещают в корундовый тигель, переносят в горизонтальную печь и нагревают с целью спекания до температур 1580-1600°С со скоростью 5-10°С/мин. в среде аргона, выдерживают в течение 8-10 ч, а затем охлаждают до комнатной температуры; спеченную смесь (Nb₂AlC) извлекают из тигля, измельчают до получения порошка, состоящего из частиц размером менее 25 мкм; с целью травления порошок наноламинированного Nb₂AlC (1 г) добавляют в тефлоновый реактор с раствором, содержащим 20 мл 9М хлороводородной кислоты (НСl) (с относительным содержанием НСl не менее 37%) и 3,2 г фторида лития (LiF) (с относительным содержанием LiF 99,9%) и непрерывно перемешивают с помощью магнитной мешалки в течение 90-96 ч при температуре в диапазоне 50-55°С до полного протекания реакции между атомами алюминия с фторидами и разрыва связей между атомами ниобия и алюминия, вследствие чего образуются многослойные структуры карбида ниобия, состоящие из максенов Mb₂CT_x, поверхность которых терминирована функциональными группами, преимущественно ионами фтора, кислорода и гидроксилами; полученную суспензию подвергают многократной отмывке от побочных продуктов реакций фторида алюминия в дистиллированной воде путем центрифугирования со скоростью 5500-6000 об/мин в течение 5-6 мин до достижения нейтральных значений рН в диапазоне 5-6; для сбора отслоившихся структур двумерного карбида ниобия Nb₂CT_x (максена) стабильную суспензию черного цвета фильтруют и сушат в условиях пониженного давления, ниже 10 Па, в течение не менее 24 ч при температуре 80±5°С; полученный порошок максенов Nb₂CT_x помещают в дистиллированную воду для образования суспензии в соотношении 5-10 г/л и подвергают ультразвуковой обработке в течение 0,5-2 ч; суспензию наносят на диэлектрическуюподложку, оборудованную полосковыми измерительными электродами для образования на ее поверхности слоя максенов Nb₂CT_x, или на диэлектрическую подложку, не оборудованную измерительными электродами, а измерительные электроды наносят позже поверх слоя максенов методом катодного или магнетронного распыления с применением теневых масок и других методов микроэлектронного производства, сушат при температуре до 60°С до удаления жидкой фазы, разваривают подложку с нанесенным слоем максенов Nb₂CT_x в держатель, содержащий два измерительных электрода, и отжигают при температуре 300°С на воздухе в течение не менее 24 ч для образования оксидной фазы на поверхности максенов.

В способе изготовления датчика органических паров хеморезистивного типа смешивают порошок металлического ниобия (с относительным содержанием Nb не менее 99,8%), графита (с относительным содержанием С не менее 99,0%) и карбида алюминия (с относительным содержанием Al₄C₃ не менее 95,0%) в весовом соотношении 2:1,2:1 в лабораторном смесителе типа "пьяная бочка" в течение 24 ч до образования однородной смеси; полученную смесь помещают в корундовый тигель, переносят в горизонтальную печь и нагревают с целью спекания до температур 1580-1600°С со скоростью 5-10°С/мин. в среде аргона, выдерживают в течение 8-10 ч, а затем охлаждают до комнатной температуры; спеченную смесь (Nb₂AlC) извлекают из тигля, измельчают до получения порошка, состоящего из частиц размером менее 25 мкм; с целью травления порошок наноламинированного Nb₂AlC (1 г) добавляют в тефлоновый реактор с раствором, содержащим 20 мл 9М хлороводородной кислоты (НСl) (с относительным содержанием HCl не менее 37%) и 3,2 г фторида лития (LiF) (с относительным содержанием LiF 99,9%) и непрерывно перемешивают с помощью магнитной мешалки в течение 90-96 ч при температуре в диапазоне 50-55°С до полного протекания реакции между атомами алюминия с фторидами и разрыва связей между атомами ниобия и алюминия, вследствие чего образуются многослойные структуры карбида ниобия, состоящие из максенов Nb₂CT_x, поверхность которых терминирована функциональными группами, преимущественно ионами фтора, кислорода и гидроксилами; полученную суспензию подвергают многократной отмывке от побочных продуктов реакций фторида алюминия в дистиллированной воде путем центрифугирования со скоростью 5500-6000 об/мин в течение 5-6 мин до достижения нейтральных значений рН в диапазоне 5-6; для сбора отслоившихся структур двумерного карбида ниобия Nb₂CT_x (максена) стабильную суспензию черного цвета фильтруют и сушат в условиях пониженного давления, ниже 10 Па, в течение не менее 24 ч при температуре 80±5°С; полученный порошок максенов Nb₂CT_x помещают в дистиллированную воду для образования суспензии в соотношении 5-10 г/л и подвергают ультразвуковой обработке в течение 0,5-2 ч; суспензию наносят надиэлектрическую подложку, оборудованную полосковыми измерительными электродами, для образования на ее поверхности слоя максенов Nb₂CT_x, сушат при температуре до 60°С до удаления жидкой фазы, разваривают подложку с нанесенным слоем максенов Nb₂CT_x в держатель, содержащий более трех электрических выводов, и отжигают при температуре 300°С на воздухе в течение не менее 24 ч для образования оксидной фазы на поверхности максенов.

Для образования суспензии синтезированный порошок максенов Nb₂CT_x могут помещать в ацетононитрил или спирты.

В качестве диэлектрической подложки для нанесения суспензии, содержащей максены, используют окисленный кремний, керамику, стекло, сапфир, кварц, Si₃N₂, полимер.

Нанесение максенов Nb₂CT_x из суспензии на подложку осуществляют с помощью капельного метода, аэрозольного напыления или методом Лэнгмюра-Блоджетт.

Плотность слоя максенов Nb₂CT_x на поверхности диэлектрической подложки оптимизируют так, чтобы нанолисты Nb₂CT_x располагались в виде не менее одного слоя с формированием перколяционных дорожек между электродами.

Максены Nb₂CT_x из суспензии могут наносить на диэлектрическую подложку, не оборудованную измерительными электродами, а измерительные электроды наносят позже поверх слоя максенов методом катодного или магнетронного распыления с применением теневых масок и других методов микроэлектронного производства.

Диэлектрическую подложку оборудуют двумя электродами при изготовлении дискретного хеморезистивного датчика органических паров или набором электродов в количестве более трех при изготовлении мультисенсорного чипа хеморезистивного типа.

Материалом измерительных электродов, нанесенных на диэлектрическую подложку, может быть платина, золото или другой металл, имеющий омический контакт с максенами и не окисляющийся при рабочих температурах до 300°С.

В результате выполнения способа получают хеморезистивный датчик органических паров, в котором в качестве газочувствительного материала используют слой окисленного двумерного карбида ниобия Nb₂CT_x (максена), помещенный на диэлектрическую подложку между двумя измерительными электродами, у которого при нагреве до 300°С изменяется сопротивление под воздействием органических паров и влажности в окружающем воздухе.

В результате выполнения способа получают мультисенсорный чип хеморезистивного типа, отличающийся тем, что в его составе применяется слой окисленного двумерного карбида ниобия Nb₂CT_x (максена); при этом слой, заключенный между каждой парой электродов, образует датчик, а вся совокупность датчиков образуетмультисенсорную линейку.

Технический результат заявленного изобретения заключается в возможности изготовления нового хеморезистивного датчика органических паров или мультисенсорного чипа на основе окисленного слоя двумерного карбида ниобия Nb₂CT_x (максена), позволяющего проводить анализ состава воздуха.

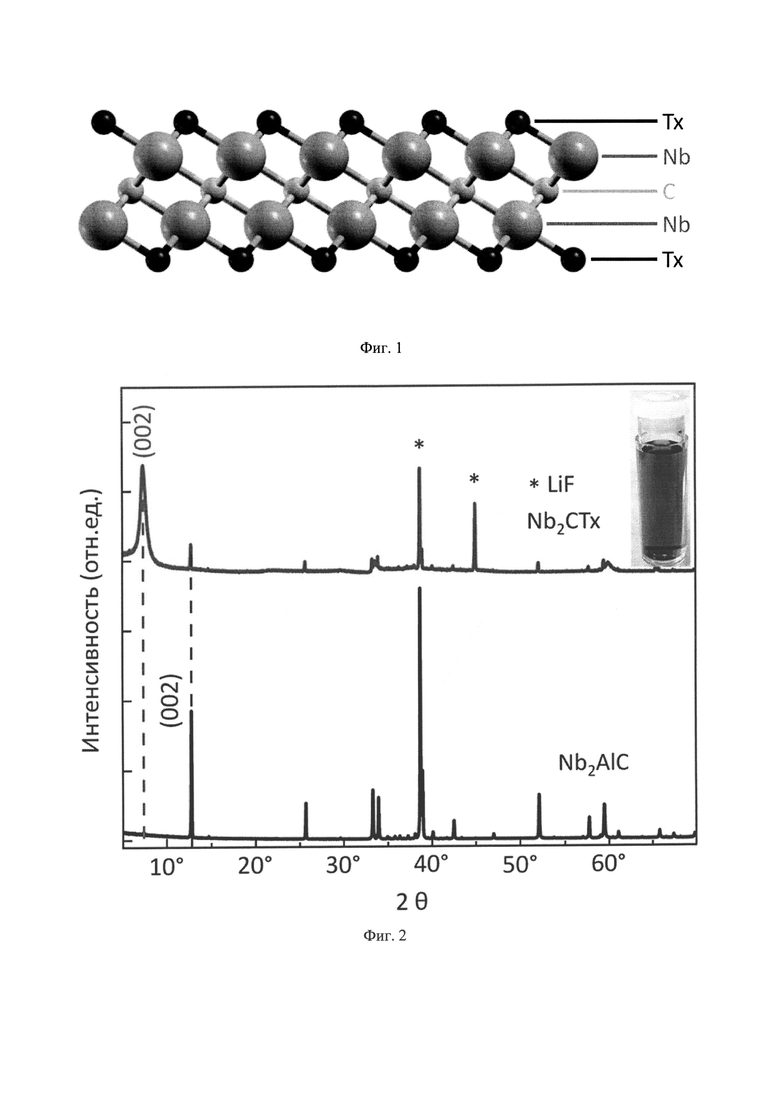

Предлагаемое изобретение поясняется с помощью Фиг. 1-8, где на Фиг. 1 показана структура двумерного карбида ниобия Nb₂CT_x (максена); на Фиг. 2 - диффрактограммы двумерного карбида ниобия Nb₂CT_x (максена) и его прекурсора Nb₂AlC; на Фиг. 3 -электронные фотографии прекурсора Nb₂AlC и многослойного двумерного карбида ниобия Nb₂CT_x (максена), полученного после травления прекурсора, и оптическая фотография хеморезистивного слоя на мультиэлектродном чипе; на Фиг. 4 - схема измерительной установки, включающая электроизмерительный блок и газосмесительный блок, используемая для измерения действующего образца мультисенсорного чипа с нанесенным слоем из окисленных чешуек двумерного карбида ниобия Nb₂CT_x (максена), позициями обозначены: 1 - газосмесительный блок, предназначенный для генерации смеси тестового газа с воздухом, 2 - газопровод для подачи тестовой газовой смеси в камеру, содержащую мультисенсорный чип с нанесенным слоем максенов, 3 - герметичная камера, 4 - мультисенсорный чип с нанесенным слоем максенов, 5 - электроизмерительный блок, предназначенный для измерения сопротивлений датчиков мультисенсорного чипа с нанесенным слоем максенов, 6 - газопровод, предназначенный для вывода тестовой газовой смеси из камеры, содержащей мультисенсорный чип с нанесенным слоем максенов; на Фиг. 5 - изменение сопротивления одного из датчиков действующего образца мультисенсорного чипа с нанесенным слоем из окисленных чешуек двумерного карбида ниобия Nb₂CT_x (максена) при воздействии паров изопропанола, этанола, метанола в концентрациях 100-8000 ppm (particle-per-million), аммиака в концентрациях 300-8000 ppm, бутанола в концентрациях 50-3900 ppm и влажности в концентрациях 50-8000 ppm в смеси с сухим воздухом, функционирующих при 300°С; на Фиг. 6 - хеморезистивные отклики типичного датчика действующего образца мультисенсорного чипа с нанесенным слоем из окисленных чешуек двумерного карбида ниобия Nb₂CT_x (максена), функционирующего при 300°С, при воздействии паров метанола, бутанола, этанола, аммиака, изопропанола и влажности в концентрации 2000 ppm в смеси с сухим воздухом и в смеси с влажным воздухом, с относительной влажностью 25%; на Фиг. 7 - зависимость хеморезистивного отклика, S, типичного датчика, входящего в состав действующего образца мультисенсорного чипа на основе окисленного двумерного карбида ниобия Nb₂CT_x (максенов) от концентрации паров этанола, аммиака, бутанола, метанола, изопропанола и влажности при 300°С, приведенные разбросы соответствуют погрешностям хеморезистивного отклика, вызванного флуктуациями измерительного сигнала; на Фиг. 8 - результат обработки методом линейно-дискриминантного анализа векторного сигнала действующего образца мультисенсорного чипа на основе окисленного двумерного карбида ниобия (максенов) при воздействии паров этанола, аммиака, бутанола, метанола, изопропанола и влажности, концентрацией 2000 ppm, в смеси с сухим воздухом при функционировании чипа около 300°С.

Способ изготовления датчика органических паров и мультисенсорного чипа хеморезистивного типа на основе окисленного двумерного карбида ниобия (максена) осуществляют следующим образом.

На первом этапе получают порошок наноламинарного прекурсора Nb₂AlC методом высокотемпературного спекания. Для этого смешивают порошок металлического ниобия (99,8%), графита (99,0%) и карбида алюминия (95,0%) в весовом соотношении 2:1,2:1 в лабораторном смесителе типа "пьяная бочка" в течение 24 ч до образования однородной смеси. Затем полученную смесь помещают в корундовый тигель, переносят в горизонтальную печь и спекают при температуре 1580-1600°С со скоростью 5-10°С/мин. в среде аргона в течение 8-10 ч, а затем инерционно охлаждают спеки порошков до комнатной температуры. Указанные диапазоны величин обусловлены возможностью протекания спекания и определены в ходе тестовых опытов по синтезу данного материала. Полученный спеченный материал, содержащий фазу Nb₂AlC, тщательно измельчают в агатовой ступке с помощью пестика до получения наноламинированного порошка, состоящего из частиц размером менее 25 мкм.

На втором этапе порошок Nb₂AlC используют в качестве прекурсора для получения двумерного карбида ниобия (максена) методом селективного химического травления. Для этого порошок Nb₂AlC медленно и осторожно добавляют в тефлоновый реактор с раствором, содержащим 20 мл 9М хлороводородной кислоты (37%) и 3,2 г фторида лития (99,9%) и непрерывно перемешивают с помощью магнитной мешалки в течение 90-96 ч при температуре в диапазоне 50-55°С. В результате протекает реакция между атомами алюминия с фторидами и разрываются связи между атомами ниобия и алюминия, вследствие чего образуются многослойные структуры карбида ниобия, состоящие из максенов Nb₂CT_x, поверхность которых терминирована функциональными группами, преимущественно ионами фтора, кислорода и гидроксилами (Фиг. 1). Указанные диапазоны величин определяют возможность проведения селективного химического травления и установлены в ходе тестовых опытов по синтезу данного материала. Полученную в результате химического травления суспензию подвергают многократной отмывке от побочных продуктов реакций фторида алюминия в дистиллированной водепутем центрифугирования со скоростью 5500-6000 об/мин в течение 5-6 мин до достижения нейтральных значений рН в диапазоне 5-6. Полученная стабильная суспензия содержит отслоившиеся структуры двумерного карбида ниобия Nb₂CT_x (максена), которые далее собираются методом вакуумной фильтрации. Полученный осадок высушивают в условиях пониженного давления, ниже 10 Па, в течение не менее 24 ч при температуре 80±5°С. Указанные диапазоны величин обусловлены возможностью проведения промывки и сбора двумерных структур Nb₂CT_x и определены в ходе тестовых опытов по синтезу данного материала. Полученный порошок хранят в инертной атмосфере для дальнейшего использования.

На третьем этапе готовят суспензию из двумерных структур карбида ниобия Nb₂CT_x (максена) для изготовления датчика органических паров или мультисенсорного чипа. С этой целью порошок максенов Nb₂CT_x помещают в дистиллированную воду или спирты или ацетононитрил для образования суспензии в диапазоне концентраций 5-10 г/л с последующей ультразвуковой обработкой в течение 0,5-2 ч. Концентрация порошка в суспензии определяет плотность материала, наносимого на подложку датчика или мультисенсорного чипа: при малых концентрациях плотность слоя минимальна.

На четвертом этапе изготавливают датчик органических паров или мультисенсорный чип на основе окисленной двумерной структуры карбида ниобия Nb₂CT_x (максенов). Для этого суспензию, содержащую максеновые структуры, наносят на диэлектрическую подложку, выполненную из окисленного кремния, стекла, сапфира, керамики, кварца, Si₃N₂ или полимера и оборудованную полосковыми измерительными электродами, имеющих омический электрический контакт с максенами, например из Au или Pt. Нанесение максеновых структур Nb₂CT_x из суспензии на подложку осуществляют согласно известным текущим технологиям с помощью капельного метода, аэрозольным напылением или методом Лэнгмюра-Блоджетт.Количество наносимого вещества контролируют так, чтобы плотность слоя максеновых структур Nb₂CT_x на поверхности диэлектрической подложки определялась условием расположения нанолистов Nb₂CT_x в виде не менее одного слоя с формированием перколяционных дорожек между электродами. Затем сушат подложку при температуре до 60°С до удаления жидкой фазы. Разновидностью способа является нанесение максеновых структур Nb₂CT_x из суспензии на диэлектрическую подложку, не оборудованную первоначально измерительными электродами. В этом случае измерительные электроды наносят поверх слоя максеновых структур методом катодного или магнетронного распыления с применением теневых масок и других методов микроэлектронного производства. Для окончания формирования датчика органических паров или мультисенсорного чипа разваривают подложку с нанесенным слоем максеновых структур Nb₂CT_x (например, Фиг. 3) в держатель в видеплаты, на которую нанесены металлические дорожки для электрического соединения, с одной стороны, электродов датчика/чипа, а с другой стороны - мульти-штыревого разъема, количество выводов которого не менее количества измерительных электродов, для подсоединения к внешним электрическим устройствам. При этом дорожки выполнены, например, из тонкой пленки Au, Pt, Ag или других металлов методом трафаретной печати или методом литографии, а мульти-штыревой разъем соответствует известным стандартам, например, Erni SMC с шагом 1,27 мм или IDC с шагом 2,54 мм, или др. Электрические дорожки держателя пассивированы диэлектрическим слоем. Для формирования дискретного датчика органических паров диэлектрическая подложка должна быть оборудована двумя электродами, а для формирования мультисенсорного чипа хеморезистивного типа - набором электродов в количестве более трех. При этом все этапы изготовления датчика органических паров и мультисенсорного чипа являются одинаковыми.

В дальнейшем, после формирования мультисенсорного чипа или дискретного датчика органических паров, нанесенный матричный слой на основе максеновых структур Nb₂CT_x отжигают при температуре 300°С в атмосфере воздуха в течение не менее 24 ч с целью окисления поверхностного слоя максеновых чешуек. Для обеспечения нагрева тыльная или фронтальная сторона должна быть оборудована тонкопленочными нагревателями типа с целью обеспечения возможности нагрева подложки до 300°С. Поэтому отжиг максенового слоя на поверхности диэлектрической подложки в составе датчика органических паров и/или мультисенсорного чипа при температуре 300°С в атмосфере воздуха можно проводить после разварки структуры в держатель с помощью пропускания тока через нагреватели.

В результате отжига поверхность максеновых чешуек окисляется с образованием оксида ниобия, проводимость которого определяется концентрацией свободных электронов. Вследствие различия в ширине запрещенной зоны у максена и оксида ниобия свободные электроны из оксидного поверхностного слоя могут переходить в максен, что обедняет поверхностный слой свободными носителями и ведет к его высокому сопротивлению. В результате, чешуйки окисленного максена представляют собой структуру с высокопроводящей сердцевиной вследствие наличия упорядоченных слоев углерода, покрытую диэлектрической атомарно-узкой «оболочкой», сопротивление которой ограничивает сопротивление всей структуры. Для активации быстрых хемосорбционных процессов и каталитических реакций на этом оксидном слое требуется нагрев до температур 300°С, как и в случае известных оксидных сенсоров хеморезистивного типа (Korotchenkov G., Sysoev V. V. Conductometric metal oxide gas sensors: principles of operation and technological approaches to fabrication / Глава в кн.: Chemical sensors: comprehensive sensor technologies. Vol.4. Solid state devices // New York: Momentum Press, LLC - 2011, - 134 с. C. 53-186). Более низкие температуры нагрева приводят к увеличению времени, требуемого для активации процессов на поверхности, до значений, которые не имеют практического приложения при функционировании данных сенсоров. При этом толщина образованного оксидного слоя в силу естественных причин является тонкой и существенно меньше длины Дебая, что позволяет эффективное преобразование зарядового состояния поверхности в электропроводность и, следовательно, позволяет рассматривать такую структуру как эффективный и высокочувствительный датчик хеморезистивного типа.

При помещении датчика органических паров или мультисенсорного чипа на основе окисленного максенового слоя в исходную воздушную атмосферу происходит хемосорбция, в первую очередь, кислорода и паров воды/гидроксилов на окисленной поверхности максена. Хемосорбированный кислород и гидроксилы локализуют электроны из зоны проводимости оксидного слоя максеновых чешуек, что снижает проводимость последних и увеличивает высоту потенциальных барьеров в контактах между чешуйками. Эти процессы ведут к высокому интегральному сопротивлению данных хеморезистивных элементов.

При появлении в окружающей атмосфере газов-восстановителей, например органических молекул, происходит их хемосорбция с протеканием поверхностных химических реакций, в результате чего происходит возврат локализованных электронов обратно в зону проводимости оксидного слоя на поверхности максенов, что ведет к уменьшению сопротивления отдельных чешуек и уменьшению потенциальных барьеров в контактах между чешуйками. Эти процессы составляют физико-химическую природу хеморезистивного эффекта в данном материале в отношении, например, паров этилового спирта, что определяет функцию датчика. Подобное изменение сопротивления происходит при адсорбции на поверхности максеновых структур и других молекул, в том числе органических или воды, из газовой фазы, но менее эффективно, чем в случае молекул этанола (например, Фиг. 5).

Величину хеморезистивного отклика S датчика на основе окисленного двумерного карбида ниобия Nb₂CT_x (максена) определяют как относительное изменение сопротивления в опорной атмосфере (сухом воздухе) R_b по отношению к сопротивлению в тестовом газе R_g - смеси аналита с сухим воздухом в процентах:

Несмотря на то, что величина хеморезистивного отклика датчика на основеокисленного двумерного карбида ниобия Nb₂CT_x (максена) в отношении паров этилового спирта превышает, например, отклик к другим органическим парам или воды (например, Фиг. 6), такой датчик, как и другие хеморезистивные сенсоры, не имеет абсолютной селективности к этанолу. Поэтому с целью увеличения селективности устройства в условиях неопределенности априорных знаний о составе окружающего воздуха более целесообразно применение мультисенсорного чипа. Для его изготовления слой двумерных структур карбида ниобия Nb₂CT_x (максена) наносят на подложку, содержащую более трех измерительных электродов, и отжигают при температуре 300°С. В этом случае на подложке формируют линейку, состоящую из не менее трех датчиков, образующих в общем случае мультисенсорную линейку из iefl.nj элементов, сопротивления Я, или хеморезистивный отклик S_t которых являются компонентами вектора {R₁, R₂, R₃,…, R_n} или {S₁, S₂, S₃, S_n}, различного для различных тестовых газов. Вариация плотности и толщины слоя окисленных двумерных структур карбида ниобия Nb₂CT_x (максенов) ведет к изменению (вариациям) сопротивления и хеморезистивного отклика датчиков в мультисенсорной линейке. При этом слой, заключенный между каждой парой электродов, образует датчик, а вся совокупность датчиков на подложке образует мультисенсорную линейку хеморезистивного типа. Векторный сигнал мультисенсорной линейки при воздействии разных газов или газовых смесей обрабатывают методами распознавания образов в рамках мультисенсорного подхода (Сысоев В. В., Мусатов В. Ю. Газоаналитические приборы «электронный нос» // Саратов: Сарат. гос. тех. ун-т. - 2011. - 100 с. ) и идентифицируют тестовый газ.

Для проведения газовых измерений и калибровки изготовленный датчик или мультисенсорный чип на основе окисленных двумерных структур карбида ниобия Nb₂CT_x (максенов) размещают в камеру, оборудованную вводом и выводом газового потока (например, Фиг. 4), нагревают датчик или мультисенсорный чип до температур 300°С, и экспонируют к воздействию тестовых газов. В качестве измерительного сигнала используют сопротивление слоя окисленных двумерных структур карбида ниобия Nb₂CT_x (максенов) между измерительными электродами, которое регистрируют стандартными схемами с помощью делителя или с помощью моста Уинстона, применяя соответствующий электроизмерительный блок.

Таким образом, в результате осуществления данного способа получают датчик органических паров на основе окисленного двумерного карбида ниобия Nb₂CT_x (максена) с пределом детектирования в ppb диапазоне или мультисенсорный чип хеморезистивного типа на основе окисленного двумерного карбида ниобия (максена), имеющего селективный отклик к различным органическим парам и воде в концентрациях от десятков до сотен ppm.

Пример реализации способа. В соответствии с заявляемым способом порошок двумерного карбида ниобия Nb₂CT_x (максена) получали с помощью селективного химического травления Al из трехкомпонентного прекурсора Nb₂AlC. Для изготовления прекурсора исходные порошки металлического ниобия (с относительным содержанием Nb не менее 99,8%), графита (с относительным содержанием С не менее 99,0%) и карбида алюминия (с относительным содержанием Al₄C₃ не менее 95,0%) смешивали в весовом соотношении 2:1,2:1 в лабораторном смесителе типа "пьяная бочка" в течение 24 ч до образования однородной смеси. Полученную смесь помещали в корундовый тигель, затем переносили в горизонтальную печь и спекали при температуре 1600°С со скоростью нагрева 5°С/мин. в среде аргона и выдерживали при максимальной температуре в течение 10 ч с последующим инерционным охлаждением до комнатной температуры. Полученный спек, содержащий Nb₂AlC, тщательно измельчали в агатовой ступке до получения порошка с размером частиц менее 25 мкм. Исследование полученного порошка с помощью рентгеновской диффрактометрии (Фиг. 2) показало, что порошок представлен моно-фазой Nb₂AlC.

Полученный материал далее использовали в качестве прекурсора для получения двумерного карбида ниобия (максена) методом селективного химического травления. Для этого 1 г порошка наноламинированного Nb₂AlC добавляли в тефлоновый реактор с раствором, содержащим 20 мл 9М хлороводородной кислоты (HCl), с относительным содержанием HCl не менее 37%, и 3,2 г фторида лития (LiF), с относительным содержанием LiF 99,9%, и непрерывно перемешивали с помощью магнитной мешалки со скоростью 150 об/мин в течение 90 ч при температуре 50°С.Полученная после химического травления суспензия подвергалась многократной отмывке от побочных продуктов реакций фторида алюминия в дистиллированной воде путем центрифугирования со скоростью 6000 об/мин в течение 5 мин (Eppendorf Centrifuge 5804, Германия) до тех пор, пока водородный показатель суспензии не достигал значения, равного 6, и формировалась стабильная суспензия черного цвета (вставка на Фиг. 2). Для сбора отслоившихся структур двумерного карбида ниобия Nb₂CT_x стабильную суспензию фильтровали методом вакуумной фильтрации (Millipore, Германия) и сушили при давлении около 10³ Па в течение 24 ч при температуре 80°С.

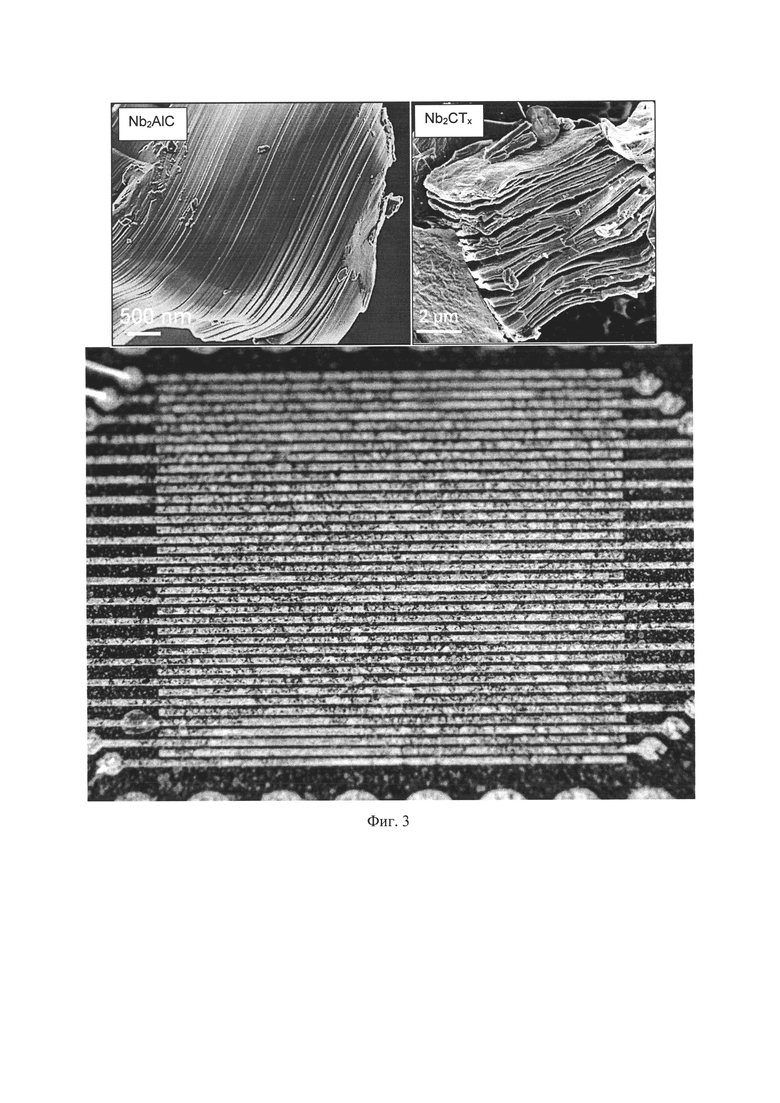

Таким образом, получили однослойные листы, содержащие максены Nb₂CT_x в виде плоскостей атомов ниобия, между которыми расположены атомы углерода (Фиг. 1). Поверхность листов покрыта функциональными группами, что было подтверждено аналитическими методами поверхностной спектроскопии.

Для примера реализации датчика органических паров или мультисенсорного чипа на основе окисленных двумерных структур карбида ниобия Nb₂CT_x (максенов) рассмотрено изготовление мультисенсорного чипа как более сложного объекта по сравнению с дискретным датчиком, так как конструкция датчика отличается от конструкции мультисенсорного чипа только числом измерительных электродов - у датчика количество измерительных электродов равно двум, а у мультисенсорного чипа количество измерительных электродов превышает три. В качестве базовой платформы использовали чип, изготовленный на основе Si/SiO₂ подложки, на которую методом магнетронного распыления был нанесен набор компланарных полосковых электродов из Pt, размерами 50×1 мкм, и межэлектродным зазором 50 мкм, по предварительно сформированному фотолитографическому рисунку. Также на фронтальную сторону подложки по краям были нанесены тонкопленочные терморезисторы и меандровые нагреватели из Pt. Ширина дорожки терморезисторов составляла 20 мкм, а меандровых нагревателей - 50 мкм. Каждый измерительный электрод содержит в окончании контактную площадку размером около 0,036 мм² для дальнейшей разварки в держатель.

С целью нанесения слоя максенов на чип была изготовлена суспензия из двумерных структур карбида ниобия Nb₂CT_x (максенов) путем помещения порошка максенов в дистиллированную воду в количестве 0,25 вес.%. Суспензию подвергали ультразвуковой обработке в течение 0,5 ч для диспергирования агломератов и получения в растворе отдельных структур материала.

Перед нанесением суспензии подложку промывали в изопропиловом спирте и дистиллированной воде и сушили в течение 1 ч при температуре до 60°С. Полученную суспензию объемом 6 мл наносили на подложку методом распыления с интервалом 10 сек с последующей сушкой на воздухе при температуре 60°С в течение 5 минут до удаления жидкой фазы и последующим выдерживанием при комнатной температуре в течение 24 ч. В результате на поверхности чипа была сформирована пленка, покрывающая всю рабочую область действующего мультиэлектродного чипа, как показано на фотографии, сделанной с помощью оптического микроскопа (Фиг. 3). Слой, расположенный между каждой парой электродов мультисенсорного чипа, состоит из нанолистов Nb₂CT_x и формирует основу отдельного датчика в составе мультисенсорной линейки, расположенной на чипе.

По окончании изготовления мультисенсорного чипа подложку разваривали с помощью ультразвуковой станции (WEST Bond 747677Е, США) проволокой из Аи диаметром 38 мкм в керамический держатель с нанесенными проводящими мульти-дорожками и оборудованный 50-контактным разъемом с шагом 1,27 мм (ERNI Electronics, Германия) для дальнейшего сопряжения чипа с внешними считывающими электронными схемами.

После разварки мультисенсорного чипа в держатель производили отжигмаксенового слоя при температуре 300°С в атмосфере воздуха в течение 24 ч с помощью меандровых нагревателей, предусмотренных конструкцией чипа.

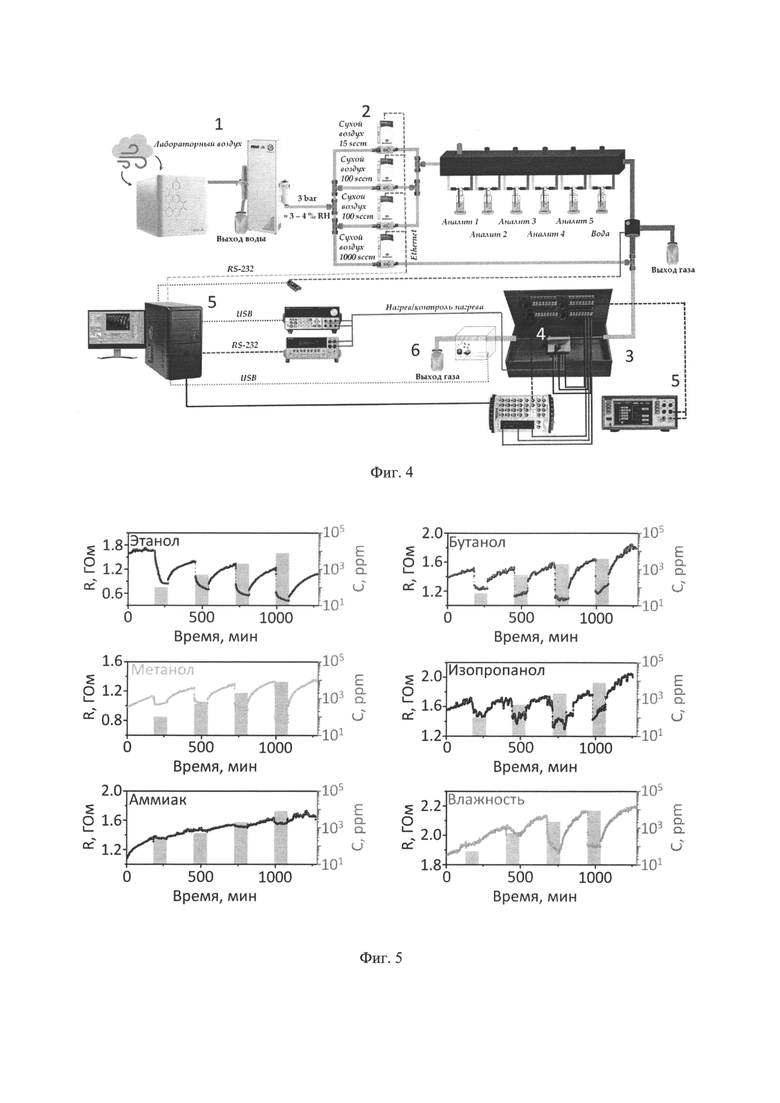

Для проведения калибровки сигнала датчика к воздействию этанола и других аналитов из газовой фазы образец мультисенсорного чипа, разваренный в держатель, размещали в камеру, оборудованную вводом и выводом газового потока (Фиг. 4), и нагревали до температуры 300°С с помощью встроенных нагревателей. В качестве аналитов были использованы пары спиртов (метанола, этанола, бутанола, изопропанола), аммиака и воды в смеси с сухим воздухом, эмитируемые с помощью барботирования воздуха через соответствующие жидкости, в диапазоне от 50-300 ppm до 8000 ppm. Скоростью потока, равной 400 seem, управляли посредством высокоточных регуляторов массового расхода (Bronkhorst, Нидерланды). Сухой воздух был генерирован с помощью соответствующего генератора (Peak Scientific Instruments, Великобритания). В качестве сигнала датчиков, расположенных на чипе, использовали сопротивление окисленного максенового слоя Nb₂CT_x между полосковыми электродами, измеренное с помощью электроизмерительного блока (Патент РФ на полезную модель №182198). Измерения датчиков проводили, главным образом, при температуре 300°С.

На Фиг. 5 показаны типичные хеморезистивные отклики - изменения сопротивления одного из датчиков мультисенсорного чипа при 300°С к парам изопропанола, этанола, метанола в концентрациях 100-8000 ppm (particle-per-million), аммиака в концентрациях 300-8000 ppm, и бутанола в концентрациях 50-3900 ppm и паров воды в концентрациях 50-8000 ppm в смеси с сухим воздухом. Видно, что при воздействии аналитов сопротивление датчиков уменьшается и обратимо падает при удалении аналитов в атмосфере чистого воздуха. Хеморезистивный отклик является устойчивым, воспроизводимым и значительно превышает величину шума, что позволяет рассматривать данный датчик как пригодный для практического использования. На Фиг. 6 показано, что величина хеморезистивного отклика датчика, нагретого до 300°С, к парам этанола превышает отклик к другим тестовым аналитам в равной концентрации, для примера равной 2000 ppm.

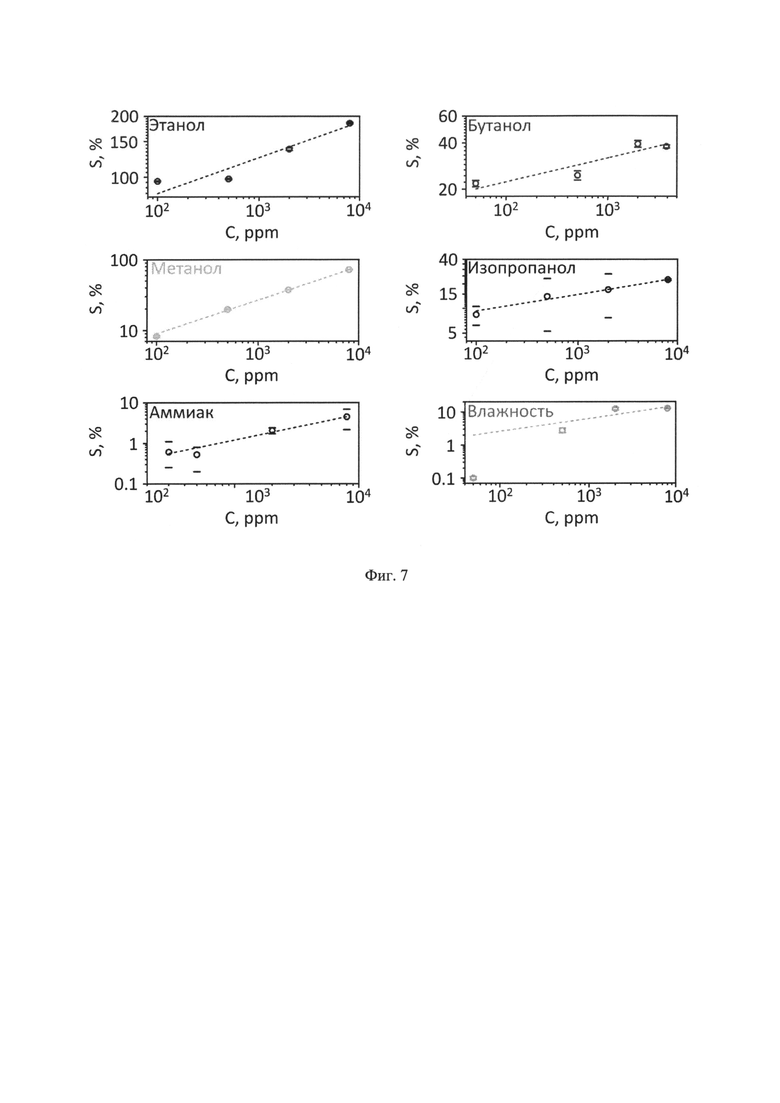

Основная характеристика датчика газа - зависимость хеморезистивного отклика S от концентрации аналита С, представлена на Фиг. 7 для типичного датчика, входящего в состав действующего образца мультисенсорного чипа на основе окисленных двумерных структур карбида ниобия Nb₂CT_x (максенов), нагретого до 300°С. Показана зависимость S(C) на примере всех тестовых аналитов - паров этанола, аммиака, бутанола, метанола, изопропанола и воды. Отклик датчика к аналитам подчиняется функции S~Cⁿ в соответствии с изотермой адсорбции Фрейндлиха. Показатель степени n варьируется в пределах 0,15-0,64 для различных аналитов.

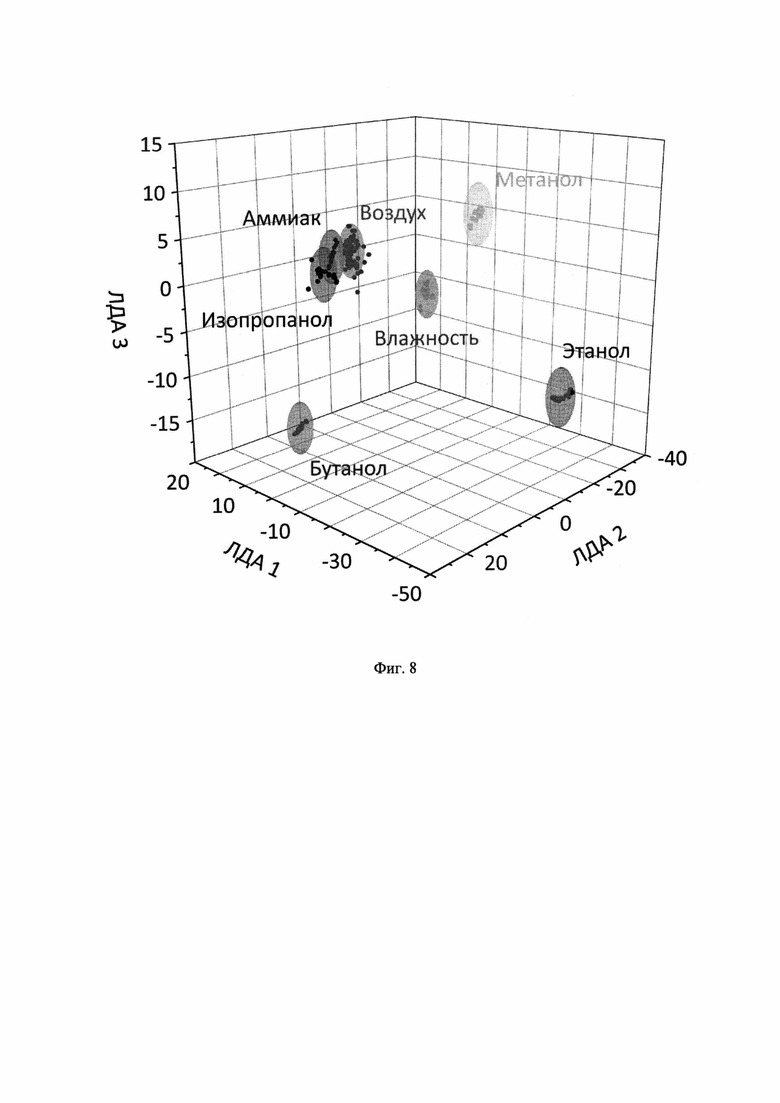

Совокупный векторный сигнал действующего образца мультисенсорного чипа наоснове окисленных двумерных структур карбида ниобия Nb₂CT_x (максенов), нагретого до 300°С, к тестовым аналитам был обработан с помощью метода линейно-дискриминантного анализа (ЛДА, см., например, The temperature gradient effect on gas discrimination power of metal-oxide thin-film sensor microarray / V. V. Sysoev et al // Sensors.-2004. - V. 4.- C. 37-46). На Фиг. 8 показана трехмерная проекция 6-мерного фазового ЛДА-пространства, в котором расположены векторные сигналы чипа к аналитам в равной концентрации, равной 2000 ppm при 300°С. Данные сигналы кластеризованы в группы в зависимости от аналита с центрами тяжести, расположенными значительно друг от друга, что дает возможность их технически разделить и селективно определить. Это позволяет не только детектировать данные газы, т.е. выполнить функцию сенсора, но и идентифицировать их, т.е. выполнить функцию газоанализатора и, в частности, отделить воздействие паров этилового спирта от воздействия других органических паров и воды.

Изобретение относится к области сенсорной техники и микро- и нанотехнологий, а именно к разработке датчиков газа. Способ изготовления датчика органических паров и мультисенсорного чипа включает синтез двумерных структур карбида ниобия Nb₂CT_x (максена), где Т_х=О^-, ОН^-, F^-, и нанесение их в виде слоя на диэлектрическую подложку, оборудованную компланарными измерительными электродами, с последующим отжигом при температуре 300°С для окисления максенов с целью формирования поверхностного слоя оксида ниобия. Результатом является изготовление нового высокочувствительного хеморезистивного датчика органических паров (при использовании двух измерительных электродов) и газоаналитического мультисенсорного чипа (при использовании более трех электродов), функционирующих при 300°С. Датчик отличается повышенной чувствительностью к органическим парам с пределом детектирования в ppb диапазоне. Векторный сигнал мультисенсорного чипа позволяет распознавать пары летучих соединений при соответствующей обработке методами искусственного интеллекта. Технический результат изобретения заключается в возможности изготовления нового хеморезистивного датчика органических паров или мультисенсорного чипа на основе окисленного слоя двумерного карбида ниобия Nb₂CT_x (максена), позволяющего проводить анализ состава воздуха. 4 н. и 6 з.п. ф-лы, 8 ил.

1. Способ изготовления датчика органических паров хеморезистивного типа, характеризующийся тем, что смешивают порошок металлического ниобия с относительным содержанием Nb не менее 99,8%, графита с относительным содержанием С не менее 99,0% и карбида алюминия с относительным содержанием Al₄C₃ не менее 95,0% в весовом соотношении 2:1,2:1 в лабораторном смесителе типа "пьяная бочка" в течение 24 ч до образования однородной смеси; полученную смесь помещают в корундовый тигель, переносят в горизонтальную печь и нагревают с целью спекания до температур 1580-1600°С со скоростью 5-10°С/мин в среде аргона, выдерживают в течение 8-10 ч, а затем охлаждают до комнатной температуры; спеченную смесь Nb₂AlC извлекают из тигля, измельчают до получения порошка, состоящего из частиц размером менее 25 мкм; с целью травления порошок наноламинированного Nb₂AlC (1 г) добавляют в тефлоновый реактор с раствором, содержащим 20 мл 9М хлороводородной кислоты (НСl) с относительным содержанием HCl не менее 37% и 3,2 г фторида лития (LiF) с относительным содержанием LiF 99,9%, и непрерывно перемешивают с помощью магнитной мешалки в течение 90-96 ч при температуре в диапазоне 50-55°С до полного протекания реакции между атомами алюминия с фторидами и разрыва связей между атомами ниобия и алюминия, вследствие чего образуются многослойные структуры карбида ниобия, состоящие из максенов Nb₂CT_x, поверхность которых терминирована функциональными группами, преимущественно ионами фтора, кислорода и гидроксилами; полученную суспензию подвергают многократной отмывке от побочных продуктов реакций фторида алюминия в дистиллированной воде путем центрифугирования со скоростью 5500-6000 об/мин в течение 5-6 мин до достижения нейтральных значений рН в диапазоне 5-6; для сбора отслоившихся структур двумерного карбида ниобия Nb₂CT_x (максена) стабильную суспензию черного цвета фильтруют и сушат в условиях пониженного давления, ниже 10³ Па, в течение не менее 24 ч при температуре 80±5°С; полученный порошок максенов Nb₂CT_x помещают в дистиллированную воду для образования суспензии в соотношении 5-10 г/л и подвергают ультразвуковой обработке в течение 0,5-2 ч; суспензию наносят на диэлектрическую подложку, оборудованную полосковыми измерительными электродами, для образования на ее поверхности слоя максенов Nb₂CT_x или на диэлектрическую подложку, не оборудованную измерительными электродами, а измерительные электроды наносят позже поверх слоя максенов методом катодного или магнетронного распыления с применением теневых масок и других методов микроэлектронного производства, сушат при температуре до 60°С до удаления жидкой фазы, разваривают подложку с нанесенным слоем максенов Nb₂CT_x в держатель, содержащий два измерительных электрода, и отжигают при температуре 300°С на воздухе в течение не менее 24 ч для образования оксидной фазы на поверхности максенов.

2. Способ изготовления мультисенсорного чипа хеморезистивного типа, характеризующийся тем, что смешивают порошок металлического ниобия с относительным содержанием Nb не менее 99,8%, графита с относительным содержанием С не менее 99,0% и карбида алюминия с относительным содержанием Al₄C₃ не менее 95,0% в весовом соотношении 2:1,2:1 в лабораторном смесителе типа "пьяная бочка" в течение 24 ч до образования однородной смеси; полученную смесь помещают в корундовый тигель, переносят в горизонтальную печь и нагревают с целью спекания до температур 1580-1600°С со скоростью 5-10°С/мин в среде аргона, выдерживают в течение 8-10 ч, а затем охлаждают до комнатной температуры; спеченную смесь Nb₂AlC извлекают из тигля, измельчают до получения порошка, состоящего из частиц размером менее 25 мкм; с целью травления порошок наноламинированного Nb₂AlC (1 г) добавляют в тефлоновый реактор с раствором, содержащим 20 мл 9М хлороводородной кислоты (HCl) с относительным содержанием HCl не менее 37% и 3,2 г фторида лития (LiF) с относительным содержанием LiF 99,9%, и непрерывно перемешивают с помощью магнитной мешалки в течение 90-96 ч при температуре в диапазоне 50-55°С до полного протекания реакции между атомами алюминия с фторидами и разрыва связей между атомами ниобия и алюминия, вследствие чего образуются многослойные структуры карбида ниобия, состоящие из максенов Nb₂CT_x, поверхность которых терминирована функциональными группами, преимущественно ионами фтора, кислорода и гидроксилами; полученную суспензию подвергают многократной отмывке от побочных продуктов реакций фторида алюминия в дистиллированной воде путем центрифугирования со скоростью 5500-6000 об/мин в течение 5-6 мин до достижения нейтральных значений рН в диапазоне 5-6; для сбора отслоившихся структур двумерного карбида ниобия Nb₂CT_x (максена) стабильную суспензию черного цвета фильтруют и сушат в условиях пониженного давления, ниже 10 Па, в течение не менее 24 ч при температуре 80±5°С; полученный порошок максенов Nb₂CT_x помещают в дистиллированную воду для образования суспензии в соотношении 5-10 г/л и подвергают ультразвуковой обработке в течение 0,5-2 ч; суспензию наносят на диэлектрическую подложку, оборудованную полосковыми измерительными электродами, для образования на ее поверхности слоя максенов Nb₂CT_x или на диэлектрическую подложку, не оборудованную измерительными электродами, а измерительные электроды наносят позже поверх слоя максенов методом катодного или магнетронного распыления с применением теневых масок и других методов микроэлектронного производства, сушат при температуре до 60°С до удаления жидкой фазы, разваривают подложку с нанесенным слоем максенов Nb₂CT_x в держатель, содержащий более трех электрических выводов, и отжигают при температуре 300°С на воздухе в течение не менее 24 ч для образования оксидной фазы на поверхности максенов.

3. Способ по пп. 1, 2, отличающийся тем, что для образования суспензии синтезированный порошок максенов Nb₂CT_x помещают в ацетононитрил или спирты.

4. Способ по пп. 1, 2, характеризующийся тем, что в качестве диэлектрической подложки для нанесения суспензии, содержащей максены, используют окисленный кремний, стекло, сапфир, керамику, кварц, Si₃N₂, полимер.

5. Способ по пп. 1, 2, характеризующийся тем, что нанесение максенов Nb₂CT_x из суспензии на подложку осуществляют с помощью капельного метода, аэрозольного напыления или методом Лэнгмюра-Блоджетт.

6. Способ по пп. 1, 2, характеризующийся тем, что плотность слоя максенов Nb₂CT_x на поверхности диэлектрической подложки оптимизируют так, чтобы нанолисты Nb₂CT_x располагались в виде не менее одного слоя с формированием перколяционных дорожек между электродами.

7. Способ по пп. 1, 2, характеризующийся тем, что диэлектрическую подложку оборудуют двумя электродами при изготовлении дискретного датчика органических паров хеморезистивного типа или набором электродов в количестве более трех при изготовлении мультисенсорного чипа хеморезистивного типа.

8. Способ по пп. 1, 2, характеризующийся тем, что материалом измерительных электродов, нанесенных на диэлектрическую подложку, является платина, золото или другой металл, имеющий омический контакт с максенами и не окисляющийся при рабочих температурах до 300°С.

9. Хеморезистивный датчик органических паров, полученный по способу, описанному в пп. 1, 3-8, отличающийся тем, что в качестве газочувствительного материала используют слой окисленного двумерного карбида ниобия Nb₂CT_x (максена), помещенный на диэлектрическую подложку между двумя измерительными электродами, у которого при нагреве до 300°С изменяется сопротивление под воздействием органических паров и влажности в окружающем воздухе.

10. Мультисенсорный чип хеморезистивного типа, полученный по способу, описанному в пп. 2-8, отличающийся тем, что в его составе применяется слой окисленного двумерного карбида ниобия Nb₂CT_x (максена); при этом слой, заключенный между каждой парой электродов, образует датчик, а вся совокупность датчиков образует мультисенсорную линейку.
