СТОЙКА УНИВЕРСАЛЬНАЯ Российский патент 2025 года по МПК G12B9/10

Предлагаемое изобретении относится к стойкам, штативам или опорным устройствам для геодезических приборов, видеокамер, фотокамер, метеорологического оборудования или других специальных приборов, предназначенным для работы как в помещении, так и вне его, в любое время года, особенно в условиях сильного бокового ветра, а также с возможностью установки на автомобильный транспорт или как долговременная опора.

Из уровня техники известны различные аналоги, например раздвижные штативы (треножники) серии ШР (ШР-120, ШР-140, ШР-160), однако данные штативы имеют существенные недостатки, в частности ножки изготавливаются из дерева, что негативно отражается на их долговечности и ремонтопригодности, они не всегда обеспечивают устойчивое положение установленного на них приборов и так же имеют подвесной грузелок, который усложняет настройку и эксплуатацию, также такие штативы не предполагают, в силу своей конкретной задачи, универсальности в замене самой опоры.

Известны другие аналоги, например «Штатив», патент №2673446, который имеет схожее устройство, однако позиционируется в качестве узконаправленного устройства, а именно для установки спутниковых антенн, не конфигурируем под разные задачи и не предназначен для установки габаритных или тяжелых специальных приборов.

В качестве прототипа выбран «Штатив раздвижной» патент №2128373 содержащий головку, становой винт и три телескопические выдвигающиеся раздвижные ножки, отличающийся тем, что головка выполнена полой из пластмассы, становой винт размещен и зафиксирован внутри головки пластикового пружиняющего кольца и пластмассовой пластины, три телескопические выдвигающиеся раздвижные ножки выполнены пустотелыми треугольной формы, при этом по длине ножки фиксируются с помощью обрезиненных эксцентриковых зажимов, верхняя часть ножек выполнена с загнутым концом с возможностью его размещения в боковых вырезах, выполненных в головке, при сборке штатива.

Прототип имеет следующие недостатки: лишен возможности конфигурировать опоры, изготавливается из пластмассы, что негативно влияет на ремонтопригодность и непрактичен при работе вне помещения в условиях боковой ветровой нагрузки, зажимы ножек со временем не будут обеспечивать оптимального зажима и фиксации в разложенном состоянии, т.к. фиксируются с помощью обрезиненных зажимов, особенно в холодное время года, т.к. резина дубеет и теряет свои упругие свойства. Так же недостатком является повышенная хрупкость штатива при работе в холодное время года, в том числе зажимы при работе могут обломится.

Целью предлагаемого изобретения является повышение универсальности, надежности в процессе эксплуатации в любое время года, учитывая высокие боковые ветровые нагрузки, повышение ремонтопригодности и легкости эксплуатации, обеспечение повышенной устойчивости положения специальных приборов.

Указанная цель достигается тем, что стойка выполнена из недорогих и распространенных сортаментов стального проката, содержит поворотный узел вертикального и горизонтального наведения с площадкой для установки специальных приборов через различные крепления, раздвижные опоры выполнены трубчатыми, позволяющие менять высоту для работы со специальными приборами (например стоя или сидя), фиксаторов с кольцами, с помощью которых меняется высота для работы, пластины-опоры, штоки, которые при опоре на грунт вставляются в пластины-опоры для лучшей устойчивости. Так же в комплектацию опоры, входят штанги-крюки с вентильными рым-болтами, которые крепятся на нижнем уровне раздвижных опор и служат для увеличения устойчивости стойки универсальной, и опора-стойка для установки приборов на ровную поверхность или автомобильный транспорт, или использовать как долговременную опору для специальных приборов. Все фиксирующие элементы для изменения высоты раздвижных опор или опоры-стойки представляют собой фиксаторы в виде фиксаторов с кольцами, при помощи которых оперативно фиксируется высота работы, однако в процессе эксплуатации такие фиксаторы могут потеряться и заменены любыми элементами, например, кусками арматуры, прутками и т.д., в том числе серийно выпускаемыми болтами с гайками необходимой длины и диаметра, без потери эксплуатационных свойств опоры универсальной.

Заявленная конструкция поясняется чертежами:

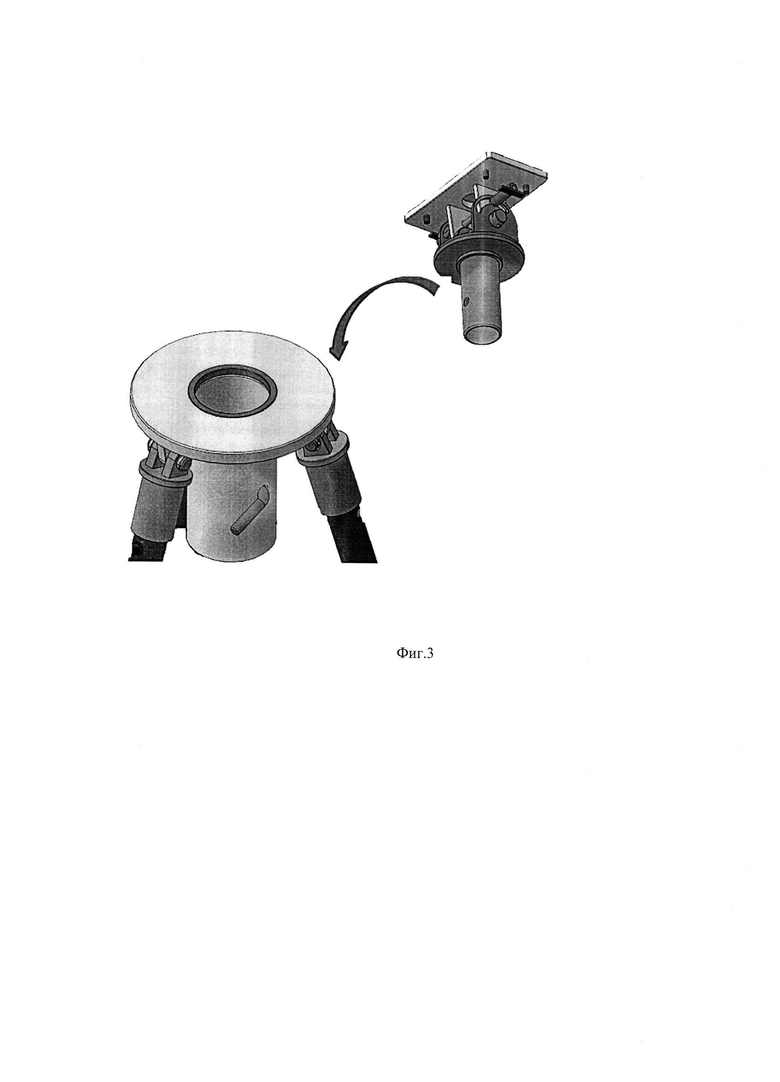

Фиг. 1 - поворотный узел вертикального и горизонтального наведения. Фиг. 2 - стойка в конфигурации треноги в транспортировочном состоянии. Фиг. 3 - сборка узла вертикального и горизонтального наведения. Фиг. 4 - стойка в конфигурации треноги разложена в рабочее состояние. Фиг. 5 - стойка в конфигурации стойки-опоры.

Конструктивно стойка содержит две основные части, узел горизонтального и вертикального наведения и сменные опоры в виде раздвижных опор с крепежными элементами и стоку-опору с крепежными элементами.

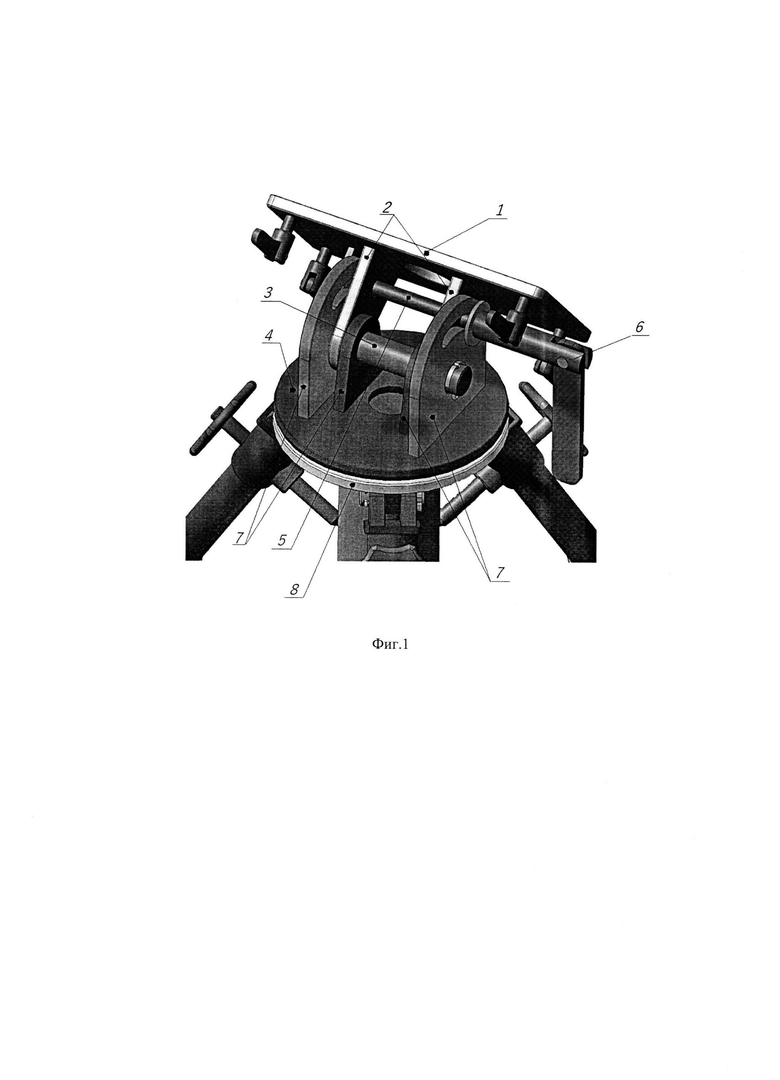

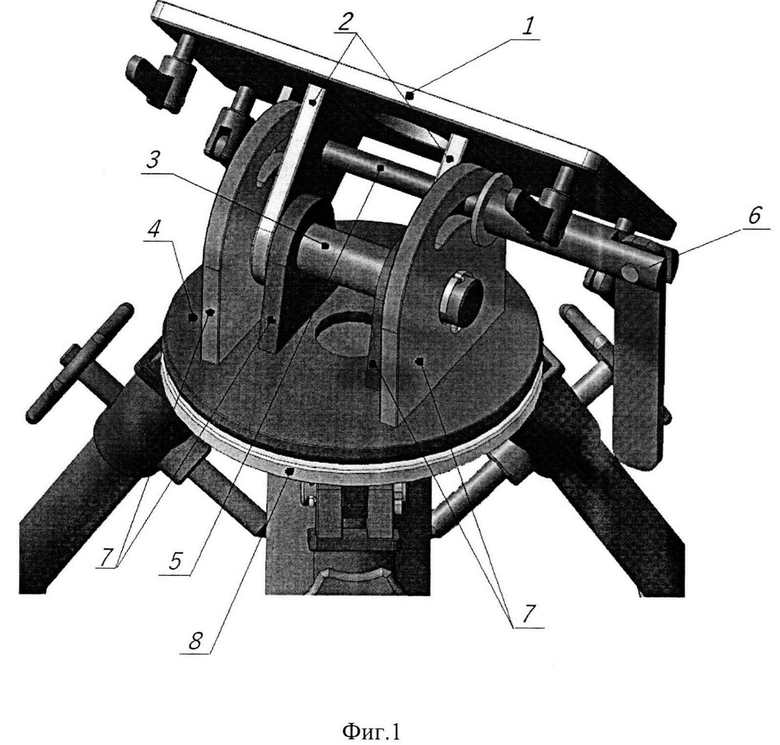

Узел горизонтального и вертикального наведения состоит из (см. фиг. 1):

1 - верхняя поворотная площадка вертикального наведения;

2 - проушины верхней поворотной площадки;

3 - ось вращения;

4 - нижняя поворотная площадка горизонтального наведения;

5 - фиксирующая втулка;

6 - зажимная ручка наведения;

7 - проушины нижней поворотной площадки с прорезями для изменения угла наклона и отверстиями для оси вращения;

8 - опорная площадка-стакан с проушинами;

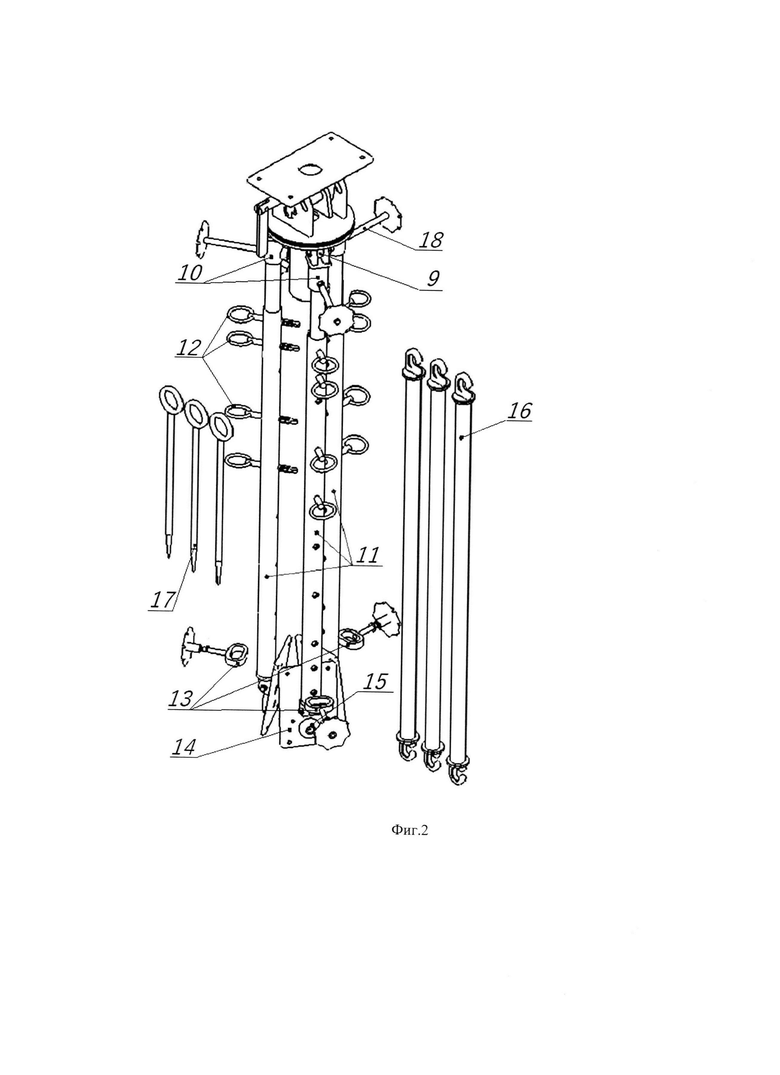

Раздвижные опоры (см. фиг.2) состоят из:

9 - ось вращения опоры (3 шт.);

10 - переходные втулки (3 шт.);

11 - раздвижные опоры (3 шт.);

12 - фиксаторы с кольцами;

13 - вентильные рым-болты;

14 - пластины-опоры (3 шт.);

15 - отверстие для штока (на каждой пластине-опоре);

16 - штанга-крюк (3 шт.);

17 - шток (3 шт.);

18 - вентильные распорки (3 шт.).

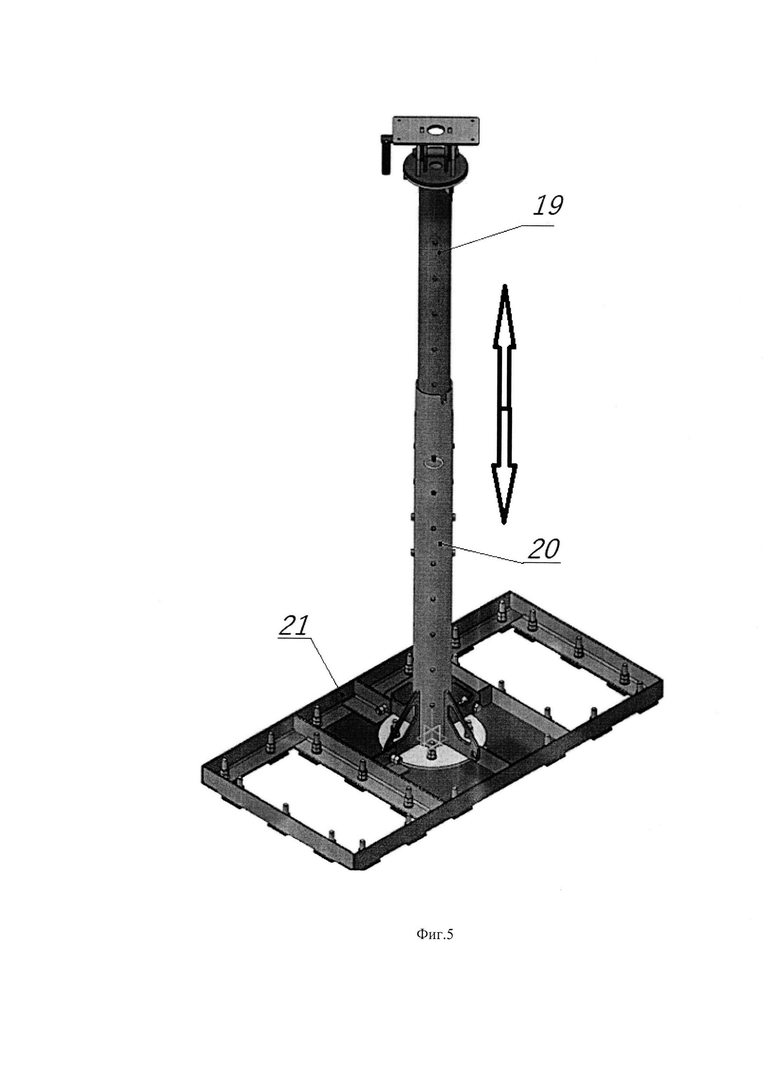

Стойка-опора состоит из:

19 - верхняя часть стойки-опоры;

20 - нижняя часть стойки-опоры;

21 - опорная площадка.

Верхняя поворотная площадка вертикального наведения 1, через проушины верхней поворотной площадки 2, с помощью оси вращения 3 соединяется через проушины нижней поворотной площадки 7 с нижней поворотной площадкой горизонтального наведения 4, в прорези и отверстия проушин вставляется фиксирующая втулка с резьбой 5 и на резьбу накручивается зажимная ручка наведения 6, собранная конструкция устанавливается (см. фиг. 3) на опорную площадку-стакан 8 и образует узел горизонтального и вертикального наведения, который, через проушины на площадке-стакане 8, с помощью оси вращения опоры 9, соединяется с переходными втулками 10 и закрепляется шплинтами, затем раздвижные опоры верхней стороной 11 вставляются в переходные втулки и фиксируются с помощью вентильных распорок 18, фиксаторы с кольцами 12 обеспечивают регулировку и фиксацию высоты, стойка опирается на качающиеся пластины-опоры 14, штанги-крюки 16 накидываются в проушины вентильных рым-болтов 13, при необходимости через отверстия 15 в грунт вставляются штоки 17, для изменения конфигурации, узел горизонтального и вертикального наведения в сборе, устанавливается опорной площадкой-стаканом 8 в верхнюю часть стойки-опоры 19, а нижняя часть 20 крепиться крепежными элементами к опорной площадке 21, при этом фиксируется на нужную высоту фиксаторами с кольцами.

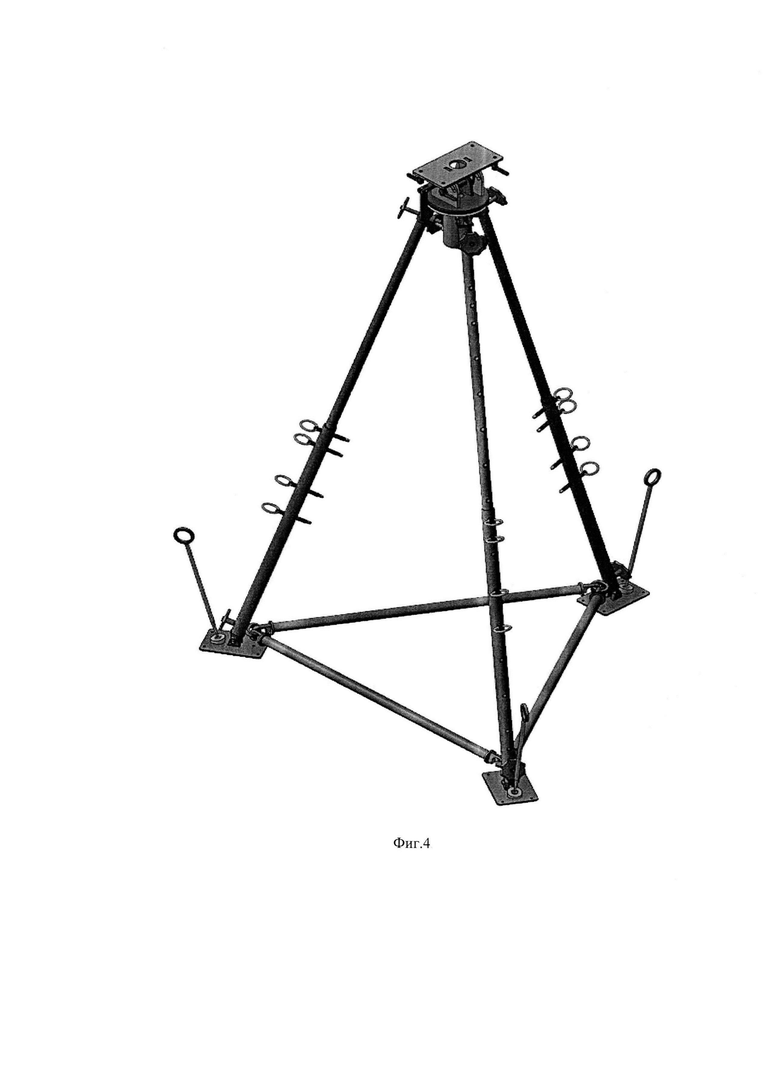

Для эксплуатаций стойки в конфигурации треноги (фиг. 4), сначала собирают узел горизонтального и вертикального наведения (фиг. 1), для этого верхнюю поворотную площадку вертикального наведения, через проушины верхней поворотной площадки, с помощью оси вращения соединяют через проушины нижней поворотной площадки с нижней поворотной площадкой горизонтального наведения, ось фиксируется шплинтами, затем в имеющиеся прорези и отверстия в проушинах вставляют фиксирующую втулку с резьбой на одном конце и накручивают до упора зажимную ручку наведения, собранная конструкция устанавливается (см. фиг.3) на опорную площадку-стакан и образует узел наведения. В конфигурации треноги (фиг.4), через проушины площадки-стакана, при помощи осей вращения опор, присоединяются переходные втулки, фиксируются шплинтами или другими фиксирующими элементами и в них вставляются, и закрепляются вентильными распорками раскладные опоры, опоры отклоняют, раздвигают на нужную высоту и фиксируют фиксаторами с кольцами, при необходимости, для увеличения устойчивости на рыхлых грунтах (песок, разрытая земля и т.д.), в пластины-опоры вставляются штоки, а так же при использовании габаритного или тяжелого оборудования можно пользоваться, входящими в комплект штангами-крюками, которые накидываются в отверстия прикручиваемых штурвальных рым-болтов и устанавливают специальное оборудование, фиксируют требуемый угол наклона площадки для установки различных специальных приборов с помощью зажимной ручки и начинаю работу, в конфигурации стойки-опоры (фиг. 5) нижняя часть стойки-опоры устанавливается на опорную площадку, фиксируется, затем верхняя стойка-опора устанавливается в нижнюю часть стойки-опоры и узел горизонтального и вертикального наведения в сборе устанавливается в верхнюю часть стойки-опоры, высота регулируется путем раздвижения и фиксацией фиксаторами с кольцами на нужную высоту, при этом опорная площадка имеет отверстия, при помощи которых можно крепить серийными крепежными элементами (дюбелями, дюбель-болтами, саморезами и т.д.) стойку-опору к любой поверхности или транспортному средству, (см. фиг.5). Для исключения нежелательных или преждевременных смещений по горизонтали, узел наведения стопорят, через имеющиеся отверстия.

Для перемещения стойки универсальной, в конфигурации треноги (фиг.2), снимается узел вертикального и горизонтального наведения, из грунта вынимаются штоки, снимаются штанги-крюки, опоры складывается, и эти составные части помещаются в сумку-переноску, масса универсальной стойки в конфигурации треноги - 20-25 кг, позволяет переносить одному человеку, универсальная стойка не требует особых условий транспортировки и закрепления в багажнике, кузове и т.д. транспортных средств, т.к. обладает повышенной устойчивостью к нагрузкам, ударам, вибрации, колебаниям и иным нагрузкам. В конфигурации стойки-опоры, узел горизонтального и вертикального наведения снимается, опора складывается, фиксируется, отсоединяется опорная площадка и составные части транспортируются так же без особых условий транспортировки и закрепления.

Таким образом, предложенное техническое решение повысит универсальность устройства, позволит расширить эксплуатационные возможности, в процессе эксплуатации в любое время года, учитывая высокие боковые ветровые нагрузки, повысить ремонтопригодность и простоту в эксплуатации, обеспечит повышенную устойчивость положения устанавливаемых специальных приборов за счет механической прочности.

Настоящее изобретение относится к стойкам, штативам или опорным устройствам геодезических приборов, фотокамер, метеорологического оборудования или других специальных приборов, предназначенным для работы как в помещении, так и вне его, в любое время года, особенно в условиях сильного бокового ветра. Стойка содержит поворотный узел вертикального и горизонтального наведения с площадкой для установки различных специальных приборов, раздвижные опоры, позволяющие менять высоту для работы со специальными приборами (например стоя или сидя), пластины-опоры, штоки опор, которые при опоре на грунт вставляются в пластины-опоры для лучшей устойчивости. Стойка комплектуется штангами-крюками для увеличения устойчивости стойки при использовании тяжелого и габаритного устанавливаемого оборудования, кроме того, конфигурация штатива может изменяться посредством замены раздвижных трубчатых опор на опору-стойку для установки на ровную поверхность или автомобильный транспорт (например в кузов) или использоваться как долговременная опора для специальных приборов. Технический результат направлен на повышение универсальности, надежности в процессе эксплуатации в любое время года, учитывая высокие боковые ветровые нагрузки, повышение ремонтопригодности и легкости эксплуатации, обеспечение повышенной устойчивости положения специальных приборов. 5 ил.

1. Стойка универсальная, содержащая узел вертикального и горизонтального наведения и опоры, отличающаяся тем, что стойка универсальная полностью выполнена из стали, опоры выполнены съемными и заменяемыми, при этом заменяемые опоры выполнены в виде раздвижных опор или стойки-опоры, узел вертикального и горизонтального наведения снабжен верхней поворотной площадкой вертикального наведения, нижней поворотной площадкой горизонтального наведения, регулировочной осью, фиксирующей втулкой и зажимной ручкой наведения, раздвижные опоры с одной стороны соединяются с узлом горизонтального и вертикального наведения, посредством переходных втулок и осей вращения опоры и с другой стороны снабжены качающимися пластинами-опорами, высота универсальной стойки регулируется крепежами, кроме того, снизу раздвижных опор накручиваются рым-болты, в кольца которых для повышения устойчивости универсальной стойки накидываются штанги-крюки, также в конструкцию введены штоки, которые вставляются в грунт через отверстия в платинах-опорах раздвижных опор, при смене конфигурации от узла вертикального и горизонтального наведения отсоединяют раздвижные опоры и узел вертикального и горизонтального наведения вставляется в стойку-опору, снабженную опорной площадкой.

2. Универсальная стойка по п. 1, отличающийся тем, что для исключения нежелательных или преждевременных смещений по горизонтали узел вертикального и горизонтального наведения стопорят через имеющиеся отверстия.
