УСТРОЙСТВО ДЛЯ НАПОЛНЕНИЯ ВОДОЙ БАЧКА ОМЫВАТЕЛЯ СТЕКОЛ И ФАР ТРАНСПОРТНОГО СРЕДСТВА Российский патент 2025 года по МПК B60S1/48 B60S1/50 B60H1/32

Область техники, к которой относится изобретение

Изобретение относится к устройствам для наполнения водой бачка омывателя стекол и фар транспортного средства, включающее в себя шланг с фильтром и может быть использовано для усовершенствования транспортных средств, особенно грузовых автомобилей.

Уровень техники

В настоящее время все транспортные средства оснащены резервуарами для воды, которую используют для очистки лобового стекла от загрязнений. С помощью встроенного насоса вода под давлением подается на распределительные форсунки, которые распыляют ее на лобовое стекло, одновременно активируя стеклоочистители. Водитель или транспортная компания принимает меры по обеспечению уровня воды в бочке омывателя, который требует соблюдения норм закона.

Из уровня техники известно устройство для наполнения водой бачка омывателя стекол и фар транспортного средства, включающее в себя шланг с фильтром, которое раскрыто в патенте на полезную модель №129061, опубл. в 2013 году.

Данное устройство является наиболее близким по технической сути и достигаемому техническому результату и выбрано за прототип предлагаемого изобретения как системы. Недостатком этого прототипа является то, что собираемая жидкость не является чистой и требует качественной очистки.

Раскрытие изобретения

Настоящее изобретение, главным образом, имеет целью предложить устройство для наполнения водой бачка омывателя стекол и фар транспортного средства, позволяющее, по меньшей мере, сгладить, как минимум, один из указанных выше недостатков, а именно: обеспечить возможность наполнения бачка омывателя стекол и фар именно чистой водой, за счет использования конденсата от кондиционера, что и является решаемой поставленной задачей.

Для достижения этой цели шланг с одной своей стороны соединен с крышкой бачка омывателя стекол и фар через поворотный штуцер, а другой своей стороной имеет средство соединения с местом слива конденсата испарителя кондиционера транспортного средства, при этом шланг в своей средней части включает в себя трехходовой кран.

Благодаря данным выгодным характеристикам появляется возможность использования конденсата от кондиционера для наполнения водой бачка омывателя стекол и фар транспортного средства. Действительно, дистиллированная вода поступающая из испарителя кондиционера транспортного средства в бачок омывателя стекол и фар, не содержит соли и минералов, что не дает возможности образования солевых отложений на стекле и значительно продлевает срок службы стекла. Также дистиллированная вода эффективно удаляет жирные следы от насекомых, разбившихся о стекло. Преимущественно, устройство предназначено для работы при положительной температуре окружающей среды. При этом поворотный штуцер обеспечивает возможность установки на бачок омывателя стекол и фар транспортного средства. А трехходовой кран используется для переключения режимов работы «зима/лето».

Существует вариант изобретения, в котором крышка бачка стеклоомывателя имеет дренажное отверстие для сброса лишней воды.

Благодаря данным выгодным характеристикам появляется возможность сброса излишка воды из резервуара.

Существует вариант изобретения, в котором поворотный штуцер включает в себя фильтр.

Благодаря данным выгодным характеристикам появляется дополнительная возможность предотвращения попадание загрязнений в систему омывателя.

Существует еще один возможный вариант изобретения, в котором фильтр включает в себя внешнюю сетку и внутреннюю стеку, причем ячейки внутренней сетки мельче, чем ячейки внешней сетки.

Благодаря данным выгодным характеристикам появляется дополнительная возможность двухступенчатой очистки подаваемой жидкости, сперва от крупных примесей, потом от мелких.

Наконец, существует еще один возможный вариант изобретения, в котором крышка бачка омывателя стекол и фар имеет отверстие для патрубка подачи концентрата моющей жидкости из емкости для концентрата моющей жидкости, при этом указанный патрубок включает в себя клапан.

Благодаря данным выгодным характеристикам появляется дополнительная возможность добавления моющей жидкости в бачок омывателя стекол и фар.

Краткое описание чертежей

Другие отличительные признаки и преимущества изобретения ясно вытекают из описания, приведенного ниже для иллюстрации и не являющегося ограничительным, со ссылками на прилагаемые рисунки, на которых:

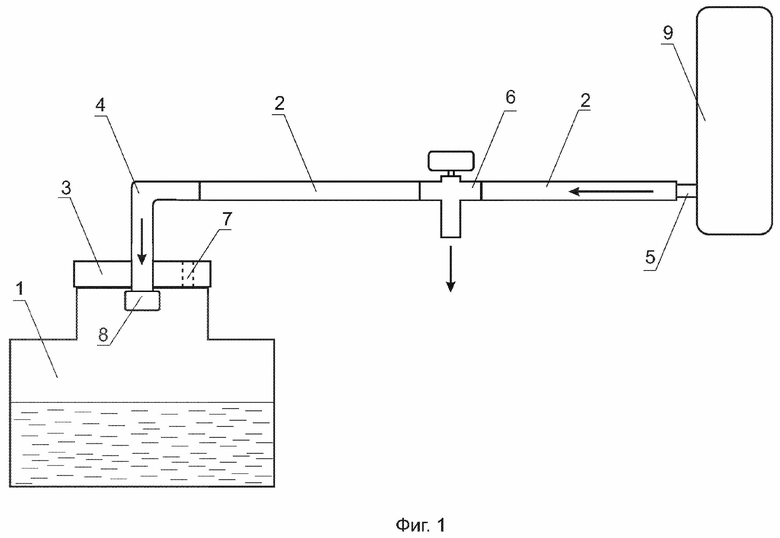

- фиг. 1 изображает устройство для наполнения водой бачка омывателя стекол и фар транспортного средства, согласно изобретению,

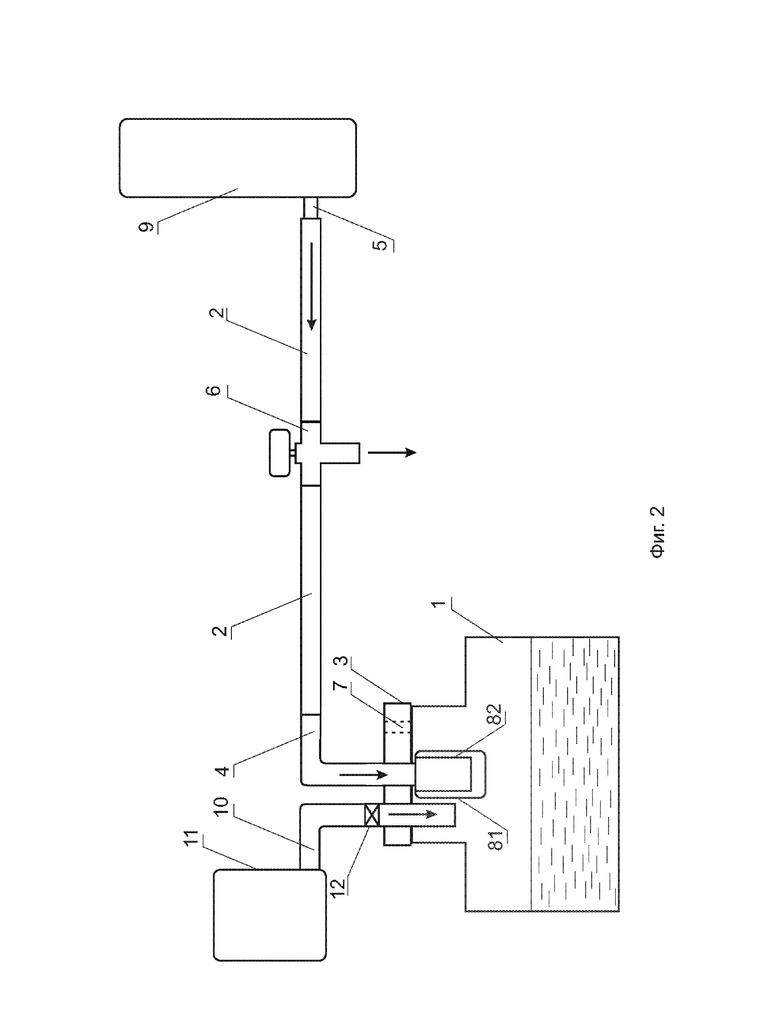

- фиг. 2 изображает устройство для наполнения водой бачка омывателя стекол и фар транспортного средства, согласно изобретению, вариант с емкостью для концентрата моющей жидкости и двойным фильтром.

На фиг. 1, 2 обозначено:

1 - бачок омывателя стекол и фар,

2 - шланг,

3 - крышка бачка омывателя стекол и фар,

4 - поворотный штуцер,

5 - средство соединения с местом слива конденсата,

6 - трехходовой кран,

7 - отверстие для сброса лишней воды,

8 - фильтр,

81 - внешняя сетка с мелкими ячейками,

82 - внутренняя сетка с крупными ячейками,

9 - испаритель кондиционера,

10 - патрубок подачи концентрата моющей жидкости,

11 - емкость для концентрата моющей жидкости,

12 - клапан подачи концентрата моющей жидкости.

Согласно фиг. 1 устройство для наполнения водой бачка 1 омывателя стекол и фар транспортного средства, включающее в себя шланг 2 с фильтром 8. Шланг 2 с одной своей стороны соединен с крышкой 3 бачка омывателя стекол и фар через поворотный штуцер 4, а другой своей стороной имеет средство 5 соединения с местом слива конденсата испарителя кондиционера транспортного средства, преимущественно это штуцер соединения с местом слива конденсата. Шланг 2 в своей средней части включает в себя трехходовой кран 6.

Опциально крышка 3 бачка стеклоомывателя имеет дренажное отверстие для сброса лишней воды 7. Опциально именно поворотный штуцер 4 включает в себя фильтр 8.

Опциально фильтр включает в себя внешнюю сетку 81 и внутреннюю стеку 82, причем ячейки внутренней сетки крупнее, чем ячейки внешней сетки.

Опциально крышка бачка омывателя стекол и фар имеет отверстие для патрубка 10 подачи концентрата моющей жидкости из емкости 11 для концентрата моющей жидкости, при этом указанный патрубок включает в себя клапан 12 подачи концентрата моющей жидкости.

Осуществление изобретения

Устройство для наполнения водой бачка омывателя стекол и фар транспортного средства работает следующим образом.

При открытии трехходового крана 6 конденсат из кондиционера поступает в бачок 1 омывателя стекол и фар, что помогает поддерживать уровень жидкости в нем. Когда необходимо использовать незамерзающую жидкость, трехходовой кран 6 закрывается, и конденсат перестает подниматься в резервуар, стекает вовне.

На практике точки подсоединения концов шлага 2 находится выше, чем трехходовой кран 6, который располагается в области середины шланга 2 и провисает под собственным весом, поэтому при переключении положения трехходового крана 6, закрывается подача конденсата в бачок омывателя стекол и фар 1, и открывается выход из трехходового крана 6 конденсата наружу, где он просто стекает. А при переключении положения трехходового крана 6 в рабочее положении, отверстие слива закрывается, и конденсат под действием давления в испарителе кондиционера устремляется в бачок омывателя стекол и фар 1.

Опционально, в бачок омывателя стекол и фар 1можно добавить концентрата моющей жидкости, для чего необходимо привести клапан 12 в открытое положение.

Промышленная применимость

Предлагаемое устройство для наполнения водой бачка омывателя стекол и фар транспортного средства может быть осуществлено специалистом на практике и при осуществлении обеспечивает реализацию заявленного назначения, что позволяет сделать вывод о соответствии критерию «промышленная применимость» для изобретения.

Кроме того что за счет новых существенных признаков становится возможным использовать конденсата от кондиционера для наполнения водой бачка омывателя стекол и фар транспортного средства, но устройство имеет и дополнительные преимущества:

1. Экономия воды.

Использование конденсата от кондиционера автомобиля позволяет значительно снизить потребность в обычной воде для бачка омывателя стекол и фар транспортного средства, что особенно актуально в регионах с дефицитом воды.

2. Использование дистиллированной воды.

Конденсат, поступающий из кондиционера, по своей природе чист и может использоваться в качестве жидкости для бачка омывателя стекол и фар транспортного средства, не требуя дополнительных обработок.

3. Работа с окружающей средой.

Устройство обеспечивает сокращение использования воды, а также способствует снижению выбросов и негативного воздействия на окружающую среду.

4. Постоянно наполненный резервуар.

Устройство гарантирует, что бачок омывателя стекол и фар транспортного средства всегда будет заполнен, что позволяет водителю осуществлять омывку стекла по необходимости не заботясь о регулярной проверке уровня жидкости.

5. Легкость установки и демонтажа.

Простая конструкция устройства позволяет быстро установить или снять крышку без специальных инструментов.

6. Долговечность и высокая эффективность:

Устройство рассчитано на неограниченный срок эксплуатации. Использование фильтра грубой очистки и других материалов обеспечивает длительный срок службы устройства.

В жаркую погоду при включенном кондиционере, КПД устройства составляет 100%, эффективно пополняя бачок омывателя стекол и фар транспортного средства.

В условиях холодного климата устройство позволяет переключать подачу конденсата, что не позволяет попаданию лишней влаги в бачок омывателя стекол и фар транспортного средства и возможное замерзание. Вместо этого в бачок омывателя стекол и фар транспортного средства можно залить незамерзающую жидкость.

Изобретение относится к устройствам для наполнения водой бачка омывателя стекол и фар транспортного средства. Устройство для наполнения водой бачка омывателя включает в себя шланг с фильтром. Шланг с одной своей стороны соединен с крышкой бачка омывателя стекол и фар через поворотный штуцер, а другой своей стороной имеет средство соединения с местом слива конденсата испарителя кондиционера транспортного средства. Шланг в своей средней части включает в себя трехходовой кран. Поворотный штуцер включает в себя фильтр, который включает в себя внешнюю сетку и внутреннюю сетку, причем ячейки внутренней сетки крупнее, чем ячейки внешней сетки. Достигается возможность использования конденсата от кондиционера для наполнения водой бачка омывателя стекол и фар транспортного средства. 2 з.п. ф-лы, 2 ил.

1. Устройство для наполнения водой бачка омывателя стекол и фар транспортного средства, включающее в себя шланг с фильтром, отличающееся тем, что шланг с одной своей стороны соединен с крышкой бачка омывателя стекол и фар через поворотный штуцер, а другой своей стороной имеет средство соединения с местом слива конденсата испарителя кондиционера транспортного средства, при этом шланг в своей средней части включает в себя трехходовой кран, при этом поворотный штуцер включает в себя фильтр, который включает в себя внешнюю сетку и внутреннюю сетку, причем ячейки внутренней сетки крупнее, чем ячейки внешней сетки.

2. Устройство по п.1, отличающееся тем, что крышка бачка стеклоомывателя имеет дренажное отверстие для сброса лишней воды.

3. Устройство по п.1, отличающееся тем, что крышка бачка омывателя стекол и фар имеет отверстие для патрубка подачи концентрата моющей жидкости из емкости для концентрата моющей жидкости, при этом указанный патрубок включает в себя клапан.
