Способ пневмоволнового массажа Российский патент 2025 года по МПК A61H9/00 A61H23/04

Изобретение относится к области медицины, спорта, космонавтики, может быть использовано для оздоровительного, лечебного и спортивного массажа, а также в комплексном лечении различных заболеваний.

Известен способ массажа мышц с воздействием вибрации на конкретную мышцу с одной из выбранных частот (А.С.№839536, МПК А 61 Н 23/00, опубл. 23.06. 1981).

Способ не обеспечивает эффективность тренировки и восстановление нервно-мышечного аппарата.

Известен способ пневматического массажа с применением оболочек, использующий гармоническую бегущую волну (патент США № 4231355, МПК А 61 Н 7/00, опубл. 11.09. 1980).

Недостатком способа является то, что он обеспечивает воздействие только поперечной механической волной, распространяющейся по прямой линии, не соответствующей большинству приемов массажа.

Известно устройство для лечебного массажа, использующее бегущую волну (патент РФ № 1795889, МПК А 61 Н 23/02, опубл. 15.02. 1993).

Недостатком устройства является то, что оно образует только поперечные механические волны, распространяющиеся по прямой линии, для ограниченного числа анатомо-топографических участков тела.

Наиболее близким является способ волновой биомеханотерапии (патент РФ 2202323 МПК A61H9/00,опубл.27.11.2003), использующий в терапии последовательных и параллельных комбинаций модулированных волн. Термовибратоды, прижатые к телу человека, за счет импульсного перемещения перпендикулярно поверхности тела человека порождают поперечную волну, а за счет импульсного перемещения вдоль поверхности тела порождают продольную волну.

Недостатком способа является то, что не в полной мере задействованы механизмы, повышающие эффективность пневмоволнового массажа.

Задачей изобретения является повышение эффективности массажа путем создания способа пневмоволнового массажа, в котором поперечные волны, которые порождаются термовибратодами прижатыми к телу человека, включают в себе пневмоимпульсы в виде волновых пакетов с различной частотой и скважностью.

Поставленная задача решается за счет того, что в способе пневмоволнового массажа осуществляют терапевтическое воздействие путем включения в механическую поперечную волну пневмоимпульсов в виде волновых пакетов с частотой от 1 до 30 Гц и скважностью от1,2 до 4.

Эффективность восстановительного, лечебного, тонизирующего вибрационного массажа зависит от параметров вибрации (частоты, скважности) и длительности процедуры. Возникающий в результате массажа попеременного сжатия и растяжения тканей поток нервных импульсов через нейроэндокринные механизмы вызывает ряд реакций организма, которые и используются с лечебной целью, для улучшения функционального состояния центральной нервной системы, местного кровообращения, обменных и репаративных процессов, повышения тонуса симпатико-адреналовой системы, получения болеутоляющего эффекта и т.д.

Предлагаемый способ реализуется с помощью устройства, где

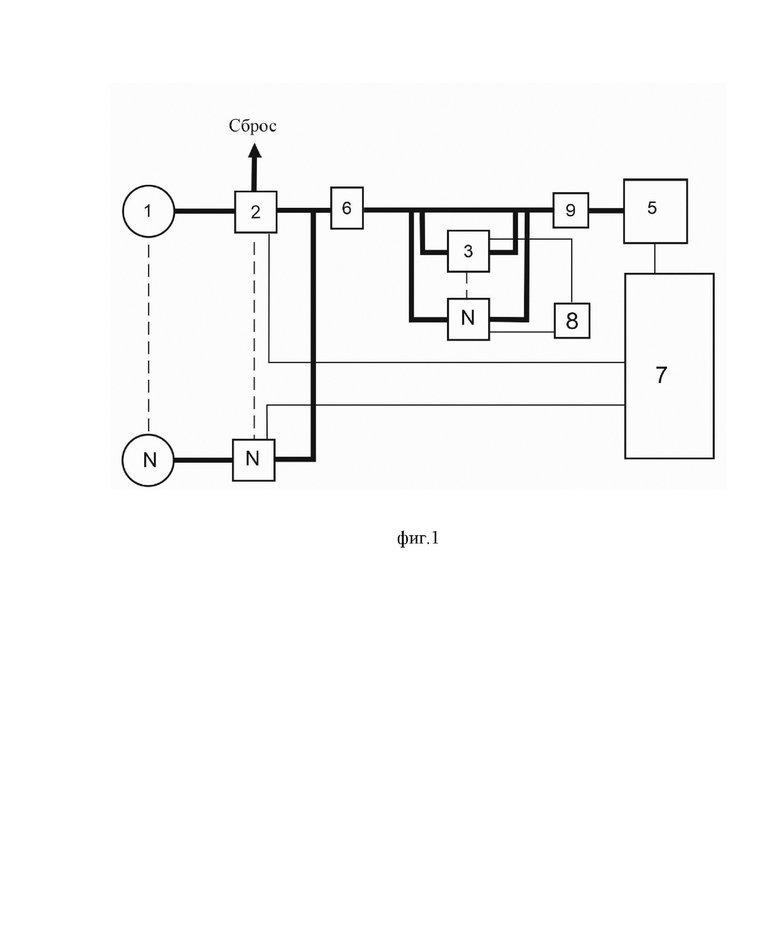

на фиг. 1 показана электропневматическая схема для осуществления способа пневмоволнового массажа с помощью от 1 до N- вибратодов,

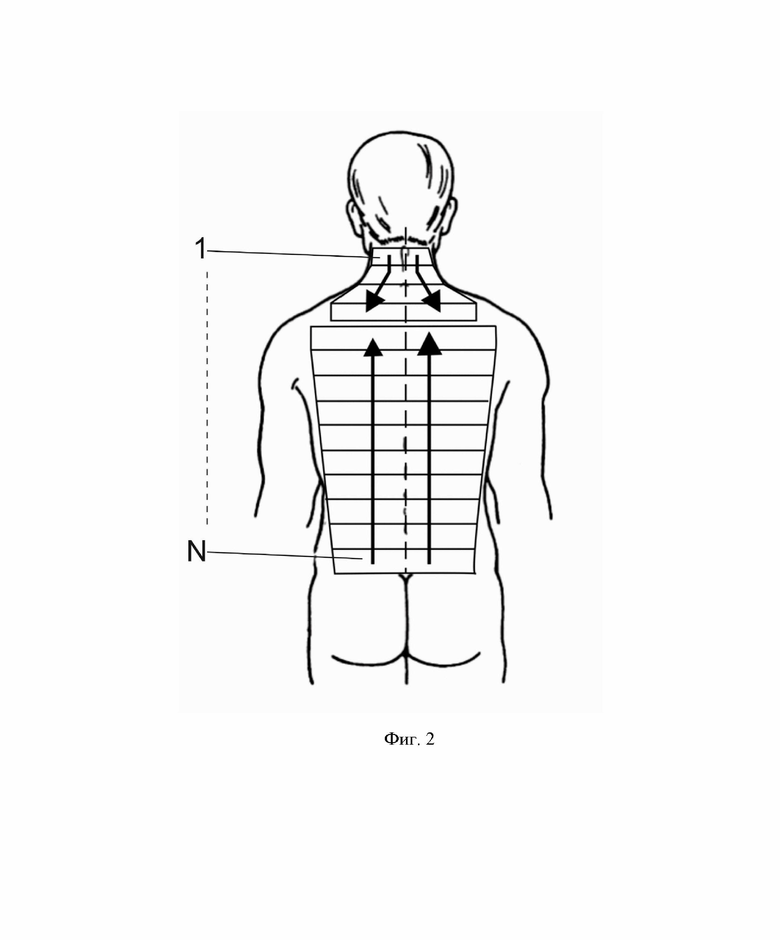

на фиг. 2 показано расположение вибратодов при массаже на мышцах спины человека,

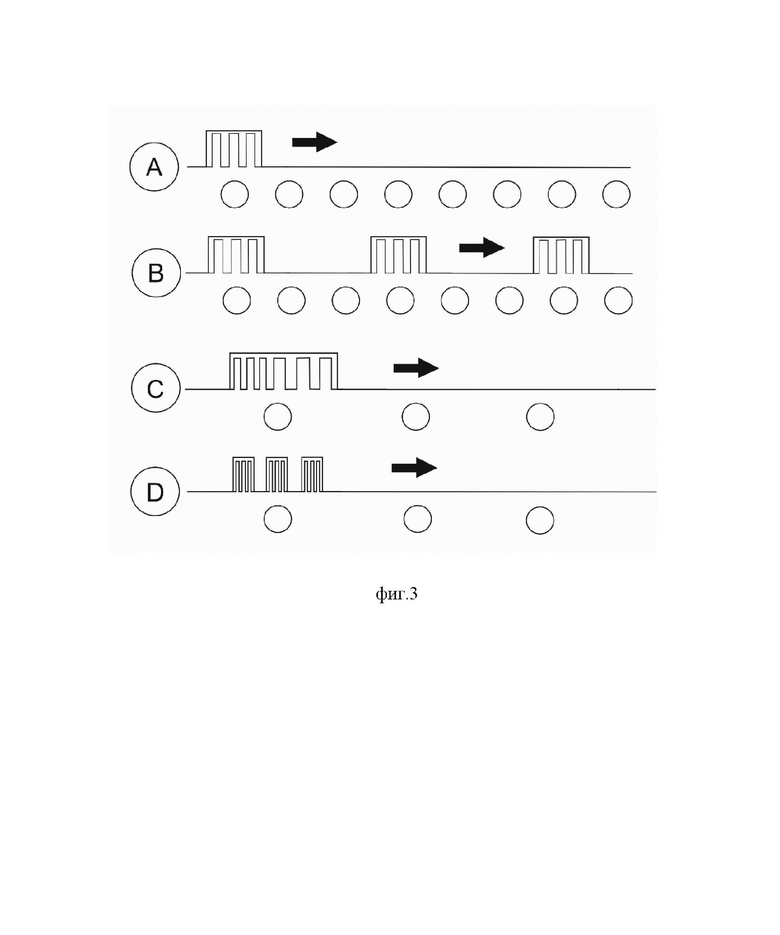

на фиг. 3 показаны типы волн, реализуемых в предлагаемом способе.

Устройство для осуществления предлагаемого способа пневмоволнового массажа фиг. 1 содержит вибратоды 1-N, рабочие полости которых соединены последовательно воздуховодами с соответствующими трехлинейными электропневматическими клапанами 2-N , которые создают несущие продольные и поперечные волны и двухходовыми пневматическими электромагнитными клапанами 3- N, которые создают пульсовой волновой пакет с различной частотой и скважностью, сообщаются с помощью воздуховода с регулируемым источником сжатого воздуха 5. Для гашения высокочастотных пульсаций от источника сжатого воздуха 5 служит пневмогаситель 9.

Для нагрева подаваемого в вибратоды воздуха служит терморегулятор 6. Программное управление параметрами работы электромагнитных пневматических клапанов 2-N и 3- N, терморегулятором 6 и источником сжатого воздуха 5, осуществляется микроконтроллером 7 и 8. Программное управление трехлинейными электропневматическими клапанами осуществляется путем подачи электрического сигнала на обмотки трехлинейных электропневматических клапанов с микроконтроллера 7, а программное управление параметрами работы двухходовыми пневматическими электромагнитными клапанами 3- N осуществляется с микроконтроллера 8, при этом рабочая полость вибратода 1-N соединяется с источником сжатого воздуха 5, а при отсутствии электрического тока в обмотках трехлинейных электропневматических клапанов 2-N, рабочая полость вибратода 1-N соединяется с атмосферой.

С помощью описанного устройства возможно реализовать несколько типов волн фиг. 3:

А - волны, образованные воздействием одиночных импульсов 1-N вибратодов, заполнены несущими колебаниями высокой частоты.
В - волны, образованные воздействием одиночных импульсов, отстоящих друг от друга через 1-3 вибратода и заполнены несущими колебаниями высокой частоты,
С - волны, образованные воздействием одиночных волновых пакетов 1-N вибратодов, заполнен несущими колебаниями различной частоты,

D - волны, образованные воздействием отдельных вибратодов в виде последовательности механических импульсов, заполнены несущими колебаниями высокой частоты.

В качестве примера рассмотрим волновое воздействие, создаваемое с помощью от 1 до N- вибратодов, расположенных на мышцах спины тела человека, в соответствии с фиг. 3.

Для изменения степени активности мышц спины, стимулирования артериального кровотока, лимфотока, венозного оттока, применяются различные приемы массажа: поглаживание, разминание, вибрация. В результате исследований выявлено, что волновое воздействие в виде бегущей волны соответствующей направлениям основных массажных движений в ручном массаже вызывает аналогичное действие. Изменяя амплитуду и частоту продольных и поперечных вибраций, а также различные комбинации этих параметров во времени, можно в больших приделах изменять раздражение механорецепторов и таким образом воздействуя на ЦНС, управлять активностью нервно-мышечного аппарата, что значительно повышает эффективность восстановительного процесса в массируемых мышцах, стимулирует гемодинамику и лимфосистему, повышает эластичность мышц и подвижность связочного аппарата, устраняет явление застоя и отеков.

Пример 1. Пациент С., 59 лет.

Диагноз: Сердечно-сосудистая дистония, ощущение усталости.

Для проведения сеанса волнового массажа пациент принимал горизонтальное положение. Под спину пациента подкладывалось массажное устройство (коврик) комплекса волновой биомеханотерапии «БИОМ-ВОЛНА» (РУ № ФСР2010/07031, в котором реализован патент РФ 2202323 МПК A61H9/00,опубл.27.11.2003). Проводили пневмоволновой массаж по способу «БИОМ-ВОЛНА», на спину, время сеанса 15 минут.

Измерения результата волнового воздействия проводились с помощью тонометра и пульсоксиметра « ЭЛОКС - 01М».

Начальный уровень : атериальное давление 121/82 мм рт. ст., пульс 79 ударов в минуту. Условно нормальный ритм, нормотония. Ритм синусовый. Насыщение крови кислородом 95%, снижено.

Показатели временного анализа: SDNN=20. Суммарный эффект вегетативной регуляции кровообращения.

Показатели спектрального анализа. Сим=4 (слабая активность, симпатотония). Пар=4 (слабая активность, ваготония). Сим/Пар= 1, 0.

ИН=164. Умеренное нарушение регуляторных систем организма, характеризует активность механизмов регуляции.

Для сравнения, проводили аналогичное волновое массаж по новому способу, в котором присутствовала дополнительная несущая волна в виде воздушной пульсации с частотой 13 Гц и скважностью 2, создаваемая дополнительным электропневматическим клапаном 3 и включенным в пневмомагистраль, после источника сжатого воздуха. (фиг. 1).

Показатели вариабельность сердечного ритма (ВСР) волнового массажа по способу комплекса «БИОМ-ВОЛНА» и новому способу представлены в таблице 1

Таблица 1

Показатели Исходные
показания Сразу после
сеанса
«БИОМ-ВОЛНА» После 5-и
минут
отдыха Сразу после
сеанса по
новому способу После 5-и
минут
отдыха АД сист 121 118 125 125 125 АД диаст 82 78 75 77 82 Пульс 79 75 74 70 72 Насыщ.
кислородом 95 93 94 93 96 Симп 4 4 18 7 2 Пар 4 1 3 9 20 Сим/Пар 1 4 6 0,8 0,1 SDNN 20 17 15 48 68 ИН 164 108 140 98 52

Пример 2. Пациент Г. 20 лет. Диагноз: Нейроциркуляторная дистония.

Жалобы на головную боль, общую усталость, слабость.

АД мм рт. ст. пульс 89. Пациенту были проведен пневмоволновой массаж, аналогичный по выше описанной методике (Пример1). Результаты приведены в таблице 2.

Таблица 2.

Показатели Исходные
показания Сразу после
сеанса
«БИОМ-ВОЛНА» После 5-и
минут
отдыха Сразу после
сеанса по
новому способу После 5-и
минут
отдыха АД сист 112 94 106 107 108 АД диаст 70 67 66 55 68 Пульс 89 80 80 82 72 Насыщ.
кислородом 97 95 97 99 98 Симп 2 4 3 2 3 Пар 3 10 12 10 16 Сим/Пар 0,7 0,4 0,25 0,2 0,2 SDNN 26 36 44 60 46 ИН 97 142 132 31 85

Заключение: После сеанса массажа по новому способу, в сравнении с массажем по способу комплекса «БИОМ-ВОЛНА», увеличилось насыщение крови кислородом, повысилась активность парасимпатического отдела вегетативной нервной системы, что говорит о улучшении трофических функций, повысился суммарный уровень вегетативной регуляции кровообращения и снизился индекс напряжения до уровня нормальных значений.

Предлагаемый способ пневмоволнового массажа позволяет повысить эффективность лечебного и спортивного массажа, улучшить результаты комплексного лечения различных заболеваний.

Волновое воздействие в диапазоне частот биомеханического резонанса мышц - от 5 до 20 Гц, создает оптимальные условия для повышения эффективности восстановительного процесса, повышая периферический кровоток в 1,5-2 раза, улучшая реологические свойства крови, облегчая работу сердечно - сосудистой системе, активно стимулируя обменные процессы в организме и лимфосистемы, повышается эластичность мышц и подвижность связочного аппарата, устраняется явление застоя и отеков.

Предлагаемое изобретение может найти самое широкое применение в медицине, спорте, космонавтике.

Изобретение относится к медицине, а именно к способу пневмоволнового массажа с использованием последовательных и параллельных комбинаций продольных и поперечных модулированных волн. В способе массаж осуществляют с включением в механическую поперечную волну пневмоимпульсов в виде волновых пакетов с частотой от 1 до 30 Гц и скважностью от 1,2 до 5, с помощью устройства содержащего вибратоды с рабочими полостями, соединенными последовательно воздуховодами с трехлинейными электропневматическими клапанами, выполненными с возможностью создания продольных и поперечных волн, и двухходовыми пневматическими электромагнитными клапанами, выполненными с возможностью создания пневмоимпульсов в виде волновых пакетов с частотой от 1 до 30 Гц и скважностью от 1,2 до 5, сообщенными с помощью воздуховода с регулируемым источником сжатого воздуха. Управление трехлинейными электропневматическими клапанами осуществляют путем подачи электрического сигнала на обмотки клапанов одним микроконтроллером, а управление двухходовыми пневматическими электромагнитными клапанами осуществляют другим микроконтроллером. При отсутствии электрического тока в обмотках трехлинейных электропневматических клапанов рабочие полости вибратодов соединяют с атмосферой. Техническим результатом является повышение эффективности лечебного и спортивного массажа, улучшение результатов комплексного лечения различных заболеваний. 3 ил., 2 табл.

Способ пневмоволнового массажа с использованием последовательных и параллельных комбинаций продольных и поперечных модулированных волн, отличающийся тем, что массаж осуществляют с включением в механическую поперечную волну пневмоимпульсов в виде волновых пакетов с частотой от 1 до 30 Гц и скважностью от 1,2 до 5, с помощью устройства содержащего вибратоды с рабочими полостями, соединенными последовательно воздуховодами с трехлинейными электропневматическими клапанами, выполненными с возможностью создания продольных и поперечных волн, и двухходовыми пневматическими электромагнитными клапанами, выполненными с возможностью создания пневмоимпульсов в виде волновых пакетов с частотой от 1 до 30 Гц и скважностью от 1,2 до 5, сообщенными с помощью воздуховода с регулируемым источником сжатого воздуха, при этом управление трехлинейными электропневматическими клапанами осуществляют путем подачи электрического сигнала на обмотки клапанов одним микроконтроллером, а управление двухходовыми пневматическими электромагнитными клапанами осуществляют другим микроконтроллером; при отсутствии электрического тока в обмотках трехлинейных электропневматических клапанов рабочие полости вибратодов соединяют с атмосферой.
