Тубус Кардашева для сбора мячей Российский патент 2025 года по МПК A63B69/38

Изобретение относится к тренировочным устройствам и принадлежностям для игры в теннис. Оно может быть использовано в процессе тренировки теннисистов.

Известен тубус для сбора мячей TOOLZ (https://rus-tennis.ru/product/tubus-dlya-sbora-myachei-topspin/), который содержит, выполненную из ПВХ цилиндрической формы емкость для мячей в одном из концов которой имеется устройство, обеспечивающее проход внутрь емкости теннисного мяча при надавливании на него концом емкости, но не позволяющее мячу выйти из емкости в обратном направлении. Второй конец емкости закрыт крышкой. Тубус также содержит ремень для переноски. Тубус позволяет собирать теннисные мячи с поверхности корта. Собранные мячи теннисист или тренер сбрасывает в корзину и использует в процессе тренировки. При этом тренер либо набрасывает мячи обучающемуся рукой или ракеткой, либо помещает их в емкость набрасывателя мячей или теннисной пушки. Недостаток описанного тубуса заключается в том, что он требует наличия дополнительного оборудования (набрасывателя или теннисной пушки), обеспечивающего стабильный (идентичный для серии попыток) наброс мячей обучающемуся.

Известен тубус для сбора мячей компании Dunlop (https://tennis-mart.ru/aksessuary-dlya-tennisa/tennisnye-korziny/tuba-dlya-sbora-myachej-dunlop-kupit), который также, как и тубус TOOLZ, содержит, выполненную из ПВХ цилиндрической формы емкость для мячей в одном из концов которой имеется устройство, обеспечивающее проход внутрь емкости теннисного мяча при надавливании на него концом емкости, но не позволяющее мячу выйти из емкости в обратном направлении. Второй конец емкости в транспортировочном положении закрыт крышкой. Тубус также содержит ремень для переноски. Это устройство принято за прототип. Тубус позволяет собирать теннисные мячи с поверхности корта. Собранные мячи теннисист или тренер сбрасывает в корзину и использует в процессе тренировки. При этом тренер или помощник либо набрасывает мячи обучающемуся рукой или ракеткой, либо помещает их в емкость набрасывателя мячей или теннисной пушки. При этом точный и стабильный наброс мячей обеспечивает только вариант использования набрасывателя либо теннисной пушки. Ручной наброс, особенно в случае малоподготовленного исполнителя, не обеспечивает точный и стабильный наброс теннисных мячей обучающемуся. Недостаток описанного тубуса заключается также, как и тубуса TOOLZ, в том, что он требует наличия дополнительного оборудования (набрасывателя или теннисной пушки), обеспечивающего стабильный (идентичный) наброс мячей обучающемуся.

Результат, на достижение которого направлено предлагаемое изобретение, является расширение функциональных возможностей тубуса для сбора мячей за счет обеспечения возможности его использования не только для сбора мячей, но и для их набрасывания мячей обучающемуся (тренирующемуся). Этот результат обеспечивается за счет того, что тубус для сбора мячей снабжается элементами конструкции, обеспечивающими возможность его использования для набрасывания теннисных мячей. Результатом является сокращение числа необходимых для обеспечения тренировки приспособлений а также сокращение непродуктивных затрат времени на подготовительные операции в процессе тренировки (перегрузка мячей из тубуса в набрасыватель или теннисную пушку).

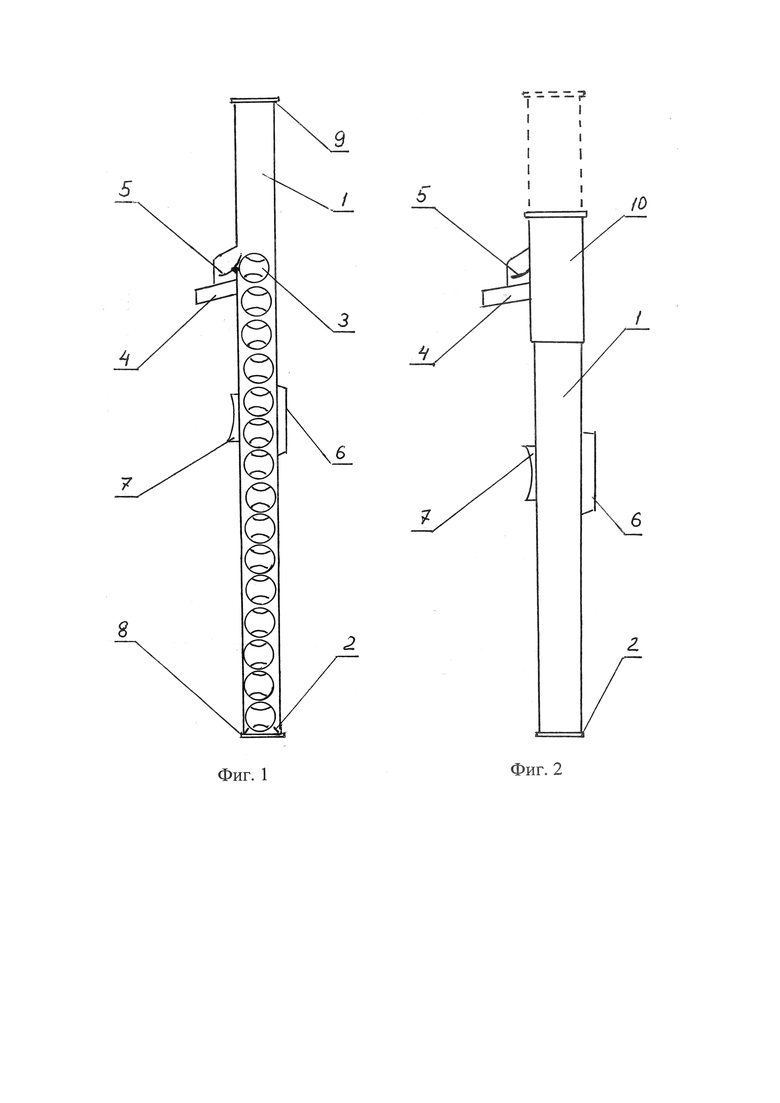

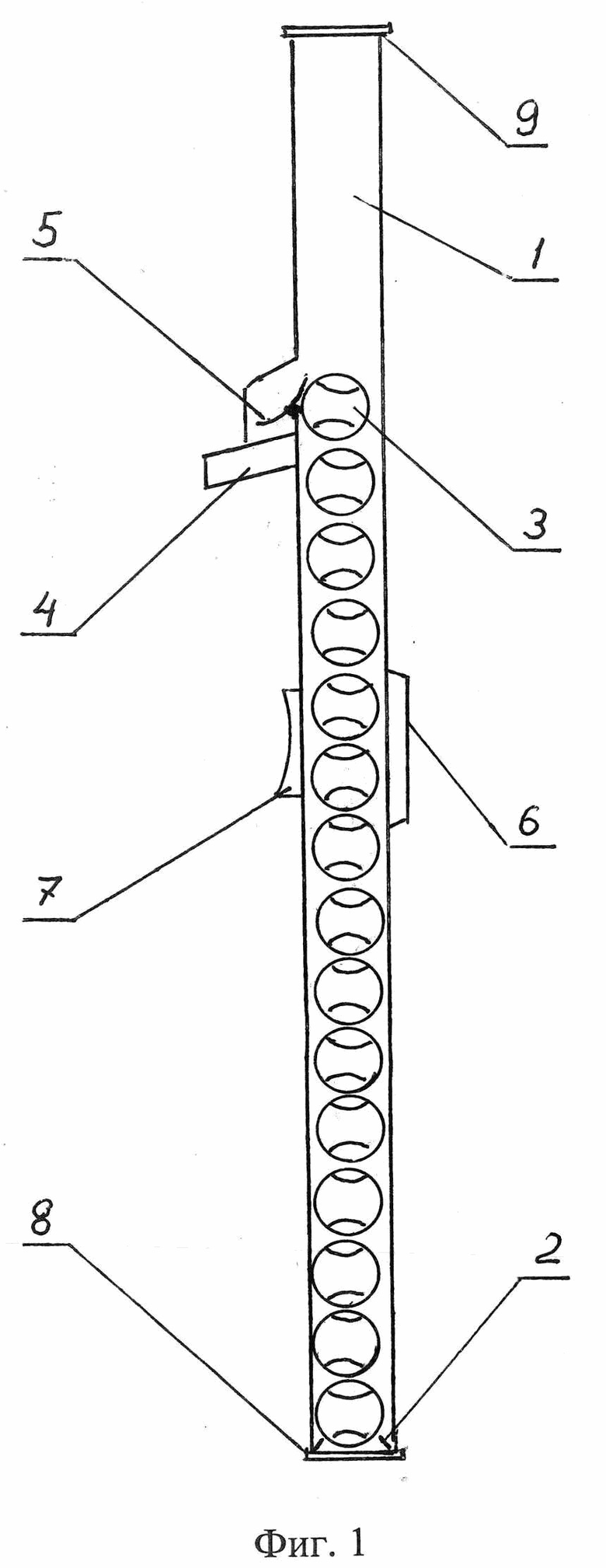

Изобретение поясняется чертежом, где тубус показан на фиг. 1, 2 и 3. На фиг. 1 показан в разрезе вариант тубуса, содержащий пустотелый цилиндрический корпус (1) с установленным в одном его торце устройством (2) виде упругих пластин, которые при надавливании на находящийся на площадке теннисный мяч раздвигаются и пропускают теннисный мяч (3) внутрь полости корпуса (1). На корпусе (1) установлена ручка (4) и на оси закреплен спусковой крючок (5), снабженный возвратной пружиной (на фиг. не показана), часть которого через прорезь в корпусе тубуса заходит в полость корпуса тубуса и препятствует выпадению мячей через выходное отверстие корпуса тубуса. Заходящая в полость корпуса тубуса часть спускового крючка размещена с отступом от торца корпуса (1) тубуса, что обеспечивает возможность разгона мяча при наклонном положении корпуса (1) тубуса на участке от места расположения спускового крючка до выходного отверстия корпуса тубуса. На корпусе (1) закреплена транспортировочная ручка (6) и опора (7), имеющая вогнутую форму и предназначенная для установки тубуса на плечо пользователя. Торцы корпуса (1) закрывают крышки (8) и (9). На фиг. 2 показан вид сбоку второго варианта тубуса. Тубус имеет все конструктивные элементы первого варианта тубуса, но дополнительно содержит выдвижной насадок (10). Насадок (10) в транспортировочном положении надвинут на корпус (1) тубуса. На фиг.2 сплошной линией показан насадок (10) в транспортировочном положении и пунктиром - в выдвинутом (рабочем) положении. На корпусе (1) тубуса имеется фиксатор положений насадка (10) (на фиг. 2 не показан), В нижней части насадок (10) имеет продольную прорезь, через которую в транспортировочном положении проходит спусковой крючок и ручка (4) и позволяет без помех выдвинуть насадок (10) из транспортировочного положения в рабочее положение и обратно. Такой вариант тубуса позволяет уменьшить его транспортировочную длину при той же вместимости теннисных мячей, что и у варианта тубуса, показанного на фиг. 1. На фиг. 3 показан пользователь с тубусом (первый вариант), установленным в наклонном положении на плече и вылетевший из тубуса теннисный мяч.

Предлагаемый первый вариант тубуса (фиг. 1) используется следующим образом. С корпуса (1) тубуса снимается крышка (10). Пользователь надавливает торцом корпуса (1), в котором установлено устройство (2) на теннисный мяч, лежащий на поверхности теннисного корта, упругие пластины раздвигаются и пропускают в полость мяч. После прохода мяча пластины возвращаются в первоначальное положение, не позволяя ему выпасть из корпуса (1). Действуя таким образом, пользователь заполняет полость корпуса (1) на участке от торца до спускового крючка теннисными мячами. Затем пользователь устанавливает тубус на свое плечо, так, чтобы на него опиралась опора (7). Пользователь поддерживает корпус (1) тубуса руками за ручку (4) и переднюю часть корпуса (1) тубуса. Далее снимается крышка (9) и пользователь, держа корпус (1) тубуса наклонно, нажимает на спусковой крючок (5), при этом его часть, входившая в полость корпуса тубуса, утапливается в прорези корпуса (1) тубуса и пропускает теннисный мяч. Спусковой крючок (5) под действием возвратной пружины переходит в исходное положение, при котором он препятствует проходу следующего мяча. Освободившийся теннисный мяч разгоняется на наклонной поверхности на участке от места размещения спускового крючка до торца корпуса (1) тубуса и вылетает из него. Обучающийся, стоящий рядом с пользователем, держащим тубус, бьет струнной поверхностью ракетки по отскочившему от площадки теннисному мячу. После необходимой паузы пользователь, нажимая на спусковой крючок (5), выпускается следующий мяч. Вариант тубуса, показанный на фиг. 2 используется в основном аналогично, варианту, изображенному на рис. 1. Отличие его применения заключается в том, что после заполнения полости корпуса (1) тубуса теннисными мячами перед началом наброса мячей выдвигается и фиксируется телескопически установленный насадок (10), обеспечивающий возможность разгона мячей на участке от места расположения спускового крючка до выходного отверстия выдвинутого насадка.

Предлагаемая конструкция тубуса, в отличие от прототипа, обеспечивает возможность не только сбора теннисных мячей, но и их точного и стабильного набрасывания пользователем и тем самым позволяет сократить число необходимых для обеспечения тренировки приспособлений а также сократить непродуктивные затраты времени на подготовительные операции в процессе тренировки (перегрузка мячей из тубуса в набрасыватель или теннисную пушку). Предлагаемый тубус для сбора мячей имеет простую конструкцию и может быть изготовлен из имеющихся материалов.

Изобретение относится к тренировочным устройствам и принадлежностям для игры в теннис. Тубус содержит установленные на корпусе тубуса ручку, шарнирно закрепленный спусковой крючок, соединенный с возвратной пружиной, часть которого через прорезь заходит в полость корпуса тубуса и препятствует выпадению мячей через выходное отверстие корпуса тубуса, при этом спусковой крючок установлен с отступом от другого торца корпуса, обеспечивающим при наклонном положении корпуса тубуса возможность для разгона мяча на участке от места расположения спускового крючка до торца корпуса. Второй вариант тубуса имеет выдвижной насадок с фиксатором положения, обеспечивающий возможность при наклонном положении корпуса тубуса для разгона теннисного мяча на участке от места расположения спускового крючка до выходного отверстия выдвинутого насадка. Результатом, на достижение которого направлено предлагаемое изобретение, является расширение функциональных возможностей тубуса для сбора мячей за счет обеспечения возможности его использования не только для сбора мячей, но и для их набрасывания мячей тренирующемуся. 2 н.п. ф-лы, 3 ил.

1. Тубус для сбора теннисных мячей, содержащий полый цилиндрический корпус, на одном торце которого установлено устройство, обеспечивающее при надавливании на располагающийся на площадке теннисный мяч его проход внутрь полости корпуса и не позволяющее теннисному мячу выпасть из полости корпуса тубуса в обратном направлении, отличающийся тем, что содержит установленные на корпусе тубуса ручку и шарнирно закрепленный спусковой крючок, соединенный с возвратной пружиной, часть которого через прорезь заходит в полость корпуса тубуса и препятствует выпадению мячей через выходное отверстие корпуса тубуса, при этом спусковой крючок установлен с отступом от торца с выходным отверстием тубуса, обеспечивающим при наклонном положении корпуса тубуса возможность для разгона мяча на участке от места расположения спускового крючка до торца с выходным отверстием корпуса тубуса.

2. Тубус для сбора теннисных мячей, содержащий полый цилиндрический корпус, на одном торце которого установлено устройство, обеспечивающее при надавливании на располагающийся на площадке теннисный мяч его проход внутрь полости корпуса и не позволяющее теннисному мячу выпасть из полости корпуса тубуса в обратном направлении, отличающийся тем, что на корпусе тубуса установлена ручка и шарнирно закрепленный спусковой крючок, соединенный с возвратной пружиной, противоположный торец корпуса содержит выдвижной насадок с продольной прорезью, через которую проходит спусковой крючок и ручка, при этом выдвижной насадок выполнен с фиксатором положения, при наклонном положении корпуса тубуса, обеспечивающий возможность разгона теннисного мяча на участке от места расположения спускового крючка до торца с выходным отверстием выдвинутого насадка.
