УСТАНОВКА ДЛЯ ПРОВЕДЕНИЯ ГИДРОТЕРАПИИ И СПОСОБ ПРОВЕДЕНИЯ ГИДРОТЕРАПИИ Российский патент 2025 года по МПК A61H9/00 A61H33/00

Изобретение относится к медицинскому оборудованию, а именно к физиотерапевтическому оборудованию для проведения гидротерапии в лечебных целях под управлением медицинского персонала в лечебных и санаторно-курортных учреждениях [A47K3/10; A61H9/00; A61H33/00].

Из уровня техники известна МАШИНА ДЛЯ ГИДРОТЕРАПИИ [US4985941A, опубл. 22.01.1991], содержащая резервуар, имеющий нижнее и боковое стеновое средство, и средство, функционирующее для циркуляции жидкости внутри указанного резервуара, в котором усовершенствование включает: панель пола, установленную внутри указанного резервуара в существенно горизонтальном положении, расположенную над дном указанного резервуара, и простирающуюся вбок в непосредственной близости от указанного средства боковой стенки для образования зазора между периферией указанного напольного средства и боковыми стеновыми средствами, указанная панель пола имеет центральное отверстие; первое канальное средство, сообщающееся с указанным циркуляционным средством снизу указанной напольной панели и пространства между указанным дном резервуара и напольной панелью; и второе канальное средство, указанное второе канальное средство, сообщающееся с указанным циркуляционным средством снизу указанной напольной панели и пространства внутри указанного резервуара над указанной напольной панелью непосредственно через указанное центральное отверстие, указанное циркуляционное средство, таким образом, вызывает тороидальную циркуляцию внутри указанного резервуара.

Недостатком данной машины для гидротерапии является циркуляция жидкости через впускные и выпускные отверстия в нижней части емкости может приводить к неравномерному распределению давления и недостаточной глубине проникновения.

Также из уровня техники известен СПОСОБ ПРОВЕДЕНИЯ ПРОЦЕДУР КРУГОВОГО ГИДРОМАССАЖА ДИНАМИЧЕСКОГО ТИПА [RU2376971C1, опубл. 27.12.2009], включающий использование выполненного с отверстиями трубопровода, соединенного с источником подачи воды заданной температуры и перемещение струйных потоков относительно тела человека, отличающийся тем, что трубопровод выполняют в виде имеющей возможность вращения вокруг своей центральной оси полой ломаной рамки Г- или П-образного профиля с вертикальным участком, располагаемым по оси вращения и используемым для размещения жестко соединенного с ним и механически закрепляемого в установочной опоре каркаса гидромассажной кабины подшипника, подвода воды и привода или передающей вращения от последнего элемента (шкива), и содержащей активные, оснащенные элементами формирования потоков струй воды горизонтальные и вертикальные участки и пассивные горизонтальные участки, причем активные вертикальные участки рамки с помощью пассивных горизонтальных участков располагают под углом к плоскости, проходящей через горизонтальные активные участки рамки.

Недостатком данного способа проведения процедур кругового гидромассажа динамического типа является то, что массаж осуществляется через несколько струеформирующих элементов, создающих параллельные водные струи, подача которых осуществляется только со стороны расположения рамы. В результате массаж каждой точки на теле пациента происходит циклически, лишь один раз за оборот рамы, что приводит к непостоянному и неравномерному воздействию на ткани пациента, ограничивая глубину и эффективность массажа.

Кроме того, недостатком является наличие вращающегося элемента в непосредственной близости от пациента, что может представлять опасность в случае случайного контакта, особенно если пациент не сможет контролировать своё положение.

Наиболее близким по технической сущности является УСТРОЙСТВО ДЛЯ ПОДВОДНОГО ГИДРОМАССАЖА [SU1395319A1, опубл. 15.05.1988], содержащее цилиндрический корпус, механизм волнообразования в виде спиралеобразной трубки и опорную площадку, отличающееся тем, что с целью создания кругового направленного перемещения воды, механизм волнообразования выполнен в виде спиралеобразных гребневидных лопастей, расположенных на внутренней поверхности корпуса, а корпус снабжен каркасом, установленным внутри него и соединен с приводом.

Основной технической проблемой прототипа, является то, что воронка создается только с помощью гребневидных лопастей, расположенных на вращающемся корпусе, что ограничивает её форму и тип. Такая конструкция приводит к недостаточной гибкости в настройке равномерности и глубины воздействия на ткани пациента, поскольку воронка может быть только одного вида, и её параметры можно изменять лишь за счет изменения направления вращения корпуса. В результате, интенсивность воздействия на кожу пациента регулируется исключительно скоростью движения, что не позволяет точно настраивать глубину проникновения и равномерность воздействия на различные участки тела пациента. Кроме того, недостатком является низкий уровень безопасности для пациента, поскольку он должен самостоятельно удерживаться за ручки вращающегося корпуса цилиндрической формы с выступающими внутрь гребенчатыми лопастями. Если пациент почувствует недомогание, он не сможет удерживать себя при вращении корпуса, в связи с чем существует возможность удара о вращающийся корпус и его элементы, что может привести к травмам.

Технический результат изобретения заключается в расширении возможностей гидротерапии за счет воздействия на тело пациента поперечными водяными волнами, повышении равномерности и глубины воздействия на ткани пациента жидкостью при проведении гидротерапии с обеспечением безопасности пациента во время процедуры.

Задачей изобретения является устранение недостатков прототипа.

Указанный технический результат достигается за счет того, что установка для проведения процедуры гидротерапии, содержащая кабину, выполненную с возможностью помещения пациента внутри нее в вертикальном положении тела пациента, устройство контроля состояния пациента, которое выполнено с возможностью удаленного контроля за состоянием пациента во время проведения процедуры гидротерапии, и блок управления, выполненный с возможностью удаленного управления проведения процедурой гидротерапии; кабина выполнена с возможностью подвода жидкости, в том числе во время проведения процедуры гидротерапии, и отвода жидкости; внутри кабины размещена платформа с возможностью ее вертикального перемещения, на платформе закреплен элемент фиксации тела пациента на время проведения процедуры гидротерапии, на которой размещена кнопка с возможностью сигнализации или экстренного прерывания процедуры гидротерапии; внутри кабины в нижней ее части расположен рабочий элемент с возможностью вращения, обеспечивающий образование циклонной воронки в процессе проведения процедуры гидротерапии.

В частном случае, кабина выполнена цилиндрической формы или конической формы, или выпуклой формы.

В частном случае, в качестве рабочего элемента применено лопастное колесо или роторное колесо, или спиральное колесо.

В частном случае, рабочий элемент расположен соосно с кабиной или со смещением оси относительно центральной оси кабины.

В частном случае, рабочий элемент выполнен с возможностью реверсивного вращения

Также указанный технический результат достигается за счет того, что способ проведения процедуры гидротерапии, осуществляемый с помощью установки, характеризующийся тем, что предварительно помещают и фиксируют тело пациента внутри кабины в вертикальном положении тела пациента на элементе фиксации, закрепленном на платформе; затем герметично закрывают кабину, далее поднимают платформу с пациентом вверх с учетом роста пациента и предварительно заполняют частично внутреннюю полость кабины жидкостью; далее через блок управления приводят в движение рабочий элемент, размещенный в нижней части внутри кабины, после чего обеспечивают программой в течение длительности проведения процедуры гидротерапии через блок управления постоянное наличие циклонной воронки, образованной движением жидкости от нижней части кабины к верхней части кабины с помощью рабочего элемента; во время проведения процедуры гидротерапии обеспечивают подачу жидкости во внутреннюю полость кабины с учетом зоны тела пациента, для которой предназначено проведение процедуры гидротерапии; во время проведения процедуры гидротерапии удаленно контролируют состояние пациента через устройство контроля состояния пациента, в случае необходимости или по сигналу кнопки с возможностью сигнализации или экстренного прерывания проведения процедуры гидротерапии проведение процедуры гидротерапии прерывают.

В частном случае, предварительно заполняют частично внутреннюю полость кабины жидкостью на высоту от 1/10 до 1/5 относительно высоты кабины.

В частном случае, во время проведения процедуры гидротерапии обеспечивают подачу жидкости с постоянной скоростью до заполнения определенного высоты жидкости, соответствующего задаче проведения процедуры гидротерапии, непрерывно или с интервалами во времени согласно программе проведения процедуры гидротерапии.

Краткое описание чертежей.

На фиг. 1 представлена установка для проведения процедуры гидротерапии, общий вид.

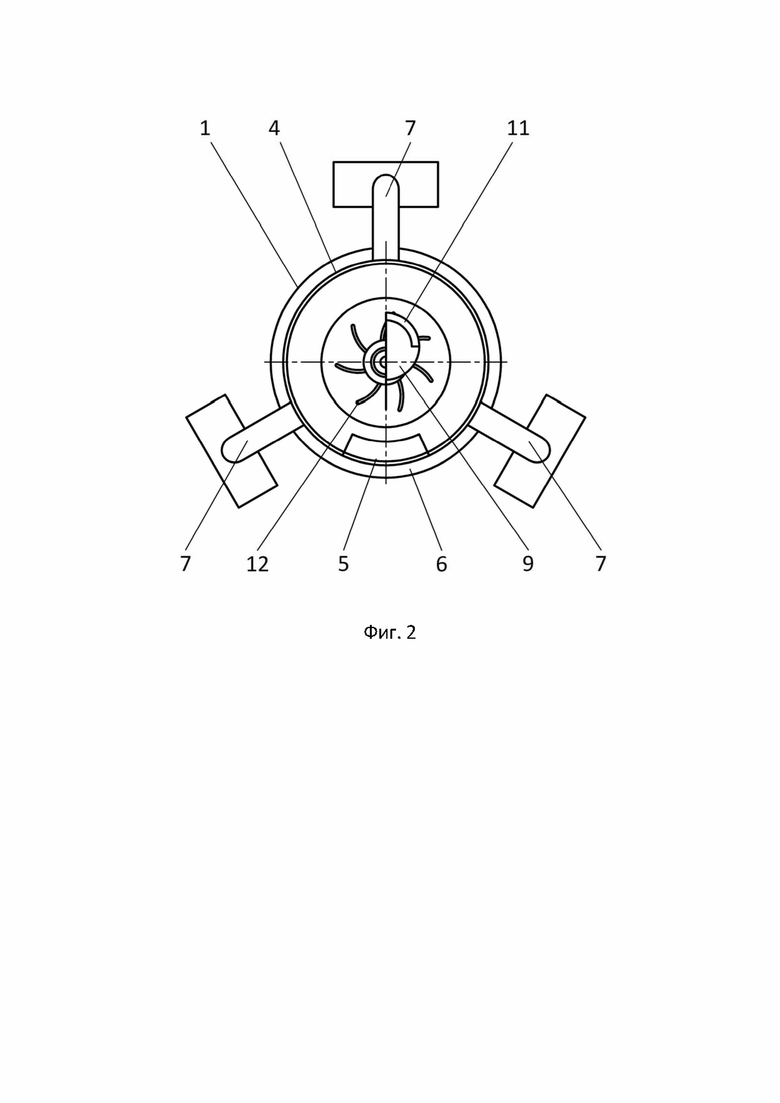

На фиг. 2 представлена установка для проведения процедуры гидротерапии, вид сверху.

На фигурах обозначено: 1 - кабина; 2 - устройство контроля состояния пациента; 3 - блок управления; 4 - бочка; 5 - дверца; 6 - основание; 7 - опоры; 8 - подъемный механизм; 9 - платформа; 10 - привод подъемного механизма; 11 - элемент фиксации; 12 - рабочий элемент; 13 - привод; 14 - электрические кабели.

Осуществление изобретения.

Установка для проведения процедуры гидротерапии (см. фиг. 1, фиг. 2) содержит кабину 1, устройство контроля состояния пациента 2 и блок управления 3.

Кабина 1 выполнена в виде вертикальной бочки 4 цилиндрической или конической, или выпуклой формы, на боковой поверхности которой герметично установлена дверца 5 с возможностью беспрепятственного помещения пациента внутрь бочки 4 в вертикальном положении тела пациента. В кабине выполнены каналы (на фиг. не показаны), обеспечивающие подвод жидкости и отвод жидкости во внутреннюю полость кабины 1. Указанные каналы для подвода и отвода жидкости оборудованы обратными клапанами, предотвращающими обратный поток жидкости. При этом канал подвода жидкости выполнен с возможностью подвода жидкости во время проведения процедуры гидротерапии. К нижней части бочки 4 с внешней стороны закреплено жестким соединением основание 6, обеспечивающее устойчивое положение кабины 1 в процессе эксплуатации. К боковым поверхностям бочки 4 жестким соединением прикреплены три опоры 7, обеспечивающие устойчивое положение кабины 1 в процессе эксплуатации, при этом расположение опор 7 не препятствует полному открытию дверцы 5. На дне бочки 4 установлен подъемный механизм 8, содержащий платформу 9, параллельную поверхности пола и обеспечивающую устойчивое вертикальное положение тела пациента при эксплуатации установки, и привод подъемного механизма 10, обеспечивающий вертикальное перемещение платформы 9 внутри бочки 4. На платформе 9 вертикально вверх жестким соединением закреплен элемент фиксации 11 П-образной формы с поперечными перекладинами (на фиг. не показаны) дугообразной формы, обеспечивающими физиологическую опору для спины пациента на время проведения процедуры гидротерапии. Элемент фиксации 11 содержит регулируемые застегивающиеся ремни (на фиг. не показаны), обеспечивающие фиксацию пациента во время проведения процедуры гидротерапии. Также на элементе фиксации 11 размещена кнопка (на фиг. не показаны) с возможностью сигнализации или экстренного прерывания проведения процедуры гидротерапии по самочувствию пациента.

Внутри кабины 1 в нижней ее части расположен рабочий элемент 12 с возможностью вращения, обеспечивающий образование циклонной воронки в процессе проведения процедуры гидротерапии. В качестве рабочего элемента 12 применено лопастное колесо или роторное колесо, или спиральное колесо. Рабочий элемент 12 расположен соосно с кабиной 1 или со смещением оси относительно центральной оси кабины 1, при этом положение рабочего элемента 12 исключает возможность касания с поверхностями бочки 4 и подъемного механизма 8. Рабочий элемент 12 выполнен с возможностью реверсивного вращения, которое обеспечено приводом 13, установленным герметично в дне бочки 4 и в основании 6, и управляется через блок управления 3.

Над поверхностью кабины 1 размещено устройство контроля состояния пациента 2, например, камера видеонаблюдения, которое выполнено с возможностью удаленного контроля за состоянием пациента во время процедуры гидротерапии. При этом устройство контроля состояния пациента 2 размещено таким образом, чтобы не было контакта с телом пациента, положение тела пациента не перекрывало обзор для устройства контроля состояния пациента 2.

Автоматическое удаленное управление проведения процедурой гидротерапии осуществляется согласно программе проведения процедуры гидротерапии с помощью блока управления 3, в который выведены электрические кабели 14 с привода подъемного механизма 10, привода 13 и с устройства контроля состояния пациента 2.

Способ проведения процедуры гидротерапии, осуществляемый с помощью установки, включает следующие этапы:

Предварительно помещают пациента в вертикальном положении тела пациента внутри кабины 1 (см. фиг. 1, фиг. 2) через дверцу 5 на платформе 9 подъемного механизма 8 и фиксируют тело пациента в верхней части тела пациента регулируемыми ремнями, размещенными на элементе фиксации 11, закрепленном на платформе 9. Затем закрывают дверцу 5, обеспечивая герметичность кабины. Далее поднимают платформу 9 с пациентом вверх на высоту в соответствии с программой проведения процедуры гидротерапии с учетом роста пациента. После чего предварительно заполняют частично внутреннюю полость кабины 1 жидкостью через канал подвода жидкости (на фиг. не показан) на высоту от 1/10 до 1/5 относительно высоты кабины 1 в соответствии с программой проведения процедуры гидротерапии с учетом роста и телосложения пациента, а также с учетом зоны тела пациента, для которой предназначено проведение процедура гидротерапии.

Далее через блок управления 3 запускают привод 13, в результате чего приводят в движение рабочий элемент 12, размещенный в нижней части внутри кабины 1, со скоростью и направлением, заданной программой проведения процедуры гидротерапии.

После чего обеспечивают программой в течение длительности проведения процедуры гидротерапии через блок управления 3 постоянное наличие циклонной воронки, образованной движением жидкости от нижней части кабины 1 к верхней части кабины 1 с помощью рабочего элемента 12. При этом с учетом зоны тела пациента, для которой предназначено проведение процедуры гидротерапии, через блок управления 3 обеспечивают подачу жидкости во внутреннюю полость кабины 1 с постоянной скоростью до заполнения определенной высоты жидкости, соответствующего задаче гидротерапии, непрерывно или с интервалами во времени согласно программе проведения процедуры гидротерапии. Во время проведения процедуры гидротерапии удаленно контролируют состояние пациента через устройство контроля состояния пациента 2. В случае необходимости или по сигналу кнопки с возможностью сигнализации или экстренного прерывания проведения процедуры гидротерапии проведение процедуры гидротерапии прерывают.

Затем останавливают привод 13, спускают жидкость из внутренней полости кабины 1 через канал отвода жидкости (на фиг. не показан), после чего опускают платформу 9 подъемного механизма 8, расстегивают ремни, закрепленные на элементе крепления 11 и выводят пациента из кабины 1, открыв дверцу 5.

В качестве жидкости для проведения процедуры гидротерапии используют пресную воду или воду с компонентами, а также с возможностью изменения температуры воды.

Примеры использования изобретения.

Примером использования установки для проведения процедуры гидротерапии является проведение процедуры гидротерапии нижних конечностей пациента среднего телосложения, которого помещают в вертикальном положении на платформе подъемного механизма внутри кабины цилиндрической формы, фиксируют тело пациента регулируемыми ремнями, размещенными на элементе фиксации. Затем герметично закрывают дверцу кабины и поднимают платформу с пациентом вверх до момента появления головы на верхнем уровне кабины. Предварительно заполняют частично внутреннюю полость кабины пресной водой, подогретой до комфортной температуры плюс 33°C, на высоту 1/10 от высоты кабины. После этого приводят в движение лопастное колесо, размещенное в нижней части внутри кабины, соосно с кабиной, согласно программе проведения процедуры гидротерапии. После образования устойчивой циклонной воронки, когда пациент комфортно прошел начальную стадию образования воронки, во внутреннюю полость кабины непрерывно подают жидкость с постоянной скоростью до высоты воронки, перекрывающего нижние конечности пациента. Затем подачу жидкости во внутреннюю полость прекращают, а процедуру, длительность которой составляет от 10 до 20 минут, проводят в соответствии с программой процедуры. Далее жидкость сливают, платформу опускают, снимают ремни и выводят пациента из кабины, открыв дверцу.

Альтернативным вариантом использования установки для проведения процедуры гидротерапии является проведение процедуры гидротерапии нижних конечностей и поясничной зоны пациента плотного телосложения, которого помещают в вертикальном положении на платформе подъемного механизма внутри кабины конической формы, фиксируют тело пациента регулируемыми ремнями, размещенными на элементе фиксации. Затем герметично закрывают дверцу кабины и поднимают платформу с пациентом вверх до момента появления головы на верхнем уровне кабины. Предварительно заполняют частично внутреннюю полость кабины водой с добавлением морской соли на высоту 1/7 от высоты кабины. После этого приводят в движение роторное колесо, расположенное в нижней части внутри кабины со смещением оси относительно центральной оси кабины, согласно программе проведения процедуры гидротерапии. После образования устойчивой циклонной воронки, когда пациент комфортно прошел начальную стадию образования воронки, во внутреннюю полость кабины непрерывно подают жидкость с постоянной скоростью до высоты воронки, соответствующего груди пациента. Затем подачу жидкости во внутреннюю полость прекращают, а процедуру, длительность которой составляет от 10 до 20 минут, проводят в соответствии с программой процедуры. Далее жидкость сливают, платформу опускают, снимают ремни и выводят пациента из кабины, открыв дверцу.

Также вариантом использования установки для проведения процедуры гидротерапии является проведение процедуры гидротерапии всего корпуса тела пациента до плечевой области, для проведения которой пациента помещают в вертикальном положении на платформе подъемного механизма внутри кабины выпуклой формы, фиксируют тело пациента регулируемыми ремнями, размещенными на элементе фиксации. Затем герметично закрывают дверцу кабины и поднимают платформу с пациентом вверх до момента, когда линия подбородка пациента выровняется с верхним краем кабины. Предварительно заполняют частично внутреннюю полость кабины теплой водой на высоту 1/5 от высоты кабины. После этого приводят в движение спиральное колесо, размещенное в нижней части внутри кабины, соосно с кабиной. После образования устойчивой циклонной воронки, когда пациент комфортно прошел начальную стадию образования воронки, во внутреннюю полость кабины с интервалами во времени подают жидкость с постоянной скоростью до высоты воронки, перекрывающего уровень плеч пациента. Затем подачу жидкости во внутреннюю полость прекращают, а процедуру, длительность которой составляет от 10 до 20 минут, проводят в соответствии с программой процедуры. Далее жидкость сливают, платформу опускают, снимают ремни и выводят пациента из кабины, открыв дверцу.

Технический результат изобретения заключается в расширении возможностей гидротерапии за счет воздействия на тело пациента поперечными водяными волнами, повышении равномерности и глубины воздействия на ткани пациента жидкостью при проведении гидротерапии с обеспечением безопасности пациента во время процедуры.

Поперечные волны в установке для проведения гидротерапии формируются за счет сложного взаимодействия потоков жидкости, создаваемых вращением рабочего элемента, с внутренними стенками кабины. Рабочий элемент, установленный в нижней части кабины, при вращении создает циклонную воронку, в которой жидкость начинает перемещаться по спирали, формируя концентрические потоки. Эти потоки, взаимодействуя с вертикальными стенками кабины, отражаются и начинают пересекаться, создавая волны, направленные поперек основного потока жидкости. Благодаря цилиндрической или конической, или выпуклой форме кабины, отраженные волны усиливаются и перекрываются, что приводит к более сложной и насыщенной структуре потока, создавая разнонаправленные и перекрещивающиеся волны.

Расположение рабочего элемента соосно с кабиной или со смещением оси относительно центральной оси кабины существенно влияет на структуру потока жидкости внутри кабины и, как следствие, на создание поперечных волн и распределение энергии в процессе проведения процедуры гидротерапии. Это способствует более равномерному распределению давления и глубинному проникновению жидкости в ткани пациента.

Рабочие элементы, такие как лопастные колеса, роторные колеса или спиральные колеса, содержат специальные лопасти или аналогичные конструктивные элементы, которые формируют начальное направление волны. Эти элементы определяют характер взаимодействия жидкости с внутренними стенками кабины и влияют на распределение энергии в потоке. Конструкция лопастей и их форма могут значительно изменять динамику потока, позволяя оптимизировать терапевтический эффект. Форма кабины - цилиндрическая, коническая или выпуклая - также играет значительную роль в достижении заявленного технического результата. Например, коническая форма может снижать мощность осевого потока в верхней части, что полезно для уменьшения силы воздействия на плечевую зону и корпус. В то же время, в конической зоне наблюдается максимальное воздействие на нижние конечности, тогда как по мере расширения камеры степень воздействия на тело пациента постепенно ослабевает. Таким образом, использование различных форм рабочих элементов и конфигураций кабины позволяет адаптировать интенсивность и распределение водяных волн, обеспечивая многоуровневое и направленное воздействие на тело пациента. Это улучшает равномерность и глубину воздействия при проведении процедуры гидротерапии, что в свою очередь способствует достижению оптимальных терапевтических результатов.

Заполнение внутренней полости кабины жидкостью на высоту менее 1/10 относительно высоты кабины не создает достаточного объема жидкости для формирования управляемой циклонной воронки, необходимой для равномерного и глубокого воздействия на тело пациента. Малый объем жидкости приводит к хаотичному движению жидкости, при котором воздействие на организм становится неравномерным, локальным и случайным. Это может привести к нерегулярной стимуляции кожи пациента, что снижает эффективность проведения процедуры гидротерапии. Заполнение внутренней полости кабины жидкостью на высоту более 1/5 относительно высоты кабины приводит к избыточному объему, который может вызывать чрезмерное и сильное воздействие на участки тела пациента. Это может привести к дискомфорту или даже травмам, так как слишком высокая сила воздействия может превышать допустимые нормы для безопасного и комфортного лечения. Кроме того, избыточный объем жидкости может затруднить управление циклонной воронкой и нарушить стабильность процедуры.

Таким образом, первоначальное заполнение внутренней полости кабины жидкостью на высоту от 1/10 до 1/5 относительно высоты кабины позволяет учитывать индивидуальные характеристики пациента, такие как рост и телосложение. Это важно для обеспечения достаточного погружения нужных участков тела, что способствует равномерному и эффективному воздействию жидкости на целевые зоны. Такой диапазон также позволяет корректировать высоту жидкости в процессе проведения процедуры гидротерапии, обеспечивая комфортное проведение процедуры и максимальный терапевтический эффект.

Непрерывная подача жидкости с постоянной скоростью обеспечивает равномерное распределение давления в области воздействия, что критически важно для комфорта пациента и эффективности проведения процедуры гидротерапии. Такой контроль над потоком способствует созданию стабильной циклонной воронки, усиливающей терапевтический эффект. Возможность регулировать подачу жидкости с интервалами времени позволяет адаптировать процедуру к индивидуальным потребностям пациента, включая изменение интенсивности воздействия и настройку временных интервалов, что обеспечивает более персонализированный подход к терапии.

Таким образом, поперечные волны, формируемые в установке, обеспечивают многомерное воздействие на тело пациента, что значительно расширяет возможности проведения процедуры гидротерапии по сравнению с традиционными методами, где потоки жидкости обычно направлены линейно или ограничены в своей динамике.

Для обеспечения безопасности пациента во время проведения процедуры гидротерапии в установке реализован ряд важных мер. Во-первых, конструкция предусматривает надежную фиксацию тела пациента в вертикальном положении, что исключает контакт с вращающимися элементами установки, обеспечивая полную безопасность. Элемент фиксации с регулируемыми ремнями предотвращает самопроизвольное смещение пациента, что гарантирует устойчивость и защищенность его положения на протяжении всей процедуры. Во-вторых, пациент имеет возможность оперативно реагировать на свое самочувствие с помощью кнопки с возможностью сигнализации или экстренного прерывания процедуры, позволяющей немедленно прекратить процедуру или изменить её режим специалистом, проводящем процедуру, через блок управления. Это обеспечивает дополнительный уровень безопасности, позволяя пациенту самостоятельно контролировать процесс. В-третьих, устройство для удаленного контроля, установленное над кабиной, позволяет специалисту, проводящему процедуру, визуально наблюдать за пациентом в реальном времени. Это обеспечивает возможность своевременного вмешательства в случае необходимости, что повышает общий уровень безопасности процедуры и минимизирует риски нанесения вреда для пациента.

Таким образом, указанный технически результат обеспечивается за счет того, что установка для проведения процедуры гидротерапии, содержащая кабину, выполненную с возможностью помещения пациента внутри нее в вертикальном положении тела пациента, устройство контроля состояния пациента, которое выполнено с возможностью удаленного контроля за состоянием пациента во время проведения процедуры гидротерапии, и блок управления, выполненный с возможностью удаленного управления проведения процедуры гидротерапии; кабина выполнена с возможностью подвода жидкости, в том числе во время проведения процедуры гидротерапии, и отвода жидкости; внутри кабины размещена платформа с возможностью ее вертикального перемещения, на платформе закреплен элемент фиксации тела пациента на время проведения процедуры гидротерапии, на которой размещена кнопка с возможностью сигнализации или экстренного прерывания проведения процедуры гидротерапии; внутри кабины в нижней ее части расположен рабочий элемент с возможностью вращения, обеспечивающий образование циклонной воронки в процессе проведения процедуры гидротерапии.

Также указанный технический результат обеспечивается за счет того, что способ проведения процедуры гидротерапии, осуществляемый с помощью установки, характеризующийся тем, что предварительно помещают и фиксируют тело пациента внутри кабины в вертикальном положении тела пациента на элементе фиксации, закрепленном на платформе; затем герметично закрывают кабину, далее поднимают платформу с пациентом вверх с учетом роста пациента и предварительно заполняют частично внутреннюю полость кабины жидкостью; далее через блок управления приводят в движение рабочий элемент, размещенный в нижней части внутри кабины, после чего обеспечивают программой в течение длительности проведения процедуры гидротерапии через блок управления постоянное наличие циклонной воронки, образованной движением жидкости от нижней части кабины к верхней части кабины с помощью рабочего элемента; во время проведения процедуры гидротерапии обеспечивают подачу жидкости во внутреннюю полость кабины с учетом зоны тела пациента, для которой предназначено проведение процедуры гидротерапии; во время проведения процедуры гидротерапии удаленно контролируют состояние пациента через устройство контроля состояния пациента, в случае необходимости или по сигналу кнопки с возможностью сигнализации или экстренного прерывания проведения процедуры гидротерапии проведение процедуры гидротерапии прерывают.

Изобретение относится к медицинскому оборудованию, а именно к физиотерапевтическому оборудованию для проведения гидротерапии в лечебных целях под управлением медицинского персонала в лечебных и санаторно-курортных учреждениях. Установка и осуществляемый с помощью нее способ проведения гидротерапии характеризуются тем, что помещают и фиксируют тело пациента внутри кабины в вертикальном положении тела на элементе фиксации, закрепленном на платформе; затем герметично закрывают кабину, далее поднимают платформу с пациентом вверх с учетом роста пациента и предварительно заполняют частично внутреннюю полость кабины жидкостью; далее через блок управления приводят в движение рабочий элемент с возможностью вращения, обеспечивающий образование циклонной воронки в процессе процедуры гидротерапии и размещенный в нижней части внутри кабины, после чего обеспечивают программой в течение длительности процедуры гидротерапии через блок управления постоянное наличие циклонной воронки, образованной движением жидкости от нижней части кабины к верхней части кабины с помощью рабочего колеса; во время процедуры гидротерапии обеспечивают подачу жидкости во внутреннюю полость кабины с учетом зоны тела пациента, для которой предназначена процедура гидротерапии, и удаленно контролируют состояние пациента через устройство контроля состояния пациента, в случае необходимости или по сигналу кнопки с возможностью сигнализации или экстренного прерывания процедуры гидротерапии процедуру гидротерапии прерывают. Технический результат изобретения заключается в расширении возможностей гидротерапии за счет воздействия на тело пациента поперечными водяными волнами, повышении равномерности и глубины воздействия на ткани пациента жидкостью при проведении гидротерапии с обеспечением безопасности пациента во время процедуры. 2 н. и 8 з.п. ф-лы, 2 ил.

1. Установка для проведения гидротерапии, содержащая кабину, выполненную с возможностью помещения пациента внутри кабины в вертикальном положении тела пациента, устройство контроля состояния пациента, которое выполнено с возможностью удаленного контроля за состоянием пациента во время процедуры гидротерапии, и блок управления, выполненный с возможностью удаленного управления проведением процедуры гидротерапии; при этом в кабине выполнена дверца, выполненная с возможностью обеспечения герметичности кабины; внутри кабины размещена платформа, выполненная с возможностью вертикального перемещения, на платформе закреплен элемент фиксации тела пациента на время проведения процедуры гидротерапии, на элементе фиксации размещены регулируемые ремни и кнопка, выполненная с возможностью сигнализации или прерывания проведения процедуры гидротерапии; внутри кабины в нижней ее части расположен рабочий элемент, выполненный с возможностью вращения и образования циклонной воронки, образованной движением жидкости от нижней части кабины к верхней части кабины, в процессе проведения процедуры гидротерапии, и привод, выполненный с возможностью приведения в движение рабочего элемента; в то же время кабина выполнена с возможностью подвода жидкости и отвода жидкости.

2. Установка по п. 1, отличающаяся тем, что кабина выполнена цилиндрической формы, или конической формы, или выпуклой формы.

3. Установка по п. 1, отличающаяся тем, что рабочий элемент выполнен в виде лопастного колеса, или роторного колеса, или спирального колеса и расположен соосно с кабиной или со смещением оси относительно центральной оси кабины.

4. Установка по п. 1, отличающаяся тем, что рабочий элемент выполнен с возможностью реверсивного вращения.

5. Установка по п. 1, отличающаяся тем, что кабина выполнена с возможностью подвода жидкости во время проведения процедуры гидротерапии.

6. Установка по п. 1, отличающаяся тем, что блок управления выполнен с возможностью запуска, остановки привода и обеспечения подачи жидкости во внутреннюю полость кабины.

7. Способ проведения гидротерапии, осуществляемый с помощью установки по п. 1, характеризующийся тем, что предварительно помещают и фиксируют тело пациента внутри кабины в вертикальном положении тела пациента регулируемыми ремнями на элементе фиксации, закрепленном на платформе; затем герметично закрывают дверцу кабины, далее поднимают платформу с пациентом вверх и предварительно заполняют внутреннюю полость кабины жидкостью; далее через блок управления запускают привод и приводят в движение рабочий элемент, размещенный в нижней части внутри кабины, затем обеспечивают программой в течение длительности проведения процедуры гидротерапии через блок управления постоянное наличие циклонной воронки, образованной движением жидкости от нижней части кабины к верхней части кабины с помощью рабочего элемента; при этом во время проведения процедуры гидротерапии обеспечивают подачу жидкости во внутреннюю полость кабины и удаленно контролируют состояние пациента через устройство контроля состояния пациента.

8. Способ по п. 7, отличающийся тем, что предварительно заполняют внутреннюю полость кабины жидкостью на высоту от 1/10 до 1/5 относительно высоты кабины.

9. Способ по п. 7, отличающийся тем, что во время процедуры гидротерапии обеспечивают подачу жидкости с постоянной скоростью до заполнения определенной высоты жидкости непрерывно или с интервалами во времени.

10. Способ по п. 7, отличающийся тем, что по сигналу кнопки, размещенной на элементе фиксации, процедуру гидротерапии прерывают.
