Первичный емкостной преобразователь Советский патент 1983 года по МПК G01N27/22 A01D41/12

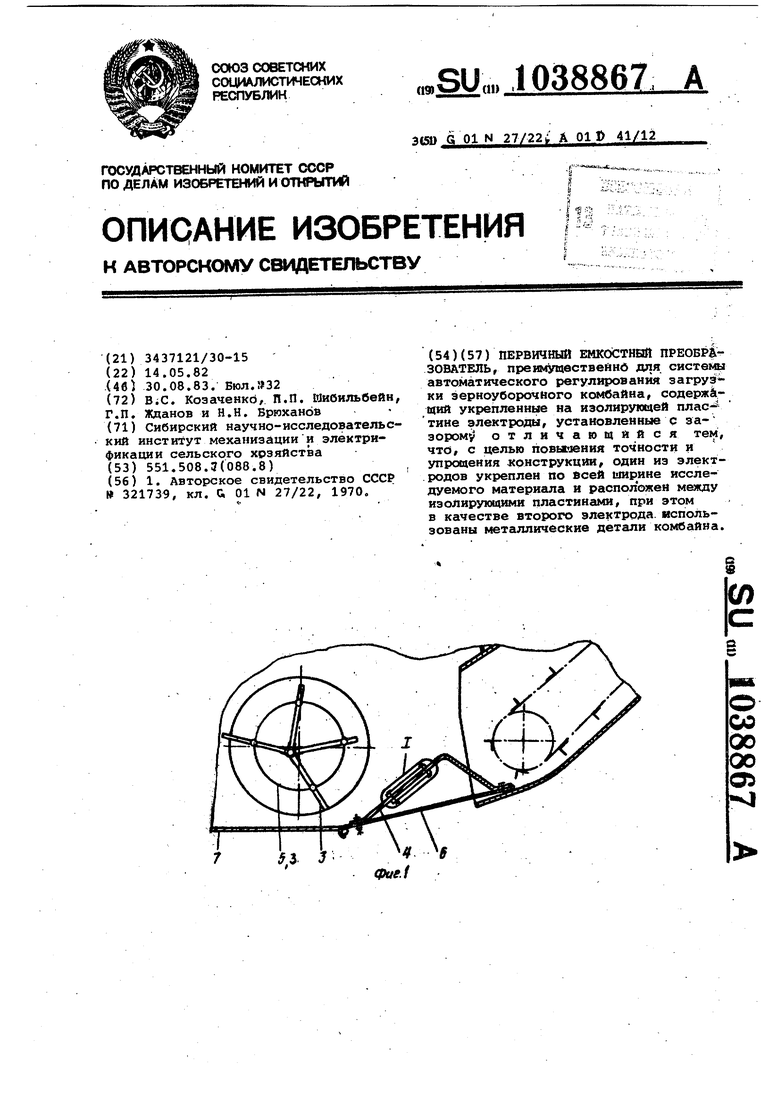

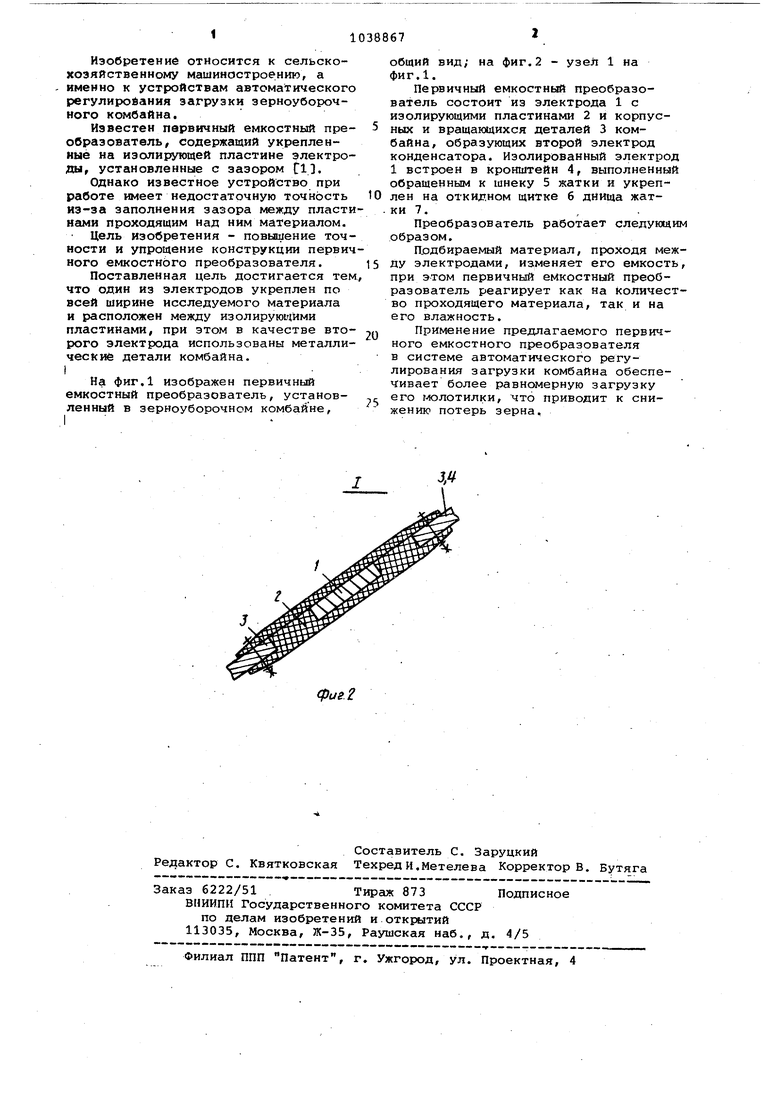

Изобретение относится к сельскохозяйственному машинастроению, а именно к устройствам автоматического регулирования загрузки зерноуборочного комбайна. Известен первичный емкостный пре образователь, содержащий укрепленные на изолирующей пластине электро ды, установленные с зазором С1. Однако известное устройство при работе имеет недостаточную точность из-за заполнения зазора между пласт нами проходящим над ним материалом. Цель изобретения - повышение точ ности и упрощение конструкции перви ного емкостнЬго преобразователя. Поставленная цель достигается те что один из электродов укреплен по всей ширине исследуемого материала и расположен между изолирующими пластинами, при этом в качестве вто рого электрода использованы металли ческие детали комбайна. I На фиг.1 изображен первичный емкостный преобразователь, установленный в зерноуборочном комбайне, I общий вид; на фиг.2 - узел 1 на фиг.1. Первичный емкостный преобразователь состоит из электрода 1 с изолирующими пластинами 2 и корпусных и вращающихся деталей 3 комбайна, образующих второй электрод конденсатора. Изолированный электрод 1 встроен в кронштейн 4, выполненный обращенным к шнеку 5 жатки и укреплен на откидном щитке 6 днища жатки 7. Преобразователь работает следующим образом. Подбираемый материал, проходя между электродами, изменяет его емкость, при этом первичный емкостный преобразователь реагирует как на количество проходящего материала, так и на его влажность. Применение предлагаемого первичного емкостного преобразователя в системе автоматического регулирования загрузки комбайна обеспечивает более равномерную загрузку его гиолотилки, что приводит к снижению потерь зерна.

ПЕРВИЧНЬШ ЕМКОСТНВЙ ПРЕОБРАЗОВАТЕЛЬ, преимуцвствейнб для системы автоматического регулирования загрузки зерноуборочного кск байна, содерж 1аий укрепленице на изолирующей пластине электроды, установленные с зазором отличающийся тем, что, с целью повыгления точности и упрощения конструкции, один из элект. родов укреплен по всей исследуемого материала и располЪжен между изолирующими пластинами, при этом в качестве второго электрода, использованы металлические детали комбайна. оо 00 00 л
