Описываемый способ обтяжки ткаиью, кожей, кожзаменителями или другим подобным материалом пряжки для одежды, состоящей из основания в виде кольца П-образното сечения и прокладки, выполненной в виде плоского кольца с цеитральной выступающей из него выпуклой перемычкой, повыщает производительность труда и улзчщает качество пряжек.
Особе1П1ость способа состоит в том, что заготовку ткани забортовывают по пе|М метру отверстия основания и)яжкн, вручную вьнзорачивают ткань на кромку основания, а затем посредством пуансона и матрицы соединяют прокладку пряжки с ее основанием с одновременной забортовкой ткани но периметру осноВа1 И51.

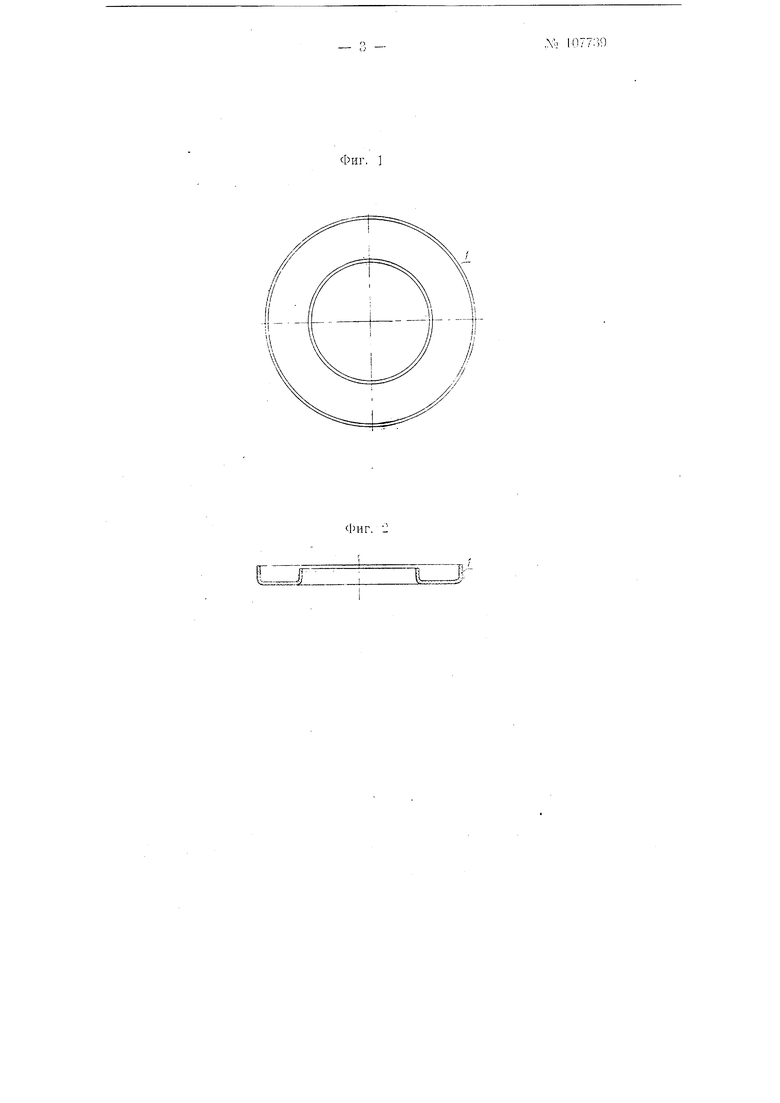

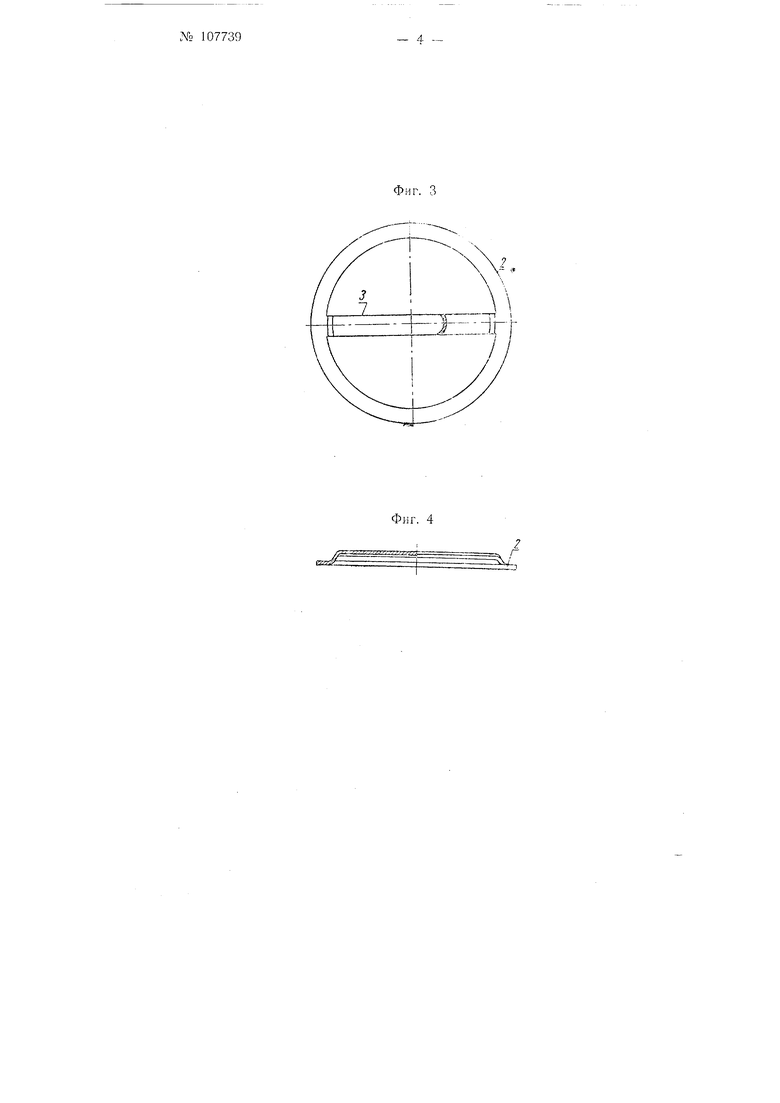

Па фиг. 1 и 2 изображепо оспование нряжкн в двух проекциях; на сЬиг. 3 н -1 --прокладка в двух проекциях; Hi фиг. 5, П, 7, 8 н 9--схема вьгпо.чиеиня онерад1ий по обтяжке пряжки тканью.
Способ осупгествляется следующим образом.
Для обтяжки берут пряжку, состоящую из двух деталей-основа П-{Я / и прок.тадки 2.
Основание / представляет собой металлическое кольцо П-образного сечения, а прокладка 2-плоское металлическое кольцо с центральной перемычкой 3, выступающей над плоскостью кольца.
Прокладка изготовляется из более толстого :.атериала, чем основание, а гтеромычка выполнена выпуклой, что обсснечпваст жесткую конструкцию всей нряжкн.

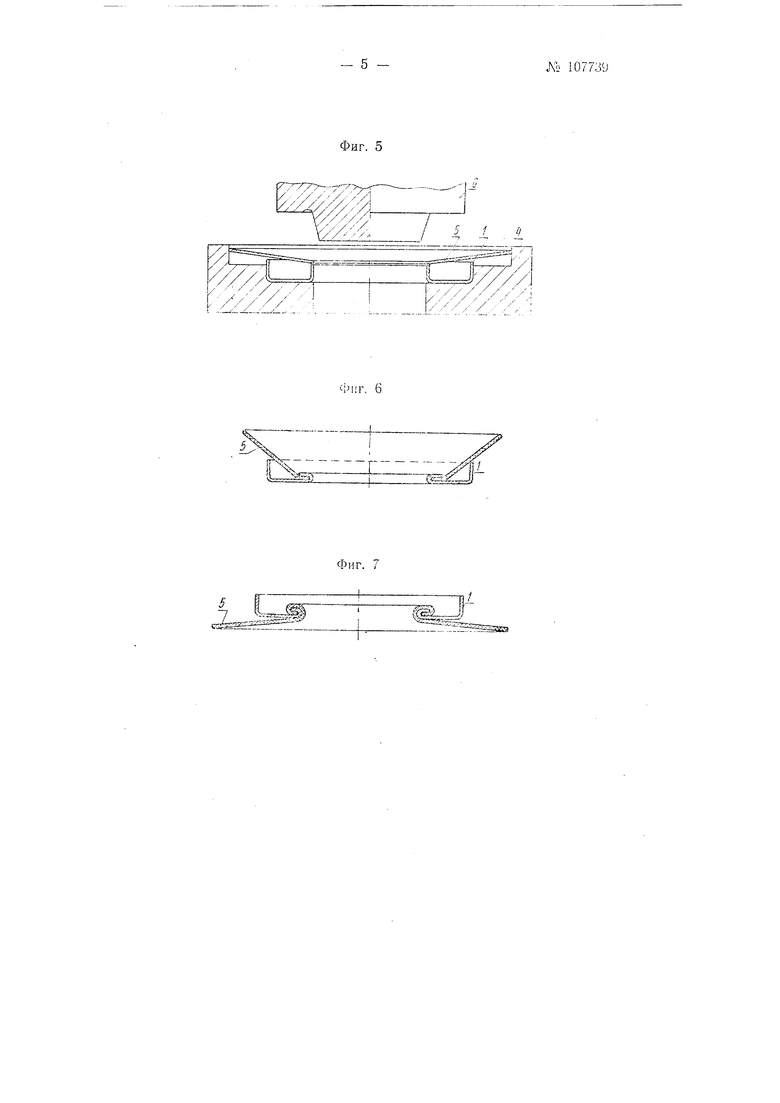

Основание / нетяжки по мепгают в матрицу 4 бортнкали кверху (фиг. 5). На бортики кладут заготовку 5 ткани, имеющую центральное отверстие. Затем онускают нуаисон 6, который входнт в отверстие заготовки, расннряет заготовку и забортовываст ос ио периметру отверстия основания нряжки (фиг. 6).
После забортовки края заготовку пропускают через отверстие основаГИ-1Я nj);i/KKn и вручную выворачивают на кромку основання (фиг. 7).

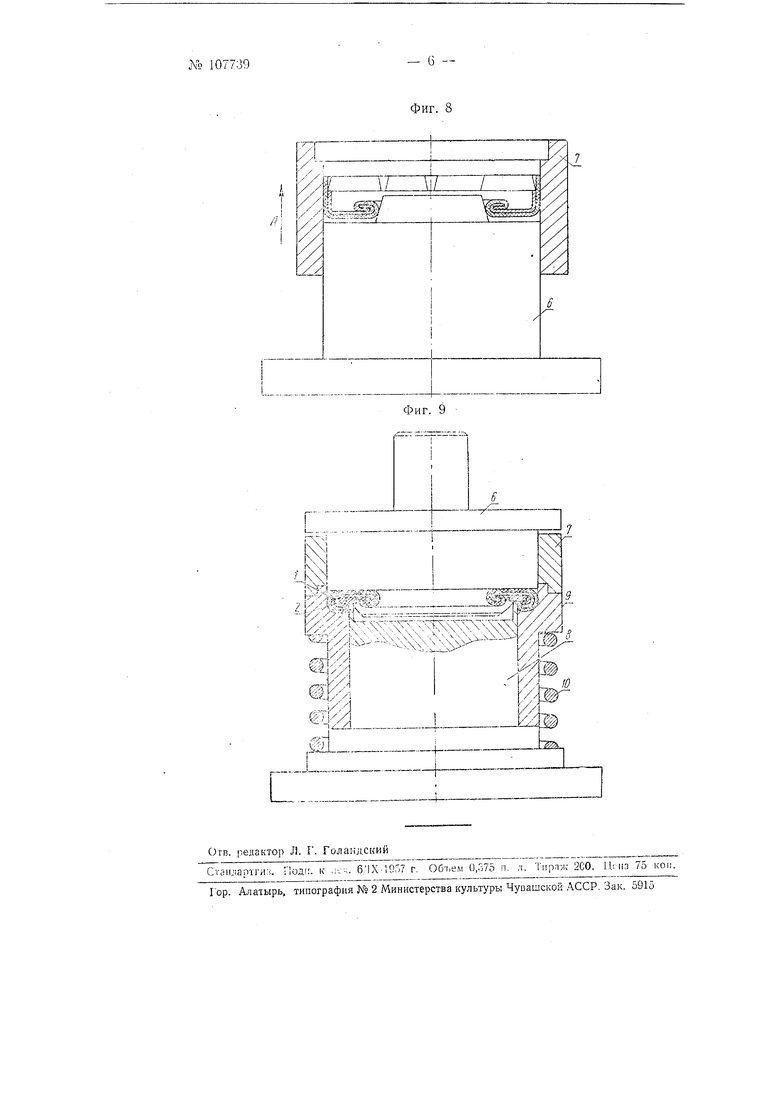

OcHOisaiiie с вывернутой заготовкой устана.вливают ьа н ансон б, па который надевают кольцо 7. При подъеме этого кольца в направлецин стрелки Л края заготовки принимают вертикальное положение (фиг. 8).
Кольцо 7 вместе с основанием и заготовкой снимают с иуансона. Затем на стойку S матрицы 9 кладут нрокладку 2 неремычкой вниз, надевают на матрнцу кольцо 7 нуансопа и иослединй отпускают (фиг. 9).
Пуансои, дойдя до основания с заготовкой, начинает перемещать их вниз. КрОМка заготовки, выйдя из кольца 7, скользит но новерхности матрицы 9 и подгибается внутрь до упора наружного бортика основаиия пряжки в матрицу.
Снла загибания бортика больше силы сжатия пружины 10, удерл ивающей матрицу в верхием ноложении, поэтому матрица, сжимая пружину, перемещается вниз до упора в подощву стойки 8 матрицы. Во время этого неремещення матрицы прокладка подводится цод загнутые концы заготовки, которые входят внутрь наружного бортика. При
упоре матрнщ v. иодои;ву стойки , 1 №одоленая сопротивление бортика, загибает его и забортовывает заготовку, причем прокладка проч;10 соединяется с осиоваиием нряжкн.
П р с ;; м с т н з о б р с т е н и я
Снособ обтяжки тканью, кожей, кожзаменителями или другим подобным материалом пряжки для одежды, состоящей из оеновапия в виде кольца П-образиого сечения и прокладки, выполиениой в виде плоского кольца с центральной выступаю1цей из него «выпуклой неремычкой, о т л и ч а ю щ н и с я тем, что заготовку ткани забортовывают но нернметру отверстия основания нряжки, вручную выворачивают ткань на кромку основания, а затем посредство.м пуансона н матрицы соединяют прокладку пряжки е ее основанием с одновременной забортовкой ткани по периметру основапня.
