Применяемое в промышленности управление периодическими процессами с помощью электропневмат; ческих командников (КЭП) обеспечивает ведение процесса только по )зремени. При даче исполнительных команд существующая конструкция и схема включения командника КЭП не учитывает состояния других параметров технологического процесса (температура, давление, заполнение, положение механизма и др.) и таким образом, допускает исполнение последующих операций при несоблюдении установленных технологических параметров. Из-за этого он не может быть пр))менен для управления процессами, где требуется ком-бинированный контроль многих параметров производства.
Учитывая ряд положительных сторон командника КЭП, разработана прилагаемая схема включений командника с блокировкой.
Разработанная схема предусматривает 11спол1 е1п е команд по времени при условии соолюдения установленных технологических параметров. Применяя эту схему включения командника КЭП, можно осуществить автоматическое или полуавтоматическое управление любым процессом с осуществлением контроля по требуемым параметрам. Возможности применения командника КЭП ограничиваются уже не самим командником, а исполнительными приборами и приборами, фиксирующими состояние технологических параметров. Существующее наличие исполнительных и фиксирующих приборов открывает щирокие возможности для применения КЭП по предлагаемой схеме.

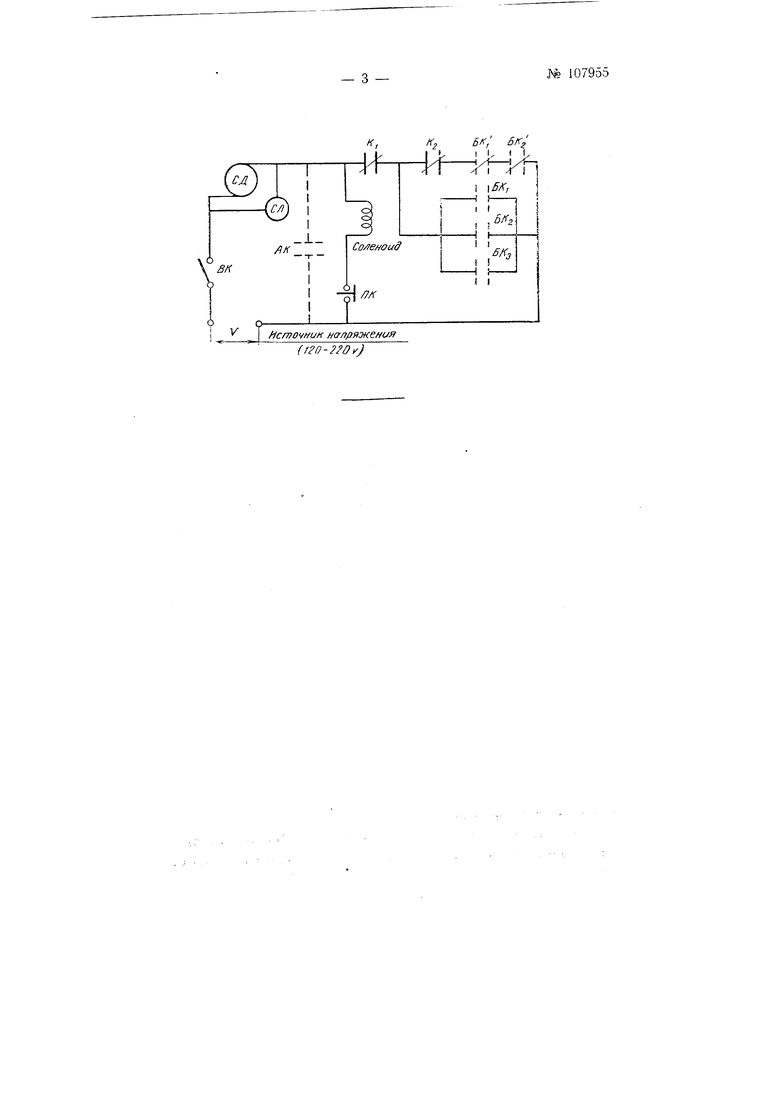

Па чертеже изображена предлагаемая схема.
В схему вводится блокирующее устройство в виде контакта-прерывателя К- и блок-контактов БК., BKz и т. д. (на чертеже условно показаны два контакта) и БК, БК-г (на чертеже условно показаны три).
Блок-контакты БК)-„ включаются в цепь питания двигателя комаггдиика СД последовательно и при нор.мальной работе замкиуты. Блокконтакты /С|-„включаются параллельно в цепь 1 онтакта-прерывателя 2, при нормальной работе разомкнуты н зам;э ка отся на короткое время па. апределенной стадии производственного цикла.
Назначениеблок - контактов
БК)-п- гарантировать соблюдение постоянных технологических параметров и переменных паралгетров технологического процесса.
Блок-контакты ,, замкнуты, если контролир.е.мый ими параметр находится в установленном пределе. Если пара.метр не соблюдается, то блок-контакт раз.мыкается, двигатель СД обесточивается и производственный процесс останавливается. Сигнальная лампа СЛ гаснет н этим сигнализирует об и.ме ощейся неисправности.
Блок-контакты в ггроцессе работы разомкнуты i; замыкаются только тогда, когда контролируемый и.мн параметр достигает своего максиму.ма или. .минимума н в результате следующих исполнительных команд должно начаться его изменение в другую сторону. Перед подачей исполнительной команды для осуществления следующей операции процесса, исполнение которой может осуществляться при определенном состоянии какого-то переменного параметра, контакт-прерыватель /С2 размыкается и работа командника КЭП может нродолл аться только при условии замкнутого блок-контакта Л ,.-„, т. е. при условии соблюдения контролируемого параметра. В это.м случае работа .командника КЭП не прерывается, и в следующий момент контакт-прерыватель KZ вновь включается. Последующее изменение переменного параметра не сказывается на работе командника. Если же контролируемый переменный параметр к моменту разрыва контакта-прерывателя не достиг требуе.мого уровня.
то блок-контакт Aj не замыкается, цепь питания двигателя СД оказывается разомкн -той, ко.мандник останавливается и исполнение последующих команд задерживается до тех пор, пока переменпый параметр не достигнет требуемого уровня и пока не замкнется блок-контакт BKi-n .
Еслн по условию процесса потребуется одновременный контроль двух и более переменных параметров, то их следует включать в паралле тьной цепи последователы-го.
При полуавто.матическом управлении контакт-фиксатор оконченного цикла К размыкается н процесс останав;гнвается. Для начала нового цикла необходимо с по.мощью пусковой кнопки Я/С и соленоида за.мкнуть контакт /Сь
На ачучай авто.матнческого управ,ления в схе.ме предус.матривае-|ся пере.мычка с контакто.м АК,, который контролирует полное окончание цикла и осучцествляет начало нового цикла,
В некоторых случаях потребуется включение реле времени, которое в схеме не указано. Оно должно включаться последовательно в цепь мотора С Д.
Предмет изобретения
Схема управления периодическ ми процессами с помощью электропневматического «о.мандника (КЭП), отличающаяся тем, что, с це.лью одновременного контроля заданных технологических параметров, а также с целью автоматического управления, применено блокирующее устройство в виде блок-контактов и контакта-прерывателя, обеспечивающее работу КЭП при условии соблюдения заданных технологических параметров или приостанавливание работы КЭП, при условии нарущения заданного технологического пара.метра, и повый запуск его в работу при восстановлении нарушенного параметра.
