Устройство для установки пружинных распорных колец в трубопроводе Советский патент 1985 года по МПК E21F1/04 E21C37/00

S

УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПРУЖИННЫХ РАСПОРНЫХ КОЛЕЦ В ТРУБОПРОВОДЕ, включающее винтовую штангу с установленными на ней толкателем и штурвалом, отличающееся тем, что, с целью повышения производительности и безопасности работ, оно снабжено кассетойнакопителем и направляющими, при этом винтовая штанга посредством захватов закреплена на кассете-накопителе, а иаправляющие расположены внутри последней.

Фиг.1

Изобретение относится к горной промышленности и, в частности, может быть применено для установки распорных колец в гибких вентнляционных воздуховодах.

Известно устройство для установки пружинных распорных колец, включающее винтовую штангу, на которой установлен толкатель и штурвал 1.

Однако данное устройство нельзя применить для установки пружинных колец в гибкие оболочки.

Целью изобретения является повышение .производительности и безопасности работ при установке пружинных колец.

Цель достигается тем, что устройство для установки пружинных распорных колец в трубопроводе,включающее винтовую штангу, на которой установлен толкатель и штурвал, снабжено кассетой-накопителем и направляющими, при этом винтовая штанга посредством захватов закреплена на кассетенакопителе, а направляющие расположены внутри последней.

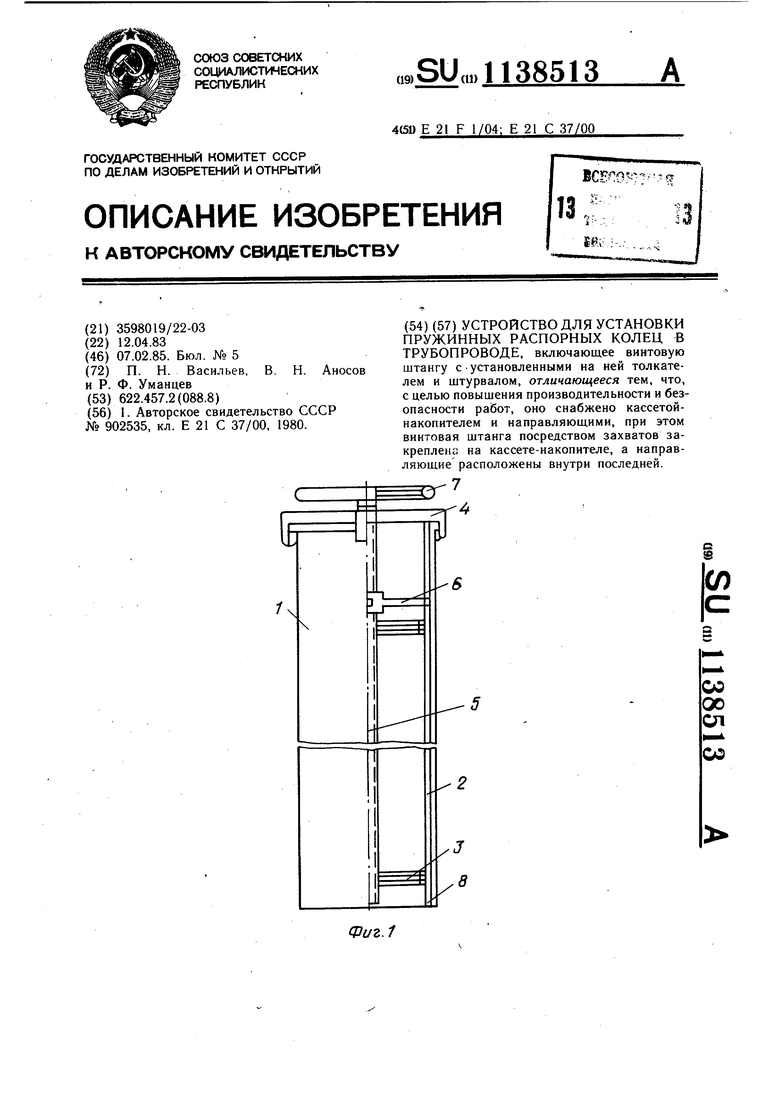

На фиг. 1 представлено устройство для установки пружинных распорных колец, общий вид; на фиг. 2 - то же, в разобранном виде.

Устройство для установки распорных колец состоит из кассеты-накопителя 1, представляющей тонкостенную трубу с направляющими 2, предназначенными для уменьшения трения при перемещении распорных колец 3 внутри кассеты-накопителя.

К передней части кассеты-накопителя 1 крепится с помощью захватов 4 винт 5, по которому перемещается толкатель 6. Винт 5 имеет длину, равную длине кассеты-накопителя 1, и вращается с помощью штурвала 7. В задней части кассеты-накопителя 1 имеется упор 8, предупреждающий выход толкателя 6 из кассеты.

Устройство для установки распорных колец работает следующим образом.

Сначала кассета-накопитель заполняется пружинными распорными кольцами на всю свою длину. При этом винт 5 с толкателем 6 и штурвалом 7 сняты. После заполнения кассеты-накопителя распорными кольцами к ней подсоединяют винт 5 с помощью захватов 4, причем толкатель 6 располагается около захватов 4. Затем снаряженное устройство с распорными кольцами 3, находящимися в кассете в сжатом состоянии, вводится в гибкую цилиндрическую оболочку (например, в гибкий воздуховод) таким образом, чтобы задний конец кассеты-накопителя 1 разместился в месте установки распорного кольца 3. После этого вращают штурвал 7, в результате чего толкатель 6 перемещает все кольца 3 вдоль кассеты-накопителя 1 до тех пор, пока крайнее кольцо не выйдет из кассеты-накопителя и не разопрет гибкую оболочку.

После того, как все кольца 3 установ лены, толкатель 6 перемещают в исходное положение, для чего штурвал 7 вращают в другую сторону.

Положительный эффект достигается тем, что механизируется процесс установки распорных колец и значительно сокращается время на установку одного кольца. В то же время безопасность работ повышается, так как установка колец производится дистанционно.
