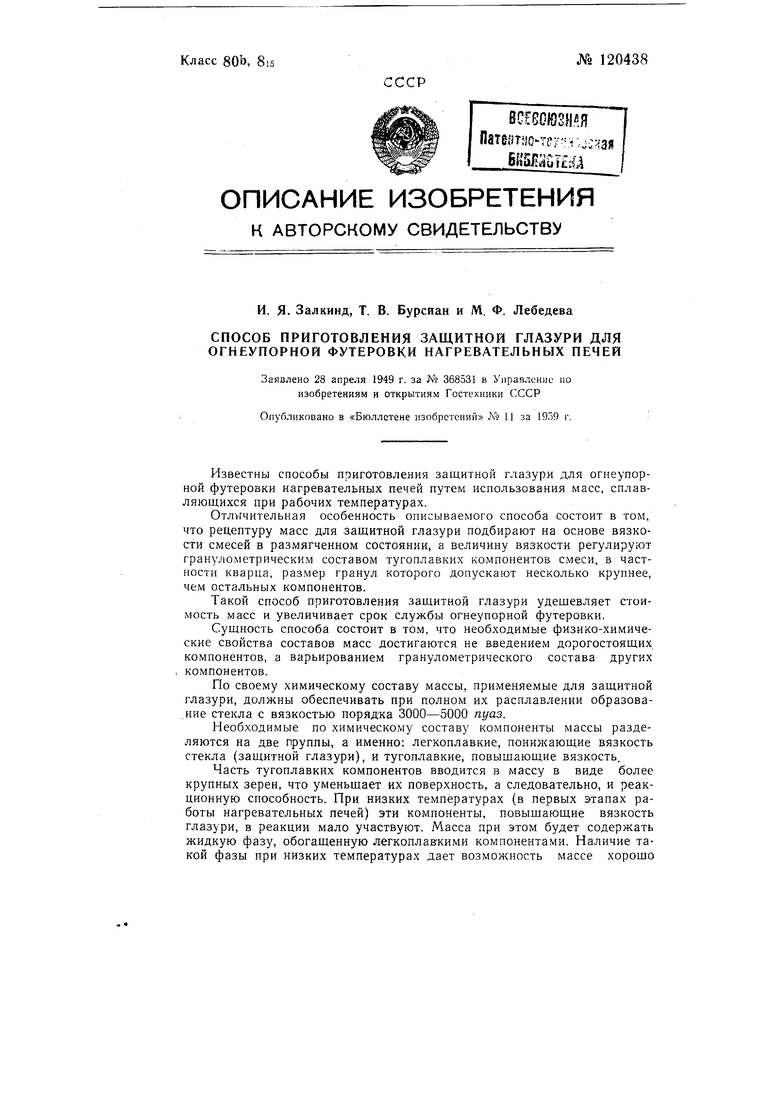

Способ приготовления защитной глазури для огнеупорной футеровки нагревательных печей Советский патент 1959 года по МПК C04B41/86

Известны способы приготовления защитной глазури для огнеупорной футеровки нагревательных печей путем использования масс, сплавляющихся при рабочих температурах.

Отл чительная особенность описываемого способа состоит в том, что рецептуру масс для защитной глазури подбирают на основе вязкости смесей в размягченном состоянии, а величину вязкости регулируют гранулометрическим составом тугоплавких компонентов смеси, в частности кварца, размер гранул которого допускают несколько крупнее, чем остальных компонентов.

Такой способ приготовления защитной глазури удешевляет стоимость масс и увеличивает срок службы огнеупорной футеровки.

Сущность способа состоит в том, что необходимые физико-химические свойства составов масс достигаются не введением дорогостоящих компонентов, а варьированием гранулометрического состава других комлонентов.

По своему химическому составу массы, применяемые для защитной глазури, должны обеспечивать при полном их расплавлении образова.ние стекла с вязкостью порядка 3000-5000 пуаз.

Необходимые по химическому составу компоненты массы разделяются на две пруппы, а именно: легкоплавкие, понижающие вязкость стекла (защитной глазури), и тугоплавкие, повышающие вязкость.

Часть тугоплавких компонентов вводится в массу в виде более крупных зерен, что уменьшает их поверхность, а следовательно, и реакционную способность. При низких температурах (в первых этапах работы нагревательных печей) эти компоненты, повышающие вязкость глазури, в реакции мало участвуют. Масса при этом будет содержать жидкую фазу, обогащенную легкоплавкими компонентами. Наличие такой фазы при низких температурах дает возможность массе хорощо

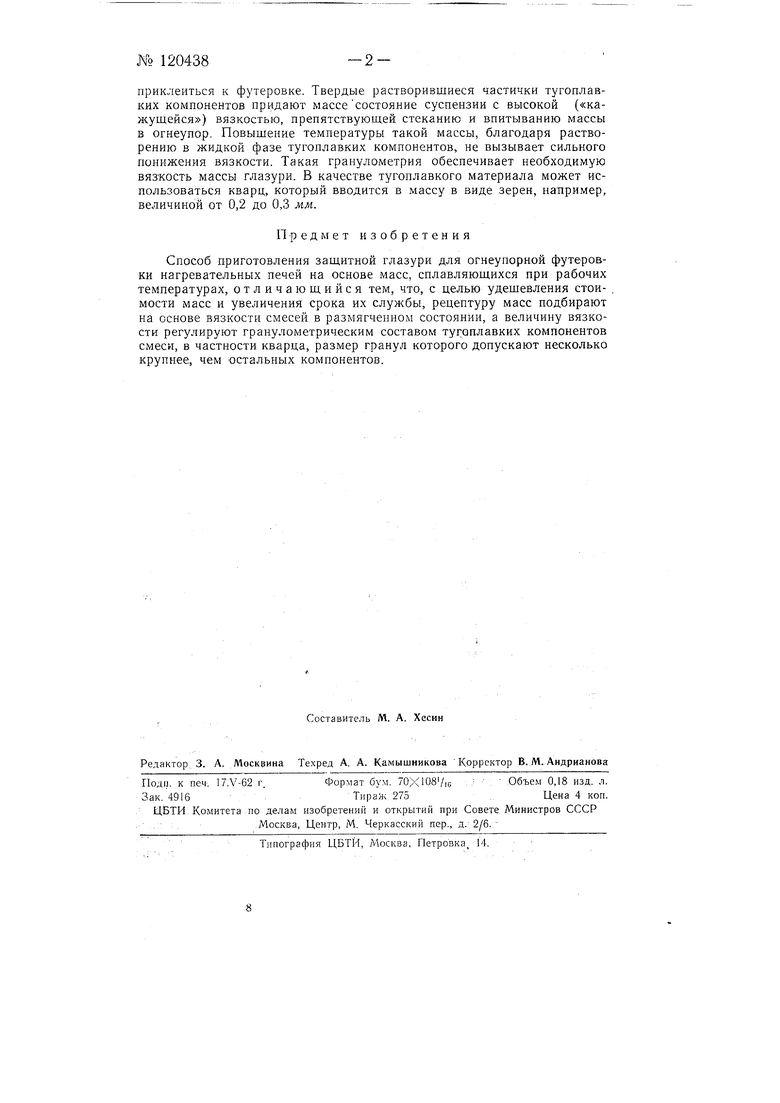

№ 120438- 2приклеиться к футеровке. Твердые растворившиеся частички тугоплавких компонентов придают массесостояние суспензии с высокой («кажущейся) вязкостью, препятствующей стеканию и впитыванию массы в огнеупор. Повышение температуры такой массы, благодаря растворению в жидкой фазе тугоплавких компонентов, не вызывает сильного понижения вязкости. Такая гранулометрия обеспечивает необходимую вязкость массы глазури. В качестве тугоплавкого материала может использоваться кварц, который вводится в массу в виде зерен, например, величиной от 0,2 до 0,3 мм.

Предмет изобретения

Способ приготовления защитной глазури для огнеупорной футеровки нагревательных печей на основе масс, сплавляющихся при рабочих температурах, отличающийся тем, что, с целью удешевления стоимости масс и увеличения срока их службы, рецептуру масс подбирают на основе вязкости смесей в размягченном состоянии, а величину вязкости регулируют гранулометрическим составом тугоплавких компонентов смеси, в частности кварца, размер гранул которого допускают несколько крупнее, чем остальных компонентов.
