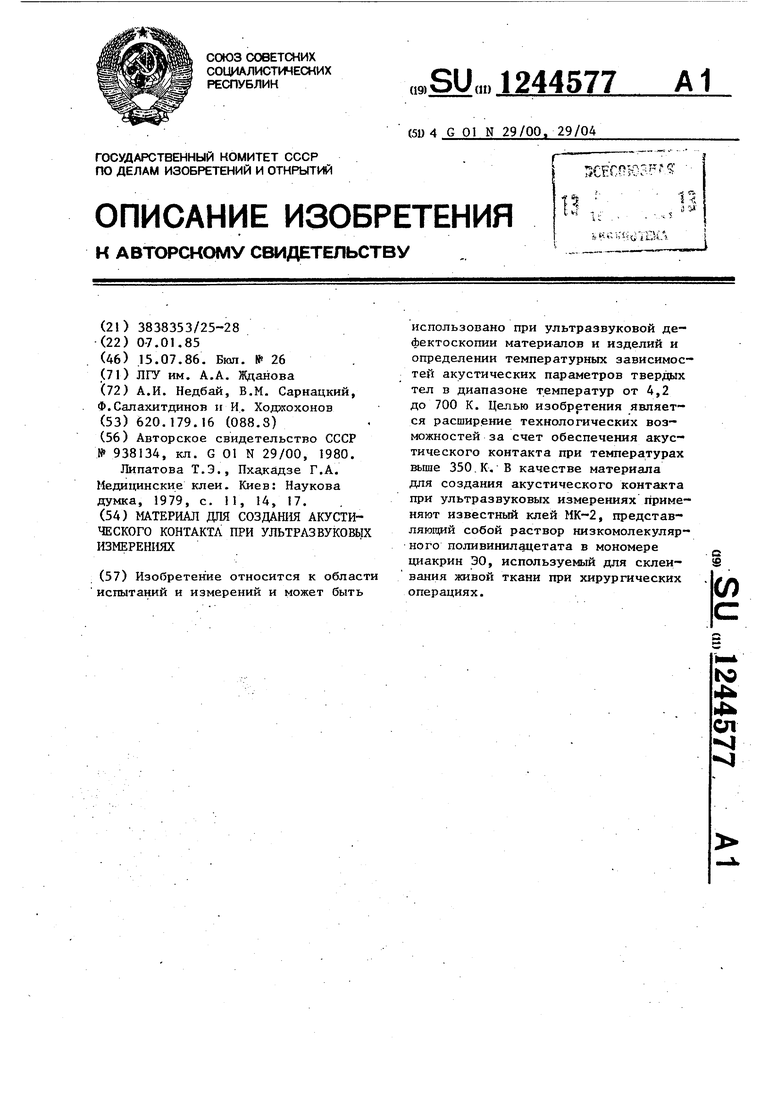

Материал для создания акустического контакта при ультразвуковых измерениях Советский патент 1986 года по МПК G01N29/00 G01N29/04

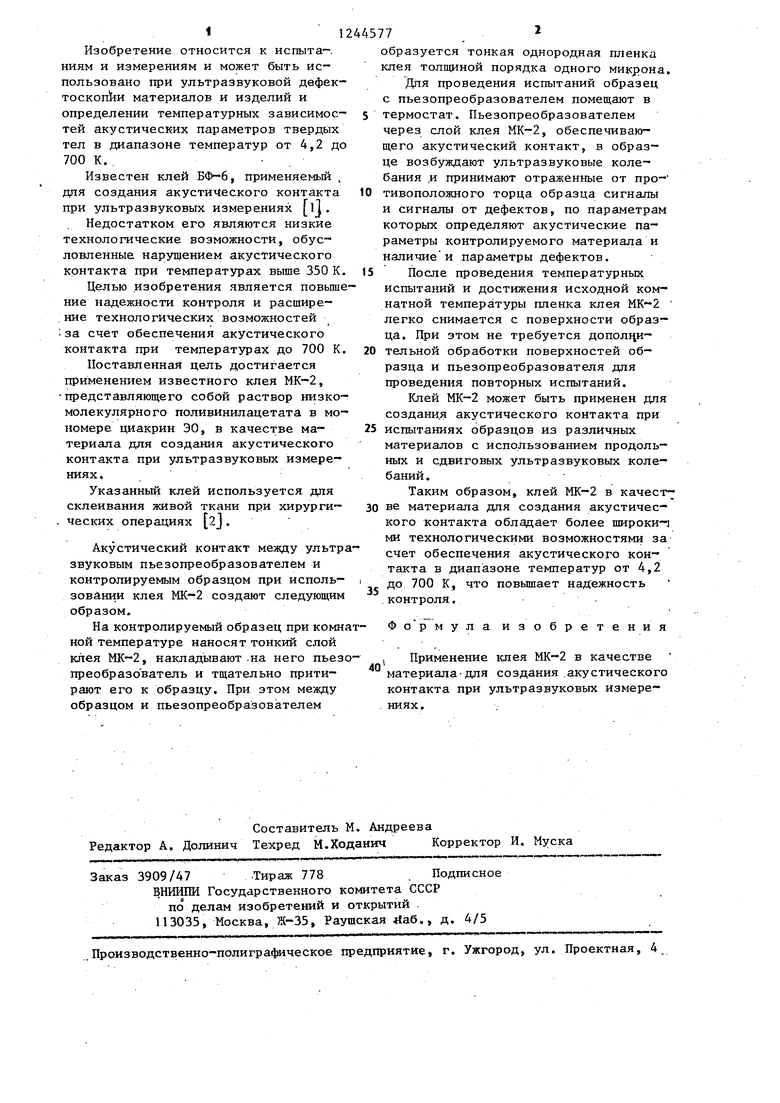

Изобретение относится к испыта-. ниям и измерениям и может быть использовано при ультразвуковой дефек- тоскопЬи материалов и изделий и определении температурных зависимостей акустических параметров твердых тел в диапазоне температур от 4,2 до 700 К..

Известен клей БФ-6, применяемый для создания акустического контакта при ультразвуковых измерениях l. . Недостатком его являются низкие технологические возможности, обусловленные нарушением акустического контакта при температурах вьше 350 К.

Целью изобретения является повьше ние надежности контроля и расшире- .ние технологических возможностей за счет обеспечения акустического контакта при температурах до 700 К.

Поставленная цель достигается применением известного клея МК-2, представляющего собой раствор низкомолекулярного поливинилацетата в мономере циакрин ЭО, S качестве материала для создания акустического контакта при ультразвуковых измерениях.

Указанный клей используется для склеивания живой ткани при хирургических операциях 2J.

Акустический контакт между ультразвуковым пьезопреобразователем и контролируемым образцом при исполь- зовании клея МК-2 создают следующим образом.

На контролируемый образец при комнаной температуре наносят тонкий слой клея МК-2, накладывают .на него пьезо преобразо ватель и тщательно притирают его к образцу. При этом между образцом и пьезопреобразователем

Составитель М. Андреева Редактор А. Долинич Техред М.ХоданичКорректор И. Муска

Заказ 3909/47.Тираж 778Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская йаб., д. 4/5

.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

5

образуется тонкая однородная пленка клея толщиной порядка одного микрона.

Дпя проведения испытаний образец с пьезопреобразователем помещают в термостат. Пьезопреобразователем через слой клея МК-2, обеспечивающего акустический контакт, в образце возбуждают ультразвуковые колебания ,и принимают отраженные от про- тивоположного торца образца сигналы и сигналы от дефектов, по параметрам которых определяют акустические параметры контролируемого материала и наличие и параметры дефектов.

После проведения температурных испытаний и достижения исходной комнатной температуры пленка клея МК-2 легко снимается с поверхности образца. При этом не требуется дополци0 тельной обработки поверхностей образца и пьезопреобразователя для проведения повторных испытаний.

Клей МК-2 может быть применен для создания акустического контакта при

5 испытаниях образцов из различных

материалов с использованием продольных и сдвиговых ультразвуковых колебаний.

Таким образом, клей МК-2 в качест0 ве материала для создания акустичес- кого контакта обладает более широки-i ми технологическими возможностями за счет обеспечения акустического контакта в диапазоне температур от 4,2 до 700 К, что повьшает надежность

5

.контроля. Ф о р м у л а

изобретения

40

1 Применение клея МК-2 в качестве материала-для создания .акустического контакта при ультразвуковых измерениях.

Изобретение относится к области испытаний и измерений и может быть использовано при ультразвуковой дефектоскопии материалов и изделий и определении температурных зависимостей акустических параметров твердых тел в диапазоне температур от 4,2 до 700 К. Целью изобретения является расширение технологических возможностей за счет обеспечения акустического контакта при температурах выше 350.К. В качестве материала для создания акустического контакта при ультразвуковых измерениях применяют известный клей МК-2, представляющий собой раствор низкомолекулярного поливинилачетата в мономере циакрин ЭО, используемый для склеивания живой ткани при хирургических операциях. i (Л С to 4ia 4 СЛ д
