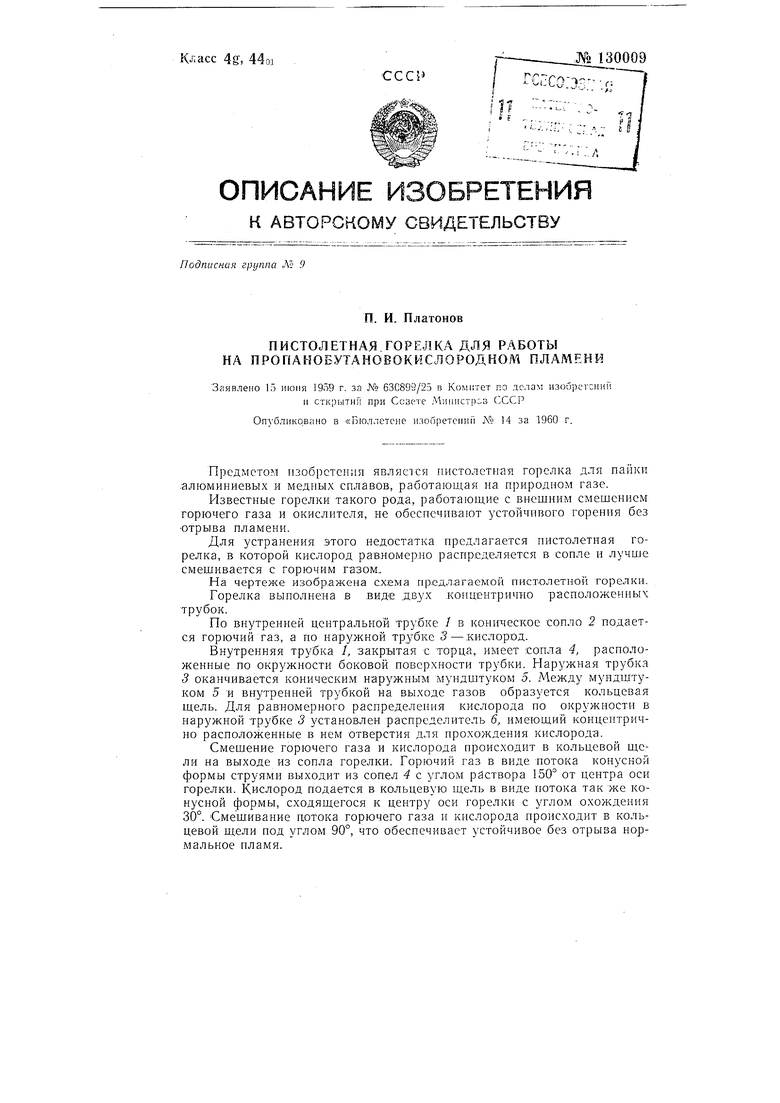

Пред.1стом пзобрстсн;1я является пистолетная горелка для пайкп алюминиевых и медных сплавов, работающая на природном газе.

Известные горелки такого рода, работающие с внещним смешением горючего газа и окислителя, не обеспечивают устойчивого горения без отрыва пламени.

Для устранения этого недостатка предлагается пистолетная горелка, в которой кислород равномерло раснредвляется в сопле п лучше смешивается с горючим газом.

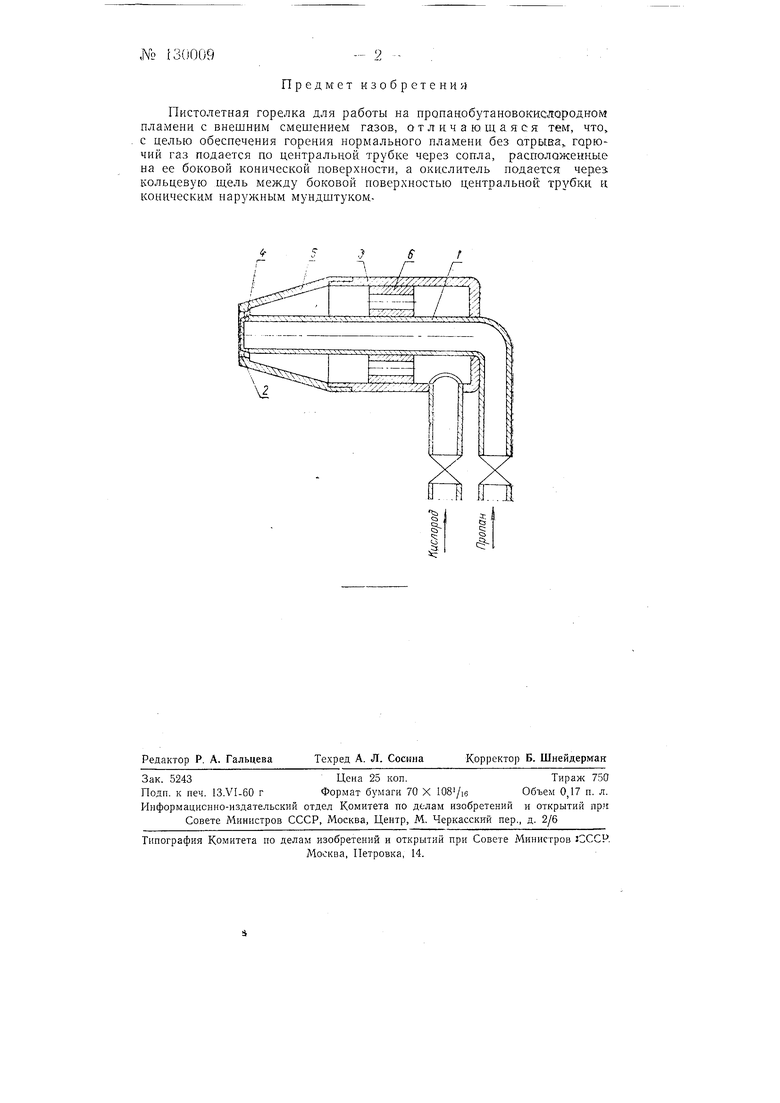

На чертеже изображена схема предлагаемой пистолетной горелки.

Горелка выполнена в виде двух концентрично расположенных трубок.

По внутренней центральной трубке / в коническое сопло 2 подается горючий таз, а по наружной трубке 3 - кислород.

Внутренняя трубка 1, закрытая с торца, имеет сопла 4, расположенные по окружности боковой поверхности трубки. Наружная трубка 3 оканчивается коническИлМ наружным мундштуком 5. Между мундштуком 5 и внутренней трубкой на выходе газов образуется кольцевая щель. Для равномерного распределения кислорода по окружности в наружной трубке 3 установлен распределитель 6, имеющий концентрично расположенные в нем отверстия для прохождения кислорода.

Смешение горючего газа и кислорода происходит в кольцевой щели на выходе из сопла горелки. Горючий газ в виде потока конусной формы струями выходит из сопел 4 с углом раствора 150° от центра оси горелки. Кислород подается в кольцевую щель в виде потока так же конусной формы, сходящегося к центру оси горелки с углом схождения 30°. Смешивание цотока горючего газа и кислорода происходит в кольцевой щели под углом 90°, что обеспечивает устойчивое без отрыва нормальное пламя.

Предмет изобретения

Пистолетная горелка для работы на пропанобутановокислородном пламени с внешним смешением газов, отличающаяся тем, что, с целью обеснечения горения нормального пламени без отрыва,, горючий газ подается по центральной, трубке через сопла, расположенные на ее боковой конической поверхности, а окислитель подается через кольцевую щель между боковой поверхностью центральной: трубки к коническим наружным мундщтуком
