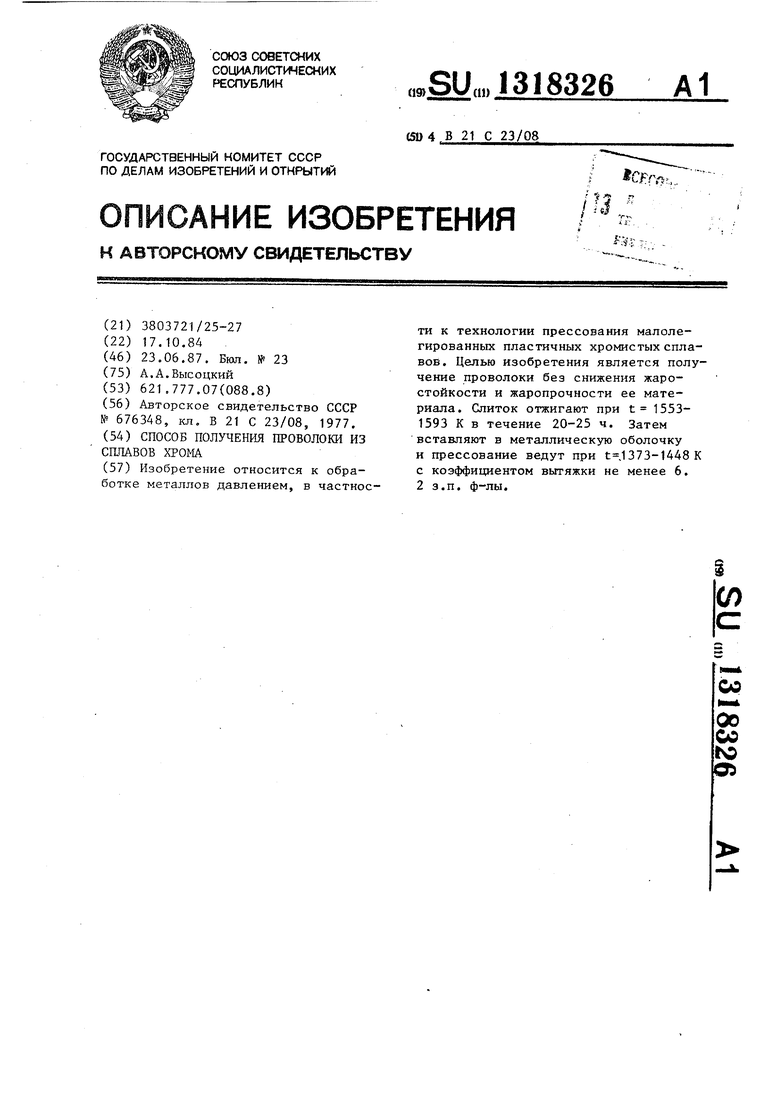

Способ получения проволоки из сплавов хрома Советский патент 1987 года по МПК B21C23/08

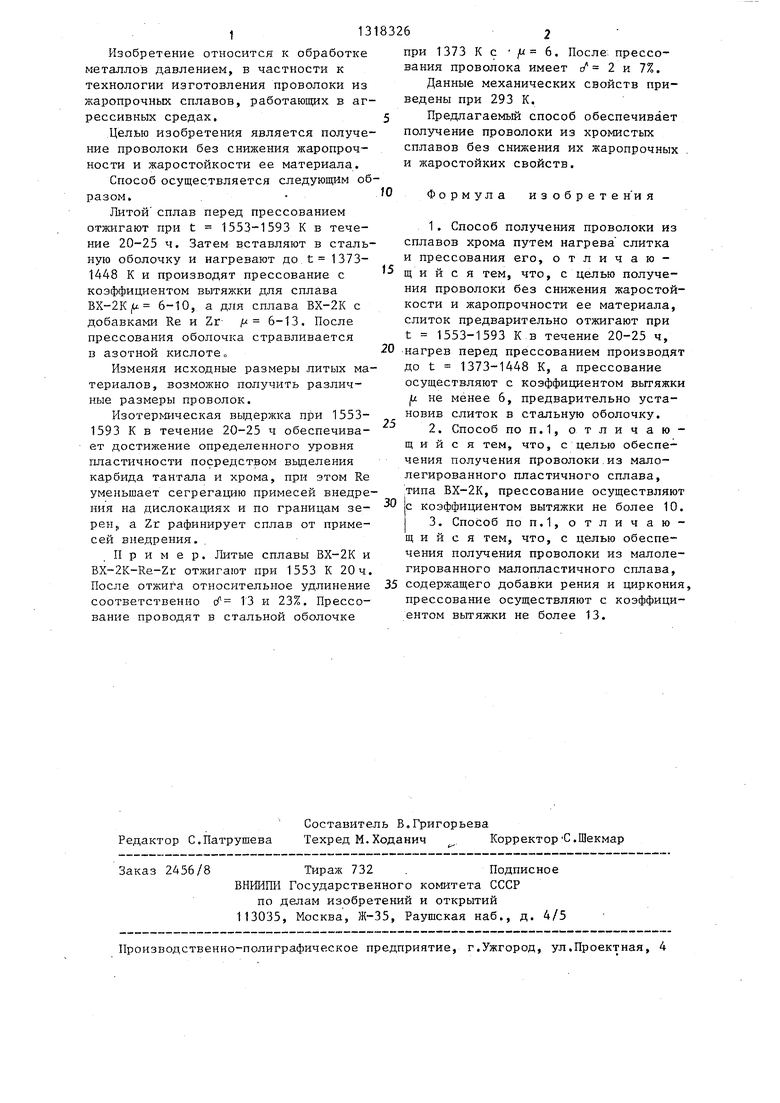

Изобретение относится к обработке металлов давлением, в частности к технологии изготовления проволоки из жаропрочных сплавов, работающих в агрессивных средах.

Целью изобретения является получение проволоки без снижения жаропрочности и жаростойкости ее материала.

Способ осуществляется следующим образом. .

Литой сплав перед прессованием отжигают при t 1553-1593 К в течение 20-25 ч. Затем вставляют в стальную оболочку и нагревают до t 1373- 1448 К и производят прессование с коэффициентом вытяжки для сплава BX-2K|U 6-10, а для сплава ВХ-2К с добавками Re и Zr /и 6-13, После прессования оболочка стравливается в азотной кислоте

Изменяя исходные размеры литых материалов, возможно получить различные размеры проволок.

Изотермическая выдержка при 1553- 1593 К в течение 20-25 ч обеспечивает достижение определенного уровня пластичности посредством выделения карбида тантала и хрома, при этом Re уменьшает сегрегацию примесей внедрения на дислокациях и по границам зерен, а Zr рафинирует сплав от примесей внедрения.

.Пример. Литые сплавы ВХ-2К и BX--2K-Re-Zr отжигают при 1553 К 20ч. После отжиГа относительное удлинение соответственно с 13 и 23%. Прессование проводят в стальной оболочке

Редактор С.Патрушева

Составитель В.Григорьева

Техред М. Ходанич Корректор С.Шекмар

2456/8

Тираж 732 . Подписное ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

262

при 1373 К с f( 6. После прессования проволока имеет сУ 2 и 7%.

Данные механических свойств приведены при 293 К.

Предлагаемый способ обеспечивает получение проволоки из хромистых сплавов без снижения их жаропрочных и жаростойких свойств.

JO

Формула изобрете н и я

1.Способ получения проволоки из сплавов хрома путем нагрева слитка и прессования его, отличающийся тем, что, с целью получения проволоки без снижения жаростойкости и жаропрочности ее материала, слиток предварительно отжигают при

t 1553-1593 KB течение 20-25 ч, нагрев перед прессованием производят до t 1373-1448 К, а прессование осуществляют с коэффициентом вытяжки |1х не менее 6, предварительно установив слиток в стальную оболочку.

2.Способ ПОП.1, отличающийся тем, что, с целью обеспечения получения проволоки,из малолегированного пластичного сплава, .типа ВХ-2К, прессование осуществляют

с коэффициентом вытяжки не более 10.

3.Способ ПОП.1, отличающийся тем, что, с целью обеспечения получения проволоки из малолегированного малопластичного сплава,

содержащего добавки рения и циркония, прессование осуществляют с коэффициентом вьп яжки не более 13.

Изобретение относится к обработке металлов давлением, в частности к технологии прессования малолегированных пластичных хромистых сплавов. Целью изобретения является получение проволоки без снижения жаростойкости и жаропрочности ее материала. Слиток отжигают при t 1553- 1593 К в течение 20-25 ч. Затем вставляют в металлическую оболочку и прессование ведут при t 1373-1448K с коэффициентом вытяжки не менее 6. 2 з,п, ф-лы. 00 со 1C О)
