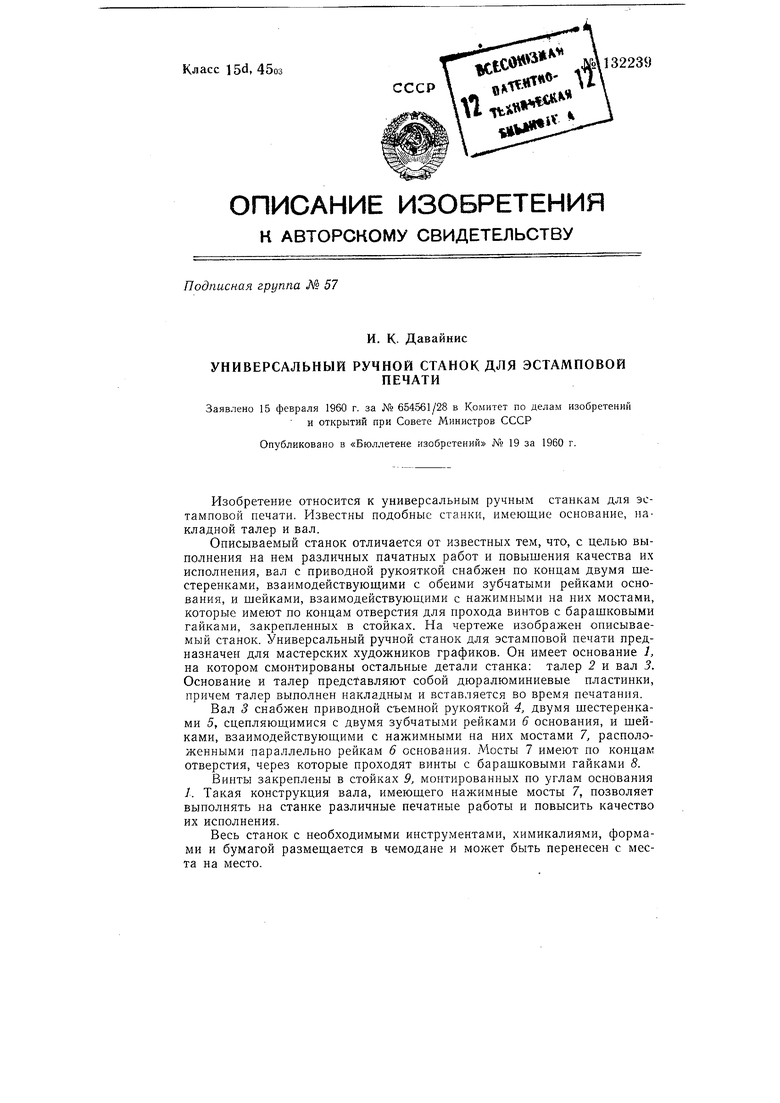

Универсальный ручной станок для зстамповой печати Советский патент 1960 года по МПК B41F3/18

Изобретение относится к универсальным ручным станкам для эстамповой печати. Известны подобные станки, имеющие основание, накладной талер и вал.

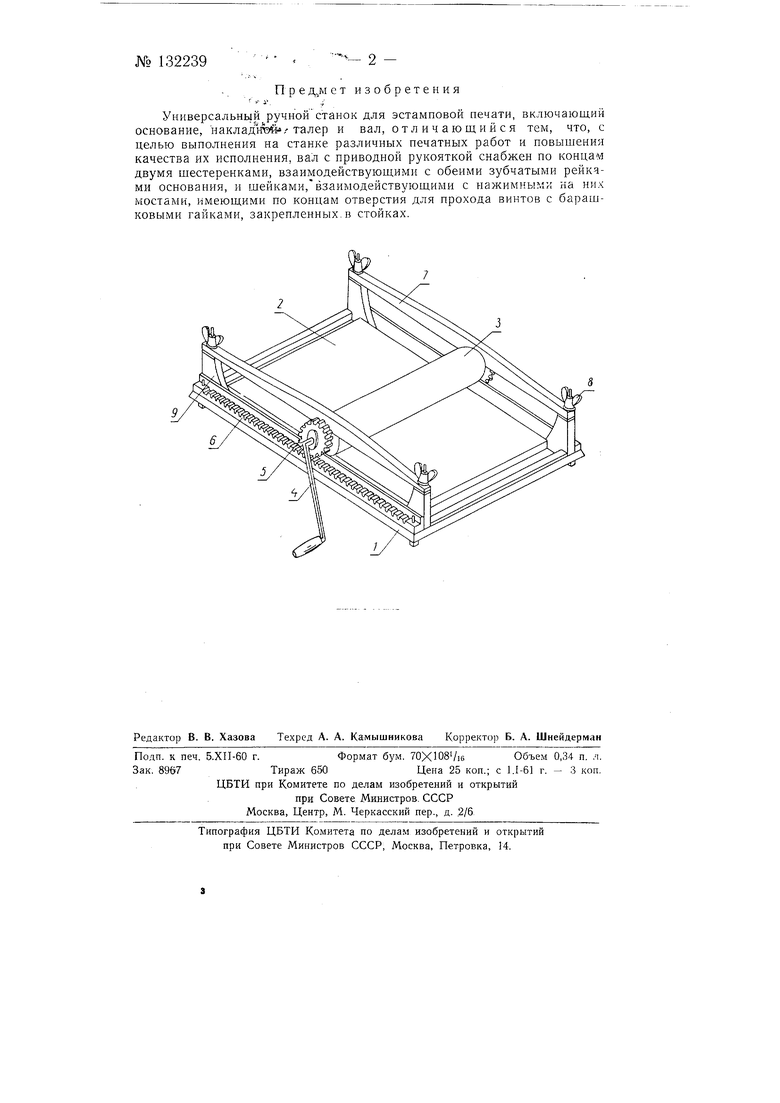

Описываемый станок отличается от известных тем, что, с целью выполнения на нем различных пачатных работ и повышения качества их исполнения, вал с приводной рукояткой снабжен по концам двумя шестеренками, взаимодействуюш;ими с обеими зубчатыми рейками основания, и шейками, взаимодействующими с нажимными на них мостами, которые имеют по концам отверстия для прохода винтов с барашковыми гайками, закрепленных в стойках. На чертеже изображен описываемый станок. Универсальный ручной станок для эстамповой печати предназначен для мастерских художников графиков. Он имеет основание 1, на котором смонтированы остальные детали станка: талер 2 и вал 3. Основание и талер представляют собой дюралюминиевые пластинки, причем талер выполнен накладным и вставляется во время печатания.

Вал 3 снабжен приводной съемной рукояткой 4, двумя шестеренками 5, сцепляющимися с двумя зубчатыми рейками 6 основания, и шейками, взаимодействующими с нажимными на них мостами 7, расположенными параллельно рейкам 6 основания. Мосты 7 имеют по концам отверстия, через которые проходят винты с барашковыми гайками 8.

Винты закреплены в стойках 9, монтированных по углам основания /. Такая конструкция вала, имеющего нажимные мосты 7, позволяет выполнять на станке различные печатные работы и повысить качество их исполнения.

Весь станок с необходимыми инструментами, химикалиями, формами и бумагой размещается в чемодане и может быть перенесен с места на место.

. 9

№ 132239

П p e д,м ет изобретения

Универсальный ручной станок для эстамповой печати, включающий основание, накладтэй /талер и вал, отличающийся тем, что, с целью выполнения на станке различных печатных работ и повышения качества их исполнения, вал с приводной рукояткой снабжен по концам двумя шестеренками, взаимодействующими с обеими зубчатыми рейкчми основания, и шейками,взаимодействующими с нажимными на них мостами, имеющими по концам отверстия для прохода винтов с барашковыми гайками, закрепленных, в стойках.
