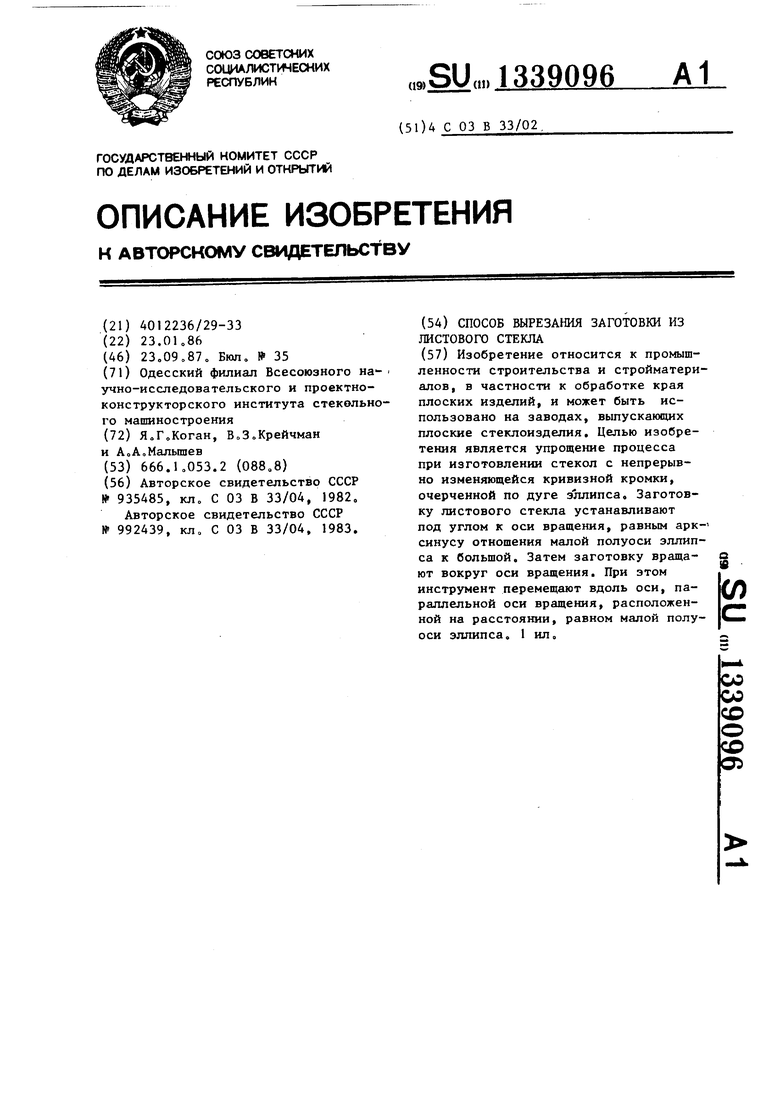

Способ вырезания заготовки из листового стекла Советский патент 1987 года по МПК C03B33/02

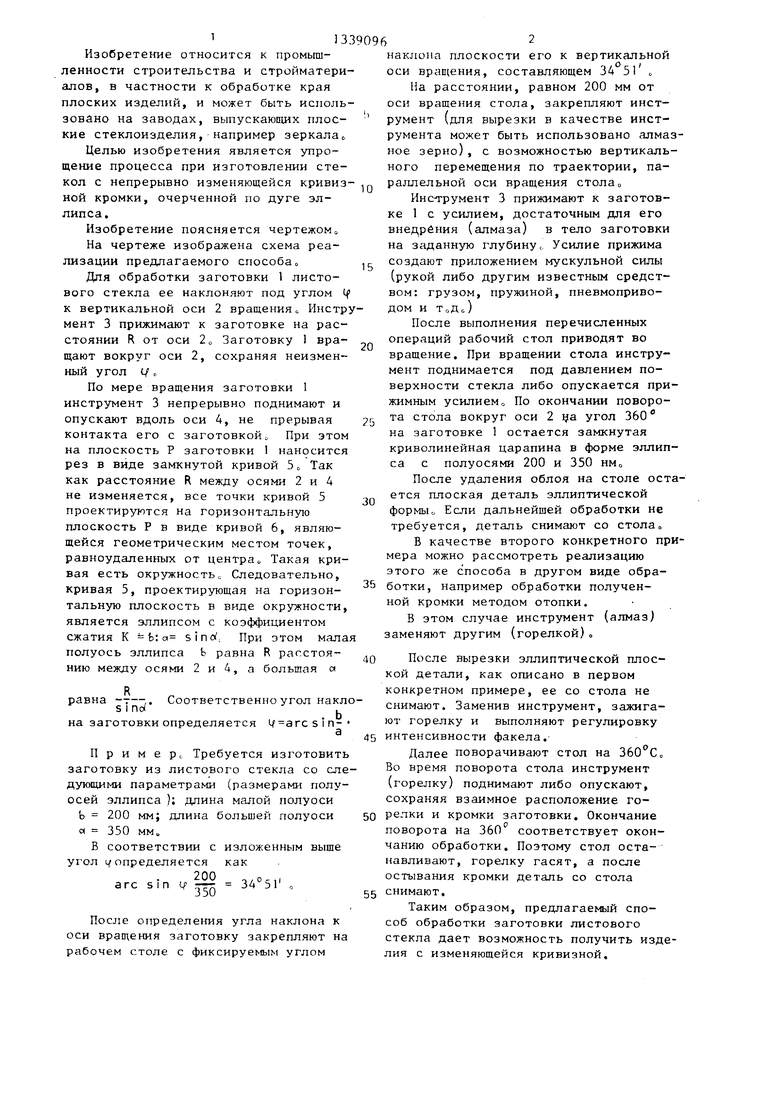

Изобретение относится к промышленности строительства и стройматериалов, в частности к обработке края плоских изделий, и может быть использовано на заводах, выпускающих плоские стеклоизделия, например зеркала

Целью изобретения является упрощение процесса при изготовлении стекол с непрерывно изменяющейся кривизной кромки, очерченной по дуге эллипса.

Изобретение поясняется чертежом

На чертеже изображена схема реализации предлагаемого способа о

Для обработки заготовки 1 листового стекла ее наклоняют под углом Ц

2 вращения о Инстр заготовке на рас- Заготовку 1 вра- сохраняя неизменк вертикальной оси мент 3 прижимают к стоянии R от оси 2 щают вокруг оси 2, ный угол с/ о

По мере вращения заготовки 1 инструмент 3 непрерывно поднимают и опускают вдоль оси 4, не прерывая контакта его с заготовкой При этом на плоскость Р заготовки наносится рез в виде замкнутой кривой 5 Так как расстояние R между осями 2 и 4 не изменяется, все точки кривой 5 проектируются на горизонтальную плоскость Р в виде кривой 6, являющейся геометрическим местом точек, равноудаленных от центра Такая кривая есть окружность с Следовательно, кривая 5, проектирующая на горизонтальную плоскость в виде окружности, является эллипсом с коэффициентом сжатия К - Ъ: а sino. При этом мала полуось эллипса Ь равна R расстоянию между осями 2 и 4, а большая а

равна -т-,,

S I ПО

Соответственно угол наклона заготовки определяется

S I п- э

П Р и м е PC Требуется изготовить заготовку из листового стекла со следующими параметрами (размерами полуосей эллипса ); длина малой полуоси b 200 мм; длина большей полуоси с 350 мм.

В соответствии с изложенным выше угол I/определяется как 200 350

arc sin tf

34°51

После определения угла наклона к оси вращения заготовку закрепляют на рабочем столе с фиксируемым углом

5

0

наклона плоскости его к вертикальной оси вращения, составляющем 34 51 ,

На расстоянии, равном 200 мм от оси вращения стола, закрепляют инструмент (для вырезки в качестве инструмента может быть использовано алмазное зерно) , с возможностью вертикального перемещения по траектории, параллельной оси вращения стола о

Инс-трумент 3 прижимают к заготовке 1 с усилием, достаточным для его внедрения (алмаза) в тело заготовки на заданную глубину. Усилие прижима создают приложением мускульной силы (рукой либо другим известным средством: грузом, пружиной, пневмоприводом и ТоДо)

После выполнения перечисленных операций рабочий стол приводят во вращение. При вращении стола инструмент поднимается под давлением поверхности стекла либо опускается прижимным усилием о По окончании поворота стола вокруг оси 2 ца угол 360 на заготовке 1 остается замкнутая криволинейная царапина в форме эллипса с полуосями 200 и 350 нм

После удаления облоя на столе остается плоская деталь эллиптической формы о Если дальнейшей обработки не требуется, деталь снимают со стола„

В качестве второго конкретного примера можно рассмотреть реализацию этого же способа в другом виде обработки, например обработки полученной кромки методом отопки.

В этом случае инструмент (алмаз) заменяют другим (горелкой)

0

5

После вырезки эллиптической плоской детали, как описано в первом конкретном примере, ее со стола не снимают. Заменив инструмент, зажигают горелку и выполняют регулировку

интенсивности факела.

Далее поворачивают стол на З60 с„ Во время поворота стола инструмент (горелку) поднимают либо опускают, сохраняя взаимное расположение горелки и кромки заготовки. Окончание поворота на 360 соответствует окончанию обработки. Поэтому стол останавливают, горелку гасят, а после остывания кромки деталь со стола

снимают.

Таким образом, предлагаемый способ обработки заготовки листового стекла дает возможность получить изделия с изменяющейся кривизной.

Формула изобретения

Способ вырезания заготовки из листового стекла путем нанесения линии реза неподвижным инструментом при непрерывном контакте его с вращающимся листом стекла заготовки по контуру реза и последующей обработки кромки, отличающийся тем, что, с целью упрощения процесса

при изготовлении стекол с непрерывно изменяющейся кривизной кромки, очерченной по дуге эллипса, лист стекла закрепляют и вращают под углом к оси вращения, равном арксинусу отношения малой полуоси эллипса к большой, а инструмент устанавливают на расстоянии, равном малой полуоси эллипса.

Изобретение относится к промышленности строительства и стройматериалов, в частности к обработке края плоских изделий, и может быть использовано на заводах, выпускающих плоские стеклоизделия. Целью изобретения является упрощение процесса при изготовлении стекол с непрерывно изменяющейся кривизной кромки, очерченной по дуге зллипса. Заготовку листового стекла устанавливают под углом к оси вращения, равным арк- синусу отношения малой полуоси эллипса к большой. Затем заготовку вращают вокруг оси вращения. При этом инструмент перемещают вдоль оси, параллельной оси вращения, расположенной на расстоянии, равном малой полуоси эллипса. 1 ил. о 16 л СА:) оо со со 05
