Устройство для линейных и угловых измерений Советский патент 1987 года по МПК G01B5/25

113

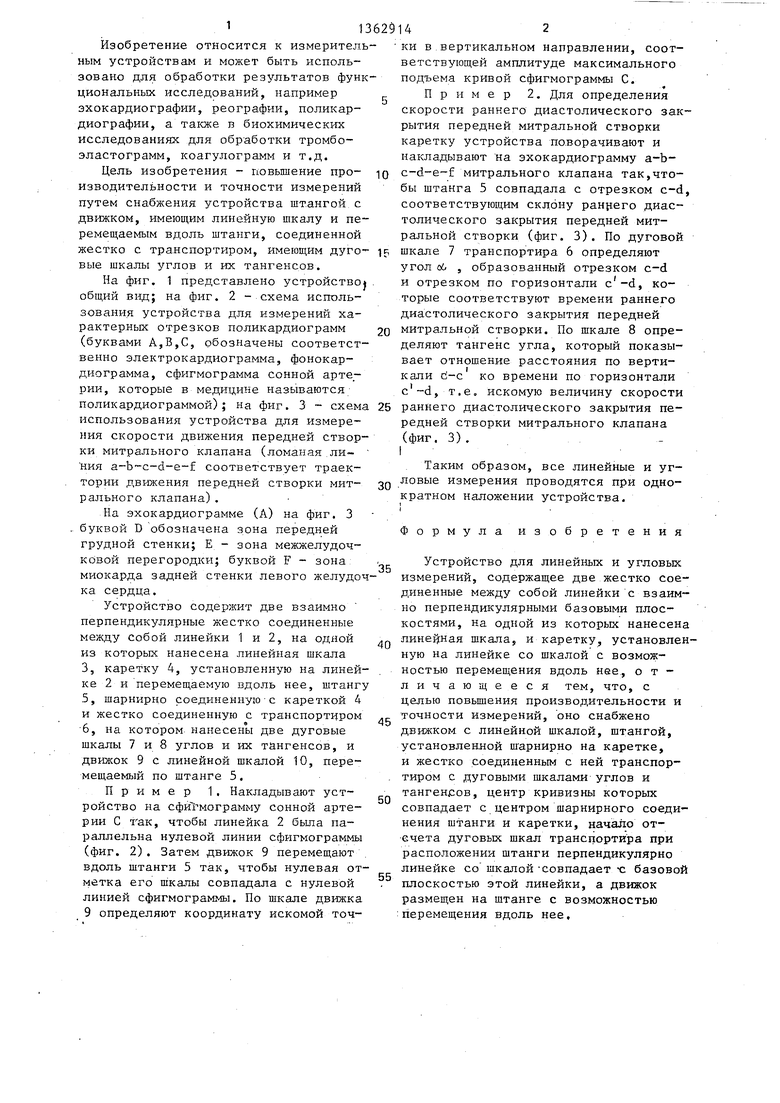

Изобретение относится к измерительным устройствам и может быть использовано для обработки результатов функциональных исследований, например эхокардиографии, реографии, поликардиографии, а та1сже в биохимических исследованиях для обработки тромбо- эластограмм, коагулограмм и т.д.

Цель изобретения - повьшение про- изводительности и точности измерений путем снабжения устройства штангой с движком, имеющим линейную шкалу и перемещаемым вдоль штанги, соединенной жестко с транспортиром, имеющим дуго- вые шкалы углов и их тангенсов.

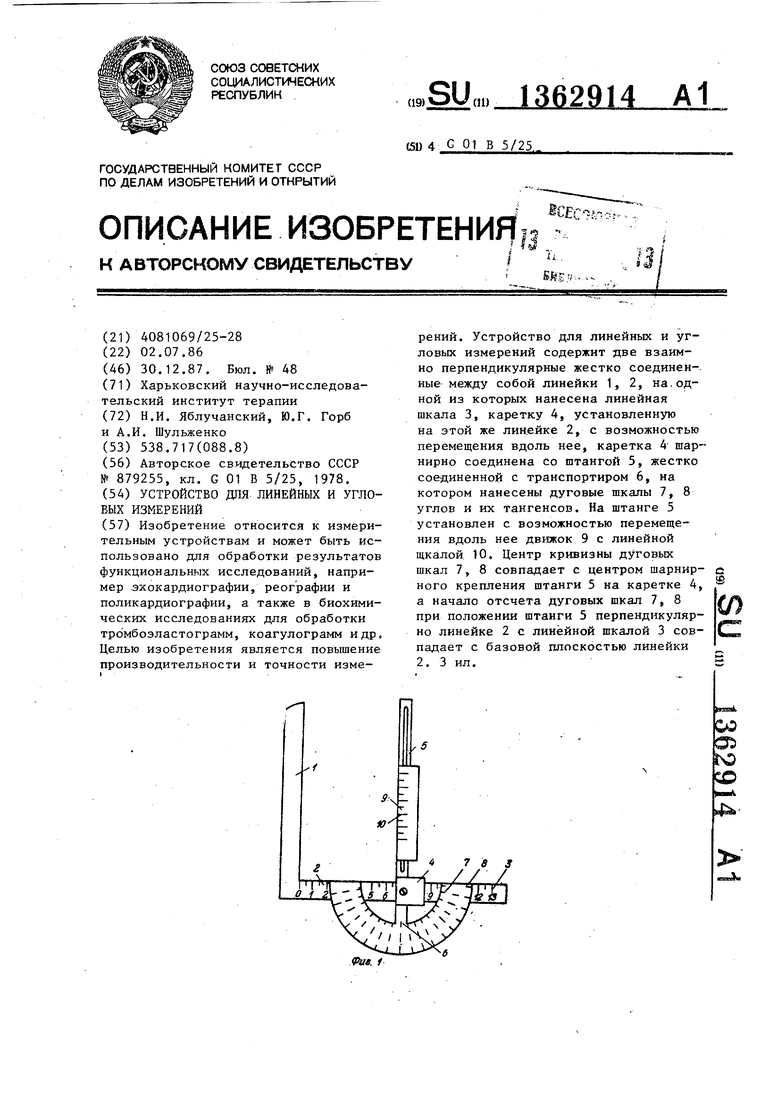

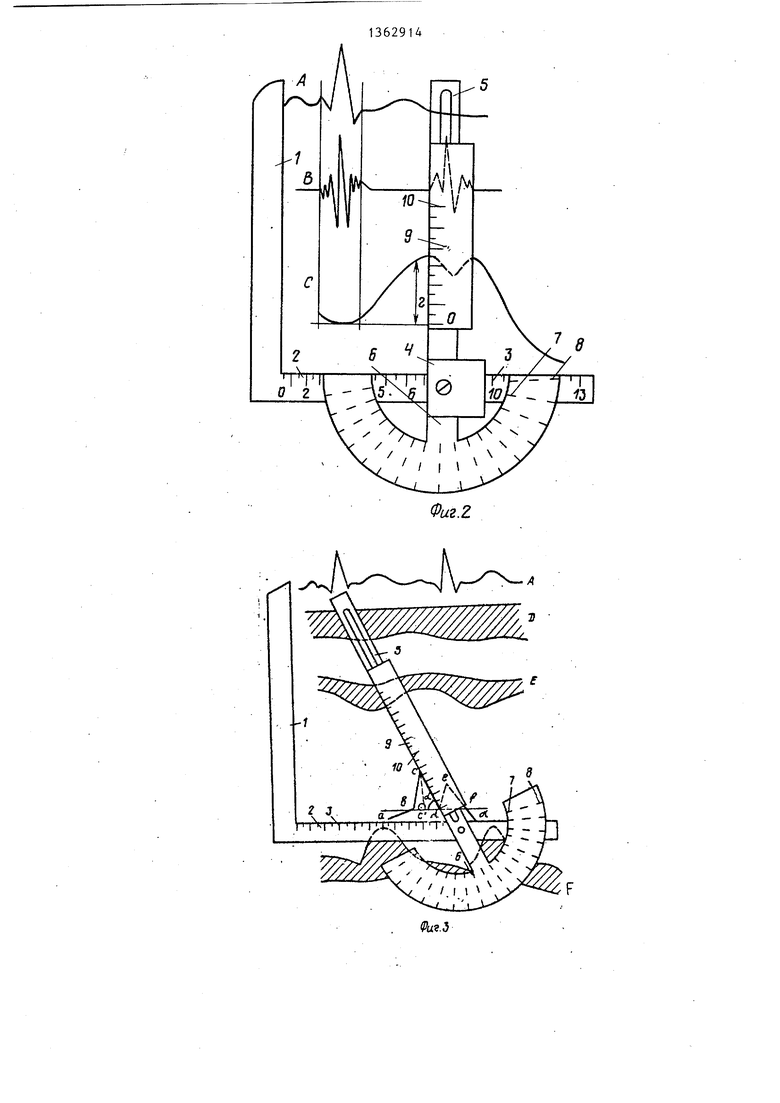

На фиг. 1 представлено ycтpoйcтвoJ общий вид; на фиг. 2 - схема использования устройства для измерений характерных отрезков поликардиограмм (буквами А,В,С, обозначены соответственно электрокардиограмма, фонокар- диограмма, сфигмограмма сонной артерии, которые в медицине называются поликардиограммой); на фиг. 3 - схема использования устройства для измерения скорости движения передней створки митрального клапана (ломаная,ли- ния a-b c-d-e-f соответствует траектории движения передней створки мит- рального клапана).

На эхокардиограмме (А) на фиг. 3 „ буквой D обозначена зона передней грудной стенки; Е - зона межжелудоч- кОвой перегородки; буквой F - зона миокарда задней стенки левого желудоч ка сердца.

Устройство содержит две взаимно перпендикулярные жестко соединенные между Собой линейки 1 и 2, на одной из которых нанесена линейная шкала 3, каретку 4, установленную на линейке 2 и перемещаемую вдоль нее, штангу 5, шарнирно соединеннуюс кареткой 4

и жестко соединенную с транспортиром 6, на котором нанесены две дуговые шкалы 7 и 8 углов и их тангенсов, и движок 9 с линейной шкалой 10, перемещаемый по штанге 5.

Пример 1. Накладывают устройство на сфи1 мограмму сонной артерии С т ак, чтобы линейка 2 бьша параллельна нулевой линии сфигмограммы (фиг. 2). Затем движок 9 перемещают вдоль штанги 5 так, чтобы нулевая отметка его шкалы совпадала с нулевой линией сфигмограммы. По шкале движка 9 определяют координату искомой точ

0 5 О

„

5

5

0

5

ки в вертикальном направлении, соответствующей амплитуде максимального подъема кривой сфигмограммы С.

Пример 2. Для определения скорости раннего диастолического закрытия передней митральной створки каретку устройства поворачивают и накладывают на эхокардиограмму а-Ь- c-d-e-f митрального клапана так,чтобы штанга 5 совпадала с отрезком c-d, соответствующим склону ранрего диастолического закрытия передней митральной створки (фиг. 3). По дуговой шкале 7 транспортира 6 определяют угол об 5 образованный отрезком c-d и отрезком по горизонтали c -d, которые соответствуют времени раннего диастолического закрытия передней митральной створки. По шкале 8 определяют тангенс угла, который показывает отношение расстояния по вертикали d-c ко времени по горизонтали c -d, т.е. искомую величину скорости раннего диастолического закрытия передней створки митрального клапана (фиг. 3) . I

Таким образом, все линейные и угловые измерения проводятся при однократном наложении устройства.

Формула изобретения

Устройство для линейных и угловых измерений, содержащее две жестко соединенные между собой линейки с взаимно перпендикулярными базовыми плоскостями, на одной из которых нанесена линейная шкала, и каретку, установленную на линейке со шкалой с возможностью перемещения вдоль нее., отличающееся тем, что, с целью повышения производительности и точности измерений, оно снабжено движком с линейной шкалой, штангой, установленной ш арнирно на каретке, и жестко соединенным с ней транспортиром с дуговыми шкалами углов и танген гов, центр кривизны которых совпадает с центром шарнирного соединения штанги и каретки, начало отсчета дуговых шкал транспортира при расположении штанги перпендикулярно линейке со шкалой -совпадает -с базовой плоскостью этой линейки, а движок размещен на штанге с возможностью :перемещения вдоль нее.

Фиг.г

Изобретение относится к измерительным устройствам и может быть использовано для обработки результатов функциональных исследований, например эхокардиографии, реографии и поликардиографии, а также в биохимических исследованиях для обработки тромбоэластограмм, коагулограмм и др. Целью изобретения является повышение производительности и точности измерений. Устройство для линейных и угловых измерений содержит две взаимно перпендикулярные жестко соединен-, ные между собой линейки 1, 2, на.одной из которых нанесена линейная шкала 3, каретку 4, установленную на этой же линейке 2, с возможностью перемещения вдоль нее, каретка 4 шар- нирно соединена со штангой 5, жестко соединенной с транспортиром 6, на котором нанесены дуговые шкалы 7, 8 углов и их тангенсов. На штанге 5 установлен с возможностью перемещения вдоль нее движок 9 с линейной щкалой 10. Центр кривизны дуговьк шкал 7, 8 совпадает с центром шарнирного крепления штанги 5 на каретке 4, а начало отсчета дуговых шкал 7, 8 при положении штанги 5 перпендикулярно линейке 2 с линейной шкалой 3 совпадает с базовой плоскостью линейки 2. 3 ил. е /5 СО оэ 1чЭ QD f 9ае. 1
