Питатель для сыпучего материала Советский патент 1988 года по МПК B65G65/48

.

(Л

;о

СП

ел ел

Изобретение относится к устройствам для транспортирования сыпучих материалов и может быть использовано в фармацевтической промышленности и в машиностроении, в частности, при изготовлении изделий методом порошковой металлургии.

Цель изобретения - улучшение эксплуатационных характеристик путем обеспечения бескомковой дозированной выдачи материала.

шая образовавшиеся своды и препятствуют зависанию сыпучего материала на стенках бункера. При перемещении отсекате- ля 7 дозы мерное окно 8 устанавливается соосно с выходным отверстием 2 бункера. При этом материал, находяшийся в накопительной полости 5 ротора, под собственным весом осыпается в мерное окно 8 отсекателя 7 дозы и заполняет его. Объем накопительной полости больше или равен

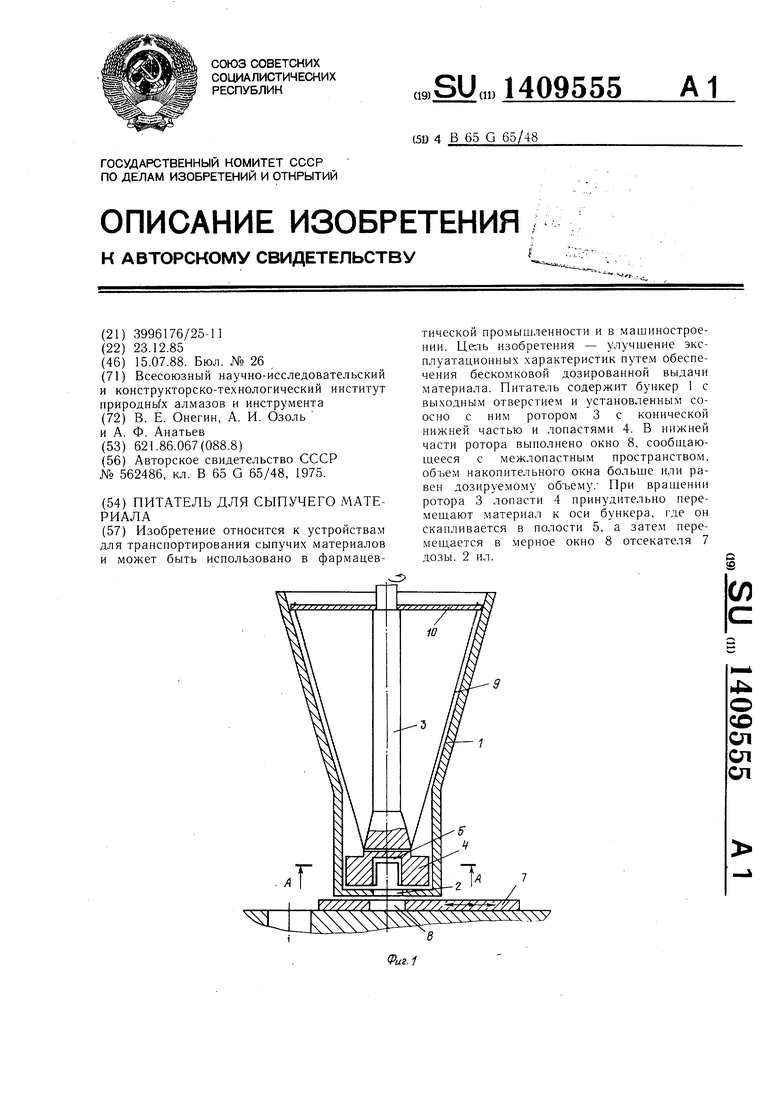

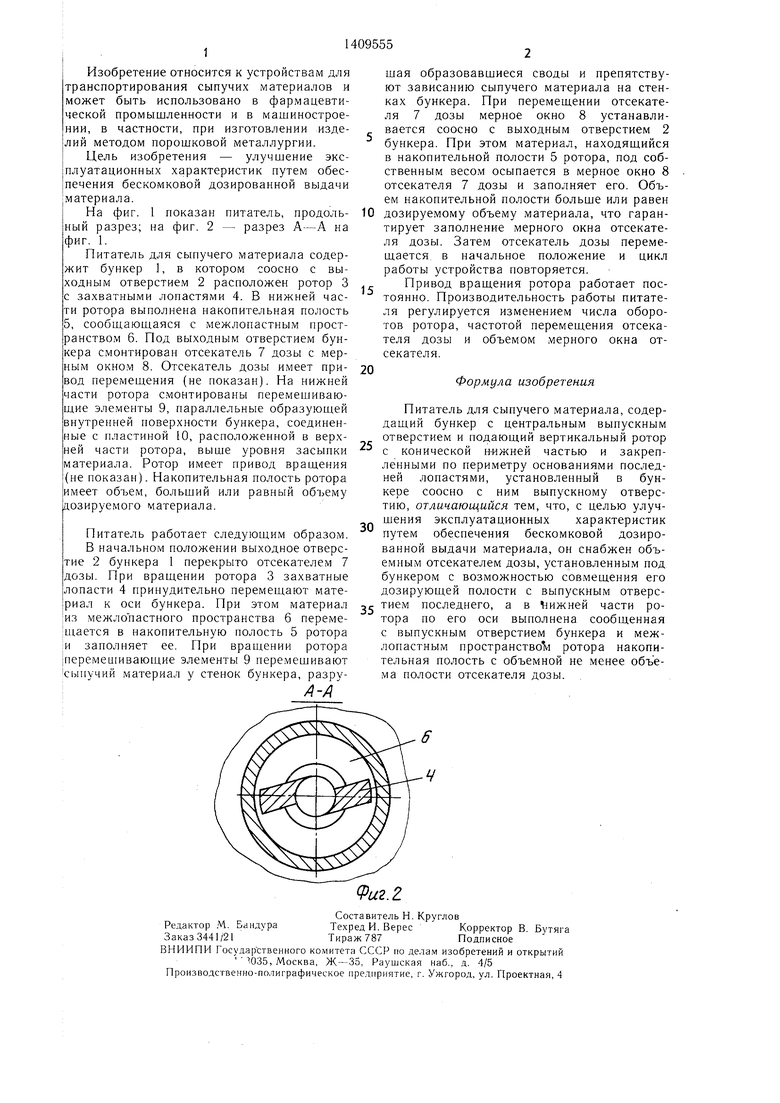

На фиг. 1 показан питатель, продоль- 10 дозируемому объему материала, что гаранный разрез; на фиг. 2 - разрез А-А на фиг. 1.

Питатель для сыпучего материала содержит бункер 1, в котором соосно с выходным отверстием 2 расположен ротор 3 с захватными лопастями 4. В нижней части ротора выполнена накопительная полость 5, сооб1даюш.аяся с межлопастным пространством 6. Под выходным отверстием бункера смонтирован отсекатель 7 дозы с мерным окном 8. Отсекатель дозы имеет привод перемещения (не показан). На нижней части ротора смонтированы перемешивающие элементы 9, параллельные образующей внутренней поверхности бункера, соединенные с пластиной 10, расположенной в верхней части ротора, выше уровня засыпки материала. Ротор имеет привод вращения (не показан). Накопительная полость ротора имеет объем, больший или равный дозируемого материала.

Питатель работает следующим образом.

В начальном положении выходное отверстие 2 бункера 1 перекрыто отсекателем 7 дозы. При вращении ротора 3 захватные лопасти 4 принудительно перемещают материал к оси бункера. При этом материал :из межло пастного пространства б переме- щается в накопительную полость 5 ротора и заполняет ее. При вращении ротора |перемеи1ивающие элементы 9 перемещивают Сыпучий материал у стенок бункера, разру/ -Х

15

20

тирует заполнение мерного окна отсекателя дозы. Затем отсекатель дозы перемещается в начальное положение и цикл работы устройства повторяется.

Привод вращения ротора работает постоянно. Производительность работы питателя регулируется изменением числа оборотов ротора, частотой перемещения отсекателя дозы и объемом мерного окна отсекателя.

Формула изобретения

25

30

Питатель для сыпучего материала, содер- дащий бункер с центральным выпускным отверстием и подающий вертикальный ротор с конической н-ижней частью и закрепленными по периметру основаниями последней лопастями, установленный в бункере соосно с ним выпускному отверстию, отличающийся тем, что, с целью улучшения эксплуатационных характеристик путем обеспечения бескомковой дозированной выдачи материала, он снабжен объемным отсекателем дозы, установленным под бункером с возможностью совмещения его дозирующей полости с выпускным отверс- эс тием последнего, а в Нижней части ротора по его оси выполнена сообщенная с выпускным отверстием бункера и межлопастным пространство ротора накопительная полость с объемной не менее объе- .ма полости отсекателя дозы.

шая образовавшиеся своды и препятствуют зависанию сыпучего материала на стенках бункера. При перемещении отсекате- ля 7 дозы мерное окно 8 устанавливается соосно с выходным отверстием 2 бункера. При этом материал, находяшийся в накопительной полости 5 ротора, под собственным весом осыпается в мерное окно 8 отсекателя 7 дозы и заполняет его. Объем накопительной полости больше или равен

тирует заполнение мерного окна отсекателя дозы. Затем отсекатель дозы перемещается в начальное положение и цикл работы устройства повторяется.

Привод вращения ротора работает постоянно. Производительность работы питателя регулируется изменением числа оборотов ротора, частотой перемещения отсекателя дозы и объемом мерного окна отсекателя.

Формула изобретения

5

0

Питатель для сыпучего материала, содер- дащий бункер с центральным выпускным отверстием и подающий вертикальный ротор с конической н-ижней частью и закрепленными по периметру основаниями последней лопастями, установленный в бункере соосно с ним выпускному отверстию, отличающийся тем, что, с целью улучшения эксплуатационных характеристик путем обеспечения бескомковой дозированной выдачи материала, он снабжен объемным отсекателем дозы, установленным под бункером с возможностью совмещения его дозирующей полости с выпускным отверс- с тием последнего, а в Нижней части ротора по его оси выполнена сообщенная с выпускным отверстием бункера и межлопастным пространство ротора накопительная полость с объемной не менее объе- .ма полости отсекателя дозы.

Изобретение относится к устройствам для транспортирования сыпучих материалов и может быть использовано в фармацевтической промышленности и в машиностроении. Цель изобретения - улучшение эксплуатационных характеристик путем обеспечения бескомковой дозированной выдачи материала. Питатель содержит бункер 1 с выходным отверстием и установленным со- осно с ним ротором 3 с конической нижней частью и лопастями 4. В нижней части ротора выполнено окно 8, сообщающееся с межлопастным пространством, объем накопительного окна больше или равен дозируемому объему. При вращении ротора 3 лопасти 4 принудительно перемещают материал к оси бункера, где он скапливается в полости 5, а затем перемещается в мерное окно 8 отсекателя 7 дозы. 2 ил.

Составитель Н. Круглое

Редактор М. БандураТехред И. ВересКорректор В. Бутяга

Заказ 3441/21Тираж 787Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

Ю35, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое нредприятие, г. Ужгород, ул. Проектная, 4
