Машина трения для испытания материалов Советский патент 1989 года по МПК G01N3/56

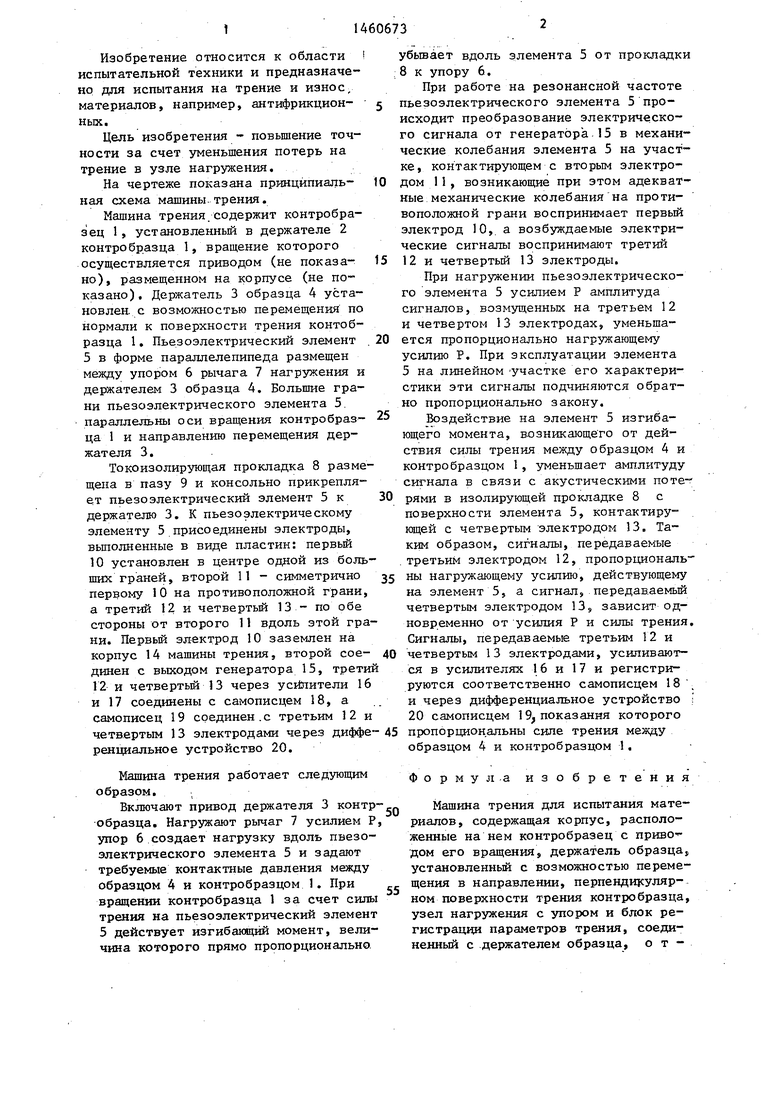

Машина трения работает следующим образом.

Включают привод держателя 3 контробразца. Нагружают рычаг 7 усилием Р упор 6 создает нагрузку вдоль пвезо- электрического элемента 5 и задают требуемые контактные давления между образцом 4 и контробразцом 1. При вращении контробразца 1 за счет силы трения на пьезоэлектрический элемент 5 действует изгибающий момент, величина которого прямо пропорционально.

Формула изобретения

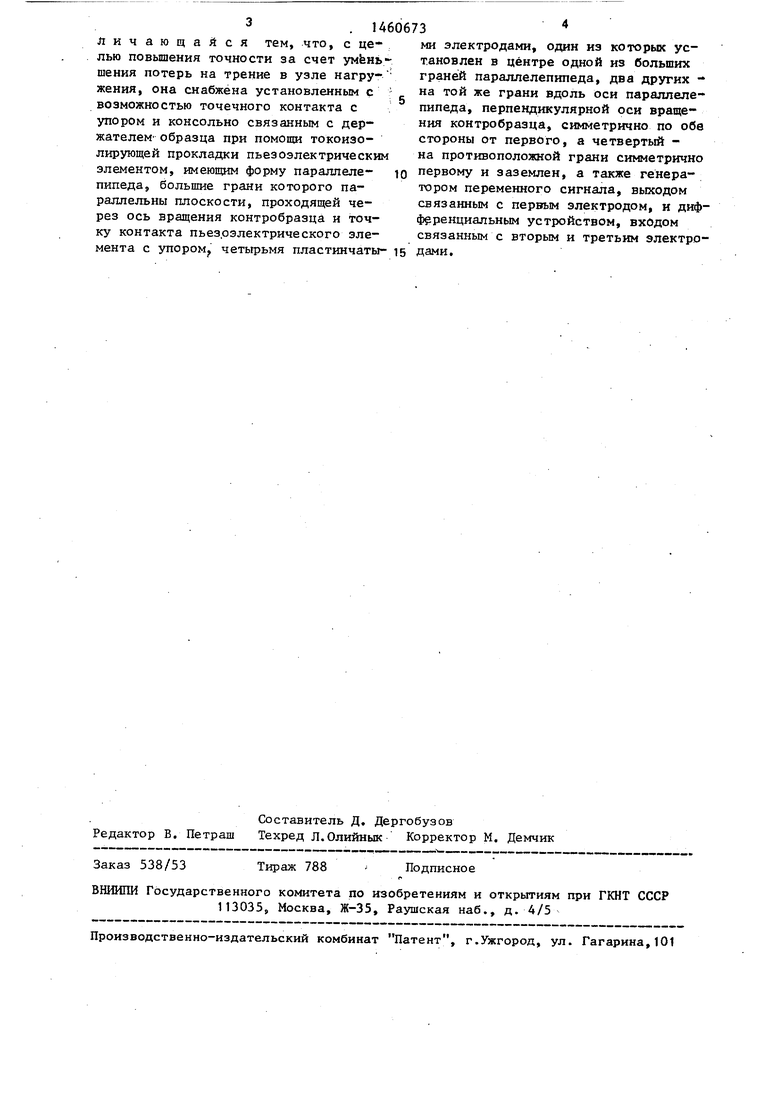

Машина трения для испытания материалов, содержащая корпус, расположенные на нем контробразец с приво- дом его вращения, держат ель образца, установленньй с возможностью перемещения в направлении, перпендикулярном поверхности трения контробразца, узел нагружения с упором и блок ре- гистращда параметров трения, соединенный с держателем образца, о т Яичающайся тем, что, с це- пью повышения точности за счет уменьшения потерь на трение в узле нагружения, она снабжена установленным с возможностью точечного контакта с упором и консольно связанным с держателем образца при помощи токоизо- лирующей прокладки пьезоэлектрическим элементом, имеющим форму паралпеле- пипеда, большие грани которого параллельны плоскости, проходящей через ось вращения контробразца и точку контакта пьез.оэлектрического элемента с упором четьфьмя пластинчаты-

ми электродами, один из которых установлен в центре одной из больших граней параллелепипеда, два других - на той же грани вдоль Оси параллелепипеда, перпендикулярной оси вращения контробразца, симметрично по обе стороны от первого, а четвертый - на противоположной грани симметрично первому и заземлен, а также генератором переменного сигнала, выходом связанным с первым электродом, и диф- Ференциальным устройством, входом связанным с вторым и третьим электродами.

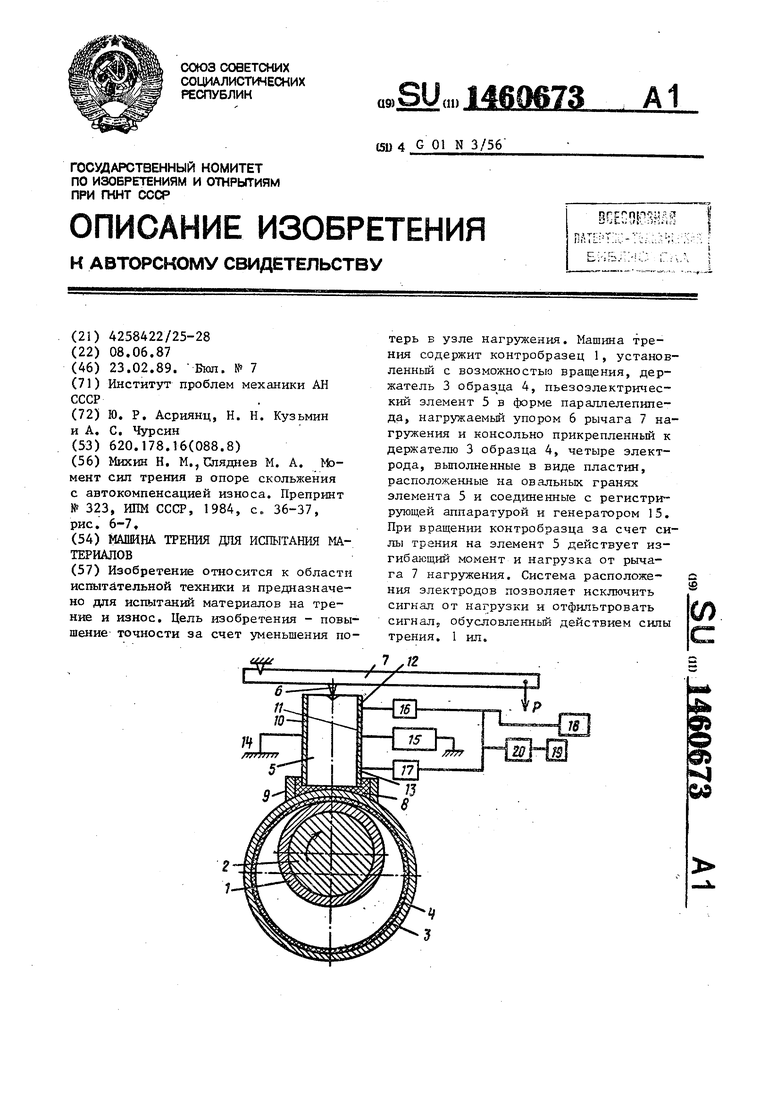

Изобретение относится к области испытательной техники и предназначено для испытаний материалов на трение и износ. Цель изобретения - повышение точности за счет уменьшения потерь в узле нагружения. Машина трения содержит контробразец 1, установленный с возможностью вращения, держатель 3 образ ца 4, пьезоэлектрический элемент 5 в форме параллелепипеда, нагружаемьй упором 6 рычага 7 нагружения и консольно прикрепленный к держателю 3 образца 4, четыре электрода, выполненные в виде пластин, расположенные на овальных гранях элемента 3 и соед1шенные с регистрирующей аппаратурой и генератором 15. При вращении контробразца за счет силы трания на элемент 5 действует изгибающий момент и нагрузка от рычага 7 нагружения. Система расположения электродов позволяет исключить сигнал от нагрузки и отфш1ьтровать сигнал, обусловленньй действием силы трения. 1 ил. е (/)

Составитель Д. Дергобузов Редактор В. Петраш Техред л.Олийнык Корректор М. Демчик

Заказ 538/53

Тираж 788

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, г.Ужгород, ул. Гагарина,101

Подписное
