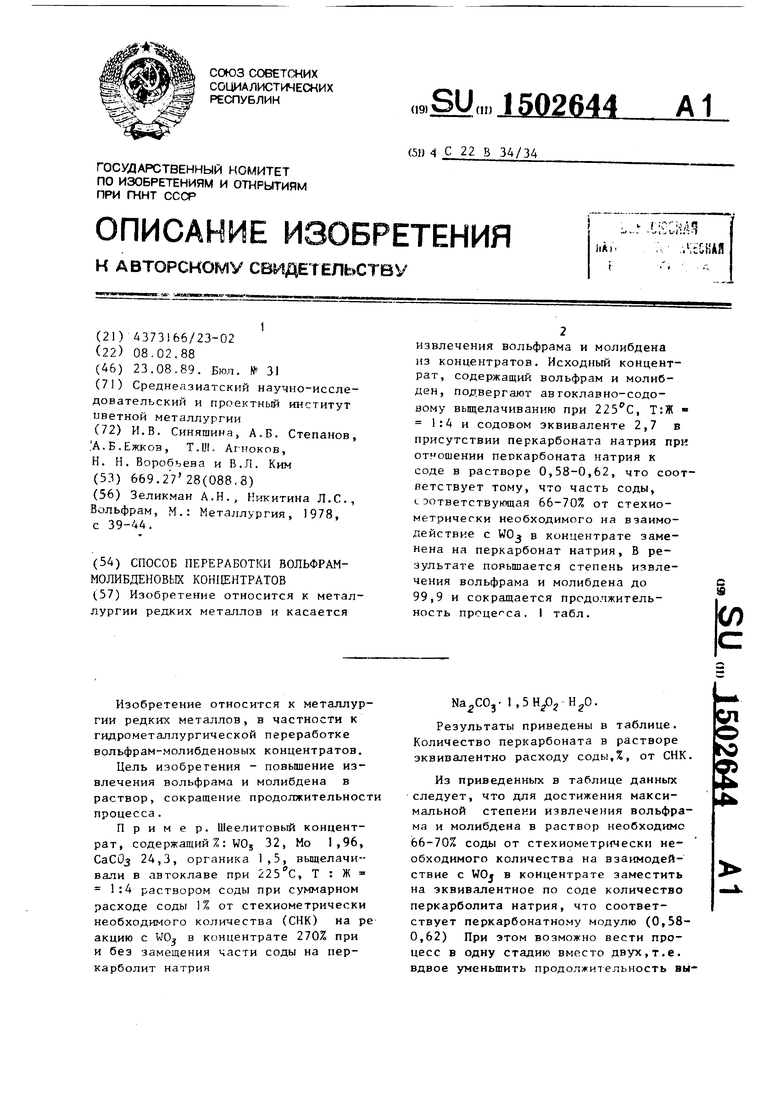

Способ переработки вольфраммолибденовых концентратов Советский патент 1989 года по МПК C22B34/34

Изобретение относится к металлургии редких металлов, в частности к гидрометаллургической переработке вольфрам-молибденовых концентратов.

Цель изобретения - повышение извлечения вольфрама и молибдена в раствор, сокращение продолжительности процесса.

Пример. Шеелитовый концентрат, содержащий : WOj 32, Mo 1,96, СаСОз 24,3, органика 1,5 выщелачивали в автоклаве при 225 С, Т : Ж 1:4 раствором соды при суммарном расходе соды 1% от стехиометрически необходимого количества (СНК) на ре акцию с WOj в концентрате 270% при и без замещения части соды на пер- карболит натрия

,

1 ,5Н,,02 .

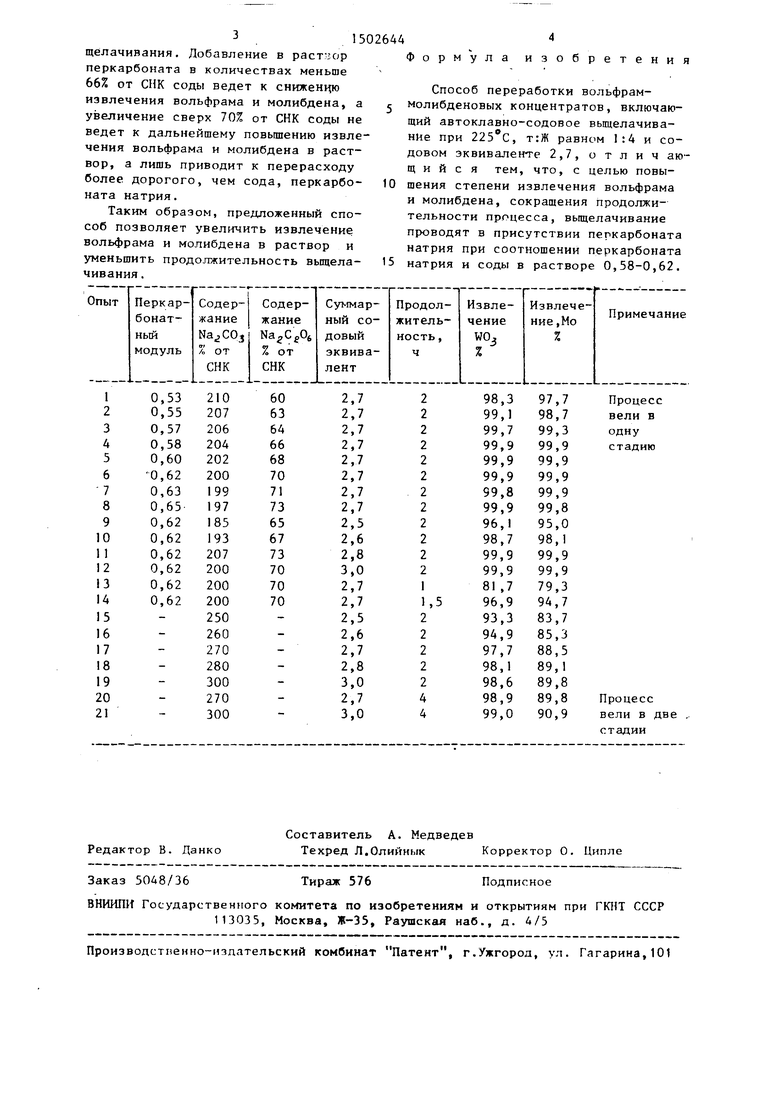

Результаты приведены в таблице. Количество перкарбоната в растворе эквивалентно расходу соды,1, от СНК.

Из приведенных в таблице данных следует, что для достижения максимальной степени извлечения вольфрама и молибдена в раствор необходимо 66-70% соды от стехиометрически необходимого количества на взаимодействие с WOj в концентрате заместить на эквивалентное по соде количество перкарболита натрия, что соответствует перкарбонатному модулю (0,58- 0,62) При этом возможно вести процесс в одну стадию вместо двух,т.е. вдвое уменьшить продолжительность вы315

щелачивания. Добавление в раст;гор перкарбоната в количествах меиьше 66% от СНК соды ведет к снижению извлечения вольфрама и молибдена, а увеличение сверх 70% от СНК соды не ведет к дальнейшему повышению извлечения вольфрама и молибдена в раствор, а лишь приводит к перерасходу более дорогого, чем сода, перкарбо- ната натрия.

Таким образом, предложенный способ позволяет увеличить извлечение вольфрама и молибдена в раствор и уменьшить продолжительность вьш1ела- чивания.

Формула изобретения

Способ переработки вольфрам- молибденовых концентратов, включающий автоклавно-содовое выщелачивание при 225 С, т:Ж равном 1:4 и содовом эквиваленте 2,7, о т л и ч аю- щ и и с я тем, что, с целью повышения степени извлечения вольфрама и молибдена, сокращения продолжительности процесса, вьщ1елачивание проводят в присутствии перкарбоната натрия при соотношении перкарбоната натрия и соды в растворе 0,58-0,62.

Изобретение относится к металлургии редких металлов и касается извлечения вольфрама и молибдена из концентратов. Исходный концентрат, содержащий вольфрам и молибден, подвергают автоклавно-содовому выщелачиванию при 225°С, Т:Ж=1:4 и содовом эквиваленте 2,7 в присутствии перкарбоната натрия при отношении перкарбоната натрия к соде в растворе 0,58-0,62, что соответствует тому, что часть соды, соответствующая 66-70% от стехиометрически необходимого на взаимодействие с WO₃, в концентрате заменена на перкарбонат натрия. В результате повышается степень извлечения вольфрама и молибдена до 99,9 и сокращается продолжительность процесса. 1 табл.

Редактор В. Данко

Составитель А. Медведев

Техред Л.Олийнык Корректор О. Ципле

Заказ 5048/36

Тираж 576

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное
