Способ определения по разности замеров износа деталей машин Советский патент 1962 года по МПК G01B3/00 G01N3/56

Известны способы определения по разности замеров износа деталей машин 1 1етодом искусственных баз с нанесением царапин на изнашиваемые поверхности.

Эти способы сложны и недостаточно точны.

Особенностью описываемого способа является то, что для опреде.ения износа деталей машин снимают негативный оттиск с помошью пластического материала, например свинца, путем ударного воздействия и производят на нем измерения отпечатка.

Такое выполнение способа позволяет упростить его и повысить точность замера.

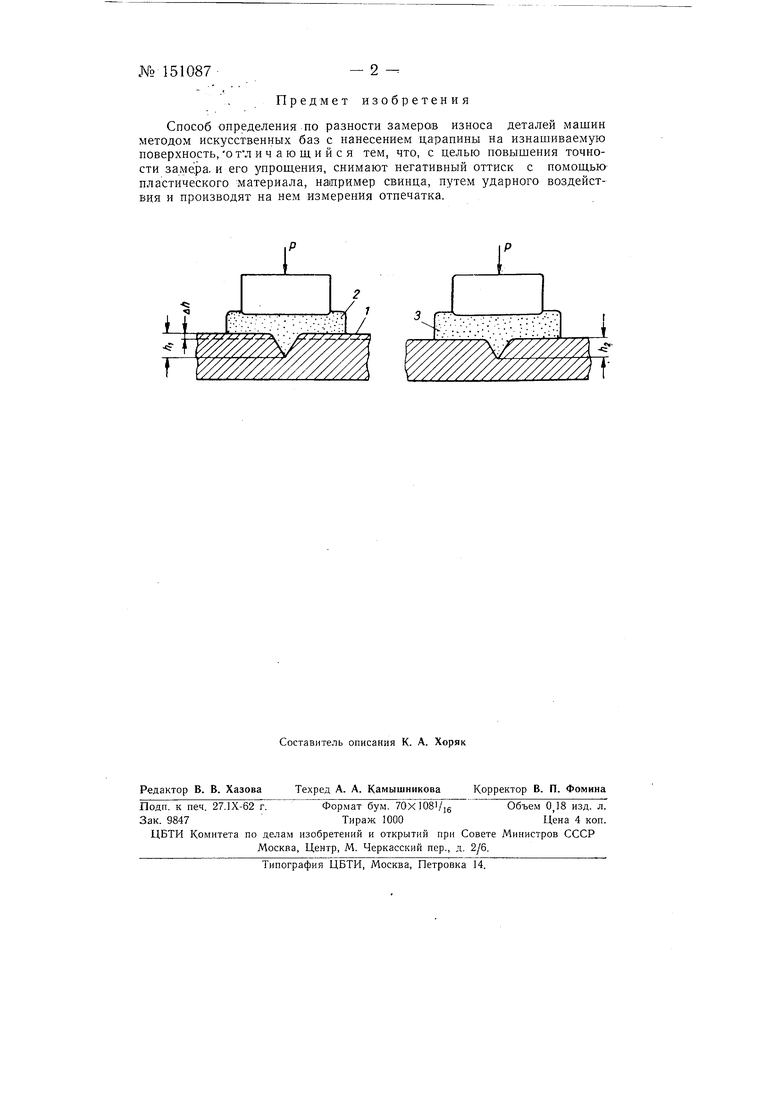

На чертеже изображена схема измерения величины износа методом искусственных баз с нанесением царапины на изнашиваемую поверхность.

На изнашиваемой поверхности / производится углубление в виде царапины, с которого снимается негативный оттиск 2 с помощью пластического материала под воздействием силы Р и на этом оттиске замеряется величина углубления h.

Носле некоторого периода работы детали производится вторичный оттиск 3. Затем измеряется углубление h по этому негативному оттиску.

Разность двух измерений до и после испытания на износ дает лииейную величину износа детали (ДЛ).

Метод оттисков создает возможность расчленить .процесс измерения износа на две части: снятие отпечатков, которое не требует специального оборудования и высокой квалификации работников, и измерение углубления по его оттиску на специальном приборе в лаборатории.

№151087

Предмет изобретения

Способ определения по разности замеров износа деталей машин методом искусственных баз с нанесением царапины на изнашиваемую поверхность,О тл и ч а ю ш, и и с я тем, что, с целью повышения точности замера, и его упрош,ения, снимают негативный оттиск с помошью пластического материала, например свинца, путем ударного воздействия и производят на нем измерения отпечатка.

- 2 -
