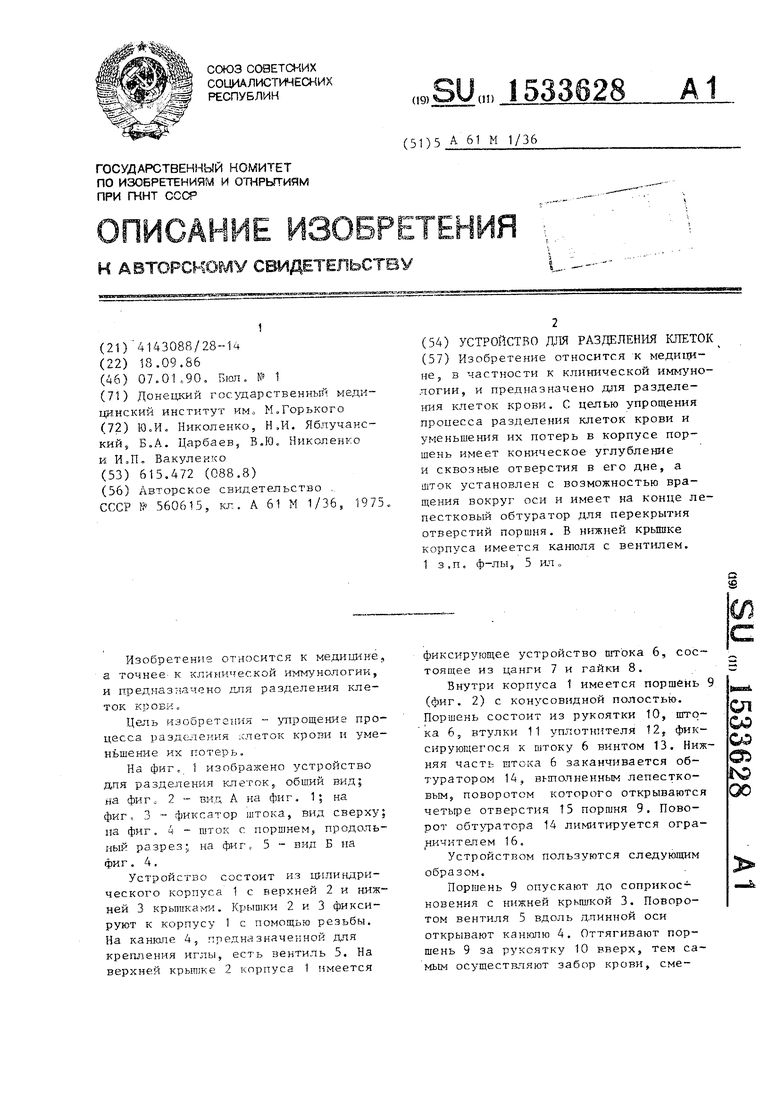

Устройство для разделения клеток Советский патент 1990 года по МПК A61M1/36

Изобретение относится к медицине, а точнее к клинической иммунологии, и предназначено для разделения клеток крови.

Цель изобретения - упрощение процесса разделения клеток кропи и уменьшение их потерь.

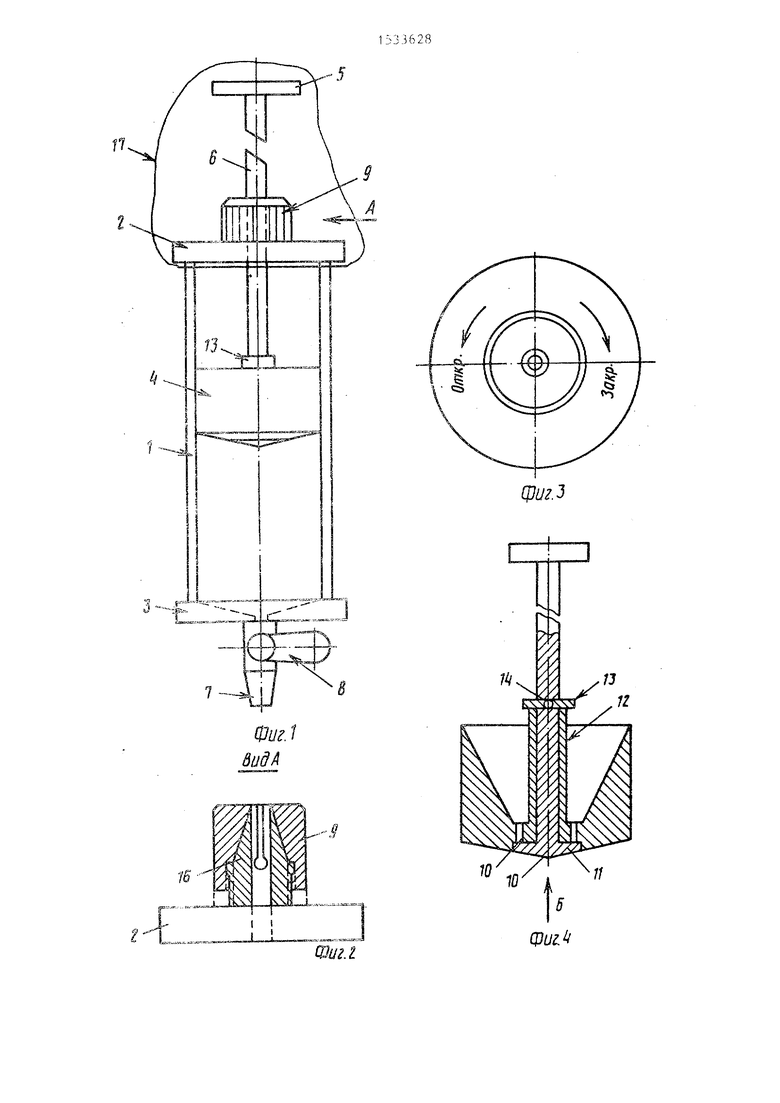

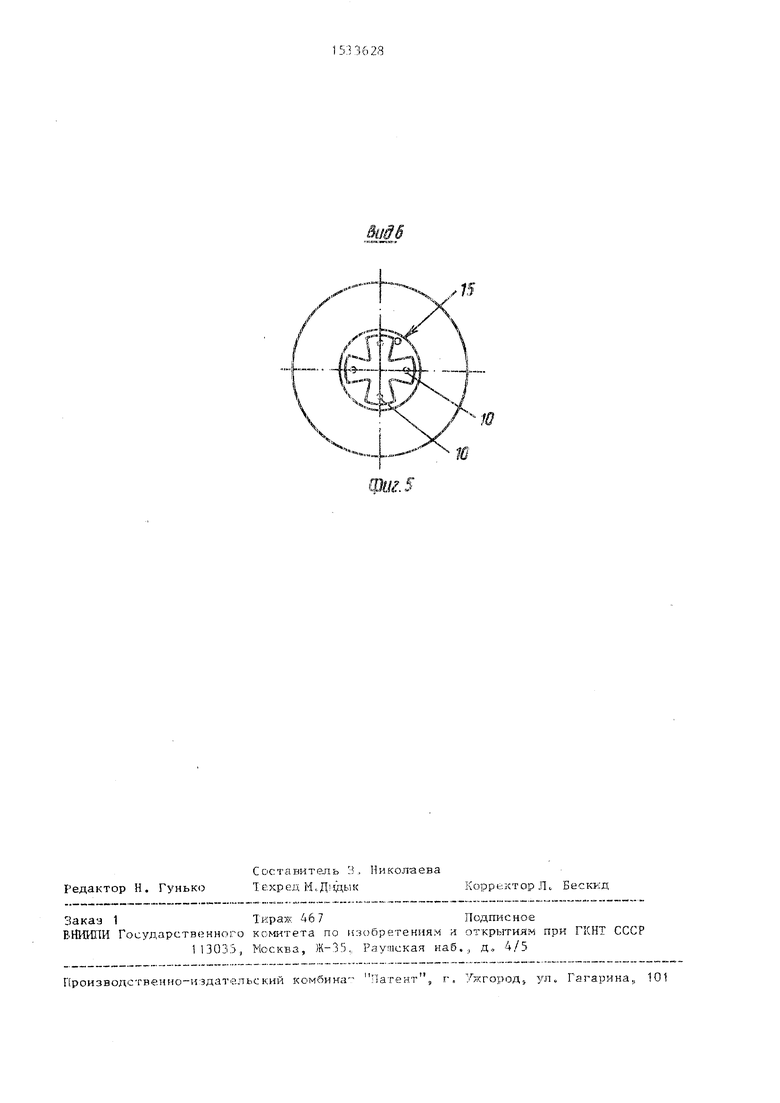

На фиг. 1 изображено устройство для разделения клеток, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 фиксатор штока, вид сверху; па фиг. 4 - шток с поршнем, продольный разрез; на фиг. 5 - вид Б на фиг. 4.

Устройство состоит из цилиндрического корпуса 1 с верхней 2 и нижней 3 крышками. Крышки 2 и 3 фиксируют к корпусу 1 с помощью резьбы. На канюле 4, предназначенной для крепления иглы, есть вентиль 5. На верхней крышке 2 корпуса 1 имеется

фиксирующее устройство штока 6, состоящее из цанги 7 и гайки 8.

Внутри корпуса 1 имеется поршень 9 (фиг. 2) с конусовидной полостью. Поршень состоит из рукоятки 10, штока 6, втулки 11 уплотнителя 12, фиксирующегося к штоку 6 винтом 13. Нижняя часть штока 6 заканчивается обтуратором 14, выполненным лепестковым, поворотом которого открываются четыре отверстия 15 поршня 9. Поворот обтуратора 14 лимитируется ограничителем 16.

Устройством пользуются следующим образом.

Поршень 9 опускают до соприкосновения с нижней крышкой 3. Поворотом вентиля 5 вдоль длинной оси открывают канюлю 4. Оттягивают поршень 9 за рукоятку 10 вверх, тем самым осуществляют забор крови, смеСл

СО

со

ОЭ

to

00

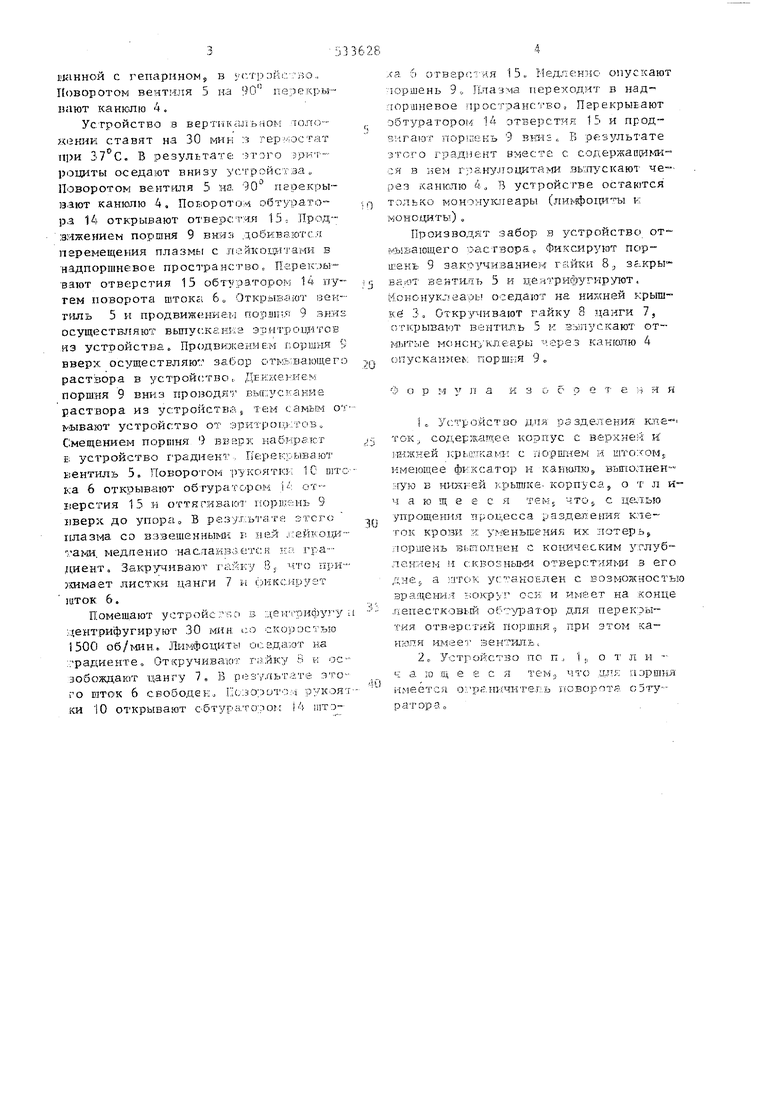

шанной с гепарином, в устройство. Поворотом вентиля 5 на 90° перекрывают канюлю А.

Устройство в вертикальном положении ставят на 30 мин в термостат при 37°С. В результате этого эритроциты оседают внизу устройства. Поворотом вентиля 5 на 90° перекрывают канюлю 4. Поворотом обтуратора 14 открывают отверстия 15. Продвижением поршня 9 вниз добиваются перемещения плазмы с лейкоцитами в надпоршневое пространство. Перекрывают отверстия 15 обтуратором 14 путем поворота штока 6„ Открывают вентиль 5 и продвижением поршня 9 вниз осуществляют выпускание эритроцитов из устройства. Продвижением поршня 9 вверх осуществляют забор отмывающего раствора в устройство. Движением поршня 9 вниз проводят выпускание раствора из устройства, тем самым отмывают устройство от эритроцитов. Смещением поршня 9 вверх набирают в устройство градиент. Перекрывают вентиль 5. Поворотом рукоятки 10 штока 6 открывают обтуратором 14 отверстия 15 и оттягивают поршень 9 вверх до упора о В результате этого плазма со взвешенными в ней лейкоцитами, медленно наслаивается на градиент. Закручивают гайку 8, что прижимает листки цанги 7 и фиксирует шток 6.

Помещают устройство в центрифугу и центрифугируют 30 мин со скоростью 1500 об/мин. Лимфоциты оседают на градиенте. Откручивают гайку 8 и освобождают цангу 7. В результате этого шток 6 свободен. Поворотом рукоятки 10 открывают обтуратором 14 штока 6 отверстия 15. Медленно опускают поршень 9 о Плазма переходит в надпоршневое пространство. Перекрывают

обтуратором 14 отверстия 15 и продвигают поршень 9 вниз. В результате этого градиент вместе с содержащимися в нем гранулоцитами выпускают через канюлю 4. В устройстве остаются

только мононуклеары (лимфоциты и моноциты).

Производят забор в устройство отмывающего раствора. Фиксируют поршень 9 закручиванием гайки 8, закры5 вают вентиль 5 и центрифугируют.

Мононуклеары оседают на нижней крышке 3. Откручивают гайку 8 цанги 7, открывают вентиль 5 и выпускают отмытые мононуклеары через канюлю 4

Q опусканием поршня 9.

Формула изобретения

1. Устройство для разделения кле-- 5 ток, содержащее корпус с верхней и нижней крышками с поршнем и штоком, имеющее фиксатор и канюлю, выполненную в нижней крышке, корпуса, отличающееся тем, что, с целью

упрощения процесса разделения клеток крови и уменьшения их потерь, поршень выполнен с коническим углублением и сквозными отверстиями в его дне, а шток установлен с возможностью

вращения вокруг оси и имеет на конце лепестковый обтуратор для перекрытия отверстий поршня, при этом канюля имеет вентиль.

2. Устройство по п. 1, отличающееся тем, что для поршня имеется ограничитель поворота обтуратора.

73

Изобретение относится к медицине, в частности к клинической иммунологии, и предназначено для разделения клеток крови. С целью упрощения процесса разделения клеток крови и уменьшения их потерь в корпусе поршень имеет коническое углубление и сквозные отверстия в его дне, а шток установлен с возможностью вращения вокруг оси и имеет на конце лепестковый обтуратор для перекрытия отверстий поршня. В нижней крышке корпуса имеется канюля 4 с вентилем 5. 1 з.п. ф-лы, 5 ил.

Фиг.1 ВидА

(Яиг.1

фиг.Э

W

Фиг. 4

15

фиг. 5
