Градуировочный стенд Советский патент 1990 года по МПК G01L25/00

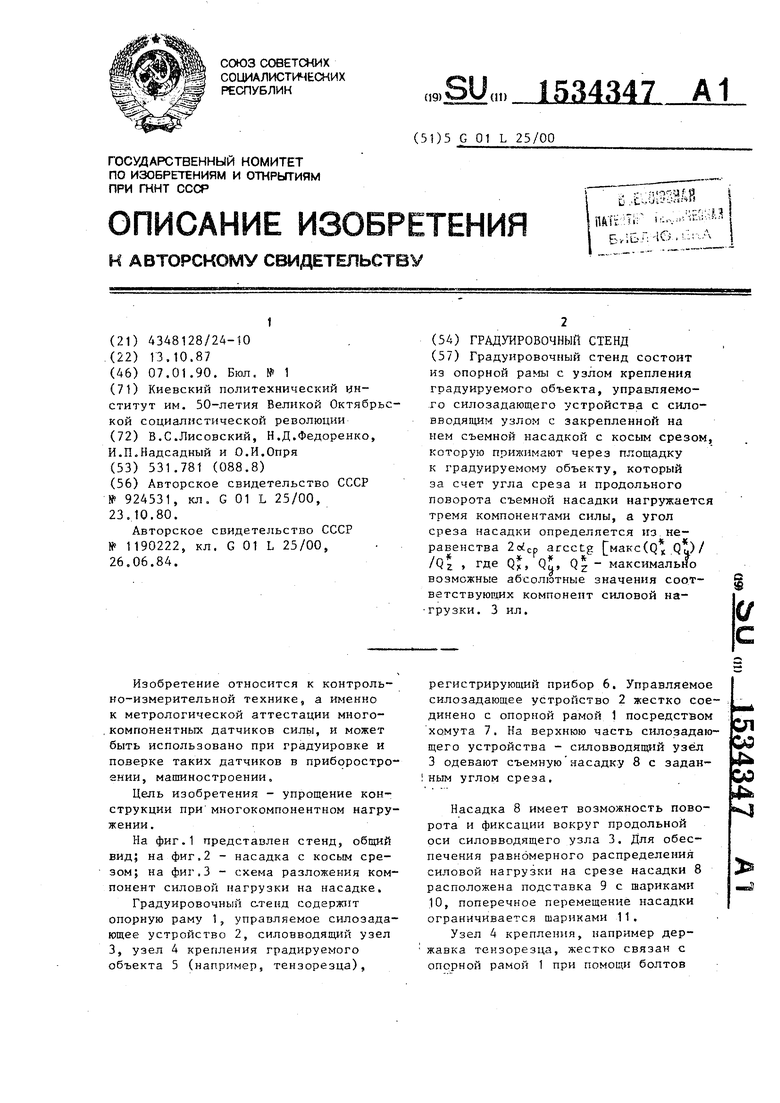

Изобретение относится к контрольно-измерительной технике, а именно к метрологической аттестации многокомпонентных датчиков силы, и может быть использовано при градуировке и поверке таких датчиков в приборостроении, машиностроении.

Цель изобретения - упрощение конструкции при многокомпонентном нагру- жении.

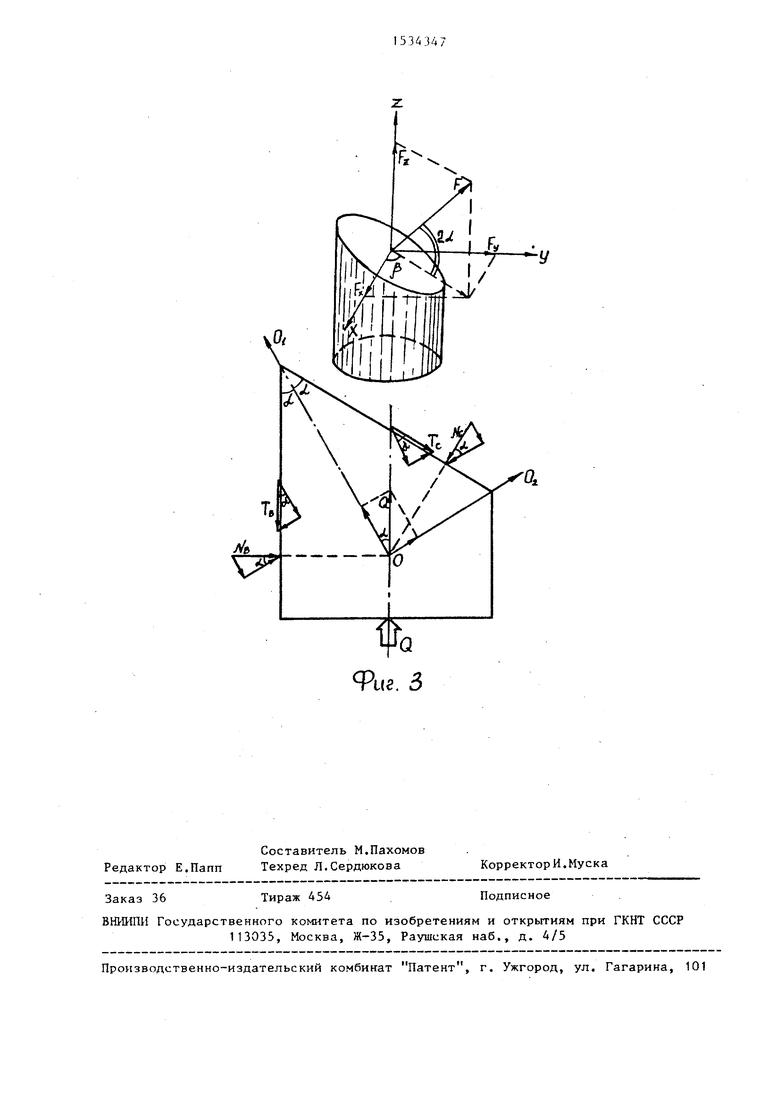

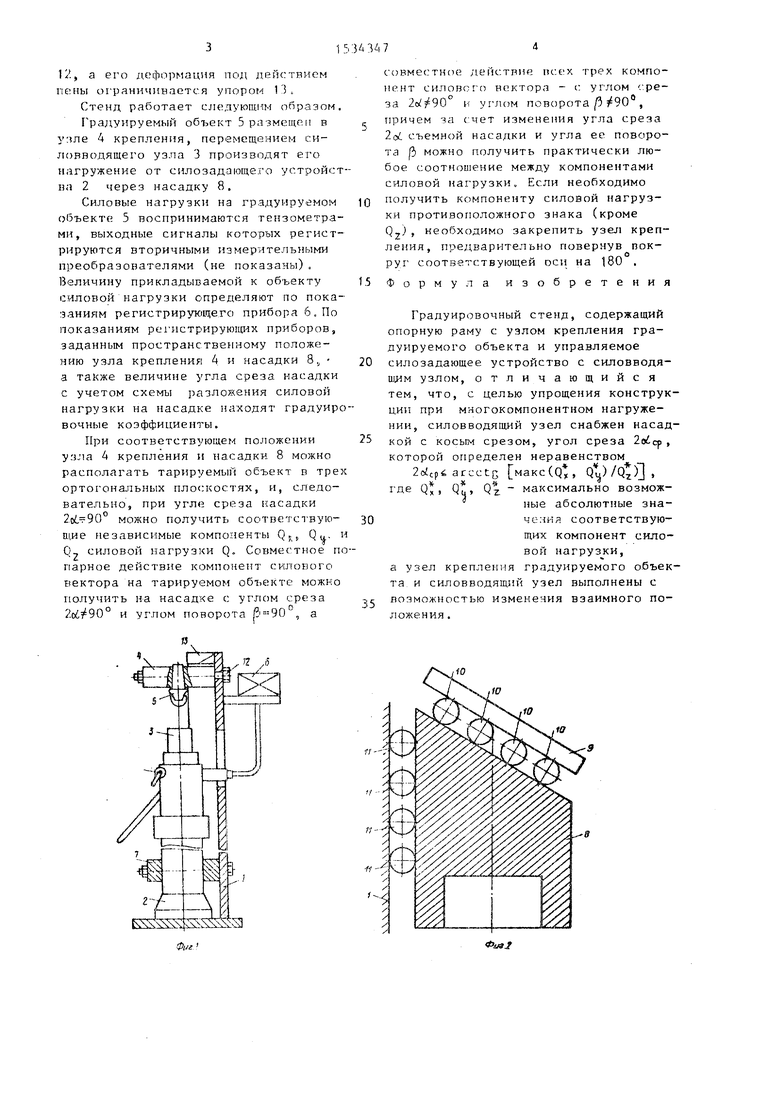

На фиг.1 представлен стенд, общий вид; на фиг.2 - насадка с косым срезом; на фиг.З - схема разложения компонент силовой нагрузки на насадке.

Градуировочный стенд содержит опорную раму 1, управляемое силоэада- ющее устройство 2, силовводящий узел 3, узел 4 крепления градируемого объекта 5 (например, тензорезца),

регистрирующий прибор 6. Управляемое силозадающее устройство 2 жестко соединено с опорной рамой 1 посредством хомута 7. На верхнюю часть силозадающего устройства - силовводящий узел 3 одевают съемную насадку 8 с эадан- 1 ным углом среза.

Насадка 8 имеет возможность поворота и фиксации вокруг продольной оси силовводящего узла 3. Для обеспечения равномерного распределения силовой нагрузки на срезе насадки 8 расположена подставка 9 с шариками 10, поперечное перемещение насадки ограничивается шариками 11.

Узел 4 крепления, например державка тензорезца, жестко связан с опорной рамой 1 при помощи болтов

сл

со

Јь

го

Јь 1

12, а его деформация под действием пены ограничивается упором 13.

Стенд работает следующим образом. Градуируемый объект 5 размещен в узле 4 крепления, перемещением си- ловводящего узла 3 производят его нагружение от силозадающего устройства 2 через насадку 8.

Силовые нагрузки на градуируемом объекте 5 воспринимаются тензометрами, выходные сигналы которых регистрируются вторичными измерительными преобразователями (не показаны). Величину прикладываемой к объекту силовой нагрузки определяют по показаниям регистрирующего прибора 6 . По показаниям регистрирующих приборов, заданным пространственному положению узла крепления 4 и насадки 8, а также величине угла среза насадки с учетом схемы разложения силовой нагрузки на насадке находят градуиро вочные коэффициенты.

При соответствующем положении узла 4 крепления и насадки 8 можно располагать тарируемый объект в трех ортогональных плоскостях, и, следовательно, при угле среза насадки можно получить соответствующие независимые компоненты QM Q,,. и Qz силовой нагрузки Q. Совместное попарное действие компонент силового вектора на тарируемом объекте можно получить на насадке с углом среза 2оЈ/90° и углом поворота 6 90 , а

совместное деистпие гкчех трех компонент силового вектора - с углом среза и углом поворота /3 90° , причем ча счет изменения угла среза 2oL съемной насадки и угла ее поворота З можно получить практически любое соотношение между компонентами силовой нагрузки. Если необходимо получить компоненту силовой нагрузки противоположного знака (кроме Qz;, необходимо закрепить узел крепления, предварительно повернув вокруг соответствующей оси на 180 .

Формула изобретения

Градуировочный стенд, содержащий опорную раму с узлом крепления градуируемого объекта и управляемое силозадающее устройство с силовводя- щим узлом, отличающийся тем, что, с целью упрощения конструкции при многокомпонентном нагруже- нии, силовводящий узел снабжен насадкой с косым срезом, угол среза 2еЈср , которой определен неравенством

2oЈc)i arcctg макс(р, Q)/Q),

где Q, Q{, Q - максимально возможные абсолютные значения соответствующих компонент силовой нагрузки,

а узел крепления градуируемого объекта и силовводящий узел выполнены с возможностью изменения взаимного положения .

Градуировочный стенд состоит из опорной рамы с узлом крепления градуируемого объекта, управляемого силозадающего устройства с силовводящим узлом с закрепленной на нем съемной насадкой с косым срезом, которую прижимают через площадку к градуируемому объекту, который за счет угла среза и продольного поворота съемной насадки нагружается тремя компонентами силы, а угол среза насадки определяется из неравенства 2α_ср≤ARCCTG[MAX(Q_X Q_Y)/Q_Z] где Q_X, Q_Y, Q_Z - максимально возможные абсолютные значения соответствующих компонент силовой нагрузки. 3 ил.
