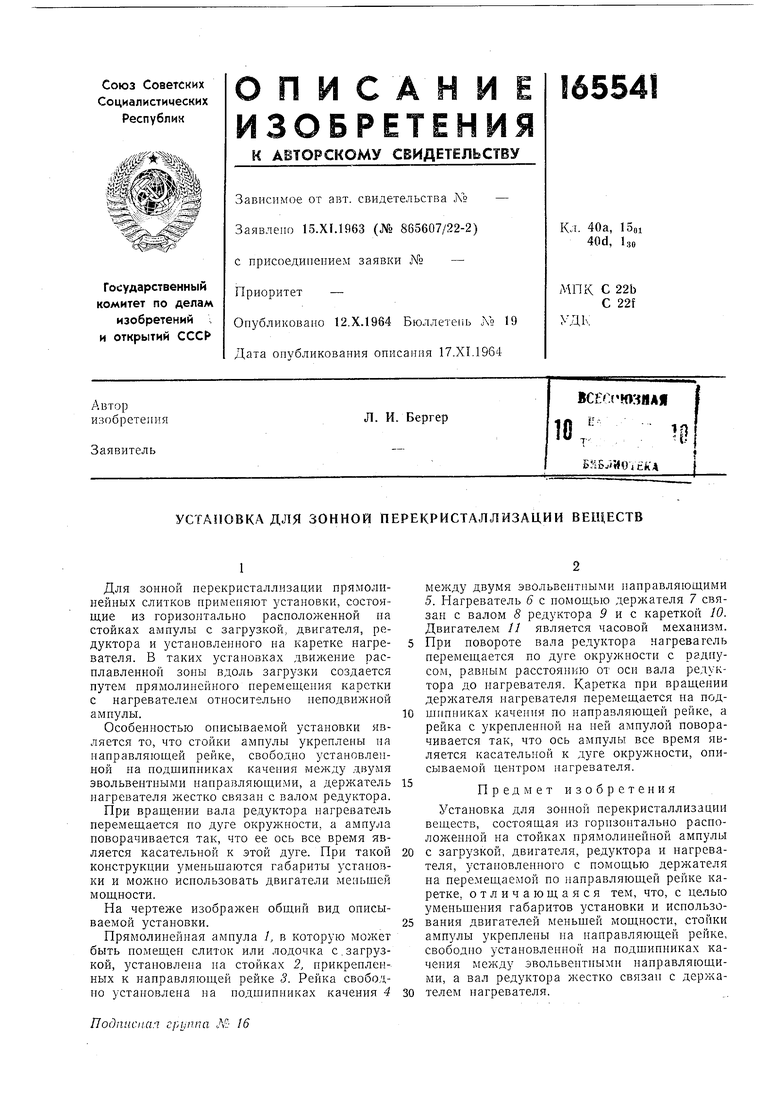

Для зонпой перекристаллизации прямолинейиых слитков применяют установки, состоящие из горизонтально расположениой иа стойках ампулы с загрузкой, двигателя, редуктора и установленного на каретке нагревателя. В таких устаиовках движение расплавленной зоны вдоль загрузки создается путем прямолинейного перемещения каретки с нагревателем относительно неподвижной ампулы.
Особенностью описываемой устаиовки является то, что стойки ампулы укреплены на направляющей рейке, свободно установленной на подшипниках качения между двумя эвольвентными направляющими, а держатель нагревателя жестко связан с валом редуктора.
При вращении вала редуктора нагреватель перемещается по дуге окружности, а ампула поворачивается так, что ее ось все время является касательной к этой дуге. При такой конструкции уменьшаются габариты устанозки и можно использовать двигатели меньшей мощности.

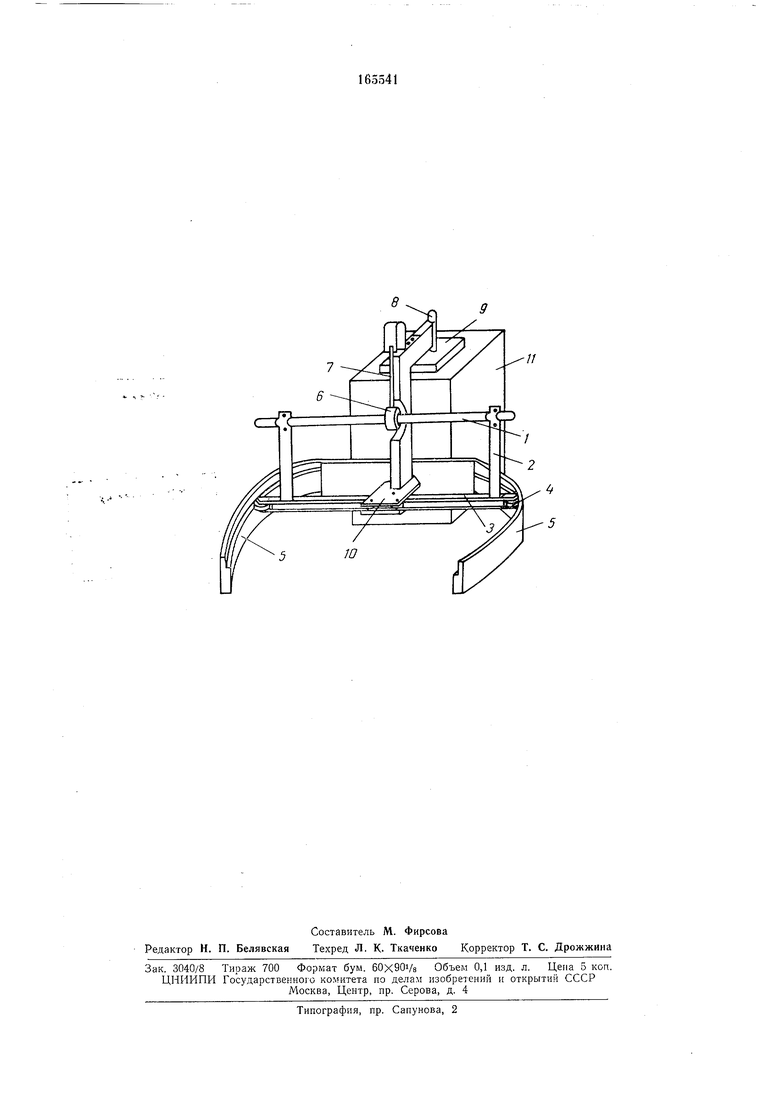

На чертеже изображен общий вид описываемой установки.
Прямолинейная ампула 1, в которую может быть помещен слиток или лодочка с.загрузкой, установлена иа стойках 2, нрикрепленных к направляющей рейке 3. Рейка свободно установлена на подшипниках качения 4
между двумя эвольвентными направляющими 5. Нагреватель 6 с помощью держателя 7 связан с валом 8 редуктора Рис кареткой W. Двигателем // является часовой механизм. При повороте вала редуктора нагревагель перемещается по дуге окружности с радиусом, равным расстоянию от оси вала редуктора до нагревателя. Каретка при вращении держателя нагревателя перемещается на подшипниках качения по направляющей рейке, а рейка с укрепленной на ней ампулой поворачивается так, что ось ампулы все время является касательной к дуге окрул ности, описываемой центром нагревателя.
Предмет изобретения
Установка для зонной перекристаллизации веществ, состоящая из горизонтально расположенной на стойках прямолинейной ампулы с загрузкой, двигателя, редуктора и нагревателя, установленного с помощью держателя на перемещаемой по направляющей рейке каретке, отличающаяся тем, что, с целью уменьшения габаритов установки и использования двигателей меньшей мощности, стайки ампулы укреилеиы на направляющей рейке, свободно установленной на подшипниках качения между эвольвеитными направляющими, а вал редуктора жестко связан с держателем нагревателя.
