ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ ОХЛАЖДЕНИЯ И ПИТАНИЯ ДВИГАТЕЛЯ, НАПРИМЕР ХЛОПКОУБОРОЧНОЙ МАШИНЫ Советский патент 1971 года по МПК F01P11/12 A01D46/14

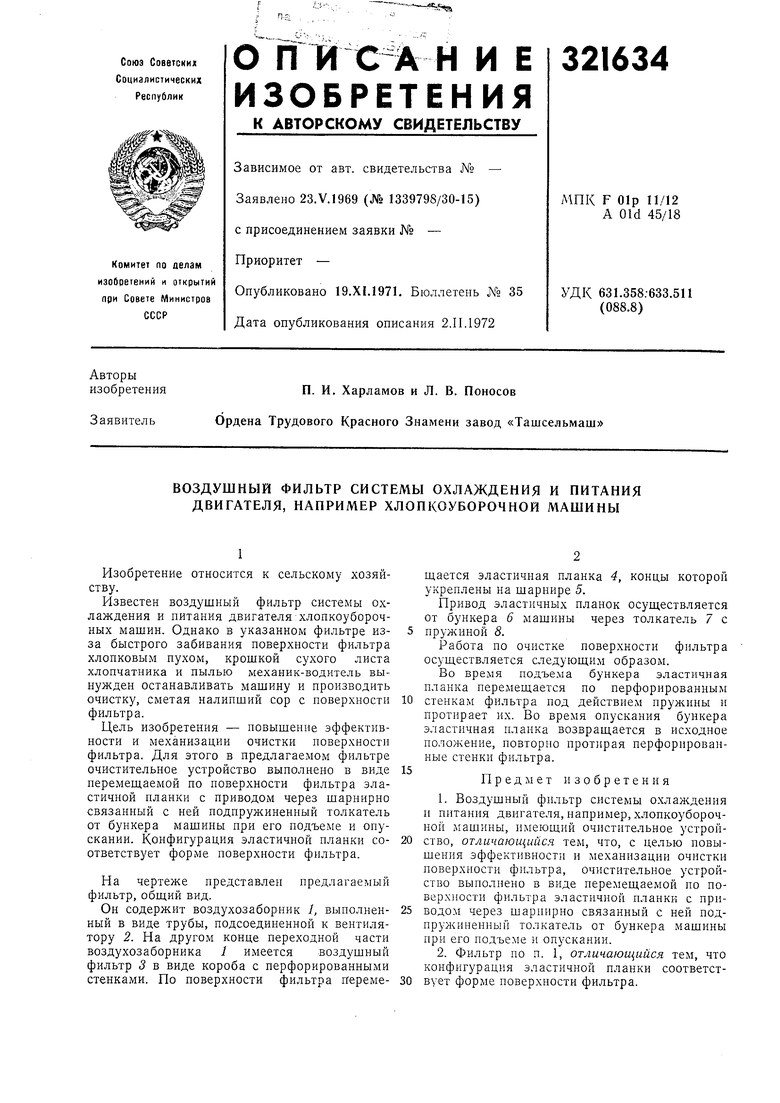

Изобретение относится к сельскому хозяйству.

Известен воздушный фильтр системы охлаждения и питания двигателя хлопкоуборочных машин. Однако в указанном фильтре изза быстрого забивания поверхности фильтра хлопковым пухом, крошкой сухого листа хлопчатника и пылью механик-водитель вынужден останавливать машину и производить очистку, сметая налипший сор с поверхности фильтра.

Цель изобретения - повышение эффективности и механизации очистки поверхности фильтра. Для этого в предлагаемом фильтре очистительное устройство выполнено в виде перемещаемой по поверхности фильтра эластичной планки с приводом через шарнирно связанный с ней подпружиненный толкатель от бункера машины при его подъеме и опускании. Конфигурация эластичной планки соответствует форме поверхности фильтра.

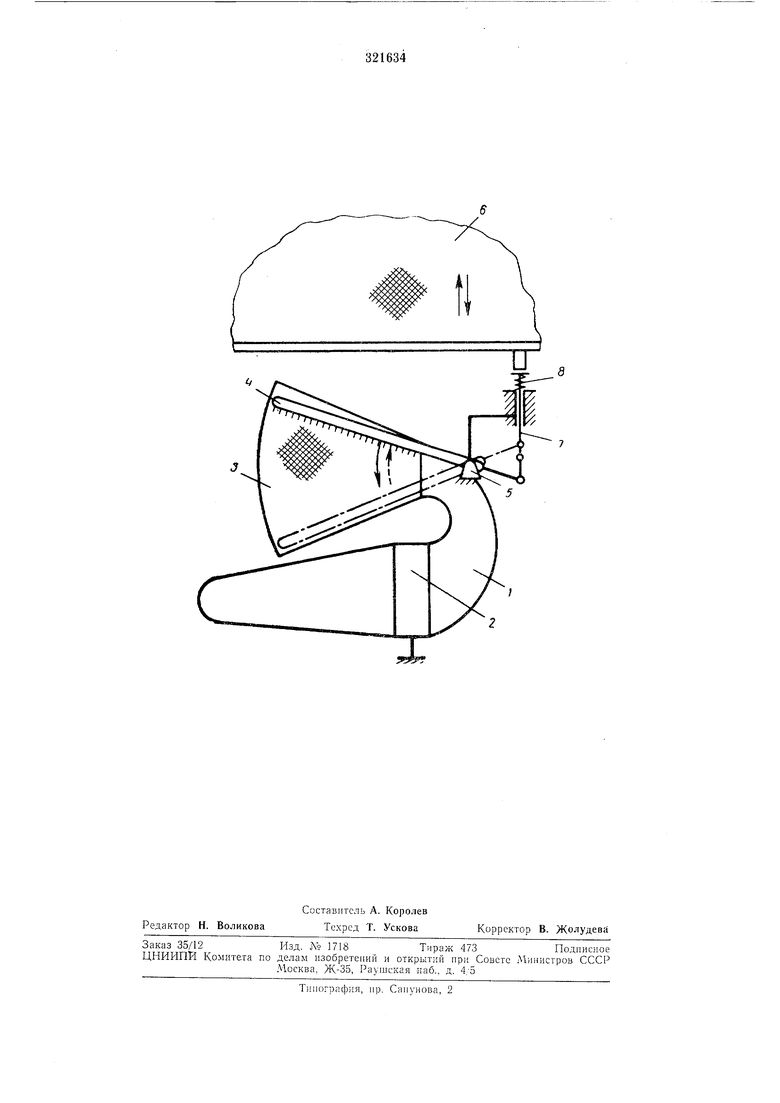

На чертеже представлен предлагаемый фильтр, общий вид.

Он содержит воздухозаборник /, выполненный в виде трубы, подсоединенной к вентилятору 2. На другом конце переходной части воздухозаборника 1 имеется воздушный фильтр 3 в виде короба с перфорированными стенками. По поверхности фильтра перемещается эластичная планка 4, концы которой укреплены на шарнире 5.

Привод эластичных планок осуществляется от бункера 6 машины через толкатель 7 с пружиной 8.

Работа по очистке поверхности фильтра осуществляется следующим образом.

Во время подъема бункера эластичная планка перемещается по перфорированным стенкам фильтра под действием пружины и протирает их. Во время опускания бункера эластичная планка возвращается в исходное положение, повторно протирая перфорированные стенки фильтра.

Предмет изобретения

1.Воздушный фильтр системы охлаждения и питания двигателя, например,хлопкоуборочной мащины, имеющий очистительное устройство, отличающийся тем, что, с целью повышения эффективности и механизации очистки поверхности фильтра, очистительное устройство выполпено в виде перемещаемой по поверхности фильтра эластичной планки с приводом через шарпирно связанный с ней подпружиненный толкатель от бункера машины при его подъеме и опускании.
