НИТЕРАСКЛАДЫВАЮЩИЙ МЕХАНИЗМ ДЛЯ КРЕСТОМОТАЛЬНОЙ МАШИНЫ Советский патент 1965 года по МПК B65H54/36

Известен нитераскладывающий механизм для крестомотальной машины, содержащий валик с замкнутой перекреш,ивающейся винтовой канавкой и взаимодействующий с ней бегунок, помещенный в ползушке нитераскладчнка.

Предложенная конструкция нитераскладывающего механизма позволяет повысить его скоростной режим и снизить шум при работе. Для этого валик механизма снабжен буферными втулками нз упругого материала, например полиамидной смолы, жестко посаженными на валике и взаимодействующими с выступом ползушки.

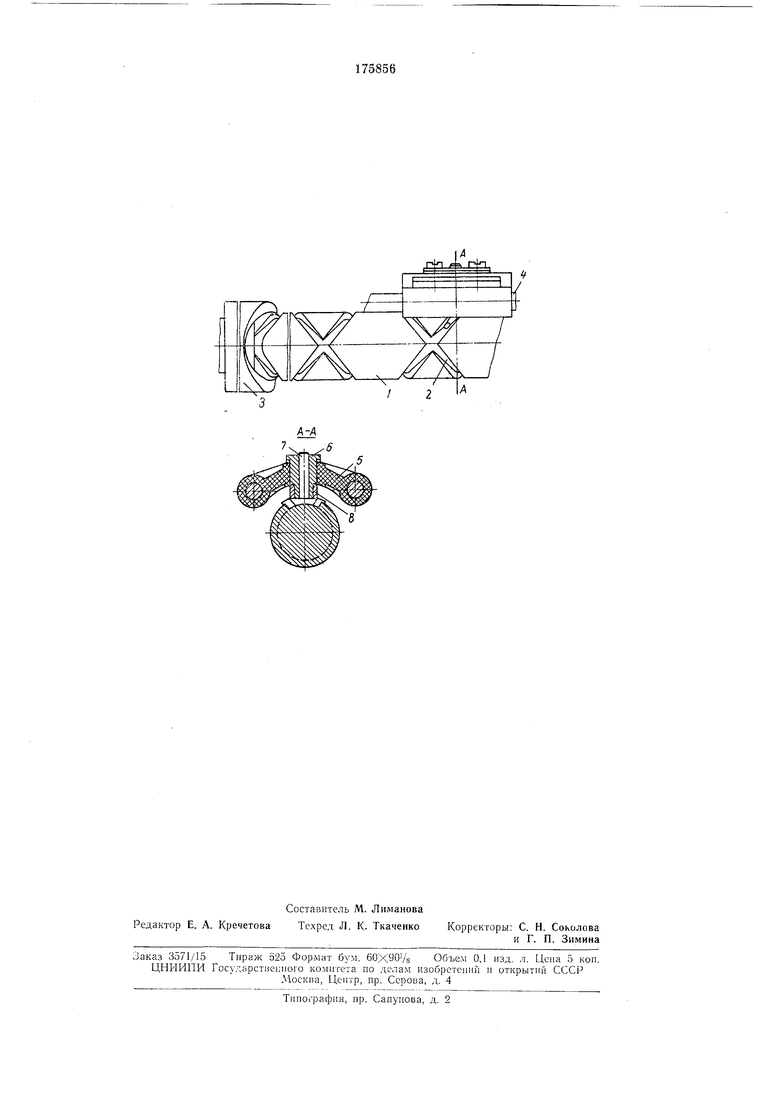

На чертеже изображены часть описываемого механизма и разрез по линии А-А.

Нитераскладгзшающий механизм содержит валик с замкнутой перекрещивающейся винтовой канавкой 2, на которой жестко посажены буферные втулки 3 из полиамидной смолы. Над валиком / расноложены две нанравляющне 4, но которым движется нолзушка 5 ннтераскладчика. В цапфе 6 ползушки помещен бегунок 7, входящий в винтовую канавку валика. Бегунок скользит но канавке и передает движение ползущке. На шейке цапфы расположен ролик 8, который ведет нолзушку в местах зменения направле ия движения, которое происходит прп взаимодействии выступа нолзушки с торцовой частью буферной втулки, новерх 1ость которой выполнена в виде кривой, обеснечпвающей измепение направления движения ползушки. Одновременно эта втулка служит амортизатором возникающих инерционных уснлий.

Предмет изобретения

Нитераскладывающий механизм для крестомотальной машины, содержащий валик с замкнутой нерекрещнвающейся внитовой канавкой и взаимодействующий с ней бегунок, помещепный в ползушке нитераскладчика, отличающийся тем, что, с целью повышения скоростного режима н сииження шума, валик снабжен буферными втулками из унругого материала, например полиамидной смолы, жестко посал сеннымн на валике и взаимодействующими с выстуном нолзушки.
