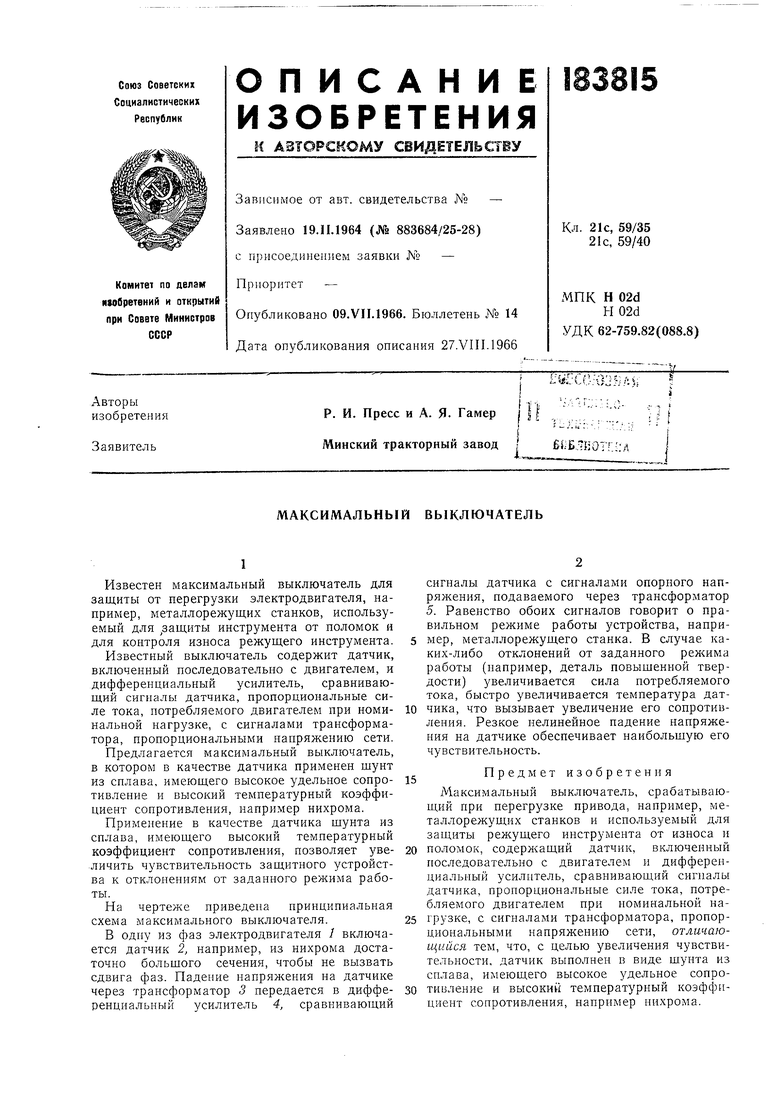

МАКСИМАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ Советский патент 1966 года по МПК H02H7/85

Известен максимальный выключатель для защиты от перегрузки электродвигателя, например, металлорежущих станков, используемый для защиты инструмента от поломок и для контроля износа режущего инструмента.

Известный выключатель содержит датчик, включенный последовательно с двигателем, и дифференциальный усилитель, сравнивающий сигналы датчика, пропорциональные силе тока, потребляемого двигателем при номинальной нагрузке, с сигналами трансформатора, пропорциональными напряжению сети.

Предлагается максимальный выключатель, в котором в качестве датчика применен шунт из сплава, имеющего высокое удельное сопротивление и высокий температурный коэффициент сопротивления, например нихрома.

Применение в качестве датчика шунта из сплава, имеющего высокий температурный коэффициент сопротивления, позволяет увеличить чувствительность защитного устройства к отклонениям от заданного режима работы.

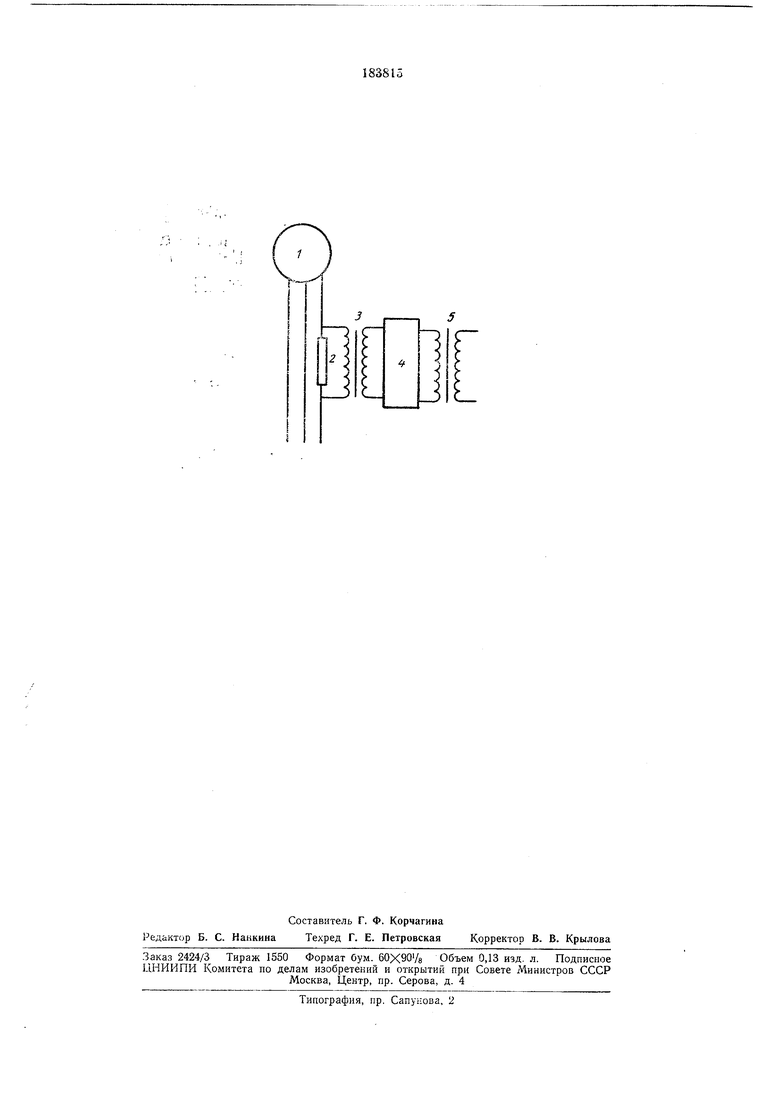

На чертеже приведена принципиальная схема максимального выключателя.

В одну из фаз электродвигателя / включается датчик 2, например, из нихрома достаточно большого сечения, чтобы не вызвать сдвига фаз. Падение напряжения иа датчике через трансформатор 3 передается в дифференциальный усилитель 4, сравнивающий

сигналы датчика с сигналами опорного напряжения, подаваемого через трансформатор 5. Равенство обоих сигналов говорит о правильном режиме работы устройства, например, металлорежущего станка. В случае каких-либо отклонений от заданного режима работы (например, деталь повышенной твердости) увеличивается сила потребляемого тока, быстро увеличивается температура датчика, что вызывает увеличение его сопротивления. Резкое нелинейное падение напряжения на датчике обеспечивает наибольшую его чувствительность.

-Предмет изобретения

Максимальный выключатель, срабатывающий при перегрузке привода, например, металлорежущих станков и используемый для защиты режущего инструмента от износа и

0 поломок, содержащий датчик, включенный последовательно с двигателем и дифференциальный усилитель, сравнивающий сигналы датчика, пронорциональные силе тока, потребляемого двигателем при номинальной нагрузке, с сигналами трансформатора, пропорциональными напряжению сети, отличающийся тем, что, с целью увеличения чувствительности, датчик выполнен в виде шунта из снлава, имеющего высокое удельное сопро
