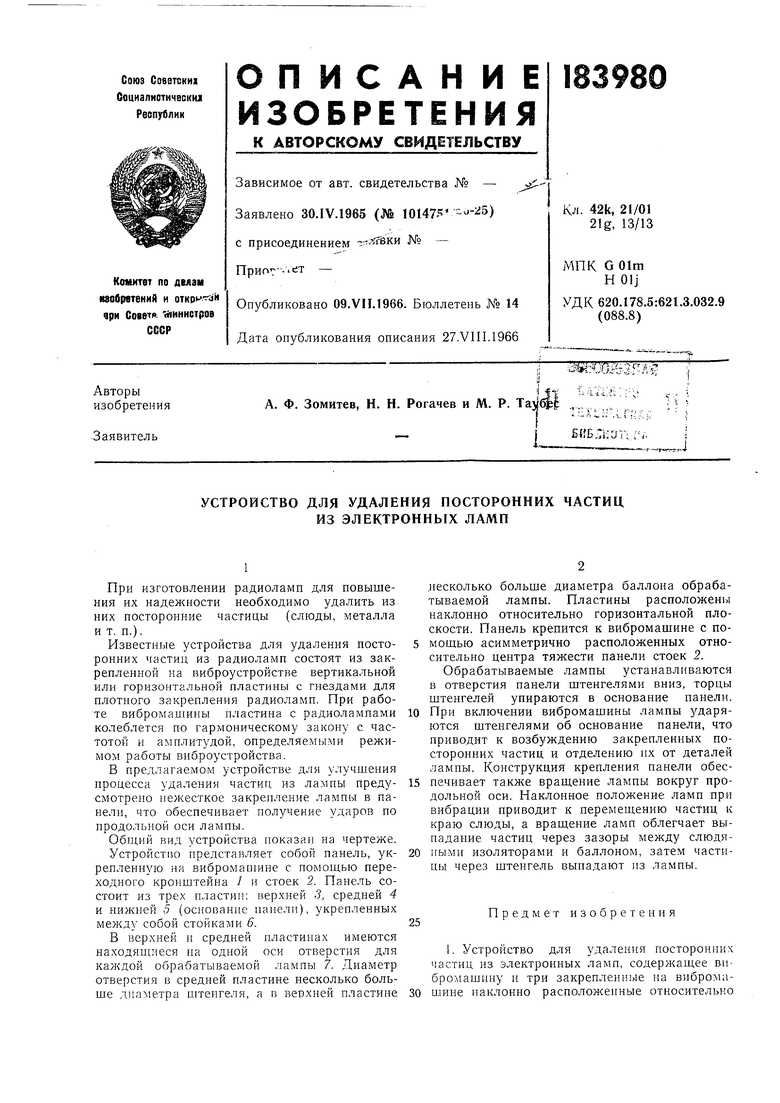

При изготовлении радиоламп для повышения их надежности необходимо удалить из них посторонние частицы (слюды, металла и т. п.).
Известные устройства для удаления посторонних частиц из радиоламп состоят из закрепленной на виброустройстве вертикальной или горизонтальной пластины с гнездами для плотного закрепления радиоламп. При работе вибромаишны пластина с радиолампами колеблется по гармоническому закону с частотой и амплитудой, определяемыми режимом работы виброустройства.
В предлагаемом устройстве для улучшения процесса удаления частиц из лампы предусмотрено нежесткое закрепление лампы в панели, что обеспечивает получение ударов по продольной оси лампы.

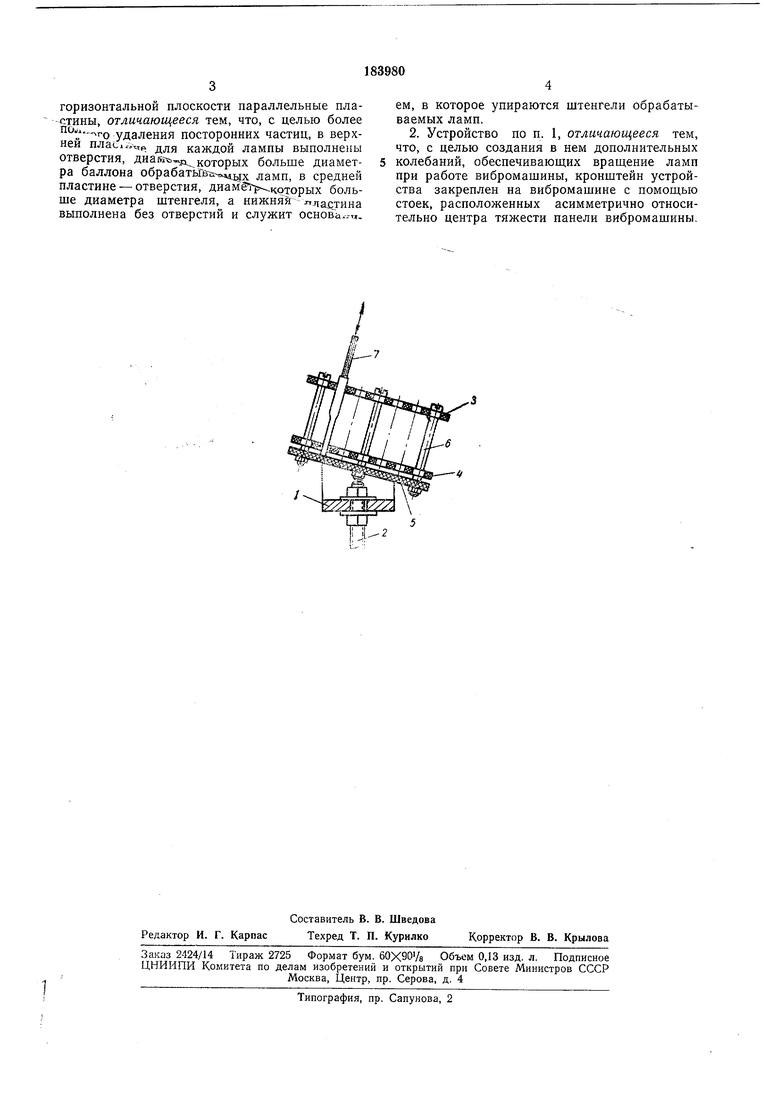

Обн1,ий вид устройства показан на чертеже.
Устройстгю представляет собой панель, укрепленную на вибромап ине с помошью переходного кронштейна / и стоек 2. Панель состоит из трех пластин: верхней 3, средней 4 и нижней .5 (основание панели), укрепленных собой стойками 6.
В верхней и средней пластинах имеются находяшиеся на одной оси отверстия для каждой обрабатываемой лампы 7. Диаметр отверстия в средней ПоТастине несколько больше диаметра штенгеля, а в верхней пластине
.несколько больше диаметра баллона обрабатываемой лампы. Пластины расположены наклонно относительно горизонтальной плоскости. Панель крепится к вибромашине с помошью асимметрично расположенных относительно центра тяжести панели стоек 2.
Обрабатываемые лампы устанавливаются в отверстия панели штенгелями вниз, торцы штенгелей упираются в основание панели.
При включении вибромашины лампы ударяются штенгелями об основание панели, что приводит к возбуждению закрепленных посторонних частиц и отделению их от деталей лампы. Конструкция крепления панели обеспечивает также враш,ение лампы вокруг продольной оси. Наклонное положение ламп при вибрации приводит к перемешению частиц к краю слюды, а вращение ламп облегчает выпадание частиц через зазоры между слюдяиымн изоляторами и баллоном, затем частицы через штенгель выпадают из лампы.
Предмет изобретения
25
горизонтальной плоскости параллельные пластины, отличающееся тем, что, с целью более :1 -- го удаления посторонних частиц, в верхней пласл„ч,р ддя каждой лампы выполнены отверстия, диакгй п которых больше диаметра баллона обрабатьГвп-х ьгх ламп, в средней пластине - отверстия, диамё1 которых больше диаметра штенгеля, а нижняя ,,5асхина выполнена без отверстий и служит основ а,..т.
ем, в которое упираются штенгели обрабатываемых ламп.
2. Устройство по п. 1, отличающееся тем, что, с целью создания в нем дополнительных колебаний, обеспечивающих вращение ламп при работе вибромашины, кронштейн устройства закреплен на вибромашине с помощью стоек, расположенных асимметрично относительно центра тяжести панели вибромашины.
